今天老成跟大家一起聊一聊机械加工中的测头，测头不止用在三坐标测量中，现在机械加工中也是非常广泛的。测头生来就是娇贵的东西，它长这个样子：

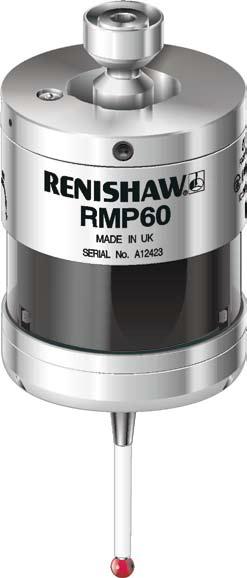

雷尼绍测头RMP60

前面细杆叫测针，测针的头部是一个红宝石，当然了也有其他的材质：

1. 红宝石 几乎可以用于所有场景，但是连续测量特定材质可能会出现磨损或吸附
2. 绿宝石 特性与红宝石相同，直径可以更大
3. 氮化硅 与上述两种宝石用法相同，但是扫描铝件时工件材料吸附会更少
4. 陶瓷 用于制作大直径球形测头、盘形测针以扫描铸铁等粗糙表面。更可制作成半球形确保最优重量
5. 氧化锆 与红宝石比较，这种材质更软，主要用于手动测量
6. 碳化钨 能够制作特殊的球形测头，例如测量齿轮齿。
7. 钢 主要用于盘形测针。直径可以比碳化钨更大。
8. 钻石 硬度高，无磨损

上图是雷尼绍的RMP60，末端安装在刀柄上，可以把它看作是一把刀具。这个测头不是单独使用的， 对应的有一个接收器，下面这个样子：

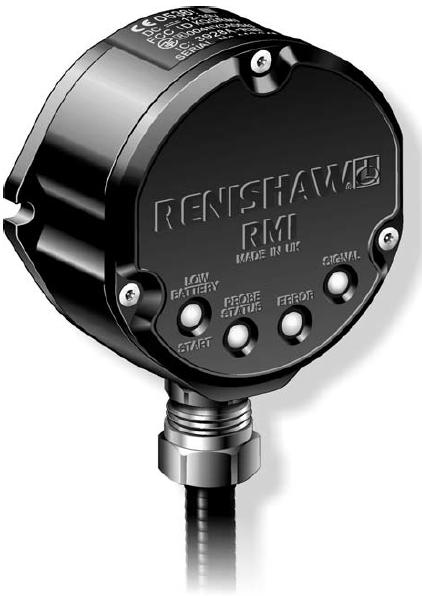

雷尼绍RMI接收器

这个接收器要安装在机床上固定的位置，在测头和接收器之间最好没有障碍物，尤其是红外的，老成曾经见过由于接收器被遮挡，导致撞测头的。接收器部分是和三坐标不同的地方，主要原因在于机床的主轴需要安装不同的刀具进行加工，只有检测工件的时候，才会把测头换到主轴上。测头有红外形式的测头和无线电形式的测头，那么这个测头有什么作用呢？

要了解测头的作用，我们先看看测头的工作过程，测头启动后，(不同的测头可以有不同的启动方式，可以是到达一定转速启动，可以是M代码等，由测头供应商设定)，当机床移动时，测头碰到工件，测头就会发出一个信号(可能是也无线电信号，可能是红外线，与测头有关)，当接收器接收到信号后，就会把信号传递给机床，机床收到信号就会做出相应的动作，可能是机床停止运动，可能是内部参数发生变化等。因此使用测头就可以

1、测量工件尺寸、位置、夹角、直径、拐角等

2、补偿或设定刀偏、零偏等

3、机床在线测量等

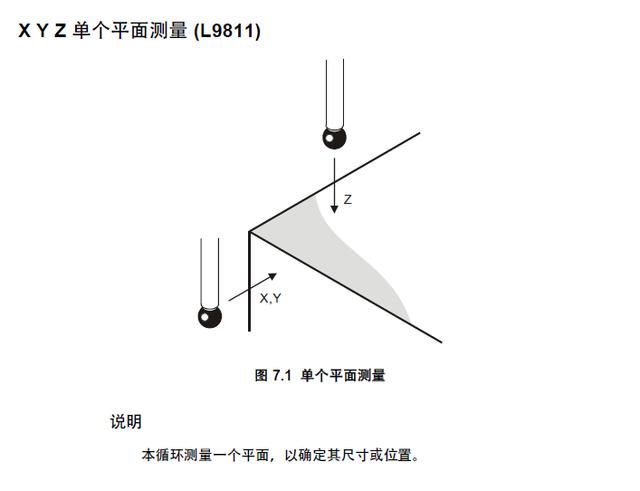

测头供应商提供了专门用于测头的循环程序，目的就是方便不同的系统都可以应用给定的测头程序进行测量。比如提供给西门子的系统中有一个L9811:

L9811

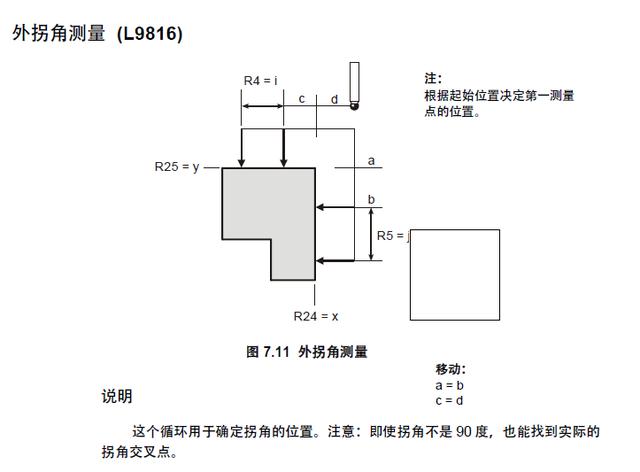

这个循环程序的作用就是可以测量出测头碰到的表面的位置。当然还有更复杂的循环，比如，外拐角测量L9816:

L9816

还有很多的程序，就不一一举例了，那我们再看一下，使用测头时的注意事项。

测头更换、第一次安装或者受到撞击时都应当进行标定。什么是标定，标定就是校准的意思，但是比校准含义更广泛。我们的目的是使用测头测量出我们想知道的数据，那么测头就相当于是一个“量具”，那么这个量具使用之前就应该先保证他是精确的，或者说即使它不那么精确，我也要知道它哪个参数不精确，误差是多少。最常用的标定内容是：测头的长度、测头的直径和测头的偏心。

测头的长度好理解，测头的直径呢包括X和Y方向的两个直径。测头的偏心也包括了X和Y方向的偏心。我们知道了测头的这些参数，在将来测量的时候就可以通过计算把这些测头自身的偏差带进去得出更加精确的值。

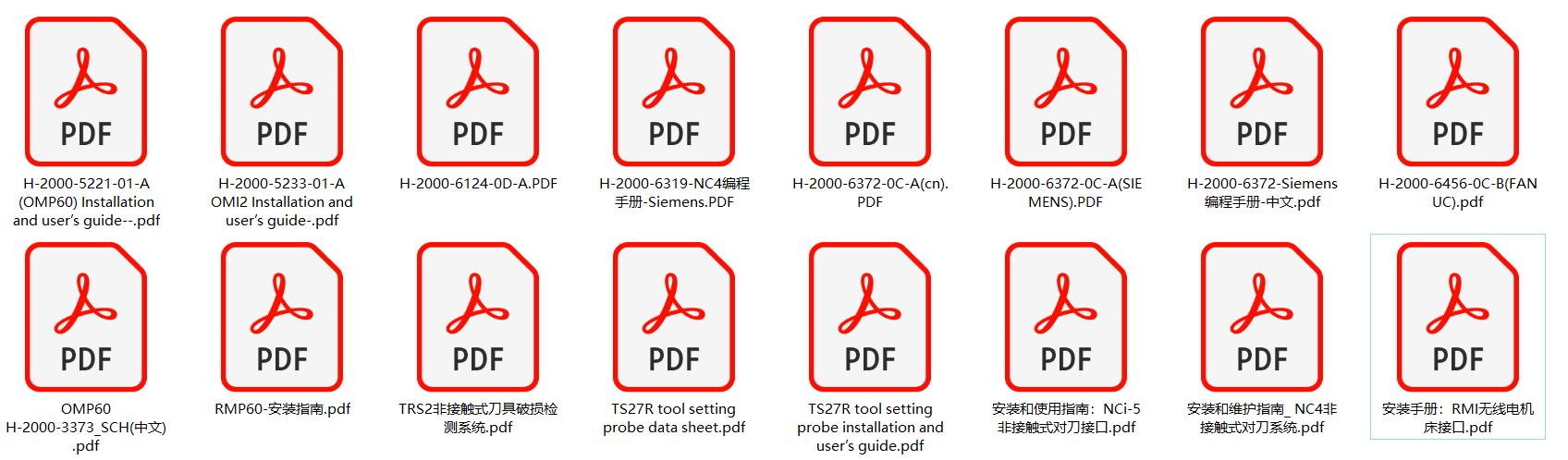

好了今天老成跟大家分享的测头就到这里了，最后我准备了一些雷尼绍的测头资料，包括测头的所有程序说明(FANUC和SIEMENS)，另外还有NC4、TS27R等非接触式和接触式对刀仪的资料，关注并转发，私信老成就可以免费得到下载链接哦，老成会不定期的分享一些学习资料欢迎关注和转发。
