尽管Creo工程图功能逐渐完善，已经可以逐渐完全替代AutoCAD在工程图部分的功能，但因为工程师的熟练程度、数据交换的需要等各种原因，在实际工作中难免要把Creo工程图文件输出为DWG或DXF文件。本文就来详细讲解下在Creo中输入工程图为DWG和DXF文件时的设置方法，以实现最大程度的保真。本文将详细讲解如下内容：

 DXF/DWG输出的相关文件config选项

 DXF/DWG输出的相关绘图属性

 DXF/DWG的输出映射选项设置

 DXF/DWG输出的图层映射设置

 DXF/DWG输出的颜色映射设置

 DXF/DWG输出的文本和字体映射设置

 DXF/DWG输出的线型映射设置

控制输出后的视图比例主要由以下关键选项设置,要注意的是并不是任何情况都能保证每个视图都输出1:1的。注意看下面的选项设置。

设置输出比例的config选项（注意是文件config选项而非绘图属性/选项）

 dxf_out_drawing_scale，必须设为yes。

• yes：设置这个选项，则在绘图中没有设定比例的视图将会输出正确的比例信息（转换为1：1）但详细视图和其他比例视图将不进行转换比例尺寸。如果你想输出1:1的DXF或DWG，请都设为yes。在这种情况下，输出的绘图外观可能和原始外观不一致。
• no：所有视图原样输出不进行任何比例操作。

 dxf_out_scale_views：建议导出时本选项设为yes.

• yes : 导出时，将按照主视图比例相对绘图比例重新更新每个绘图的比例，使得主视图比例保持对绘图比例的倍数不变，同时按照对应的比例对其他视图进行缩放。比如主视图是2:1时，绘图比例是1:2时，如果dx_out_drawing_scale选项设为yes,那么输出后主视图比例将变为4:1。如果原来的详细视图为4:1那么输出后会变成8:1，而其他的比例视图也同样进行缩放。包括视图内的标注和文本高度也会进行同样的调整。而在AutoCAD中，输入后外观会和原始Drawing保持一致（但比例可能不为1:1）。
• no : 视图比例不进行缩放。

 pro_unit_length : 公制零件必须设为unit_mm，同时注意模型的单位也采用nnms的公制单位！

从上面的config选项可知，如果绘图中所有视图比例都是默认跟随绘图比例的，则把config选项dxf_out_drawing_scale设为yes便可实现视图的1:1输出。但如果视图中有自定义比例的情况，则有可能无法实现所有视图都1:1输出。此时可以通过配置dxf_out_scale_views的值为yes以保证输出dwg输入到AutoCad中还保持和原始外观一致，但每个视图的比例却无法保证1:1了，需要注意。

为了保证输出的绘图不会因为单位的不同导致的放大或缩小25.4倍（或1000倍），需设置如下绘图属性（绘图选项），以确保当前模型和绘图均为公制的单位mm(如果你要采用英制单位，以此类推）：

 draiwng_unit mm.设置绘图的单位为公制。

---

下面的一些config选项，可以用来保证输出的结果尽可能和原始外观一致

在较新版的Creo中，现在有关数据交换，特别是2D数据交换的选项已经可以通过对话框来进行设置，位置：文件-->选项-->数据交换，包括上面说的两个关键config选项也可以在对话框内设置，这些选项的值，根据文本提示顾名思义理解便可。修改完成后记得保存config.pro。

还有另外一些设置选项需要用户到config.pro添加（文件-->选项-->配置编辑），下面是常用的选项，其中有部分可以直接从上面的对话框选择或设置。

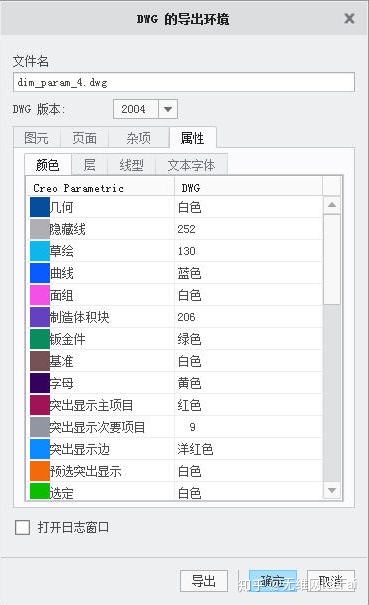

 use_export_2d_dialog：建议设为yes，这样在输出前会先打开输出设置对话框，可以进行输出选项的临时设置。包括字体映射、颜色映射、线型映射、图层映射等，这些映射都可以通过文章后面的输出映射文件设置。

 intf2d_out_dxf_mapping_file：设置DXF、DWG输出时的手工映射设置文件，格式化的文本文件，一般建议用dxf_export.pro作为文件名。可以在对话框中浏览选择。这个文件中主要对绘图中的线型、颜色、字体、图层等进行映射，详细说明见后面的映射。

 dxf_export_format :输出的dxf版本格式，可以设为12/13/14/2000/2004/2007/2010/2013,建议2007或2004便可。

 dwg_export_format：设置输出的dwg版本格式，可选值为14/2000/2004/2007/2010/2013.

 intf2d_out_blanked_layers：设置是否输出已经遮蔽（隐藏）的图层内图元，一般设为yes不输出已隐藏的图元。

 intf2d_out_enhanced_ents：设置样条曲线和剖面线的输出方式，可选值为spline_and_hatch/spline_only/hatch_only/none。分别对应的是输出样条和剖面/只输出样条/只输出剖面/两种都输出为折线和线段。建议用默认的spline_and_hatch.

 intf2d_out_pnt_ent：设置是否输出点图元，yes点，no输出为图形.建议no

 intf2d_out_stroke_text：设置是否打散输出文本，none：基于原始字体和字符编码原样输出所有文本；special：转换为cial.fnt字符导出为笔划型文本；all：全部文本都打散为笔划型文本。

 intf_out_layer：设置图层的输出映射方式。建议part_layer或block_layer

 none：用层的原名进行输出，如果图元属于多个图层，则按照字母排列顺序只输出到第一个图层。对于特殊图元如中心线、隐藏线和虚线，会有专门的图层

• 中心线：DEFAULT_1
• 隐藏线：DEFAULT_2
• 虚线：DEFAULT_3

不属于任何图层的图元：DEFAULT_0

 part_layer：使用这个选项将会进行如下操作：

• 创建预定义图层
• 将creo线型映射到AutoCAD线型
• 受原始比例干扰，将以1:1的比例导出绘图
• 导出时，绘图中的剖面线和表格将做为块输出。
• 文本以AutoCAD文本的形式导出，并且不在外部块中。

 block_layer：可以把绘图的元件(零件)、符号、组（每个视图）和表输出为AutoCAD的块，并且采用如下方式进行转化：

• 用户自定义符号转化为命名块，符号实例转变为单独的块，默认名称为<符号名>_<符号实例名>.
• 绘图和布线图中创建的用户定义组转化为命名块，默认名称<符号名>_<符号组名>.
• 表和绘图中关联的文本一起转化为命名块,默认名称table_<实例名>.

 block_nested_layer：输出的图层保存Creo元件和装配的层次结构

 block_view_based_layer：为每个显示装配绘图模型的视图创建一组AutoCAD块

 block_nested_view_based_layer：为每个显示装配绘图模型的视图创建一组嵌套的AutoCAD块。

 dxf_out_comments：设置是否在DXF文件中创建备注行，建议yes

 intf2d_out_acad_mtext：设置多行文本是否转化为DWG的单个MTEXT图元，建议YES

 intf2d_out_acad_text_align：设置输出文本的对齐方式。as_is：按原样的对齐方式输出；fit：自动调整输出对齐方式。建议as_is.

 intf2d_out_acad_ellipses：设置椭圆是否按原样输出。yes:原样输出为椭圆；no：输出为样条曲线。建议yes。

 intf2d_out_acad_ole_as_image：设置OLE对象是否输出为Excel和Word的嵌入图像。建议yes.

 inftf2d_out_acad_unicode：设置是否以Unicode编码形式输出非ASCII字符，yes：输出unicode；no：不输出unicode;建议设为yes.(输出后碰到乱码时)

 dxf_out_sep_dim_w_breaks：设置是否在输出的尺寸界线上引入断点，以便分离图元保持和Creo中显示的效果一致.建议yes.

 intf2d_out_open_log_window：设置是否打开输出的日志文件窗口。建议no.

---

下面是输出映射文件里可以进行的映射设置，这些设置可以直接用文本编辑器进行编辑添加或修改。

图层和线造型映射

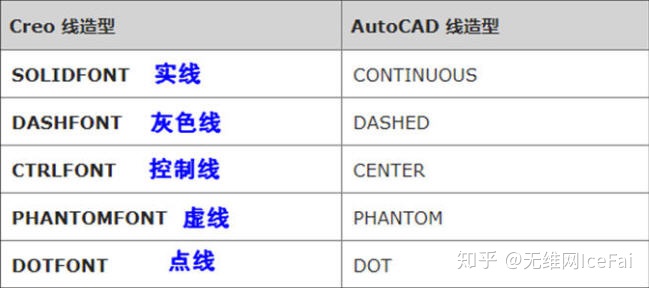

在默认的情况下，标准的Creo图层和线型都会自动映射为标准的AutoCAD图层和线型，层名以相同的名称映射到AutoCAD图层。线型的映射如下：

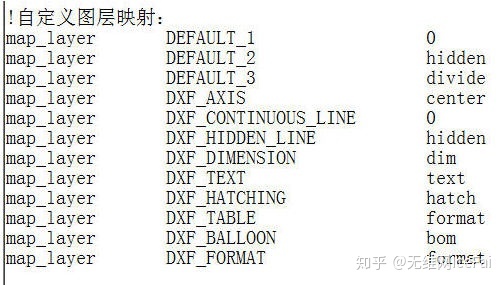

但用户也可以通过手工映射的方式来设置。手工设置的选项放在config选项intf2d_out_dxf_mapping_file指定的格式化文本文件中。对于每个图层，映射的格式如下：

map_layer <要映射的Creo图层名> <映射为AutoCAD图层名>

例如，假设Creo中用户创建中心轴的图层creo_axis,设置的映射选项为map_layer default_axis axis，则用户在输出part1时生成的AutoCAD图层会变位part1_axis并且会包括所有的轴（如果绘图中没有中心轴则不输出该图层）。注意这个设置只影响新创建的图层。

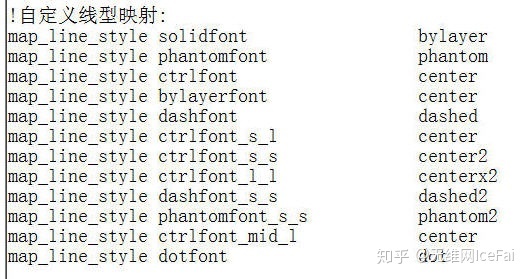

同理，如果要手工映射线造型，可以设置格式为：

map_line_style <Creo中的线型名称> <AutoCAD中的线型名称>

例如：map_line_style CTRLFONT CENTER

要注意的是，DXF文件名最多只能使用32个字符，因此超过32个字符的层名将会被截断。

颜色映射

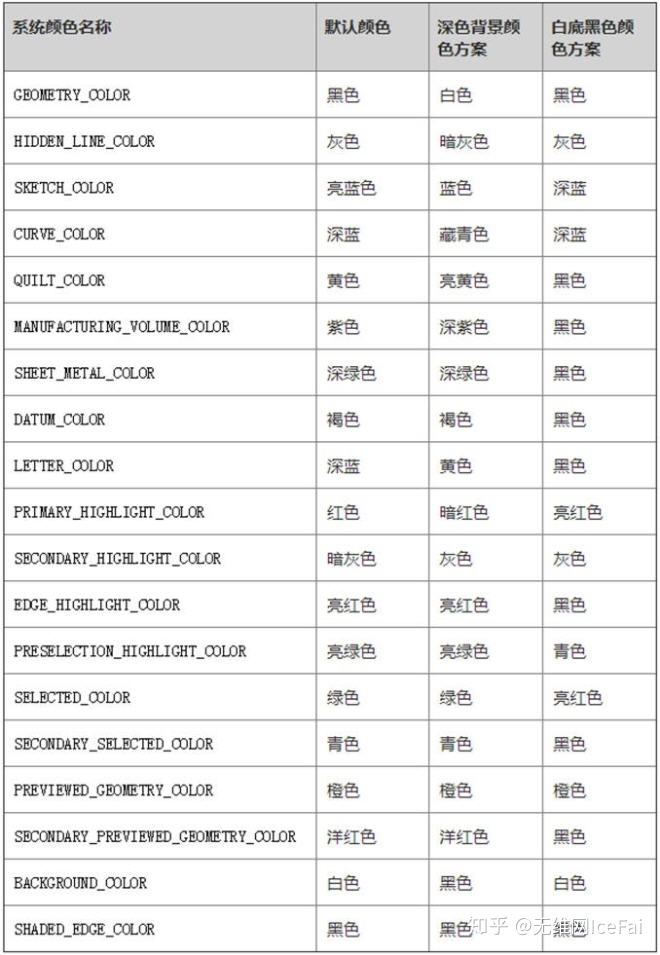

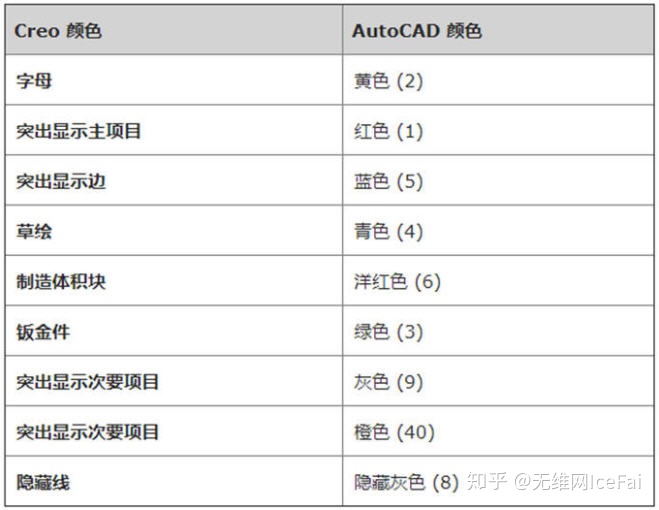

在默认的情况下，和AutoCAD中具有相同名称的颜色会直接映射，和标准AutoCAD颜色值具有相同RGB值的用户自定义颜色也会自动映射。Creo系统默认颜色则会自动映射为下面AutoCAD颜色

如果用户要手工映射颜色，可以用下面方式进行：

map_color LETTER_COLOR 2

以上各部分共同组成输出映射文件的构成内容，用户可以根据需要编辑自己的映射。希望大家以后不用为输出DWG而烦恼。
