ABB变频器正反转应用不能使用ACS510系列的，因为ACS510系列是专门应用于风机和水泵的，而风机和水泵一般是不需要正反转控制的。

个人在实际工程中使用ACS550控制链板机、回转窑、出渣机等设备，使用了装反转设计。

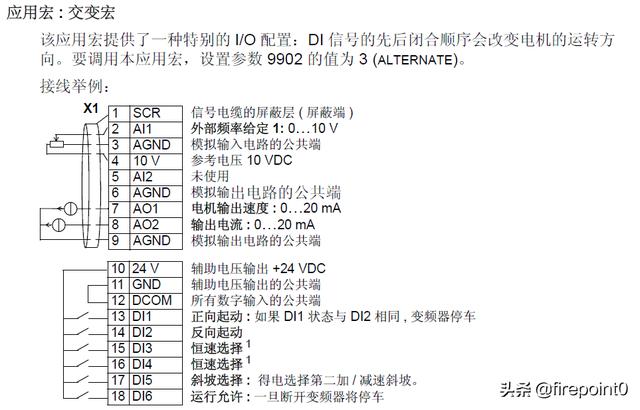

图1：变频器正反转应用，使用交变控制宏

从图中可以看到变频器的交变宏是用于变频器正反转控制的，DI1端子控制正向启动，DI2端子控制反向启动，当DI1和DI2状态相同时，变频器停车，注意一下，DI1和DI2状态相同代表的是DI1和DI2都是低电平或者都是高电平时就是状态相同的时候，都会造成停车。

图2，电气原理图

主回路与普通变频器控制无异，变频电机的冷却风扇转向是不会改变的，因为冷却风扇的接触器KM并联在变频器的进线端。

控制回路其实和普通电机的正反转差别不大，有差别的就是正反转控制是使用KA*3和KA*4的辅助触点来控制变频器的DI1和DI2的状态来实现变频电机的正反转的。

需要说明的是控制回路的KA*3和KA*4线圈回路没有使用互锁，原因就是图1中的DI1和DI2的状态说明，当然使用互锁更好一些，本应用的设备停机没有不良影响，所以就省略了。

频率给定接至AI2，使用的是4~20mA的信号。

电流反馈由AO1输出，使用的是4~20mA的信号。

希望变频器的正反转电路可以帮助到大家！
