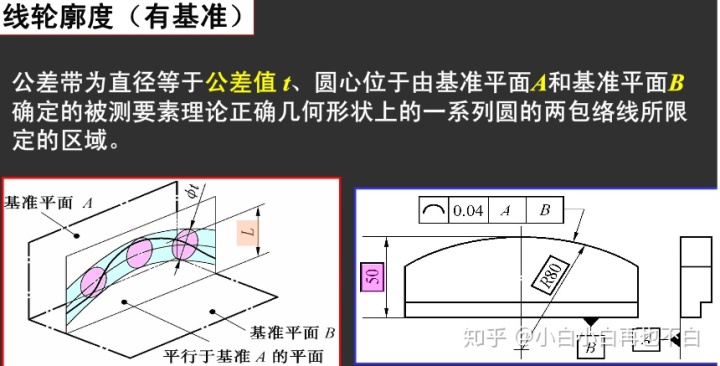

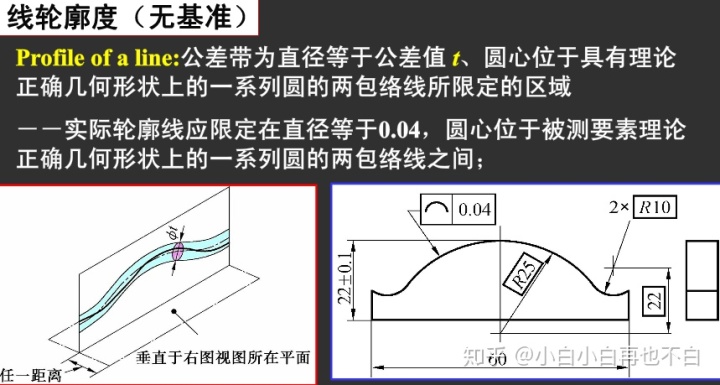

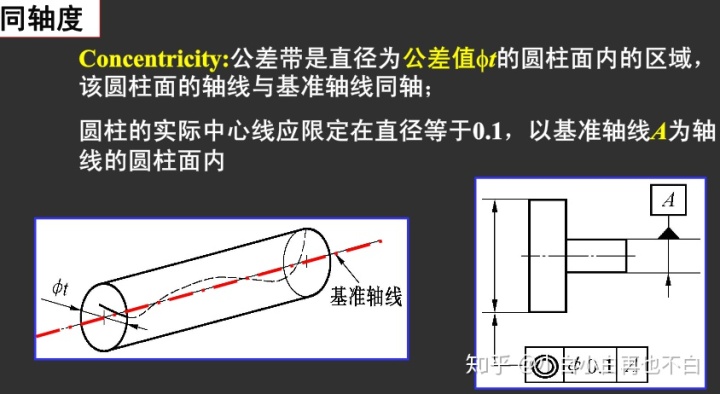

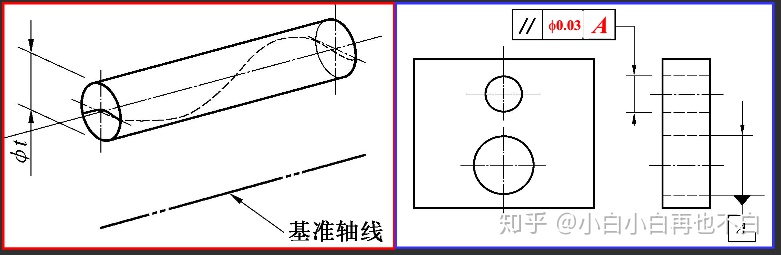

导出要素：实际提取的中心线必须位于直径为0.03和基准轴线A平行的圆柱体内

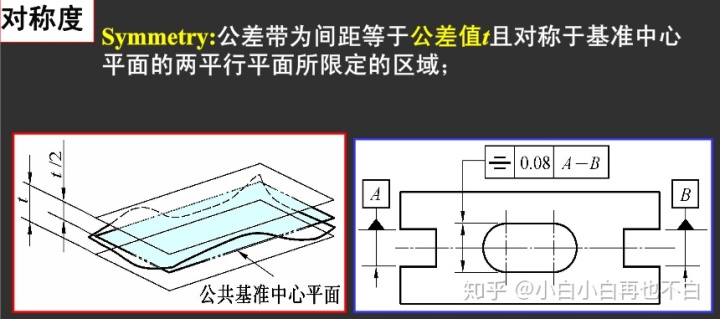

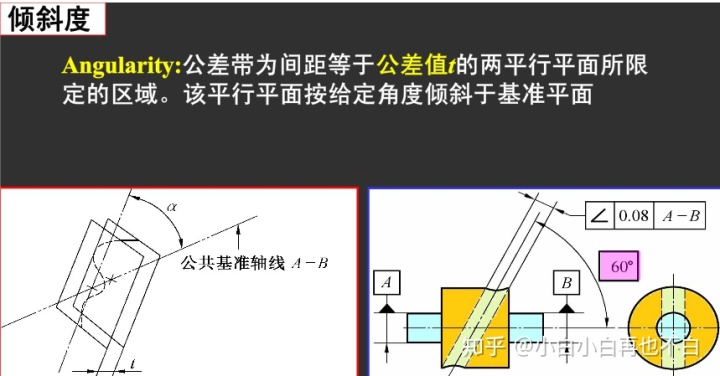

导出要素；和尺寸线对齐；A-B表示的是公共基准；含义：实际提取的中心线必须位于距离公差为0.08，和公共基准轴线A-B成理论正确尺寸的两个平行平面所围成的区域

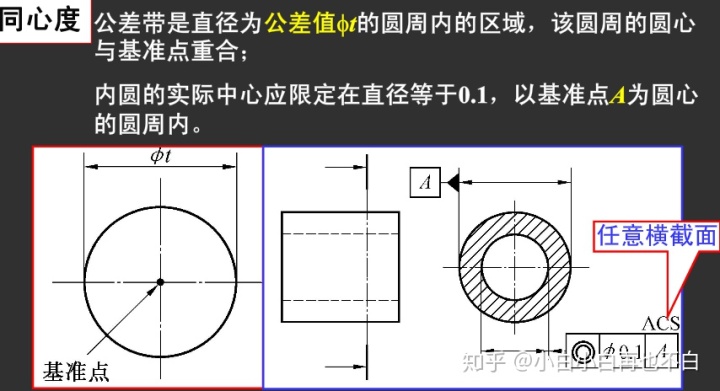

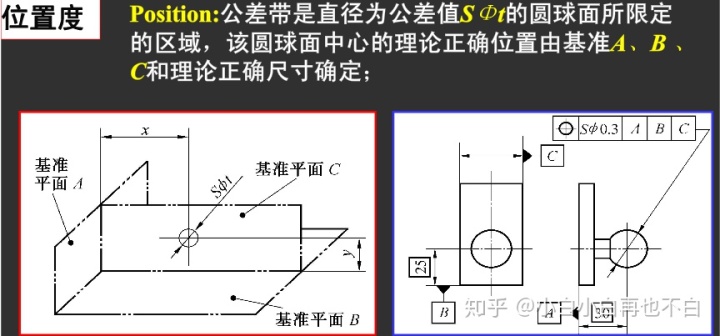

任意横截面的实际提取中心必须位于以基准点A为圆心，直径为公差0.1的圆内

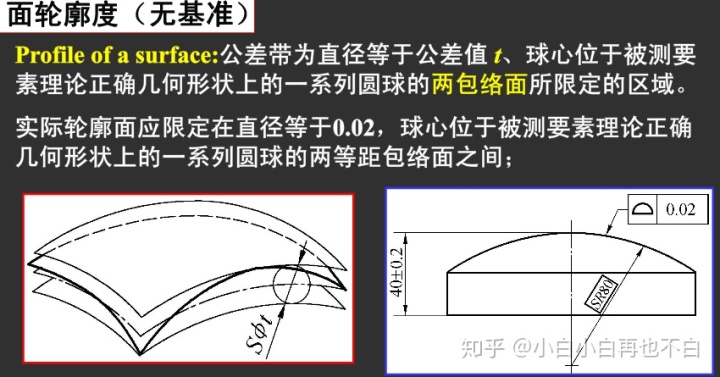

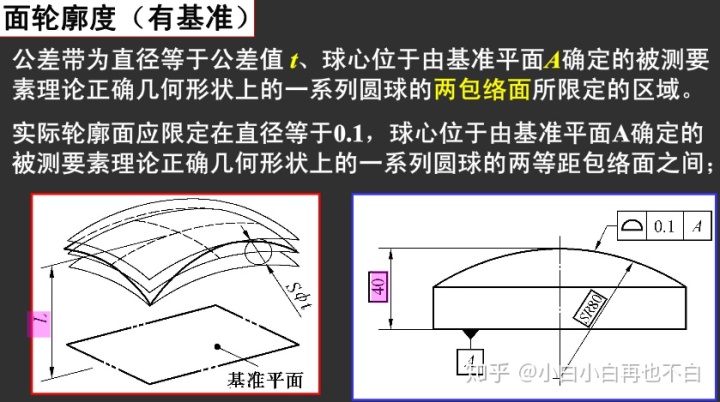

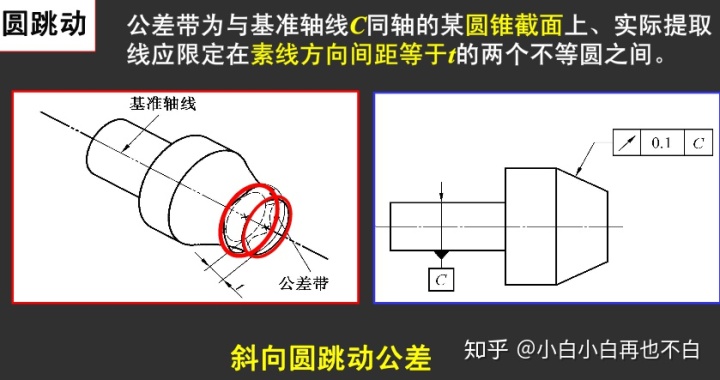

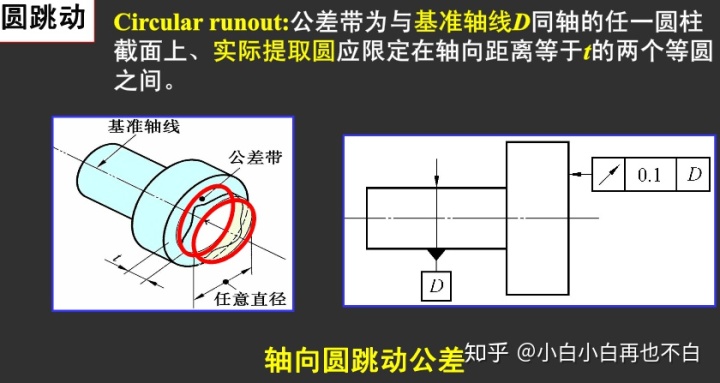

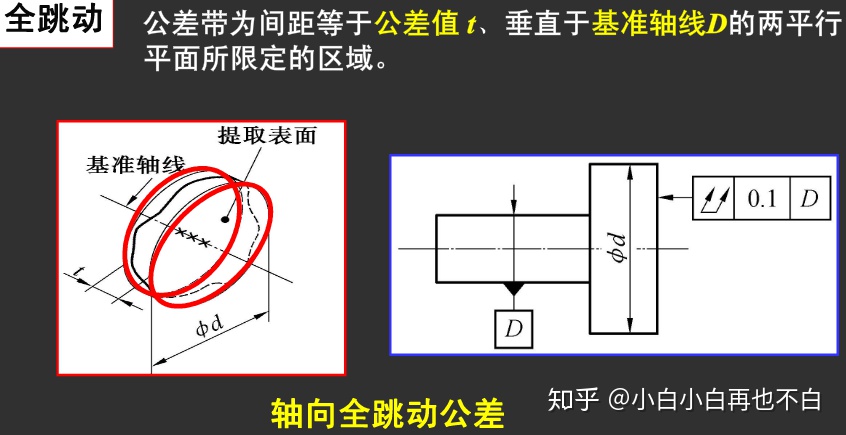

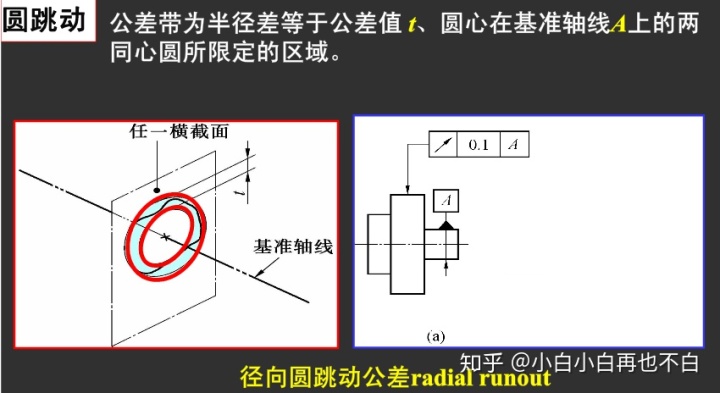

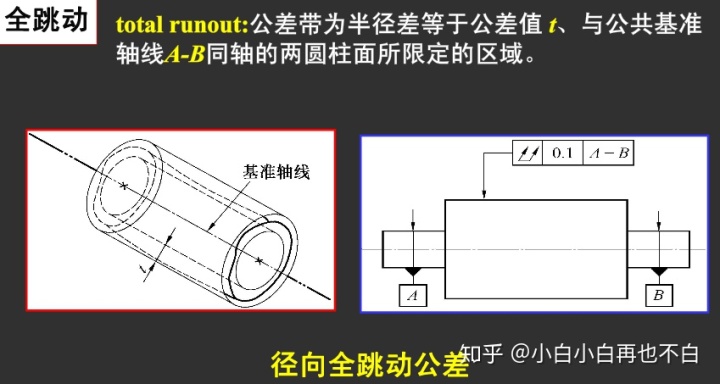

蓝色箭头：径向圆跳动；红色箭头：轴向圆跳动

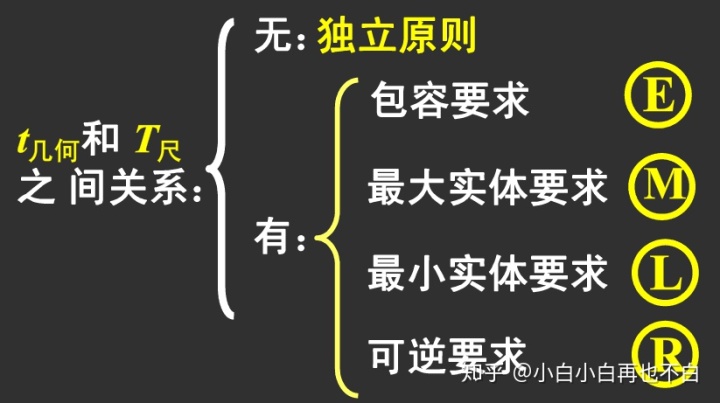

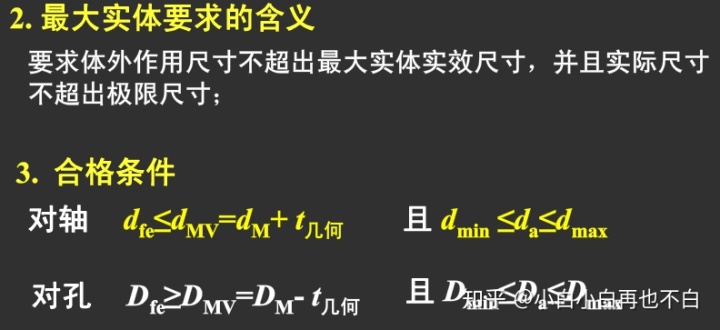

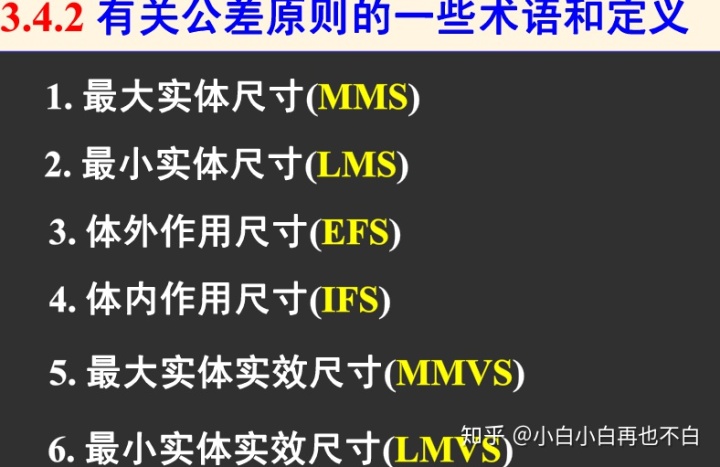

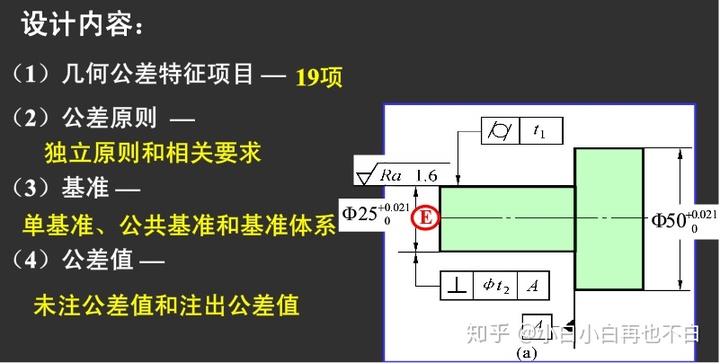

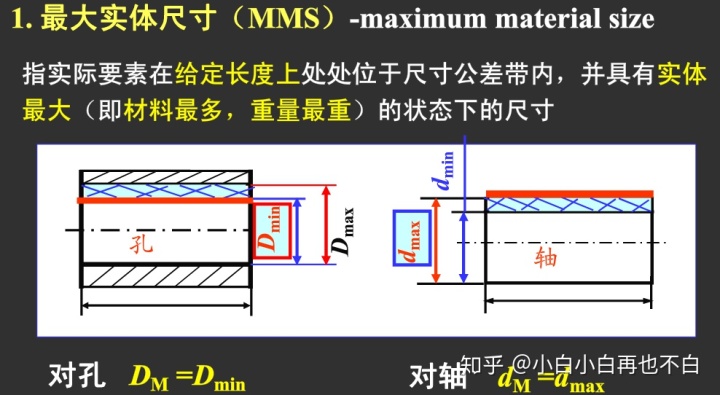

公差原则：处理几何公差和尺寸公差之间的关系

EIJMOPLRF

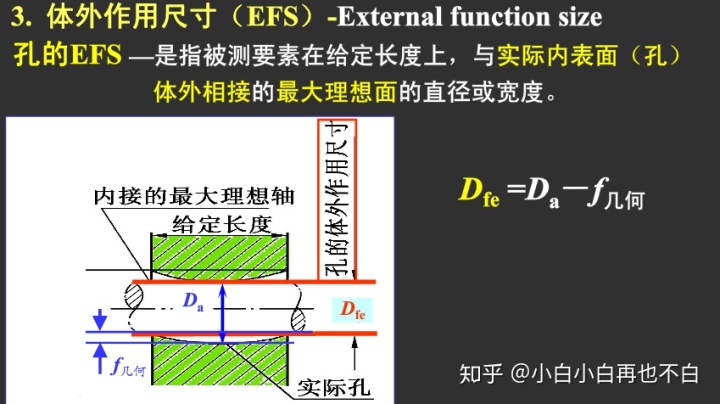

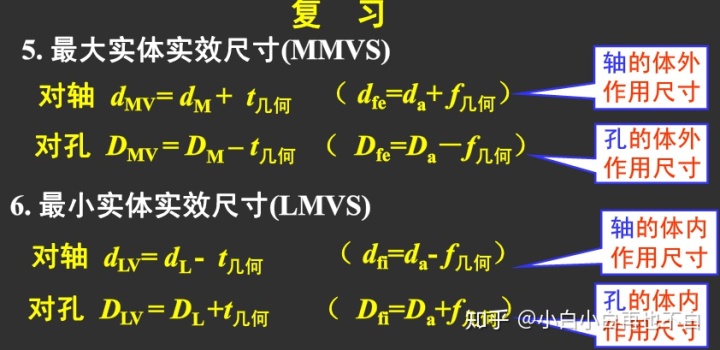

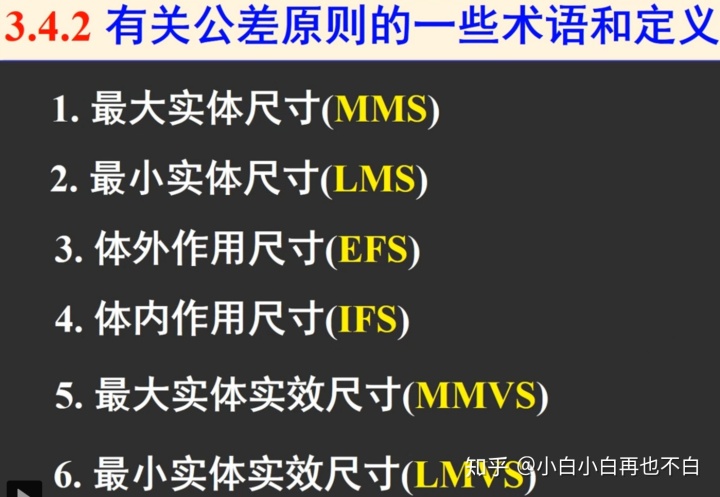

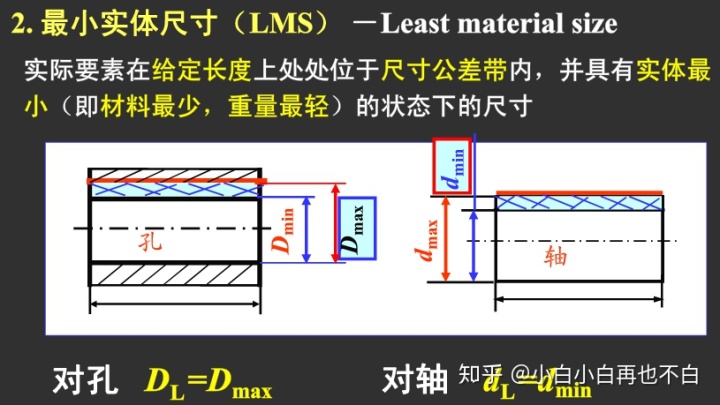

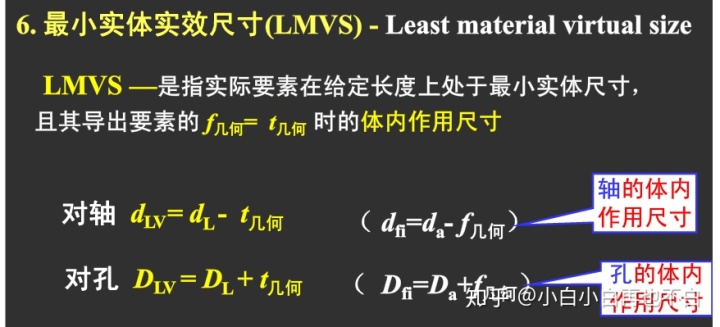

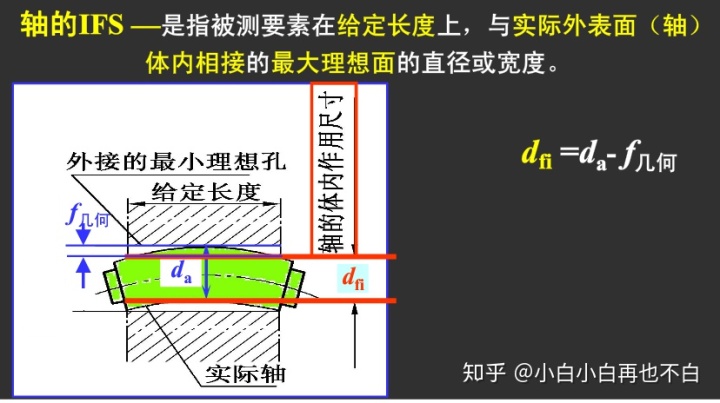

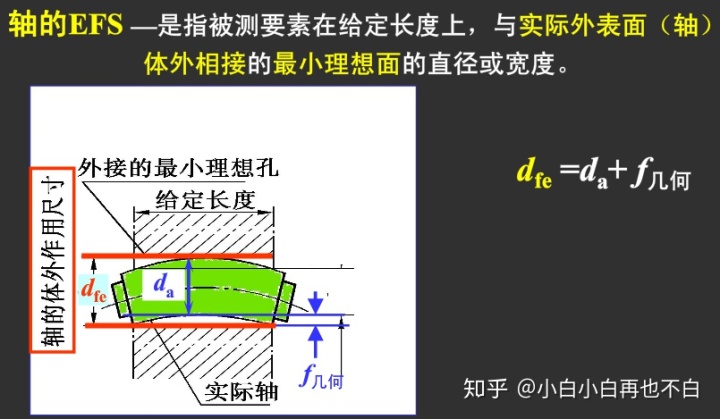

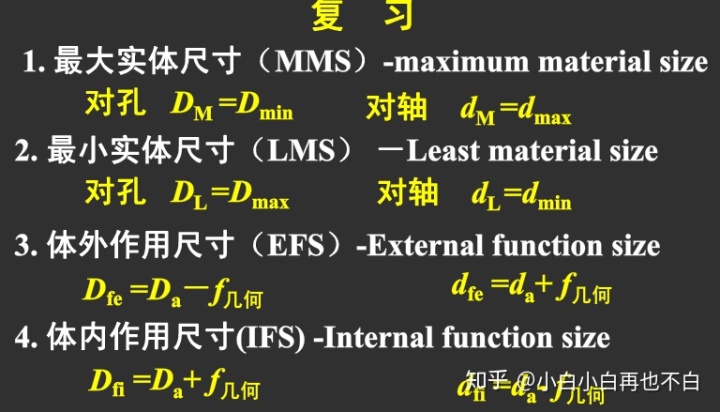

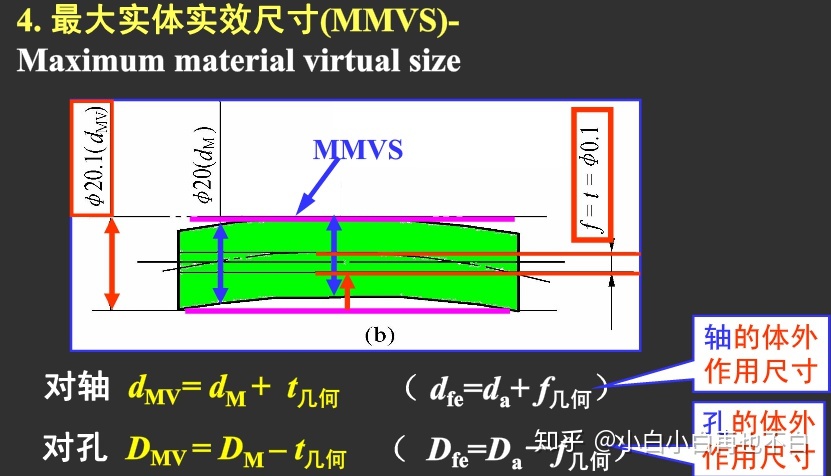

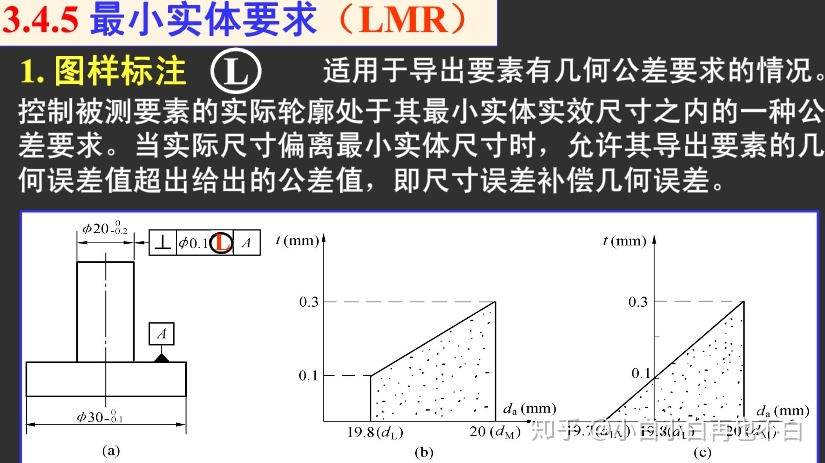

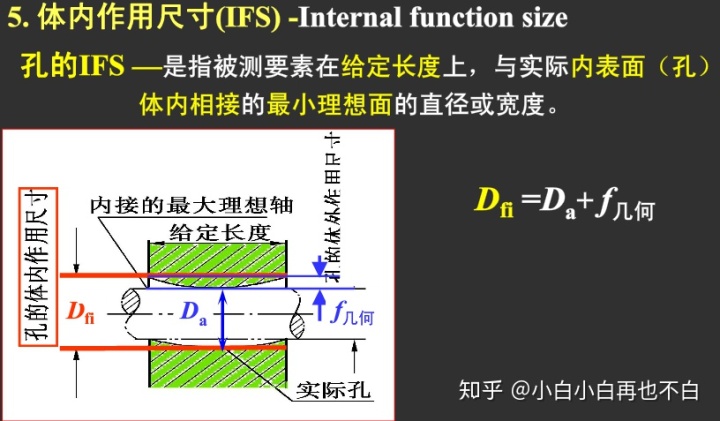

轴：实际尺寸达到最小实体尺寸，几何误差达到几何公差时的体内作用尺寸

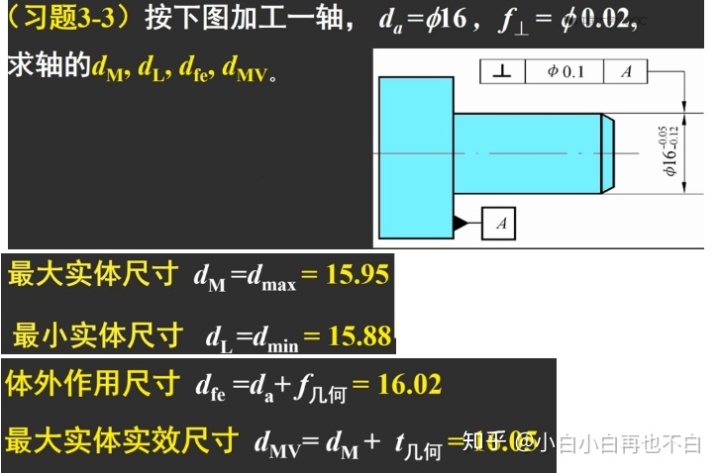

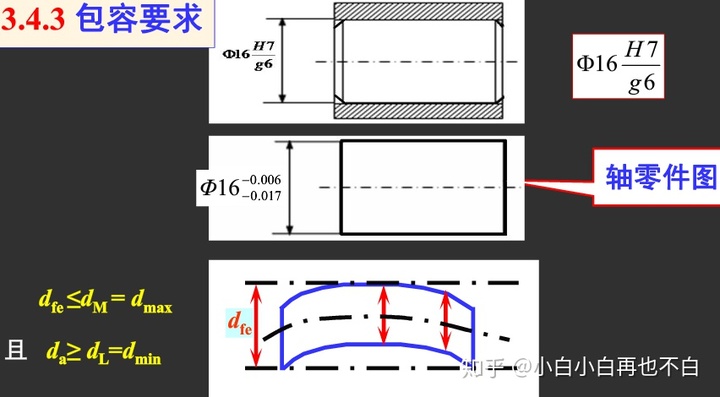

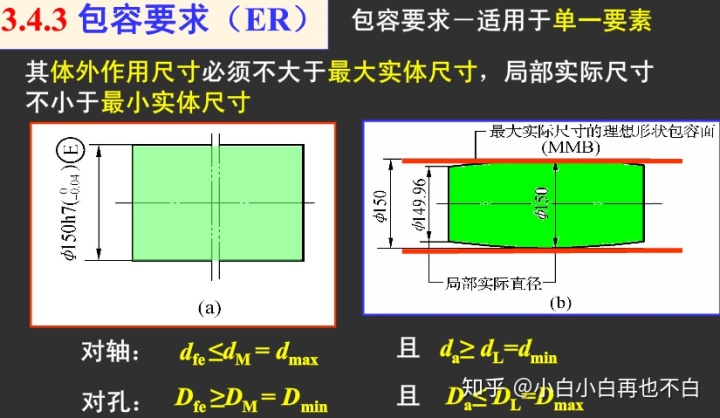

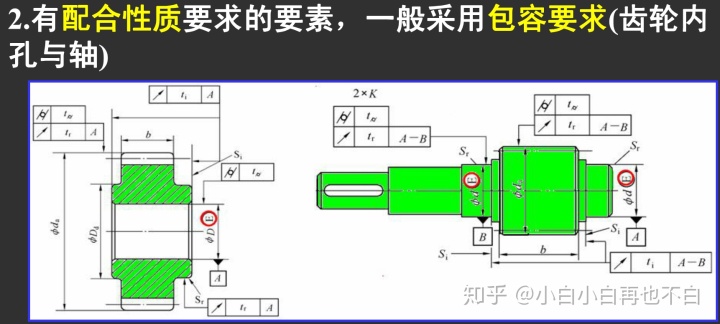

如果只对轴进行尺寸公差约束不进行形状公差约束，可能导致轴安装不上，所以提出包容要求

适用于单一要素：只有形状误差的时候用包容要求

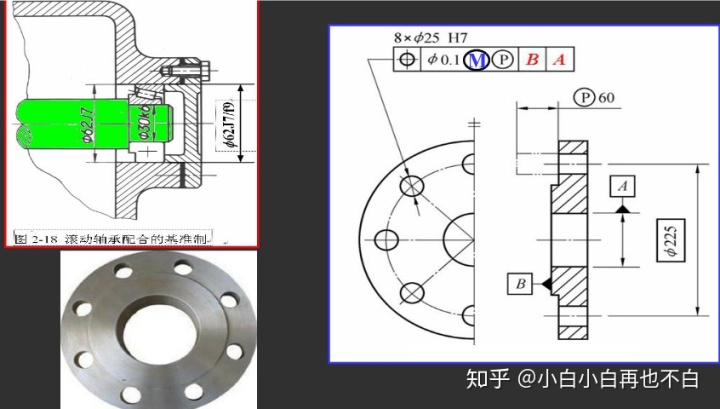

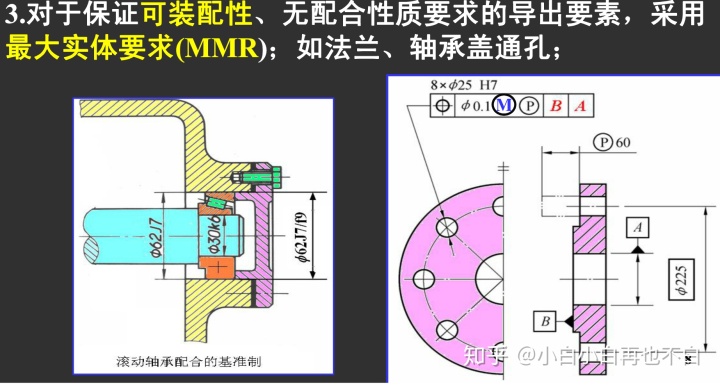

轴承盖上的光孔比螺钉的大，把省出来的尺寸误差补偿到位置度的几何公差里，具有良好的经济性

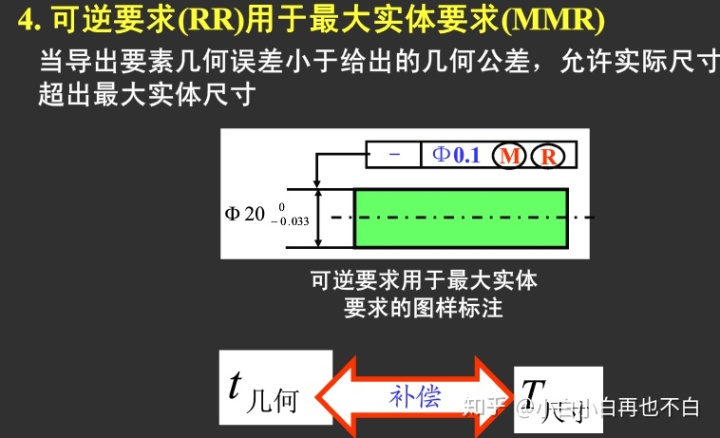

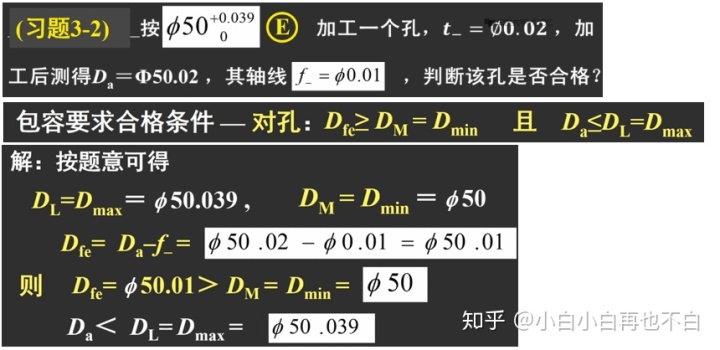

合格

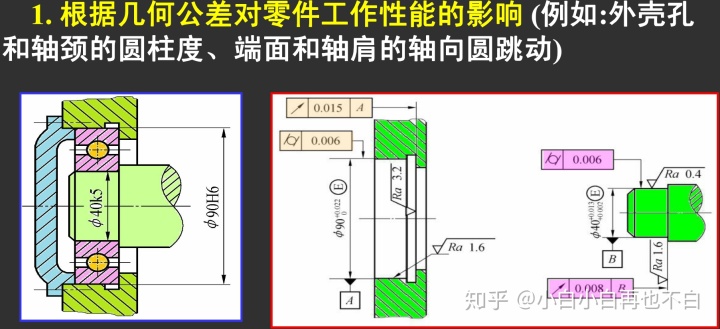

轴承的内圈轴向定位由轴肩，外圈的轴向定位由外壳孔

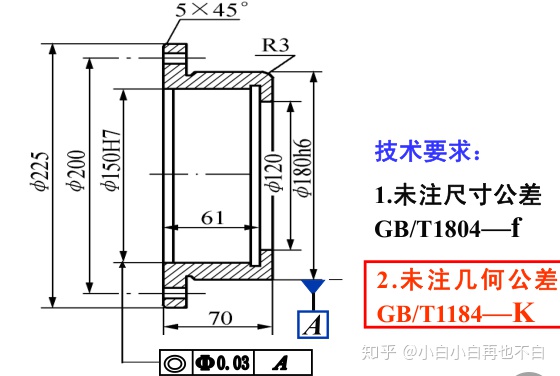

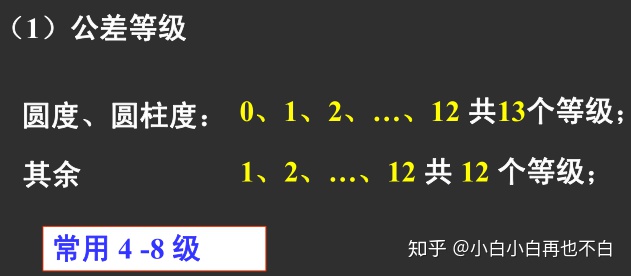

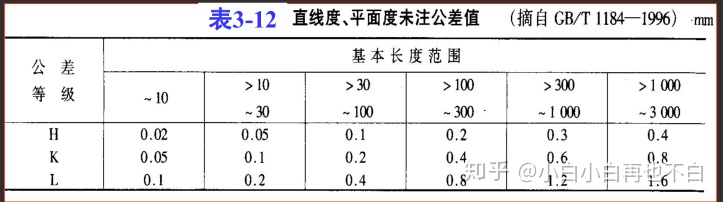

技术要求一般至少可以写两项

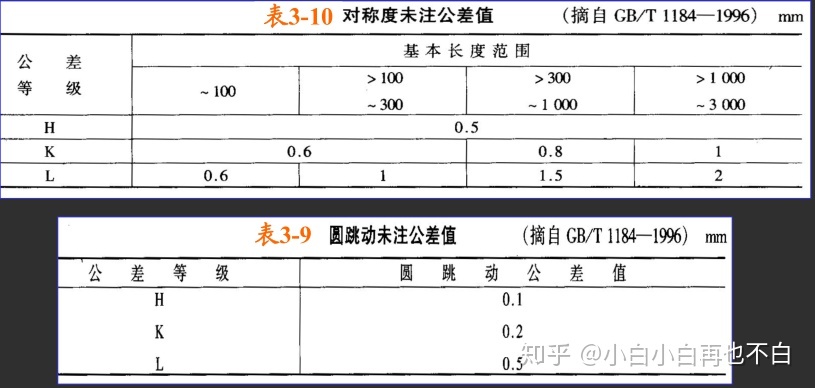

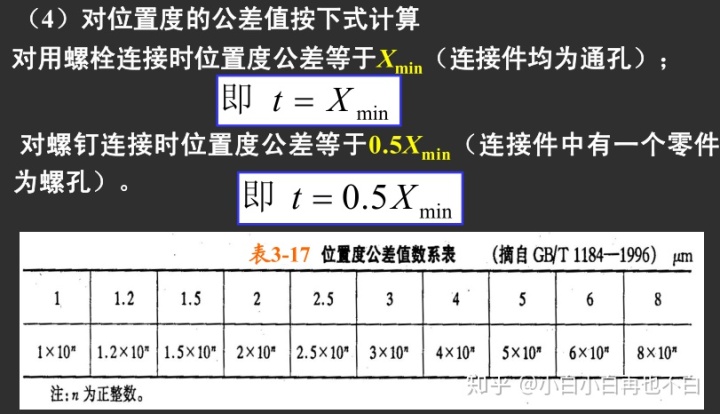

螺栓和螺钉其位置度的公差值

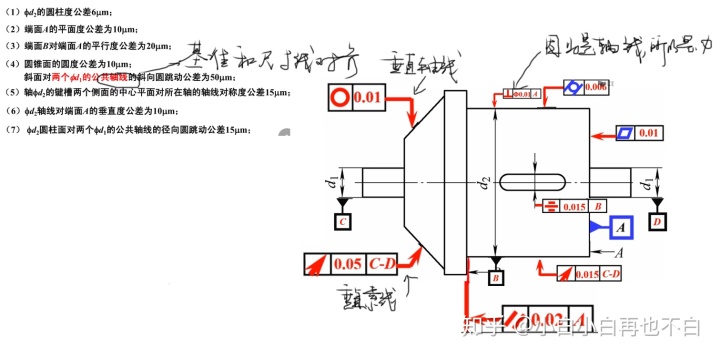

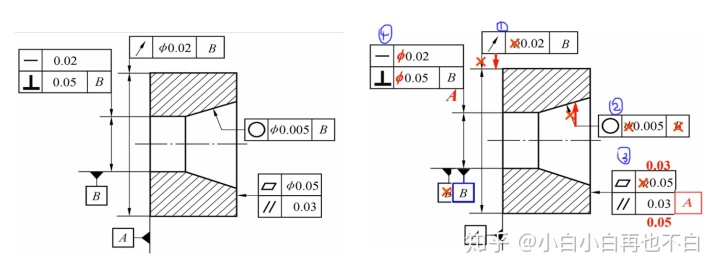

1.跳动公差的要素是组成要素；跳动公差是需要基准的，基准为轴的中心线或孔的中心线，因此基准要和尺寸线对齐；圆柱的轴向跳动公差不需要加φ；

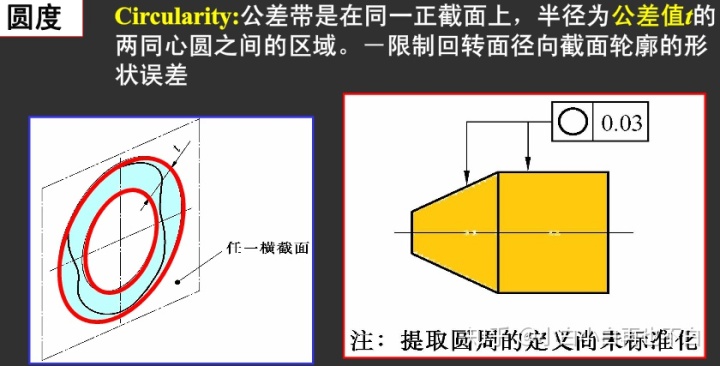

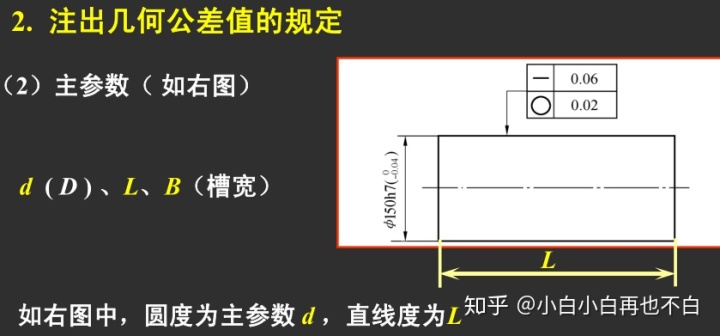

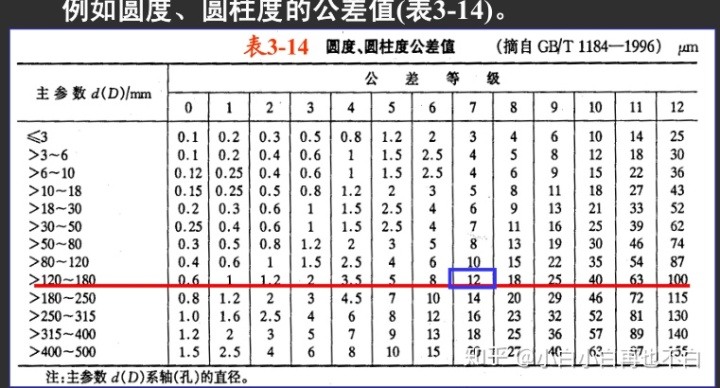

2.圆度指引箭头是垂直于轴的中心线或孔的中心线；不需要加φ；圆度公差属于形状公差，没有基准；

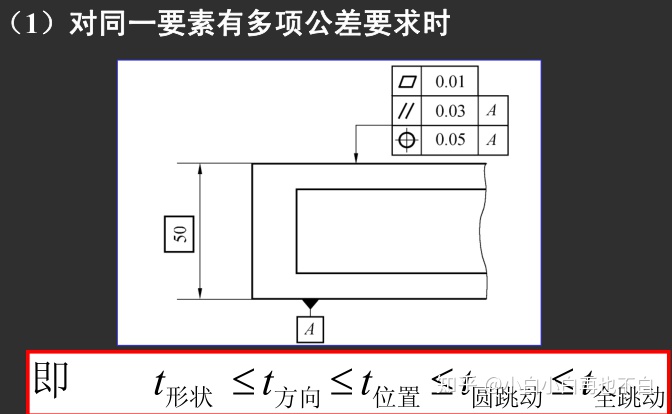

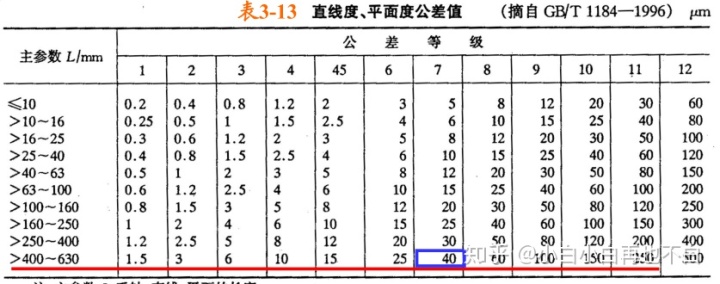

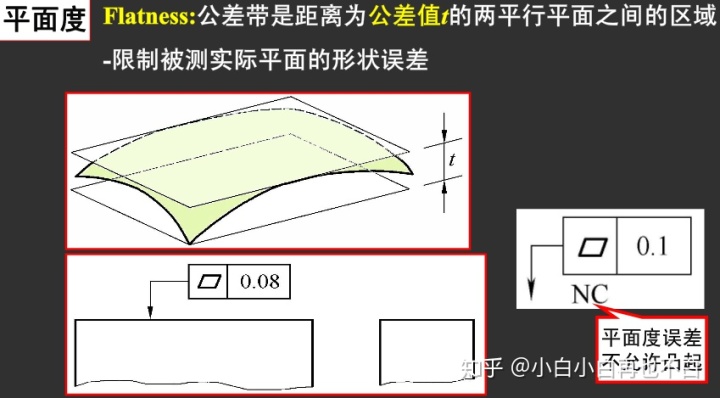

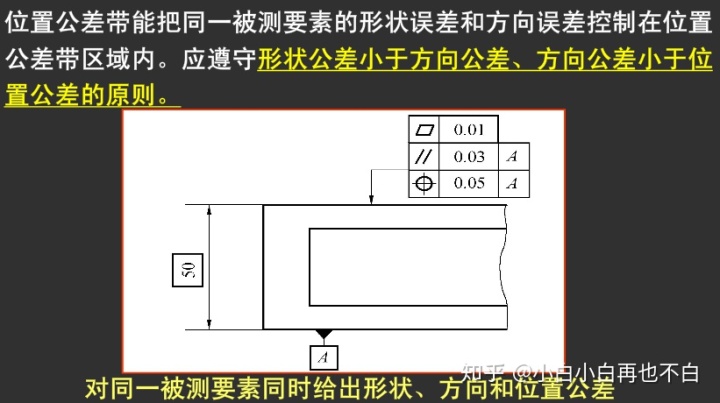

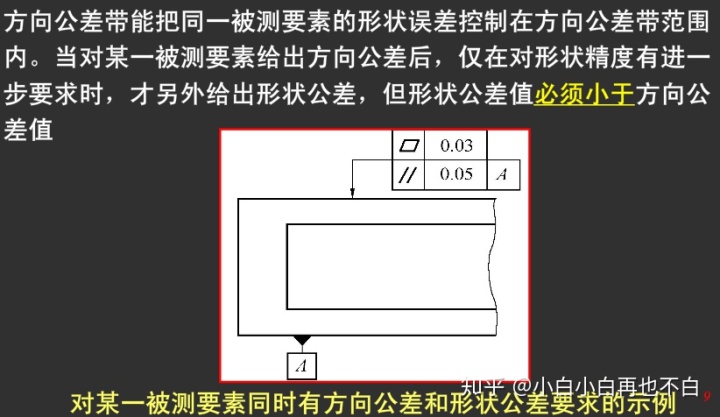

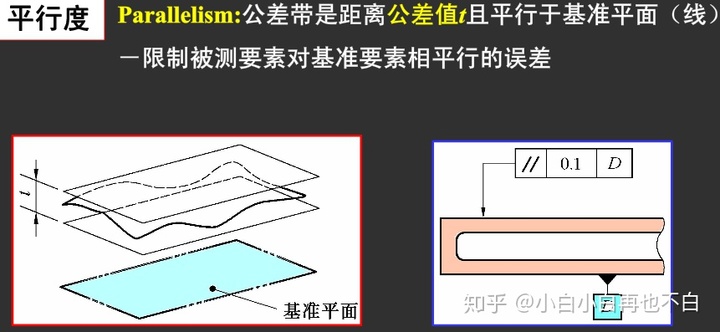

3.要满足公式要求，平面度要小于平行度；平面度不需要加φ；平行度需要基准

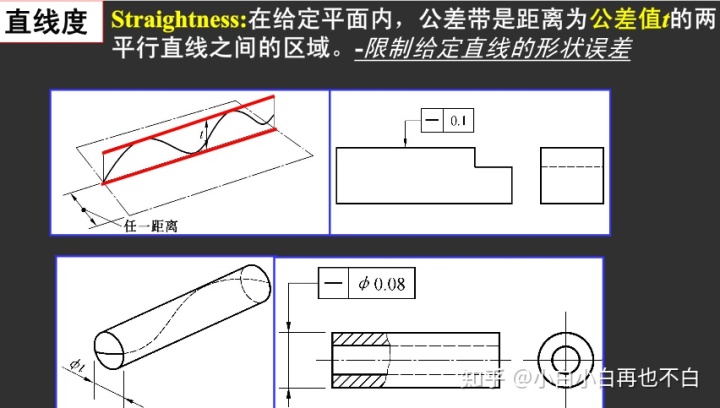

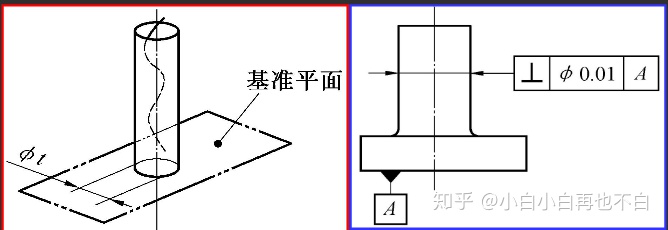

4.直线度当被测要素为导出要素时，其需要加φ；同理，垂直度也需要加φ；基准不能为被测要素；
