之前我们介绍单项电表接线方法，本期我们介绍三相电表接线方法，主要说两种，一种是直接式一种是带电流互感器的。这2种接线从测量原理和构成角度来说，没什么差别。只不过直接式的三相电表额定电流是根据负载的电流来选的，一般不超100A。而互感器式电表的额定电流是根据互感器的二次电流来选的(电流互感器是xxx/5的，电表额定电流选5A的就可以)，而一次的额定电流是根据负载的电流来选。
首先我们介绍第一种接线方法
第一种接线方法：三相电源进1---4----7，出线：2--5----8。零线进10 10出。

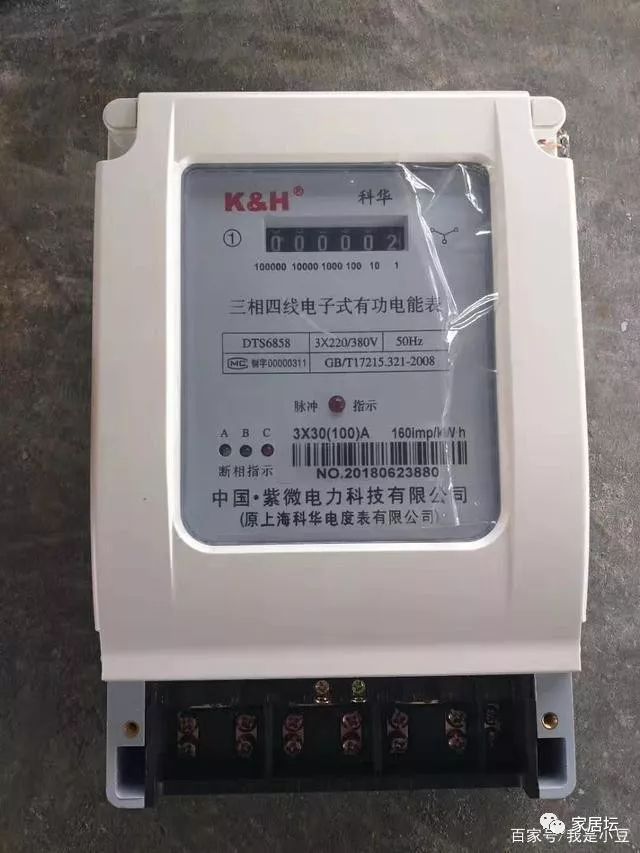

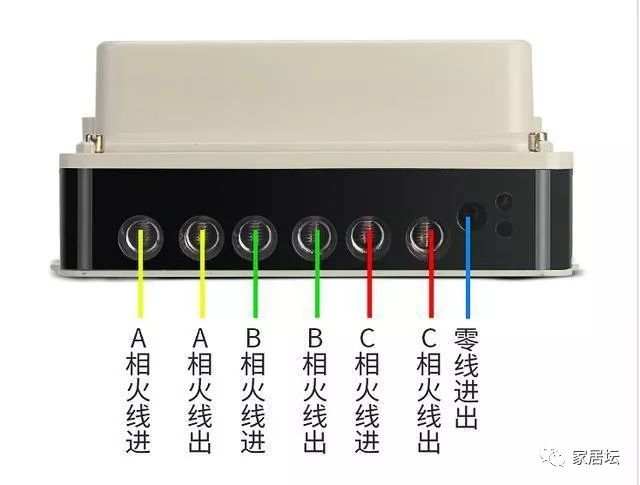

实物图：对照上面的接线图，1--4--7进 2--5---8出。接线一定要注意进线出线。
第二种接法：互感器

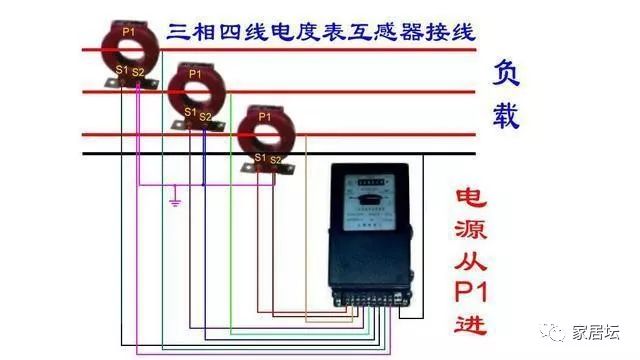

接线图：当负载比较大时，我们选择用互感器，把大电流变成小电流再通过电表来计量。

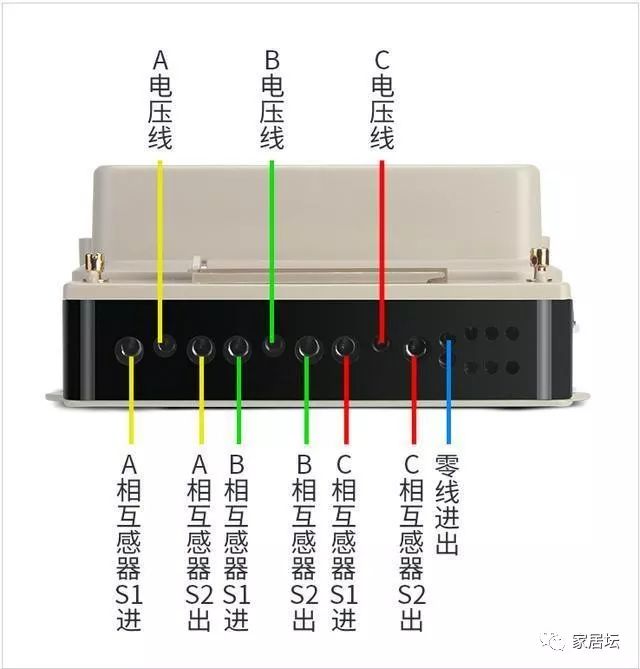

接线图解：注意147和258之间没有连接片，147分别接三个互感器的S1端，369接互感器的S2端，ABC三条火线从互感器的P1面穿过，三个互感器的S2连一起接地。
总结：三相表无论是直接接线方法，还是带互感器我们接线的时候选择一根线一根线的接线，首先接进线，在接触器出线。
