本文介绍了如何在AutoCAD中将文字轮廓转换为线条，以供切割或制作三维模型。通过使用TXTEXP命令炸开文字，然后修剪多余线条，将文字轮廓变为可操作的线条。接着，通过面域和拉伸命令，可以创建三维文字效果。这个过程适用于广告牌设计和三维建模。

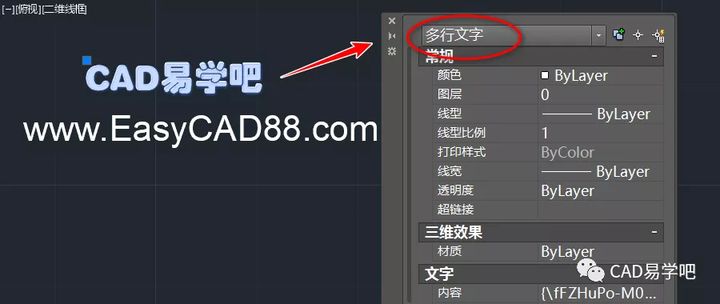

有时候我们在做广告牌或者制作三维文字模型时，需要识别文字的轮廓线进行切割或者拉伸成三维模型，在AutoCAD里绘制的文字其实是多行文字字符，不是线条，要被识别边界进行切割，或者拉伸文字为三维模型，就要把文字的轮廓转变成线条。那么如何才能将AutoCAD中的文字的轮廓变成线条呢？

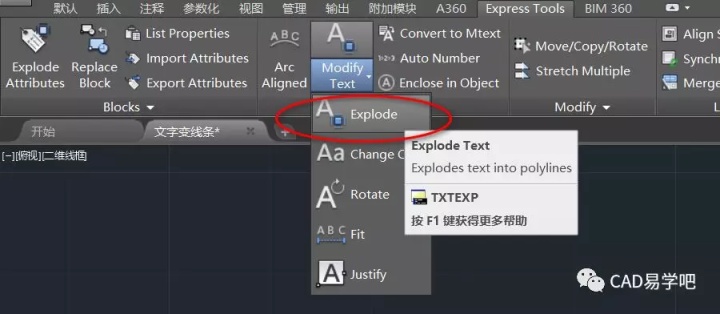

在AutoCAD里提供了把文字炸开成为线条的工具，在扩展工具里Express Tools>Modify Text>Explode，或者直接输入命令TXTEXP。

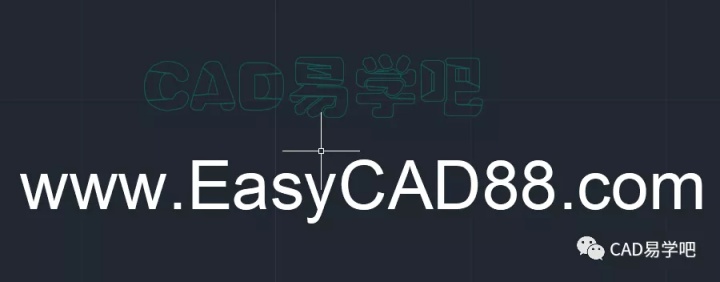

使用该工具后，按命令行提示，选择要被炸开的文字，然后确认，就能把文字炸开为线条，一般来说炸开后还会有些多余的线条，如下图所示。
对多余的线条进行修剪即可清除，命令TR，然后enter确定所有对象都是修剪的边界，然后一个个选中这里多余的线条即可删除掉。

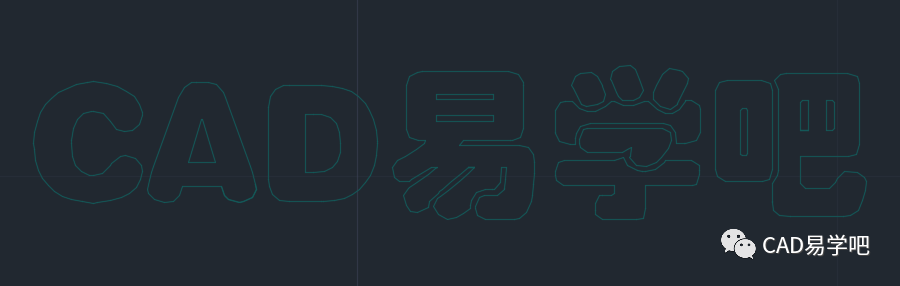

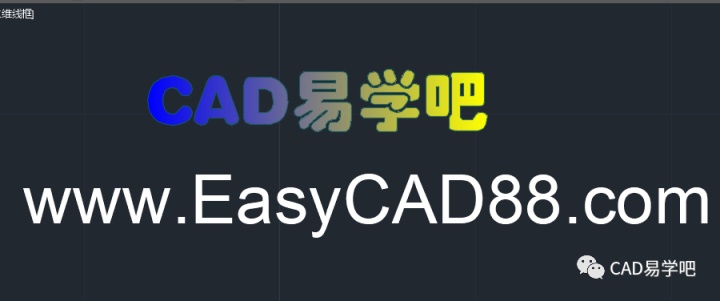

这时候已经实现文字轮廓变成线条，可以被识别进行边界切割，也可以对线条区域内填色制作漂亮的logo。

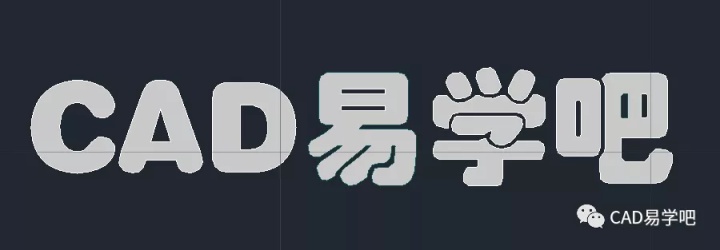

如果要制作成三维模型，还需要把文字做成面域，命令region然后选中全部，然后用着色命令shade可见被做成面域的部分，这时候发现中空的地方也被做成了面域，只需要用布尔运算的差集SUBSTRACT命令将中空的部分裁剪去，此时效果如下。

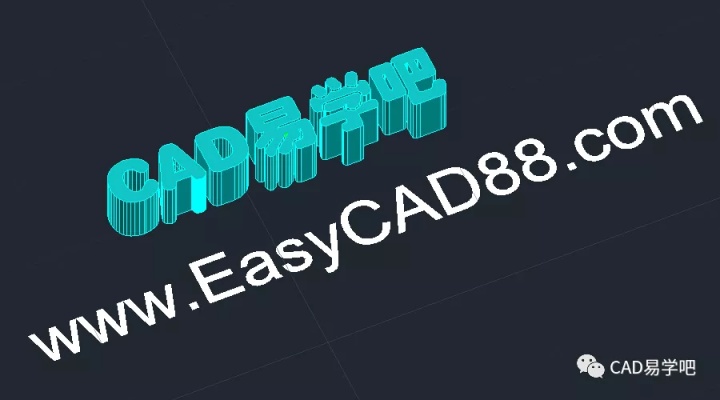

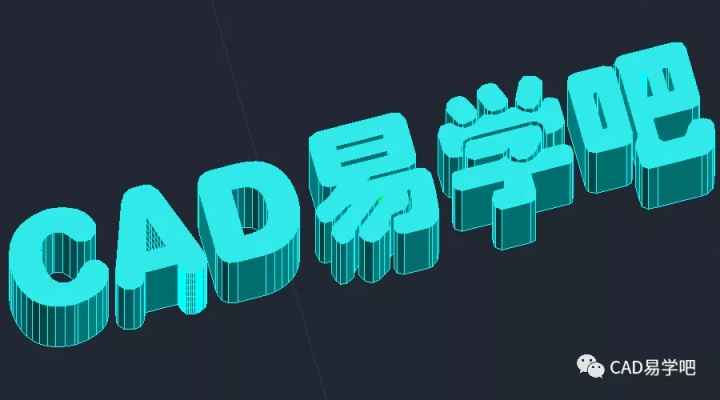

执行三维的拉伸EXTRUDE命令，选中所有面域，输入拉伸高度，就可以得到三维的文字效果了，如下图所示。
方法非常简单，大家不妨按步骤操作试试。有疑问可以关注公众号【CAD易学吧】并留言，我们会为你一一解答。
