受论坛一位大佬回贴的笔记本移动电源的做法，自己试着也做了一个，用3串2并的方式组成电池组，升压到19V供笔记本使用。

材料如下：

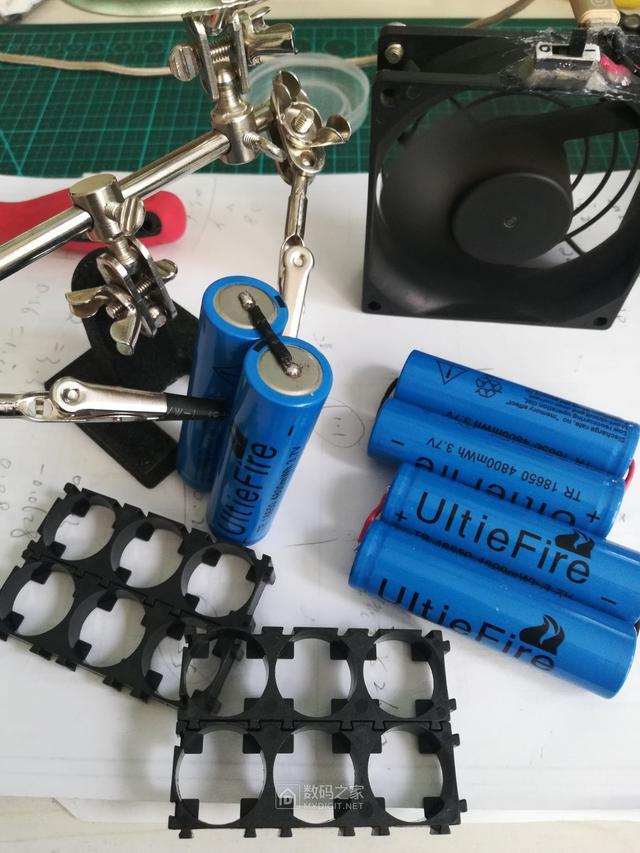

1、18650电池6个，该电池9.6包邮3个，共19.2元，以前买的，已在正负极点好锡，标称4800，mwh。貌似是1300ma的垃圾电池。

2、防水盒1个。

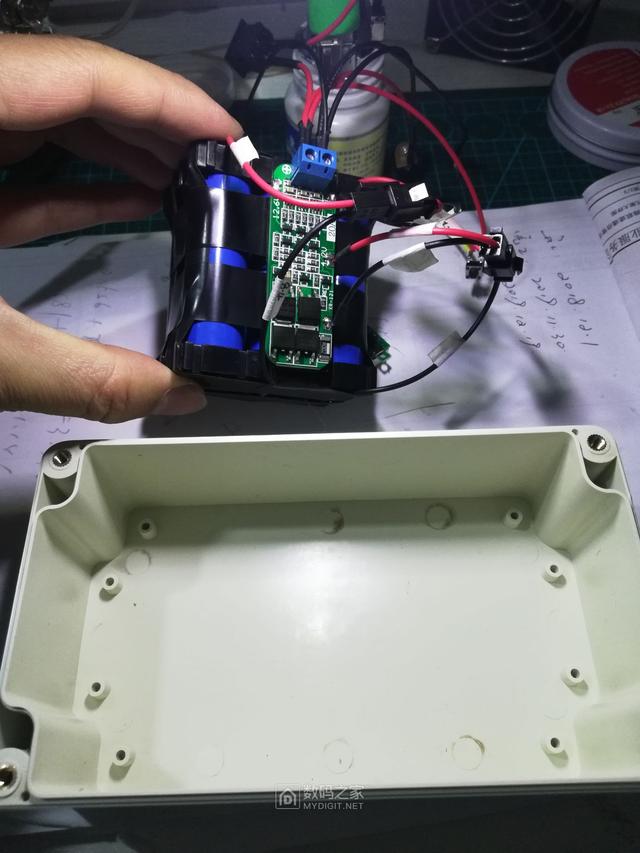

3、3串保护板1个。

4、电压表2个，1个通过微动开关测3串电池电压，1个在升压输出端显示输出电压。

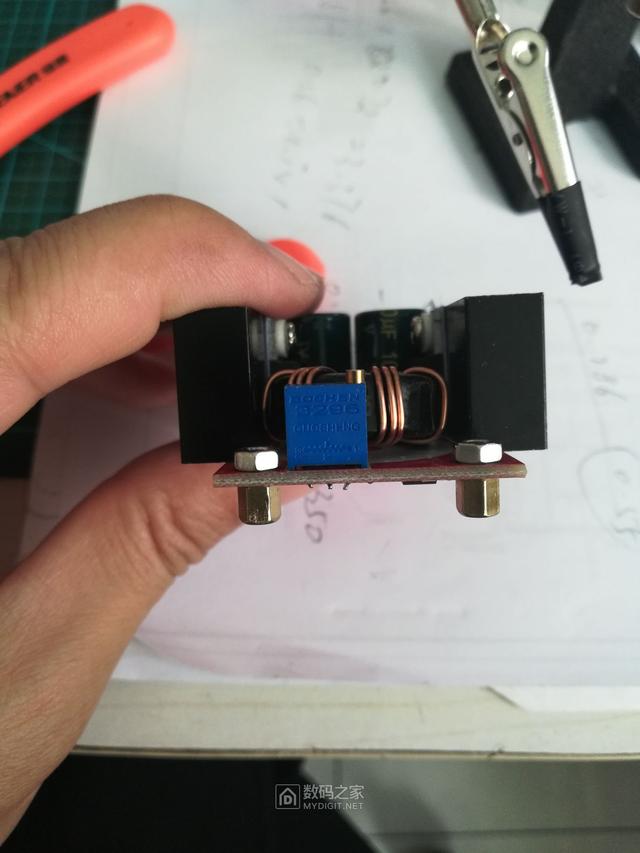

5、升压板1个。(升压板上的可调电位器拆掉，导线接出改为旋钮B10K电位器，方便调输出电压)

6、DC母座3个，开关1个，导线若干。

3串2并后充满电不到12V ，经测为11.7V，电池组2并后为11.7V，2600ma。开始充电用的手钻的12.6V充电器，充满后只有11.7V，想着用13V继续充，已充不进去。

测试如下：
1、笔记本取掉电池，直接用该电池供电，直接开机，从上午10：45到到12：45共2小时，电池电压从11.7V掉到10.9V，笔记本没额外操作，只是屏幕一直亮起的。

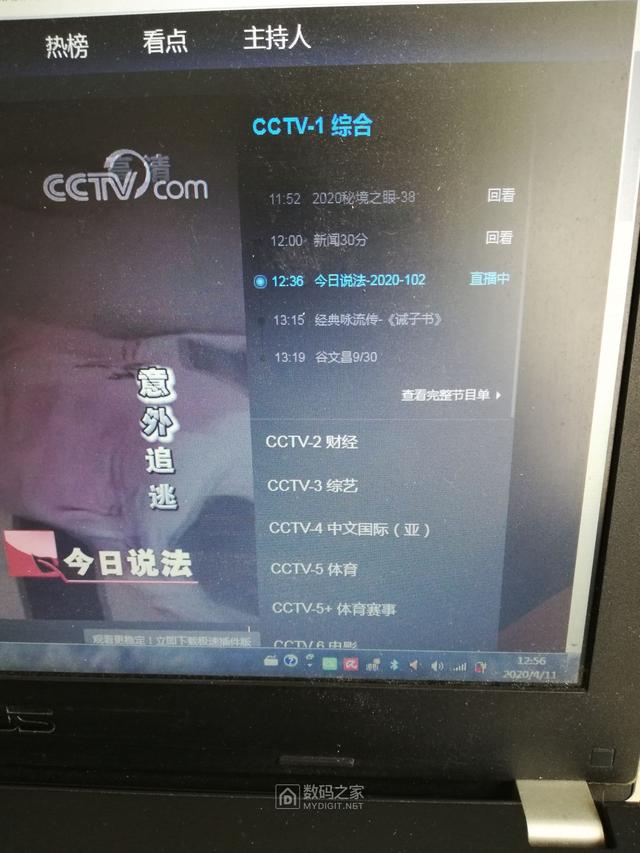

2、从12：56打开网页播放电视直播，到13：40断电关机，关机时测电池电压10.7V。

3、自然关机后，还是可以开机，怕把我笔记本搞烂了，就没继续测试了。

4、基本是亮屏无操作状态2小时，播放直播电视约半个多小时，共用2个半小时。

看来这个还是可行，撸点好电池，用4串3并或4并，估计用1天问题不大。

现在有个问题请问教各位大佬，输出端的电压表是与负载直接并联到升压板输出端的，没接负载前电压表显示正常，调输出电压也显示正常，只要接负载，电压表自己就熄了。。。这个怎么破。

准备一个防水盒子

把电压表，升压板，DC母座装进盒子中

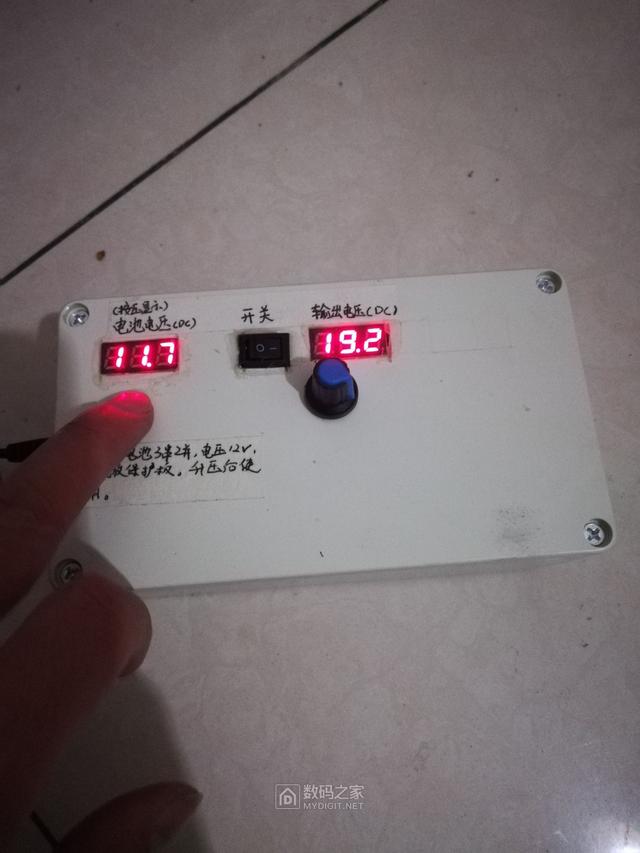

盒子正面能看到数显

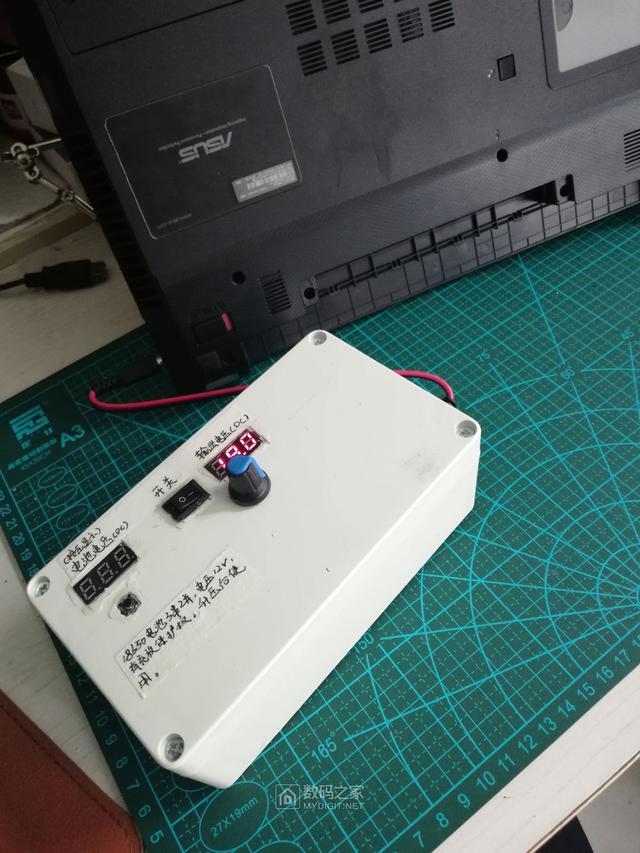

一个DIY的移动笔记本电源就做好了

通电试用一下

看了两个多小时直播，效果还行

---

谢谢观看！
