描述

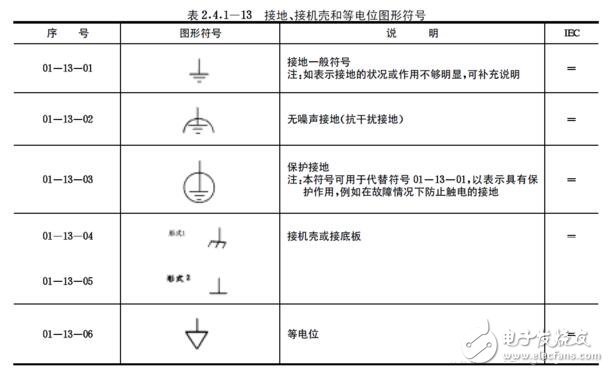

接地符号是所有电气工程师应该掌握的知识,而接地符号所表达的意思到底是什么呢?下面由小编一一为各位解答,包括一般接地、保护接地、抗干扰接地、机壳地、等电位体等等,标准制图符号请参见下图:


接地字母和符号表示的意思

PE、PGND、FG-保护地或机壳;

BGND或DC-RETURN-直流-48V(+24V)电源(电池)回流;

GND-工作地;

DGND-数字地;

AGND-模拟地;

LGND-防雷保护地。

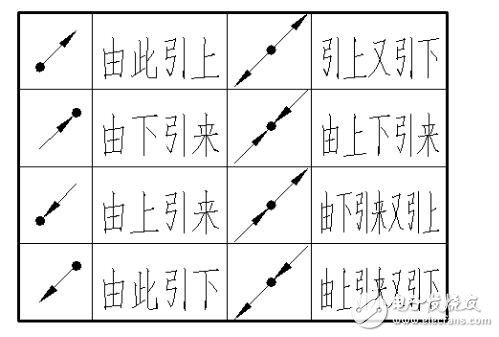

电气接地箭头符号图例

在防雷接地平面图中,表达引下线用箭头图例的意思见下图:


word文档中怎样打出接地符号?

在word文档中,制作上面接地符号方法:

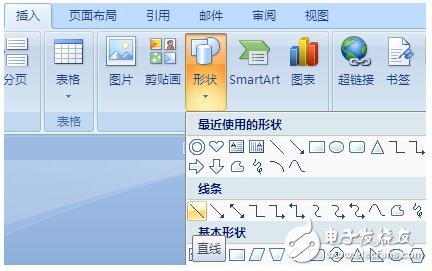

1、单击插入----形状----基本形状----直线工具;


2、按住Shift键,由左向右拖动鼠标,绘制一条水平线;

3、将此直线再复制两条直线;

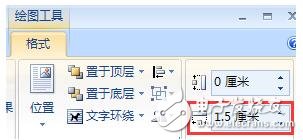

4、选中第一条直线,单击绘图工具格式选项卡,在宽度输入框中输入1.5厘米;


5、重复上面的操作,将第二条、第三第直线的宽度分别设置为1厘米和0.5厘米;

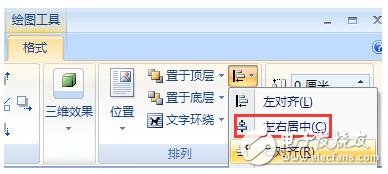

6、选中三条直线,绘图工具格式----对齐----左右居中;


7、单击插入----形状----基本形状----直线工具,按住Shift键,由上向下拖动鼠标,绘制一条垂直线;

8、用鼠标拖动垂直直线,放在相应的位置即可。
