接地模块的接地电阻主要由接地体及其连接材料的自身电阻、接地体与周围土壤的接触电阻以及入地电流在途土壤忠的扩散电阻构成，其中接地体与土壤的接触电阻和入地电流在土壤中的扩散电流是接地电阻的主要部分，占接地电阻的98%以上。

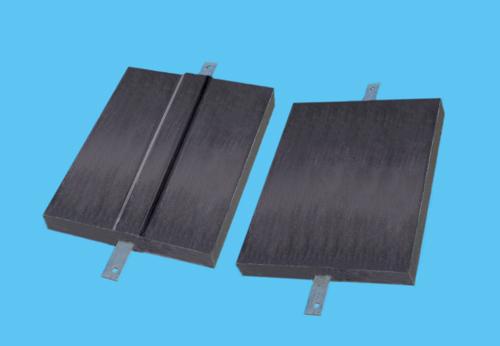

传统的接地体多为金属导体，如扁钢、圆钢、角钢、钢管、铜棒、铜板等用传统接地材料做地网受季节影响较大，接地电阻不够稳定，地网使用寿命相对较短，在土壤电阻率特别高的条件下难以解决接地问题。降阻模块以导电性、稳定性非常好的非金属材料为主，以表面经抗腐蚀处理的金属材料作骨架，通过专用设备挤压成型。

本接地模块产品与传统接地体相比具有以下显著特点

(1)降低接触电阻 降阻模块的主体材料于土壤的物理结构相似，能与土壤结合为一体，使接地体与土壤的有效接触面积比金属接地体大许多倍，增大了接地体的有效散流面积，极大降低接地体与土壤的接触电阻，因此能显著提高接地效率，减少地网占用土地面积。

(2)接地电阻稳定 降阻模块自身有很强的吸湿能力，是它周围的土壤保持湿润，保证接地模块有效发挥导点作用;同时，接地体中导电物的导电特性不受干湿度、高低温等季节变化的影响，因此能提供稳定的接地电阻。

(3)减少地电位反击 降阻模块的非金属材料使电阻率相差巨大的金属与土壤之间形成一个变化比较平缓的低电阻区域，当大电流冲击时，可降低接地体、接地线暂态电位梯度，降低跨步电压和接触电压，减少发生地电位反击的概率。

(4)使用寿命长 降阻模块的主体本身是抗腐蚀材料，它的金属骨架采用的表面经抗腐蚀处理的金属材料，因此该接地体总体抗腐蚀性能优良，使用寿命达到五十年以上。

性能特点

(1)自身电阻降低，在高电阻土壤中，降阻效果明显;

(2)耐腐蚀、无毒害、使用寿命长、安装方便，减少施工工作量;

(3)能吸湿保湿、特别是在高旱、高寒地区，改善土壤周围条件;

(4)物理性、不受酸、碱、盐、高低温所限，适宜于任何的土壤条件;

(5)大电流冲击阻值不增加，也不变硬、发脆、断裂现象。
