PMS150G,是应广科技最近推出的一颗纯IO的低单价8脚IC,最大资源为SOP8. 也有SOT23-6的封装,封装引脚和PMS150C完全兼容。
PMS150G的烧录,必须要使用PDK5S-P-003或者PDK5S-P-003B,对于SOP8的标准IC,烧录方式和PMS150C-S08完全一致。但是对于SOT23-6的封装,烧录就显得要麻烦一些。原因是PDK5S-P-003或者PDK5S-P-003B,在烧录时需要对IC做管脚测试。在没有做任何申明的情况下,烧录器也是不知道具体需要烧录哪一颗IC,这样会造成只连接对那几个烧录引脚的情况下,是有很大机会烧录不了IC的。
PMS150G-SOT23-6, 开发环境本来是希望我们通过烧录器后面的JP7去飞线来烧录,但是使用JP7飞线的方式也并不会简单。可以参考一下PMS134-HTSOP20,使用JP7烧录的方法。所以,我们还是考虑自制的SOT23-6的烧录座的使用方法。
调试成功后,第一步需要对烧录PDK做一次转换:
转换步骤:

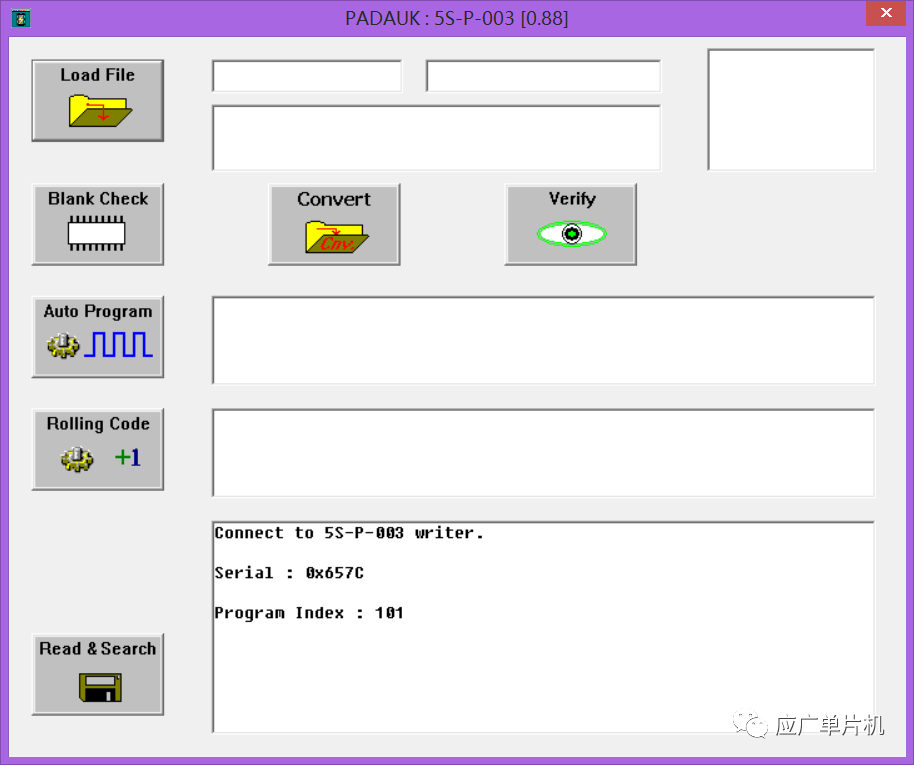

打开FPPA IDE,进入如下画面:

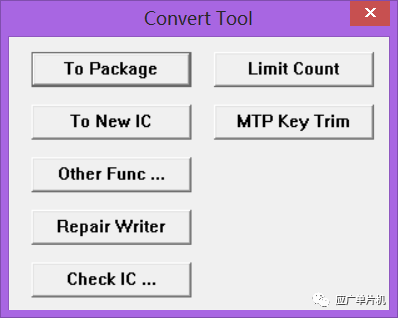

2. 点击上图中的“Convert”按钮,会弹出如下对话框:

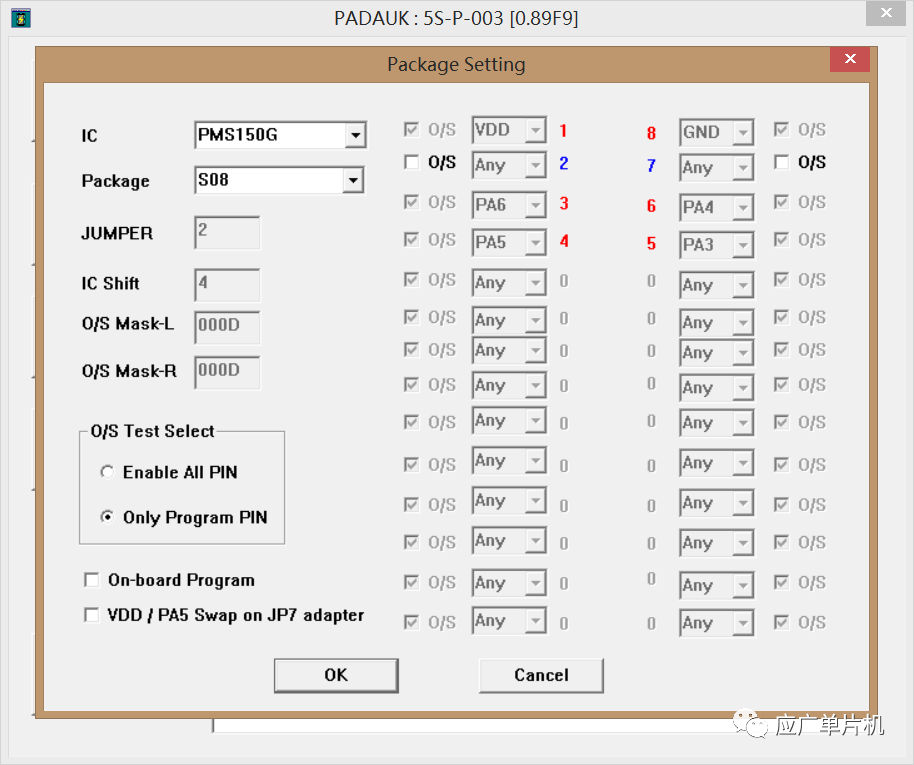

3. 点击上图的“To Package”按钮,然后根据具体路径找到需要烧录的PDK文档,选中并打开文档,会弹出如下对话框。
此时需要忽略上图界面的引脚分配示意图,在O/S Test Select区域选择“Only Program PIN”,然后再点击OK。

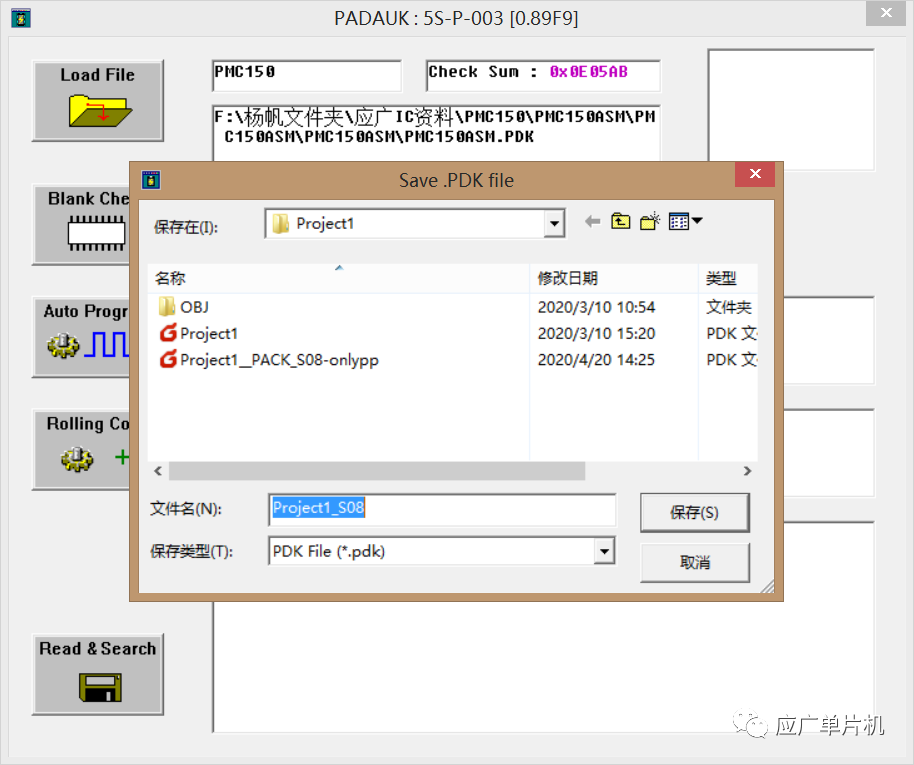

然后,系统会自动将原烧录档添加一个后缀“_s08”,并提示请求保存。如下图

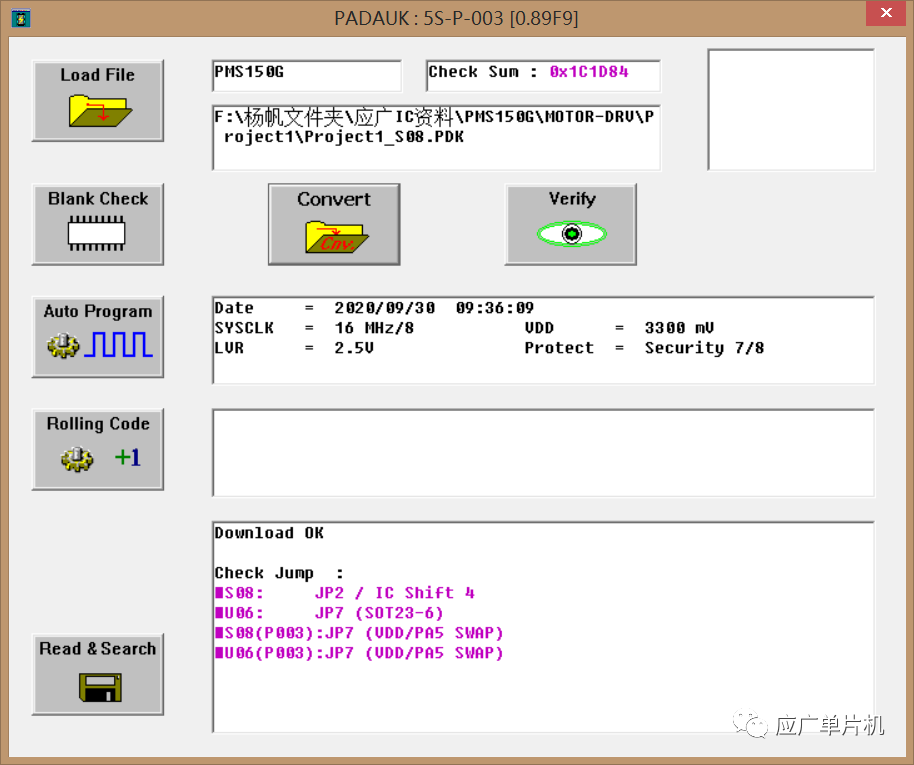

点击保存进入下一步页面,如下:

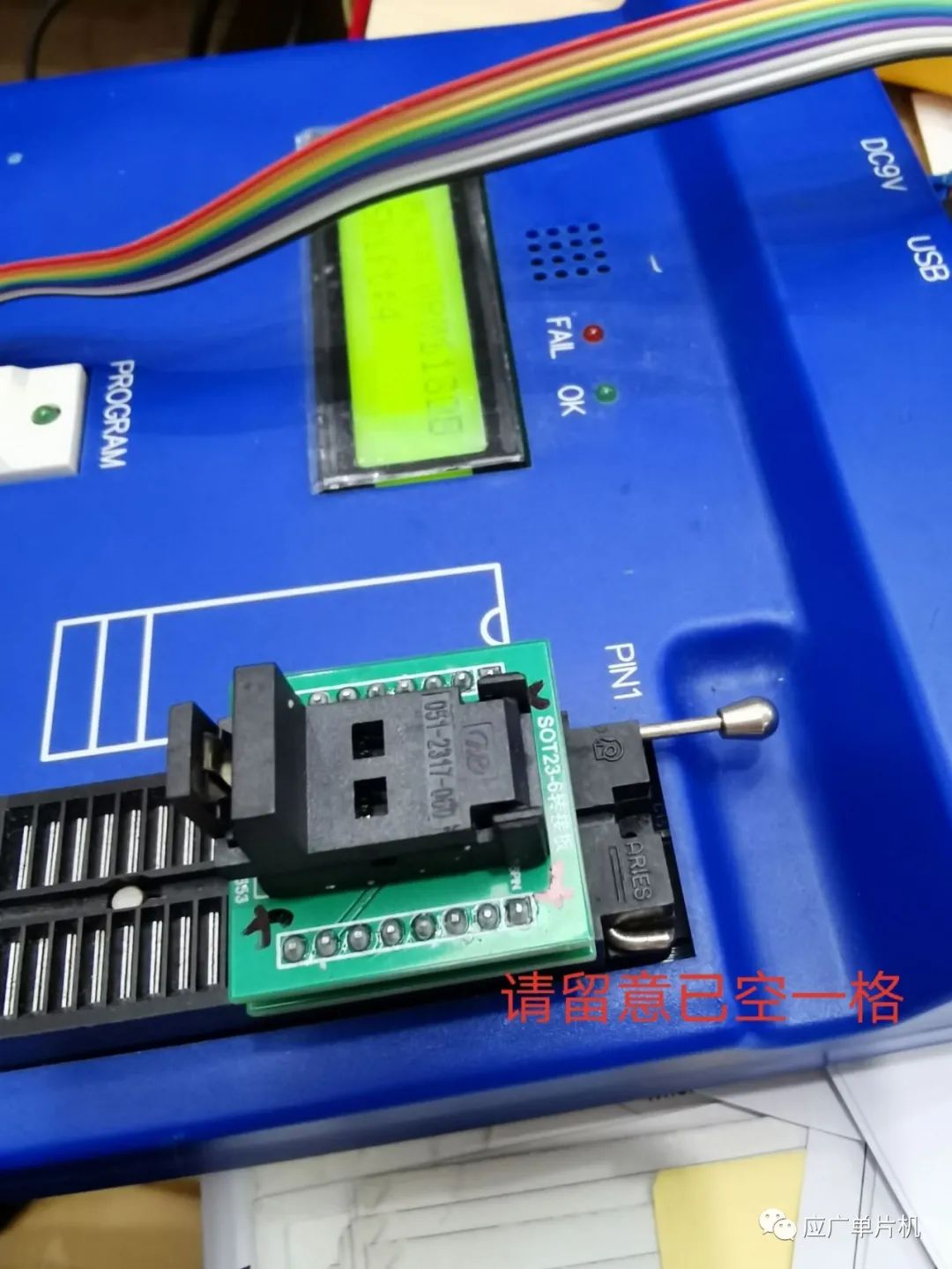

此时提示SOP8,使用JP2,离烧录手柄处跳开4格。因自制烧录座,是采用最早PDK3S-P-002的SOP14的引脚分配来设计的,在VDD上面已经空了3格,所以此时只能跳一格,插入烧录座,并确保背部烧录座是在JP2位置。
IC的放置是正对烧录座,烧录座上字体显示是锤子90度方向(站立),SOT23-6的第一脚朝左下方方向,放进烧录座,此时烧录器会显示"IC ready"表示放置成功。再点击"PROGRAM"按键就可以完成烧录。
