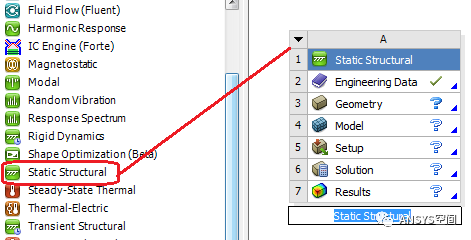

引言:目前工程上主要有螺栓,过盈,焊接和胶粘四种常用的连接方式,本文基于ANSYS Workbench环境,引入内聚力模型来实现对胶粘结构界面开裂失效的计算,文中的界面失效参数为随意给定,不是工程实际测试数据,仅起到演示作用! 1.问题的描述 如图所示给出了胶粘结构的三维模型,该胶粘结构由上下钢板组成,中间通过胶粘接到一起。(胶不需要建模,其影响主要通过内聚力模型实现) 上下板的材料为结构钢,粘结层的材料模型采用基于开裂的能量释放率内聚力模型,其中最大法向接触应力5MPa,法向开裂的临界能量释放率250J/m2,最大切向等效接触应力为2MPa,切向滑动临界能量释放率150 J/m2,人工阻尼系数1e-5。 如图所示,给出了胶粘结构的约束位置,在如图B和C位置设置位移载荷,其值为0.004m,方向相反。 2.软件操作要点 2.1 建立分析系统
