在做软件或应用解决方案的时候，一定会涉及到总体架构图或应用架构图的绘制，今天就谈下在架构图的绘制时候需要考虑的一些关键内容。

总体架构构图

对于总体架构沟通在类似智慧城市整体解决方案，企业总体IT架构解决方案中用的比较多。即不针对单个业务系统，而是面向整个行业或整个企业的IT整体架构解决方案。在这些图中，一般一个大的业务系统，类似CRM，ERP等也就是一个方框的位置。

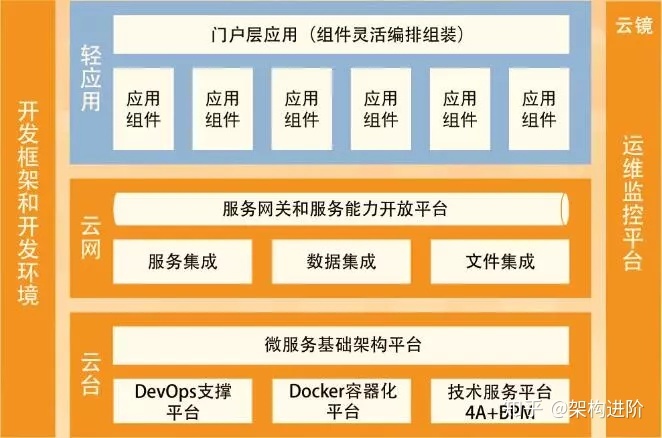

这类总体架构重要的一个体现就是分层，一般还是底层的IaaS基础设施资源层，然后是中间的PaaS平台服务层，接着是上层的应用层。注意在当前微服务架构新模式下，上层的应用层本身又会拆分为中台层+上层的应用层。应用层在上面是门户层。

对于PaaS平台服务层，关键的内容还是技术平台，数据平台，集成平台等，技术平台本身又包括了应用托管平台和中间件资源池，传统的4A，流程平台，也包括了各类技术服务的提供。具体PaaS平台服务层要规划哪些内容，可以结合实际的项目需求来进行规划。
