前面讲过怎么绘制沉降曲线图，只是针对性的讲述了一种观测曲线的绘制，其实，我们在沉降观测过程中，需要提供的曲线种类还有其他好几种，并且这几种对分析数据非常的重要。

建筑变形分析系统功能介绍的文章中，介绍了所有的曲线类型，但是我们日常观测中，不需要一一列出，只需要有针对性的提供给甲方即可，那我们需要提供的曲线图有哪几种呢。

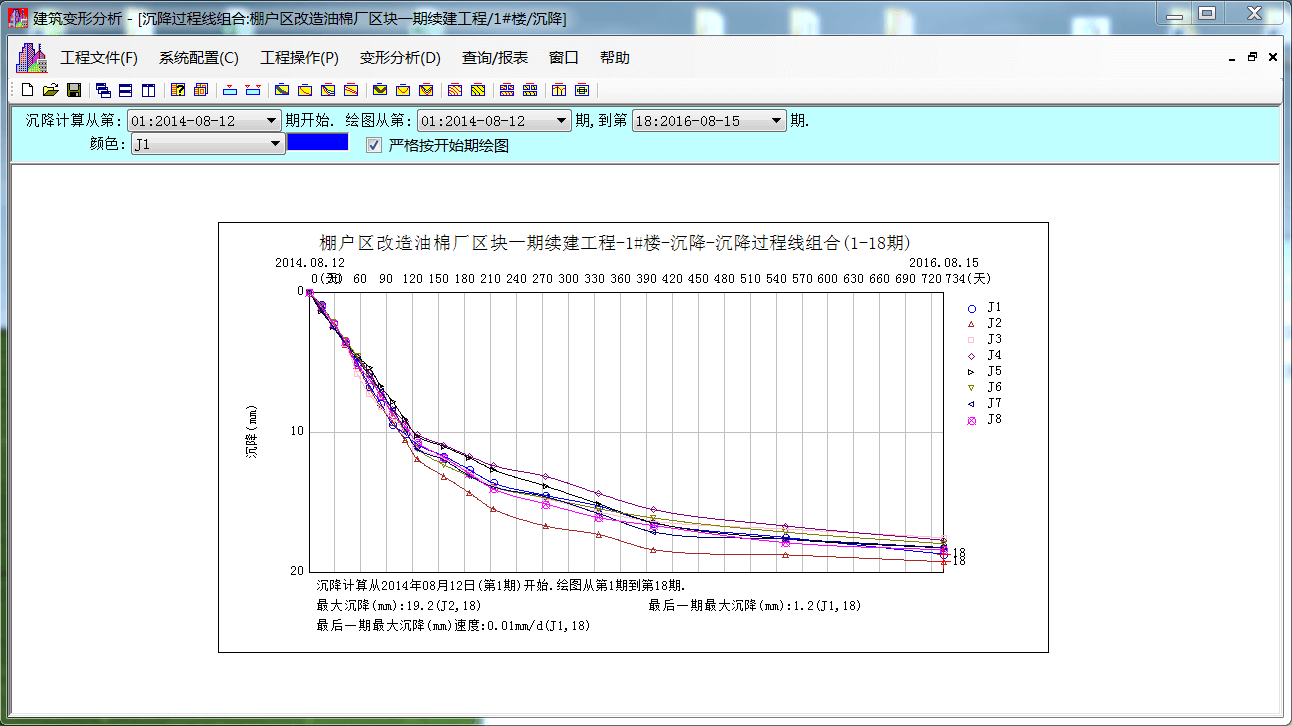

沉降观测过程线组合

此类曲线形式，最终体现在沉降观测总结报告中，平时的观测过程中，不需要提交。

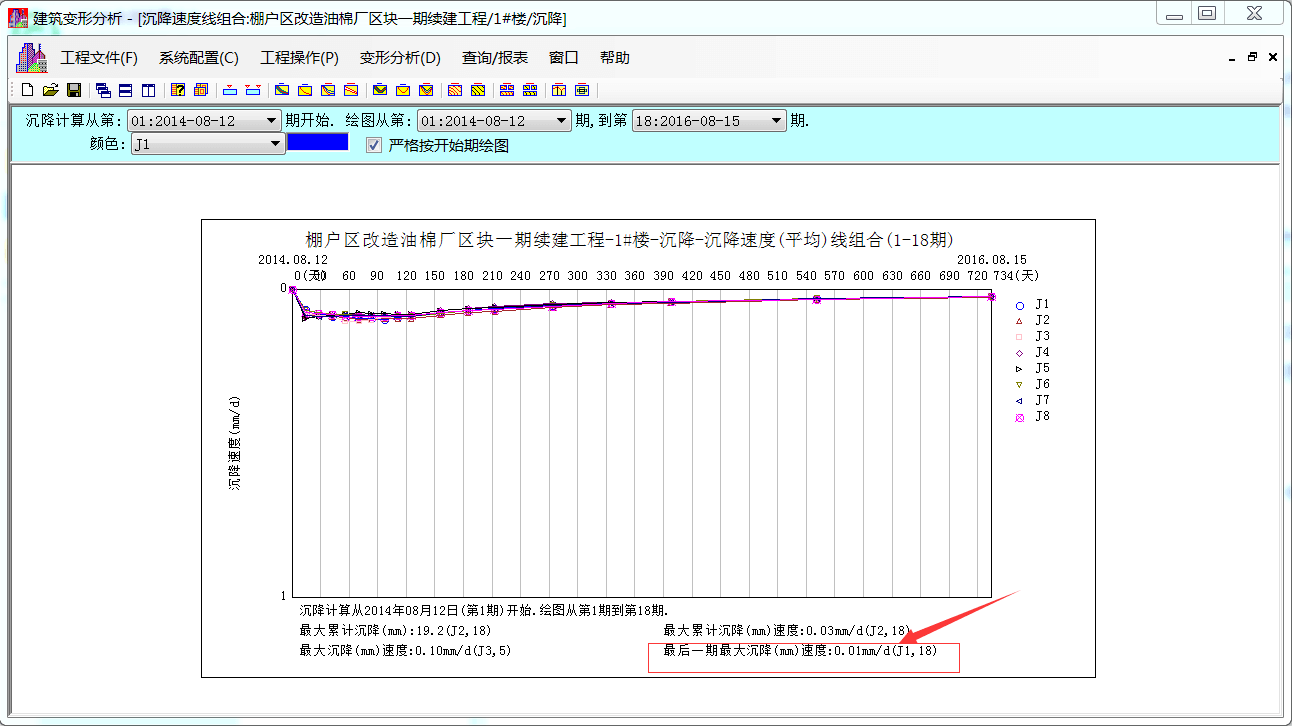

沉降速度线组合

此类曲线形式，主要是满足观测变形允许值范围内，最终当最后100d的沉降速率小于0.01～0.04mm/d时可认为已进入稳定阶段。所以我们需要结合沉降速度线看一下，满足不满足小于0.04mm/d，就可以。

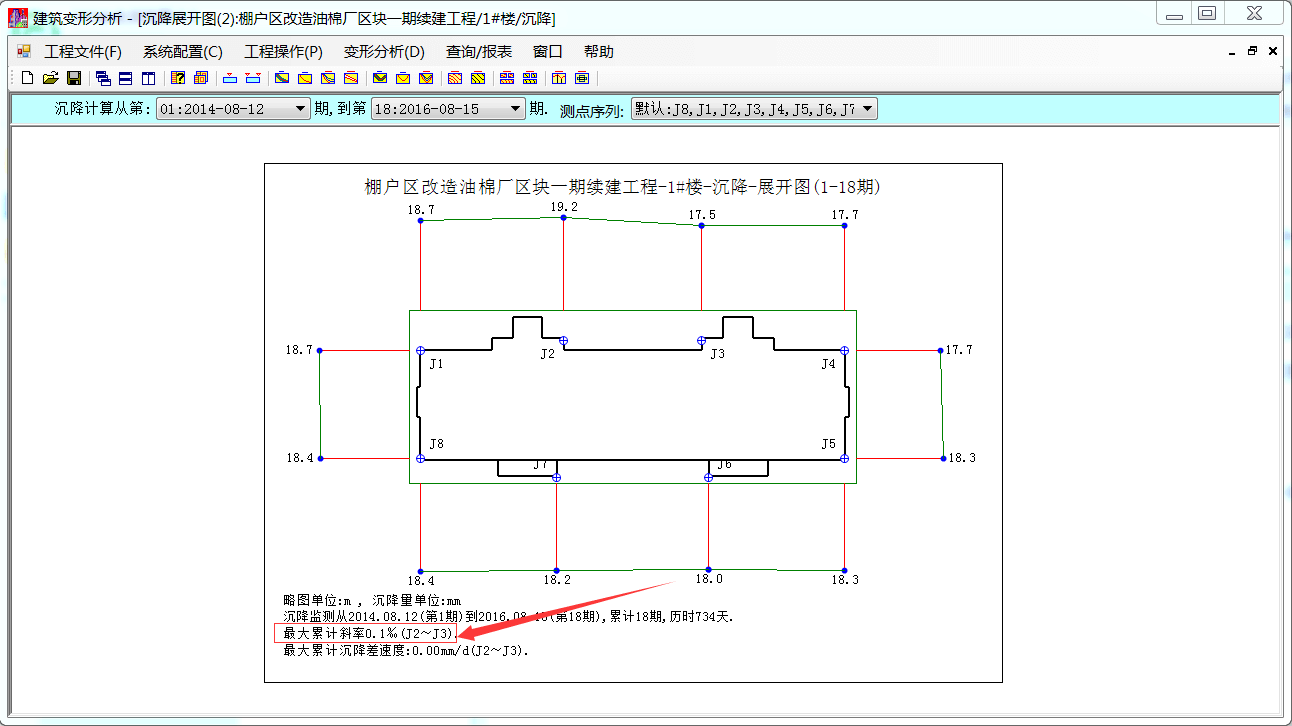

沉降展开图2

此曲线类型可以直观反映出沉降差异，主要看有无较大的沉降差出现，结合实际现场情况查看有无裂缝。无需提交甲方或者施工方。

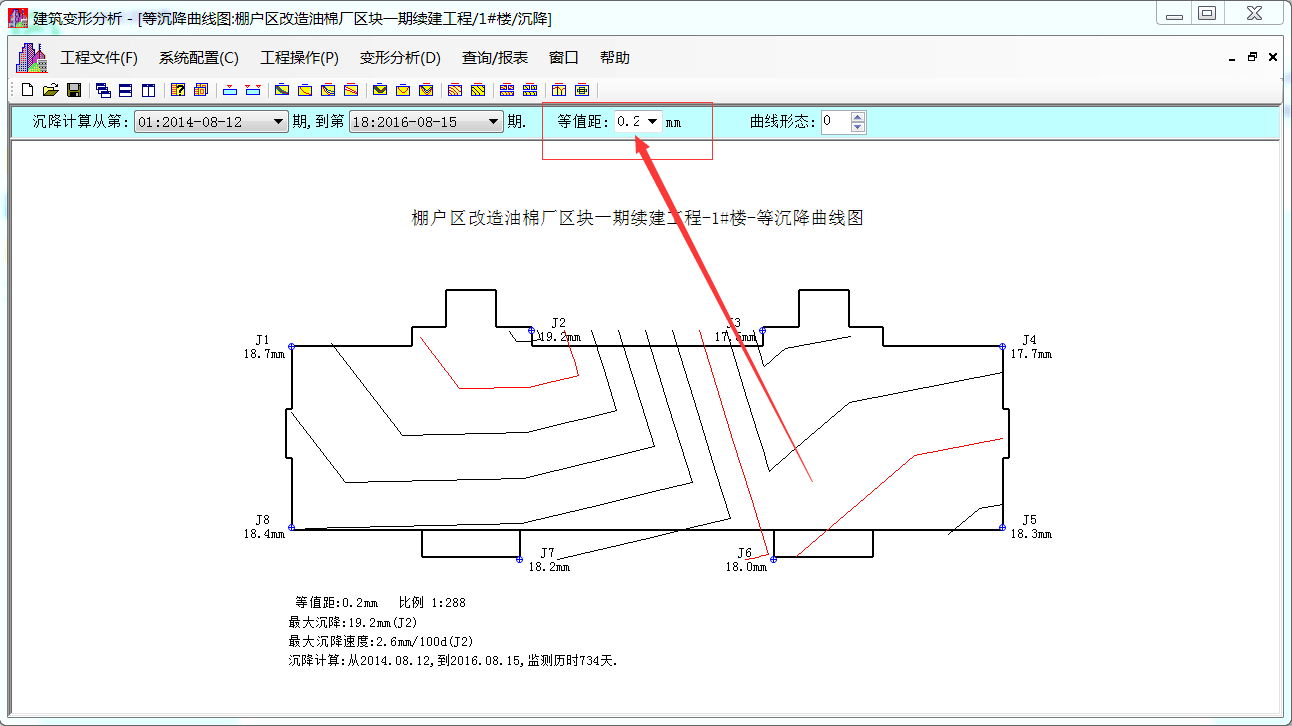

等沉降曲线图

此曲线类型需要提交到最终的沉降报告中，同样是反映了沉降差有无过大的情况，也是总结报告的必备资料。

基本上面提到的四种类型的沉降观测曲线可以满足我们的观测需求，利用建筑变形分析系统简单快捷高效，所以软件方面的优势也是很大，已经完全取代了过去手工计算的方法。
