此图是在一个正20体的基础建模的，从第1——第4步画了一个正20面体。如果不想画这几步，20体的X_T 文件在今日网盘里，可以下载后在此基础上画后面的内容。 此图还有个缺陷，因为是在球体上用的分割线，所以花瓣两端大小不一样。

建模过程

1.在【前视基准面】画草图。

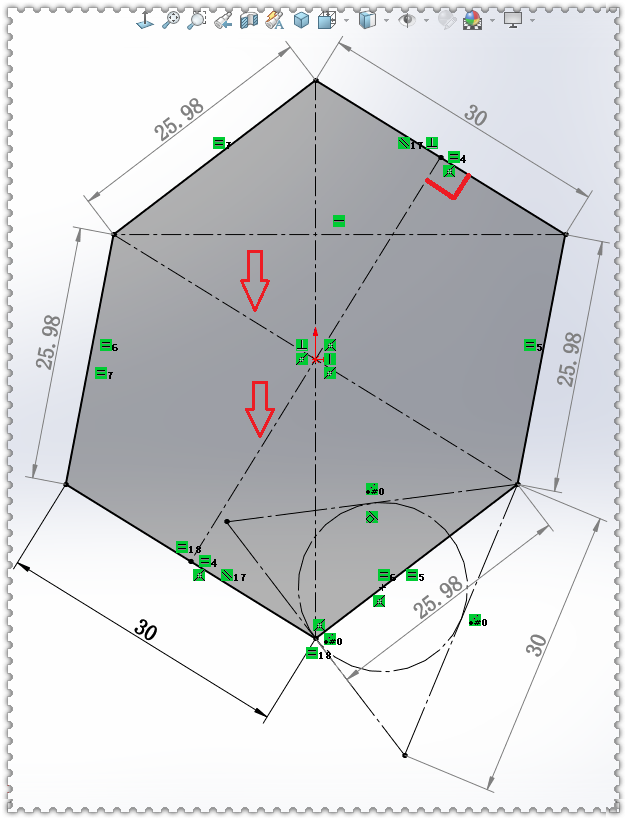

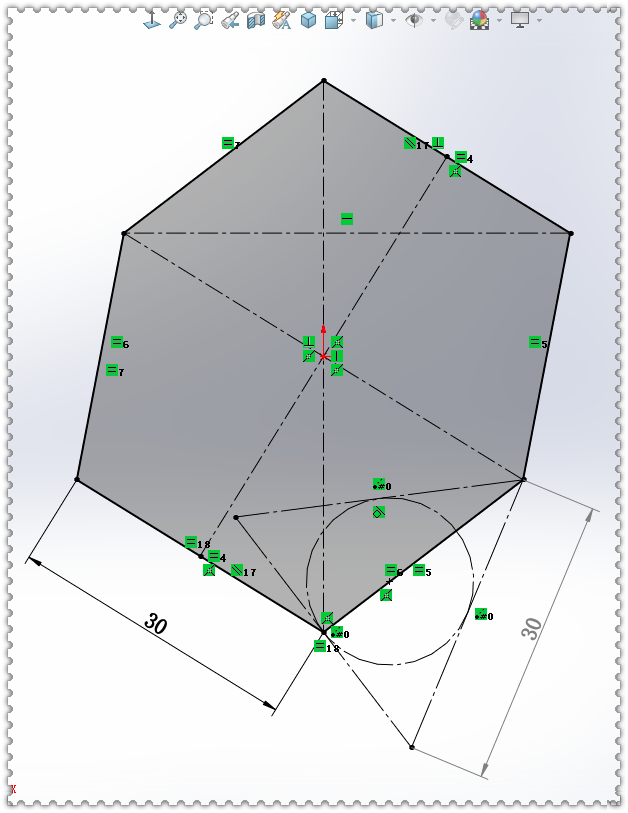

1-1.图中只有一个驱动尺寸：30 ，其余相等长度添加相等几何关系；三根中心线与原点中点几何关系；(右上角和左下角斜线平行几何关系与竖直中心线的中点关系，只能有一个，否则会过定义)

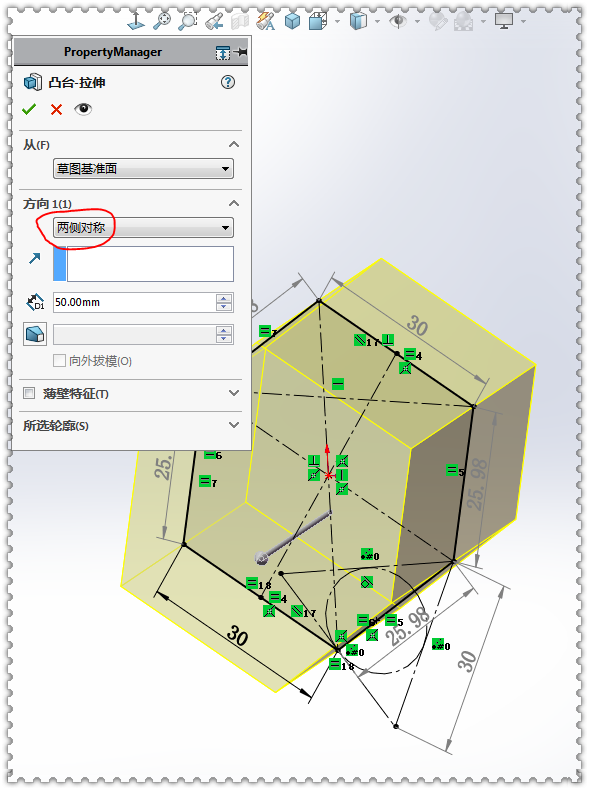

2.【拉伸凸台】两侧对称：50 。

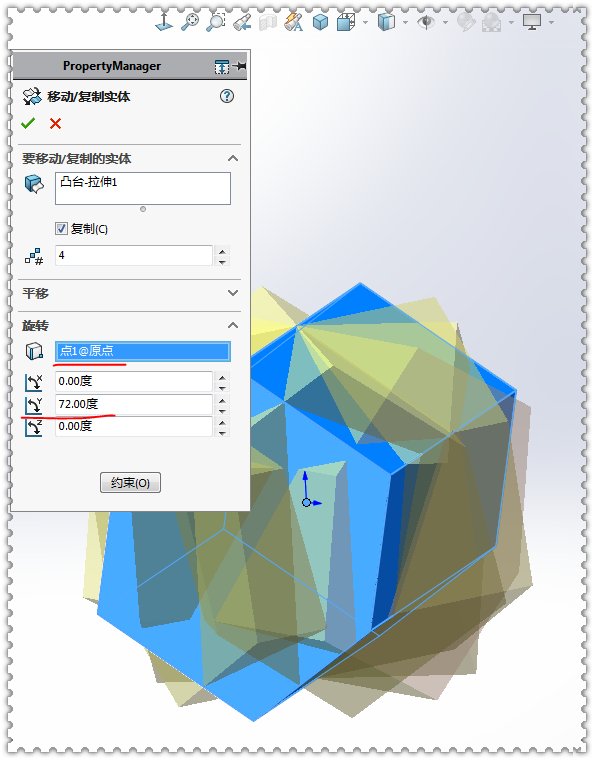

3.【移动/复制】复制：4个；旋转点：原点；Y轴：72度 。

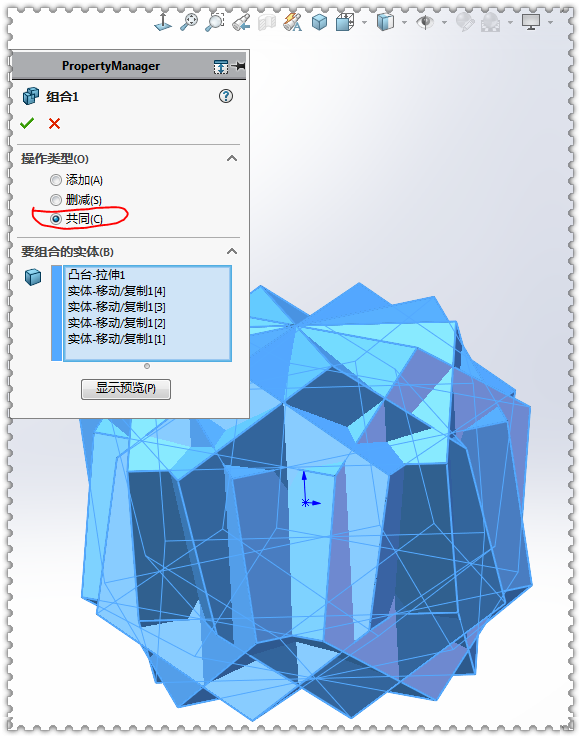

4.【组合】共同。

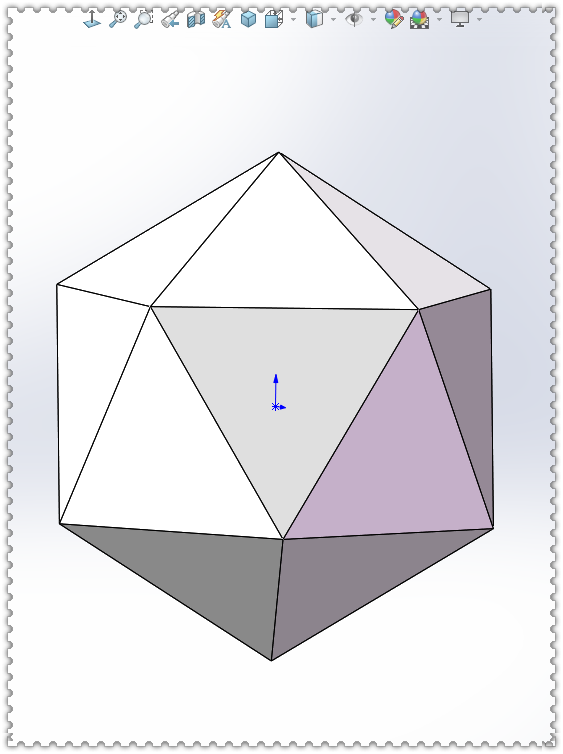

4-1.正20体完成。

5.在【前视基准面】画半圆。

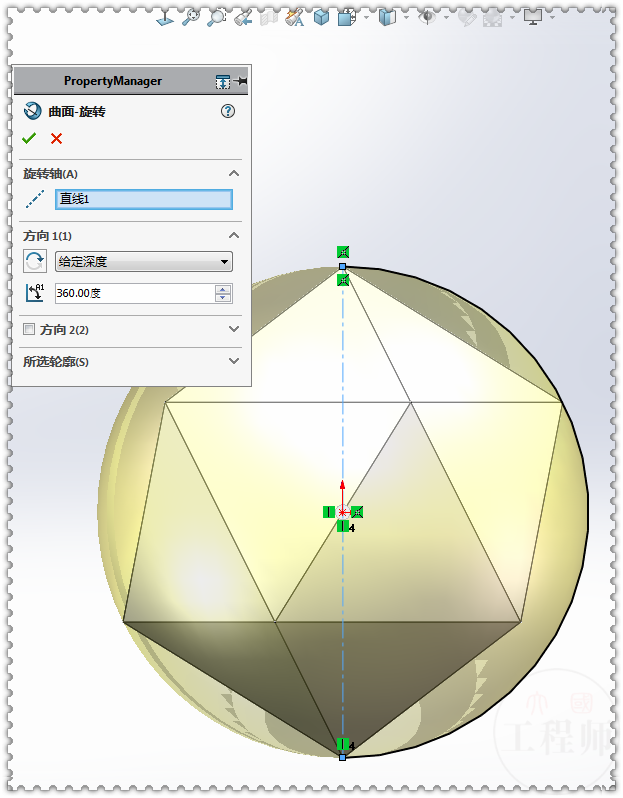

6.【曲面旋转】。

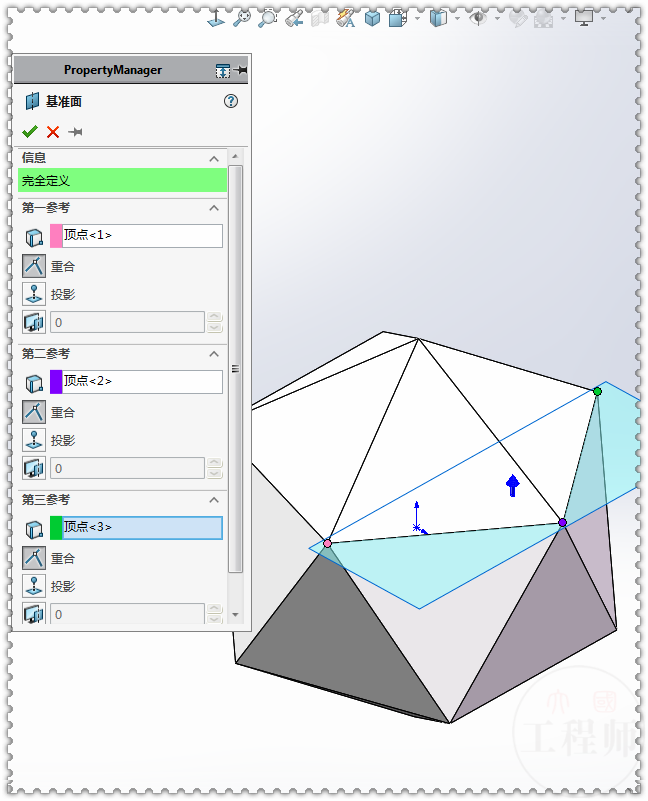

7.新建【基准面】参考三个端点。(先隐藏上一步的曲面)

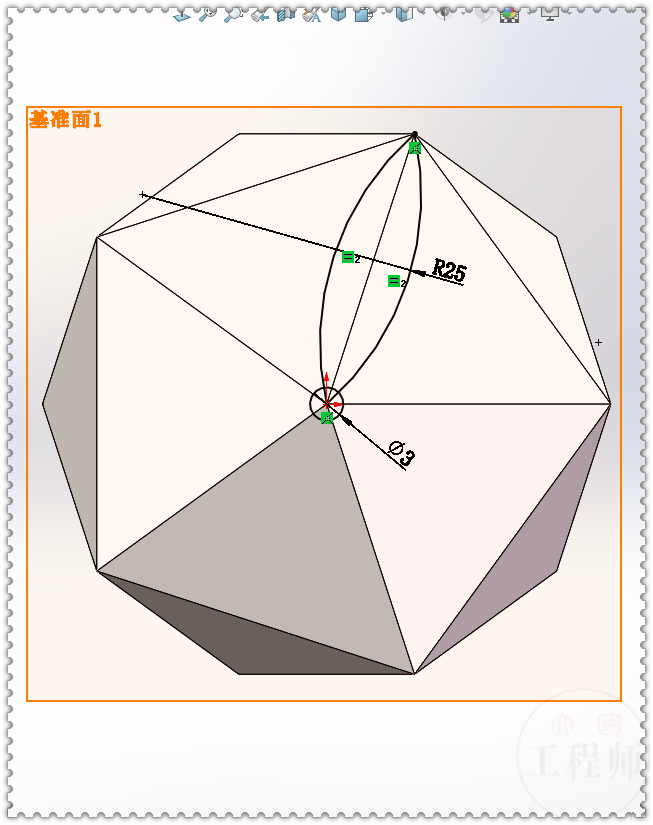

8.在【基准面1】上画两个圆弧。

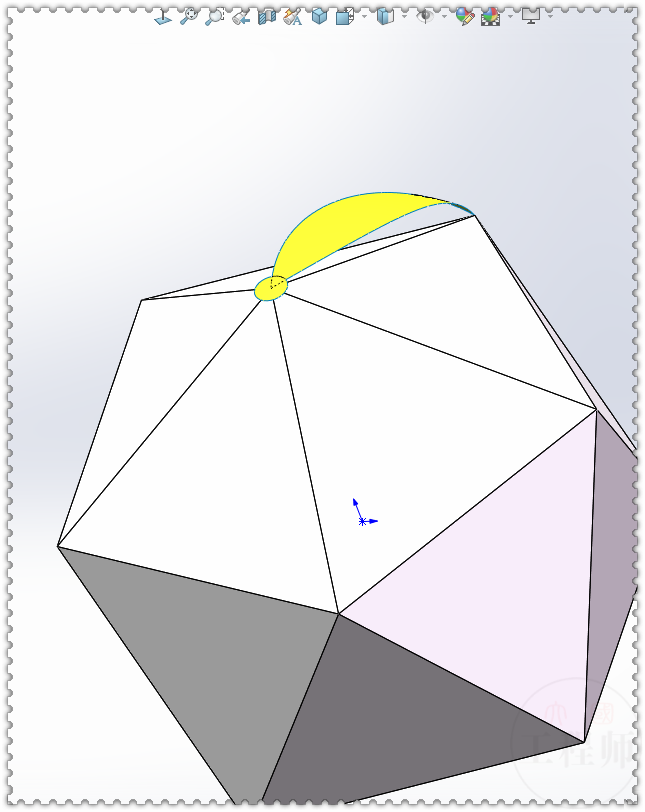

9.【分割线】投影的到球面上，单向、反向打勾。

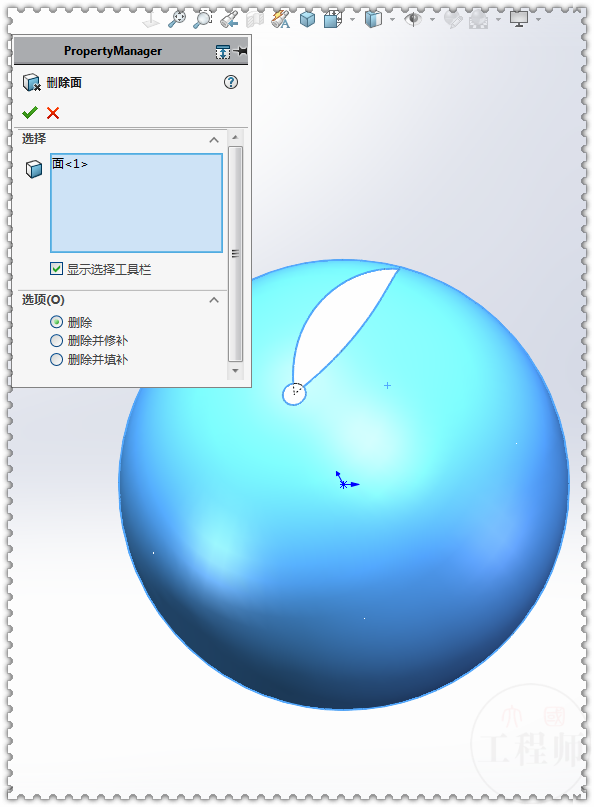

10.【删除面】。

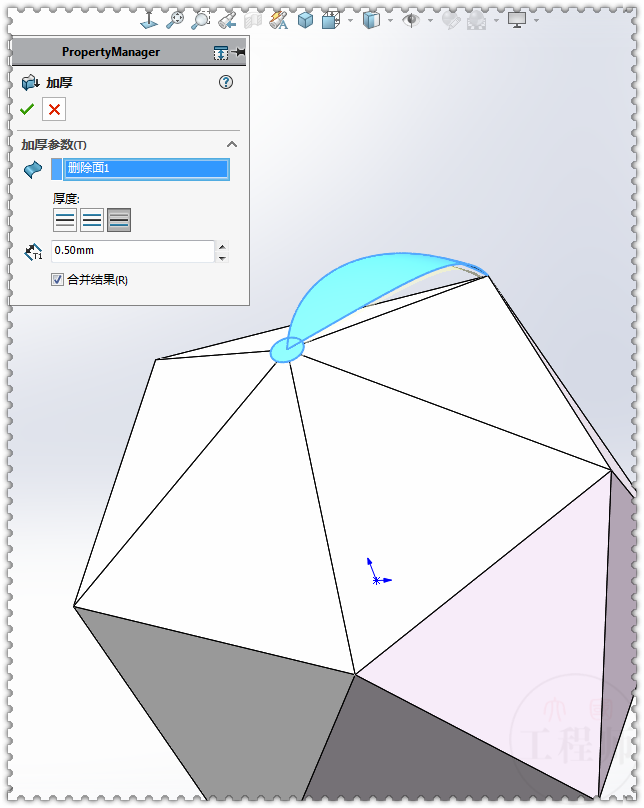

11.【加厚】。

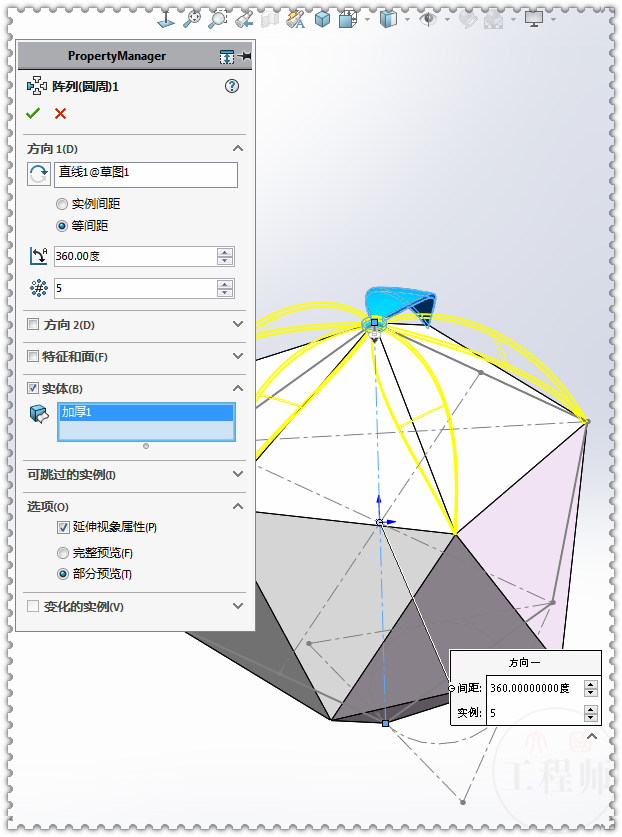

12.【圆周阵列】实体 ，方向：草图1的竖直线，数量：5个 。

12-1.如果没有画草图1 ，那就新建一个【基准轴】。

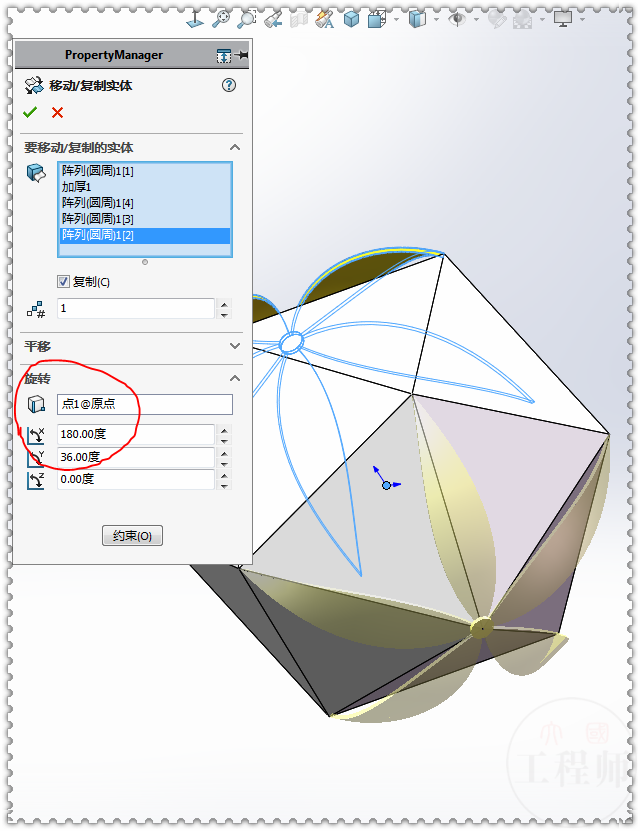

13.【移动/复制实体】选中5个实体，旋转点：原点 ，X：180度 ，Y：36度 。

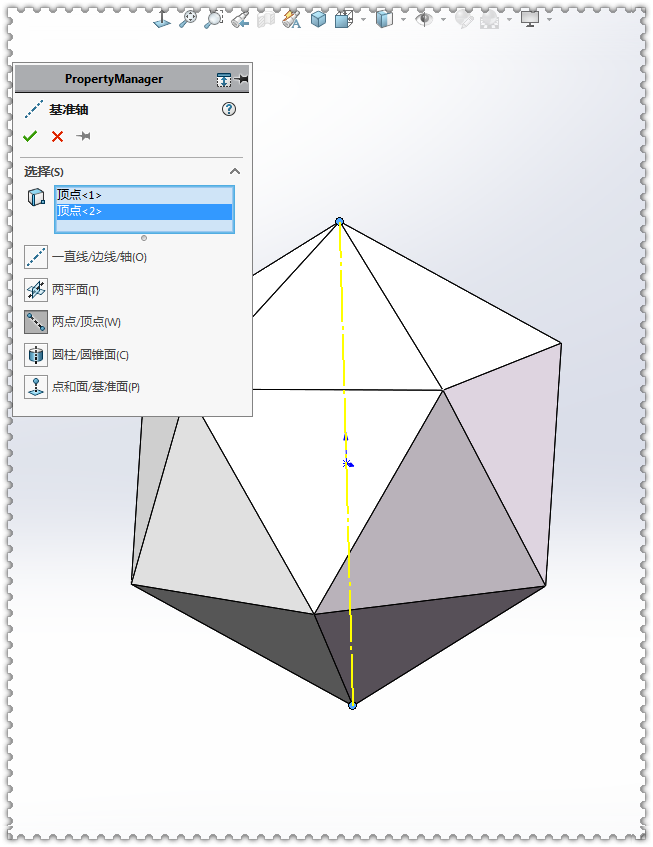

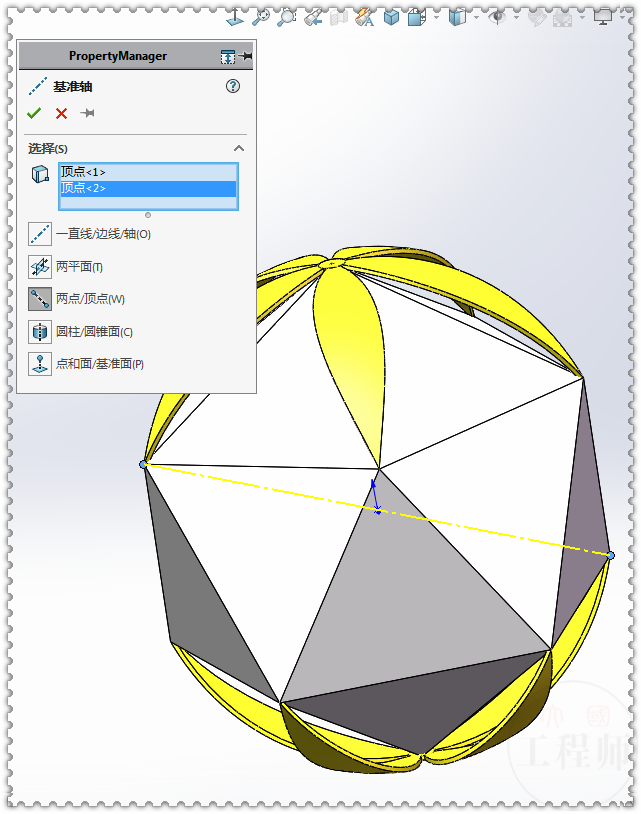

14.再建一根【基准轴】，选两个端点 。

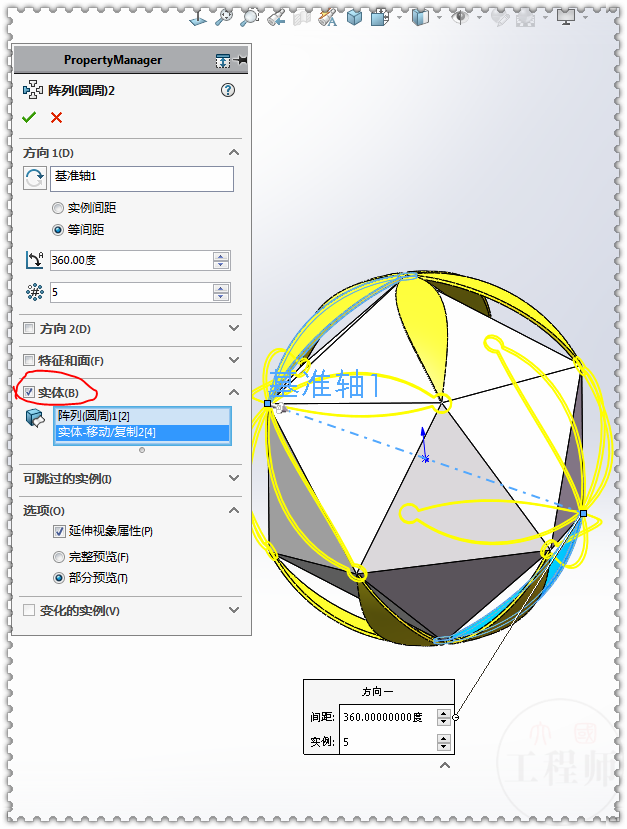

15.【圆周阵列】实体 ，选中基准轴旁的两个实体 ，阵列数量：5个 。

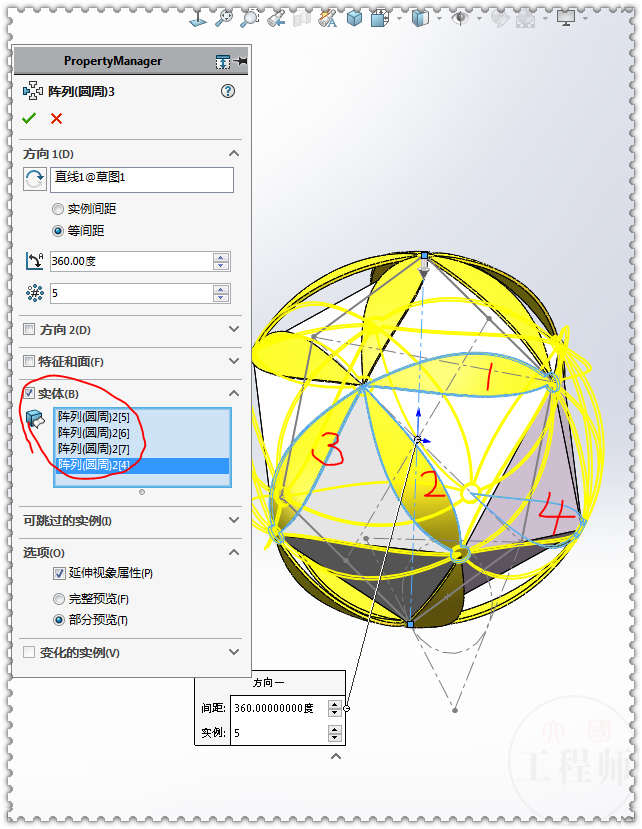

16.【圆周阵列】阵列方向：基准轴1 ，选中图中的四个实体 ，阵列：5个 。

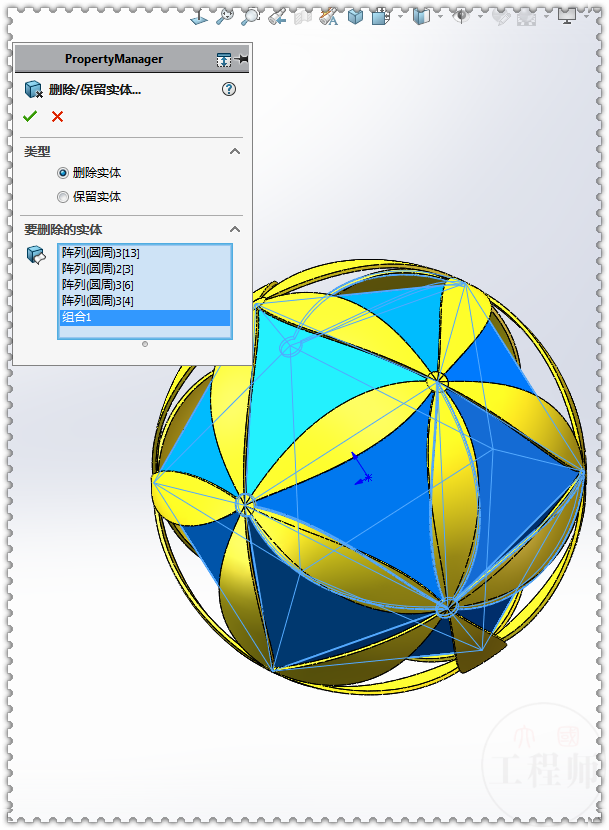

17.【删除/保留实体】20面体 和 阵列实体重复的4个实体。(重复的实体可以在上一步用跳过实体)

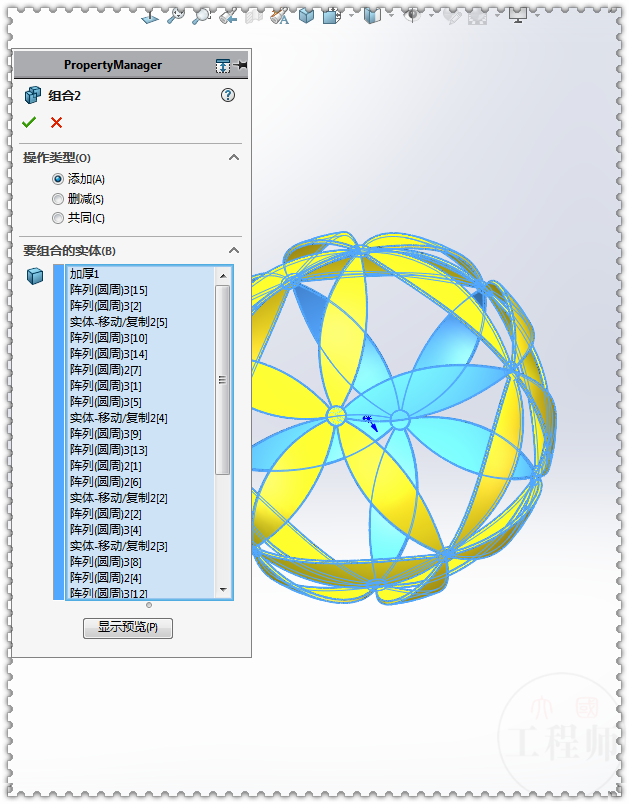

18.【组合】。

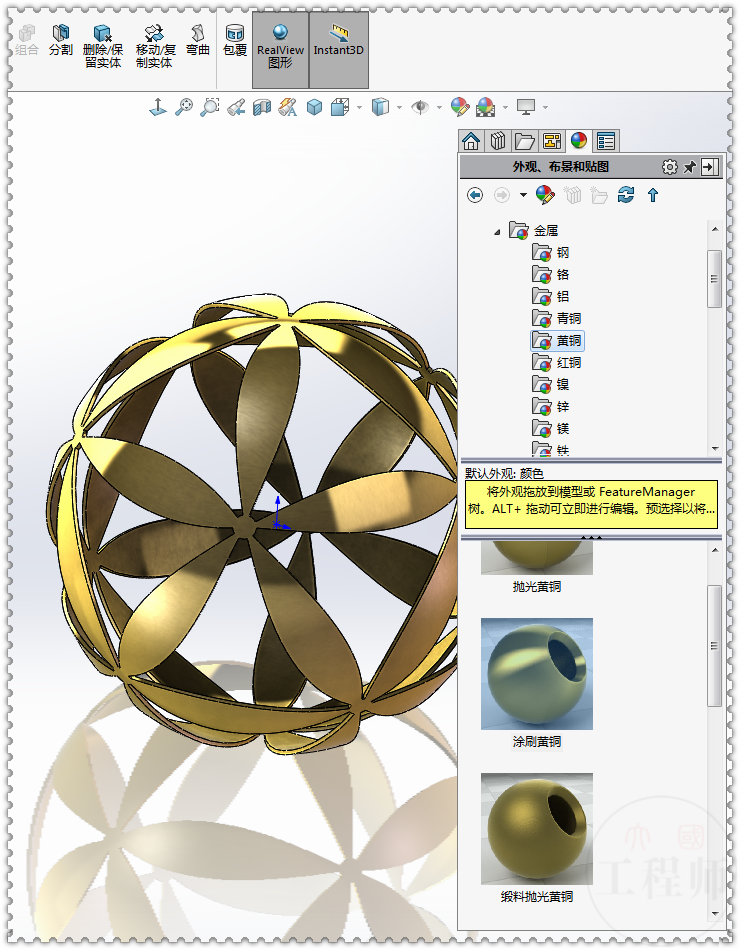

19.添加外观。

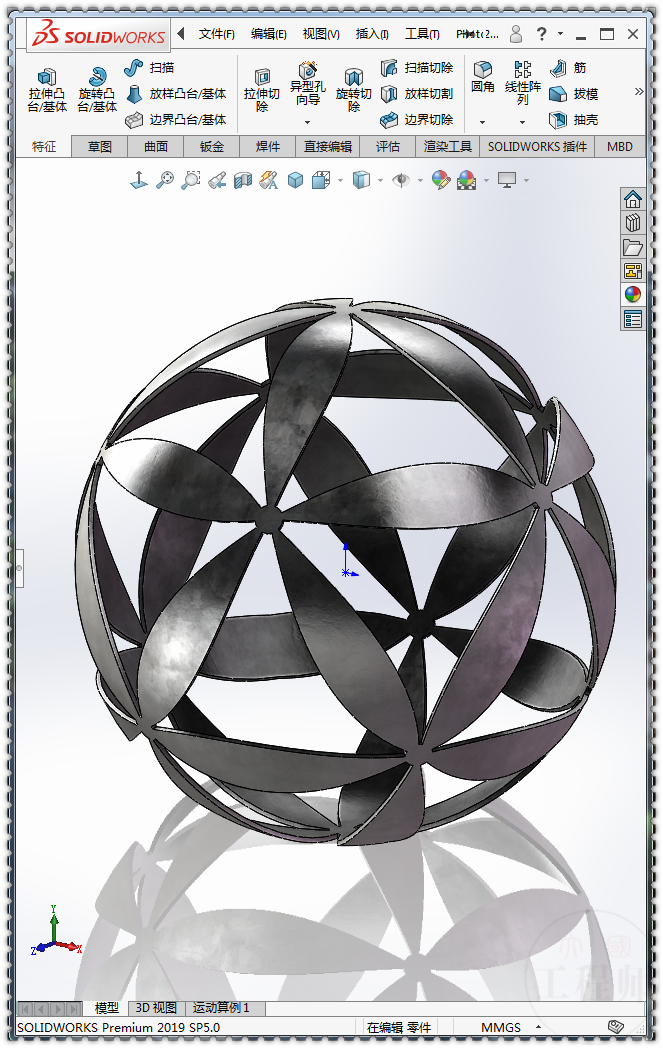

20.完成。

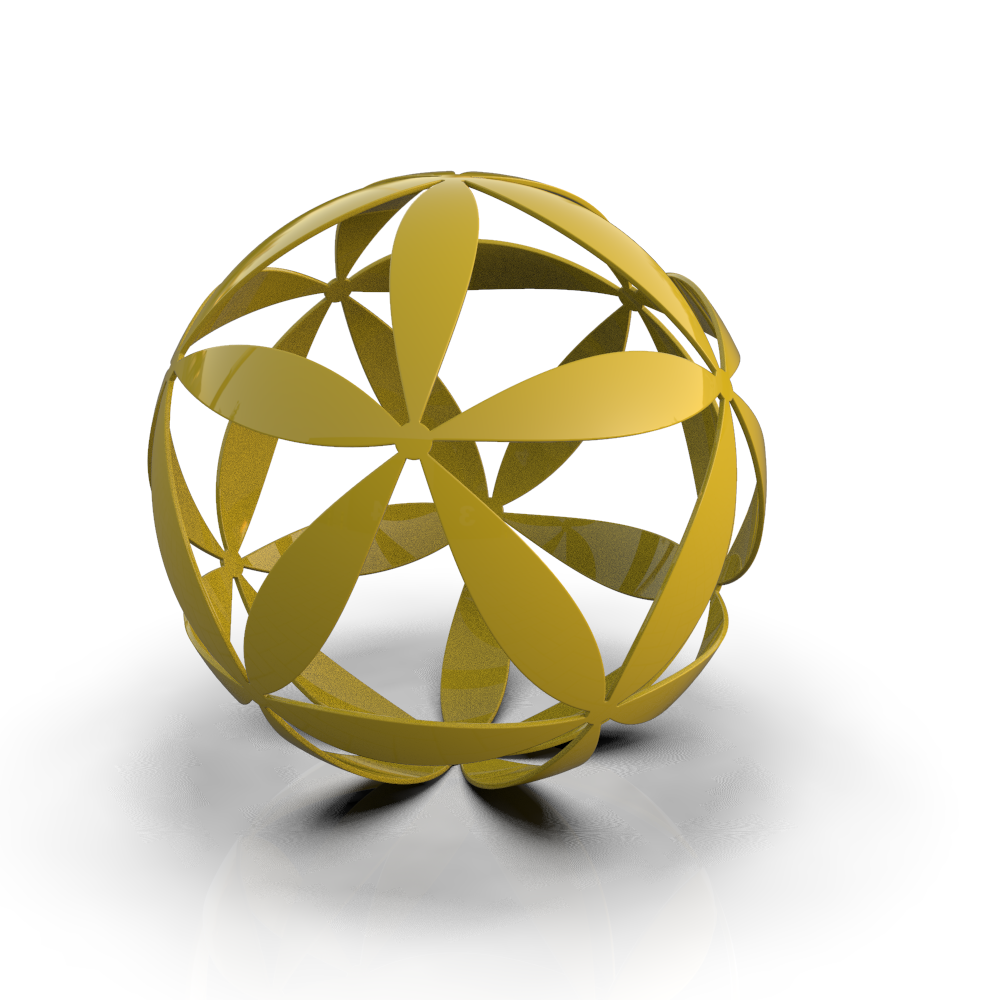

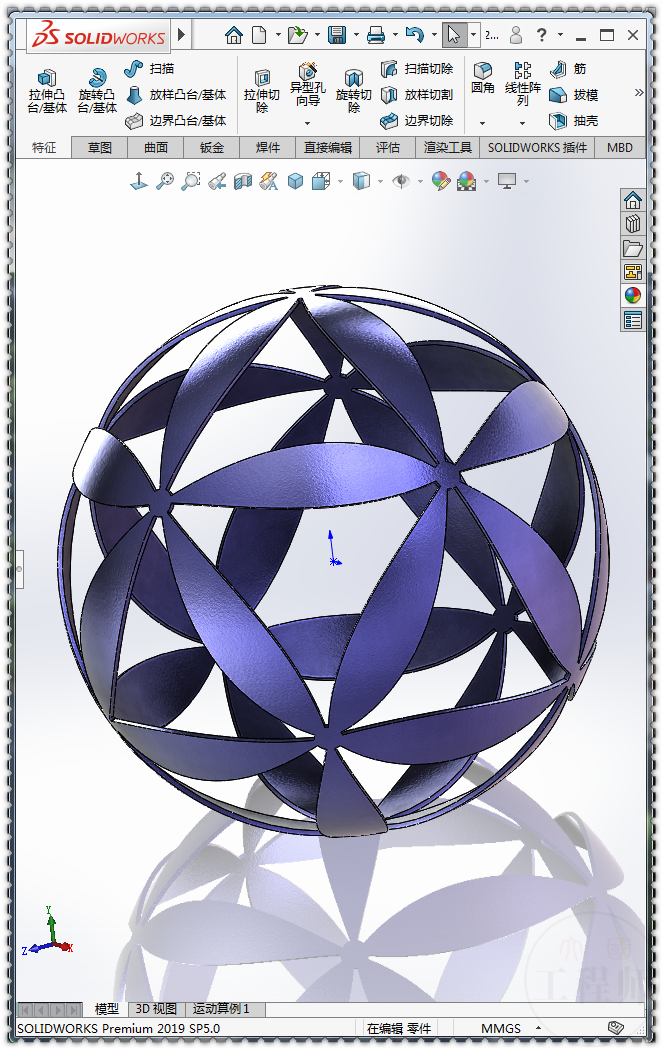

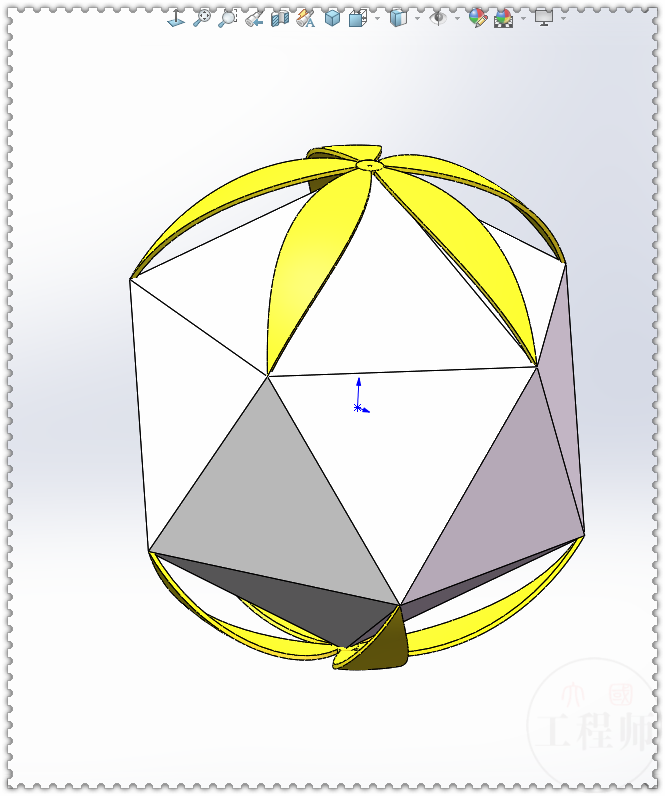

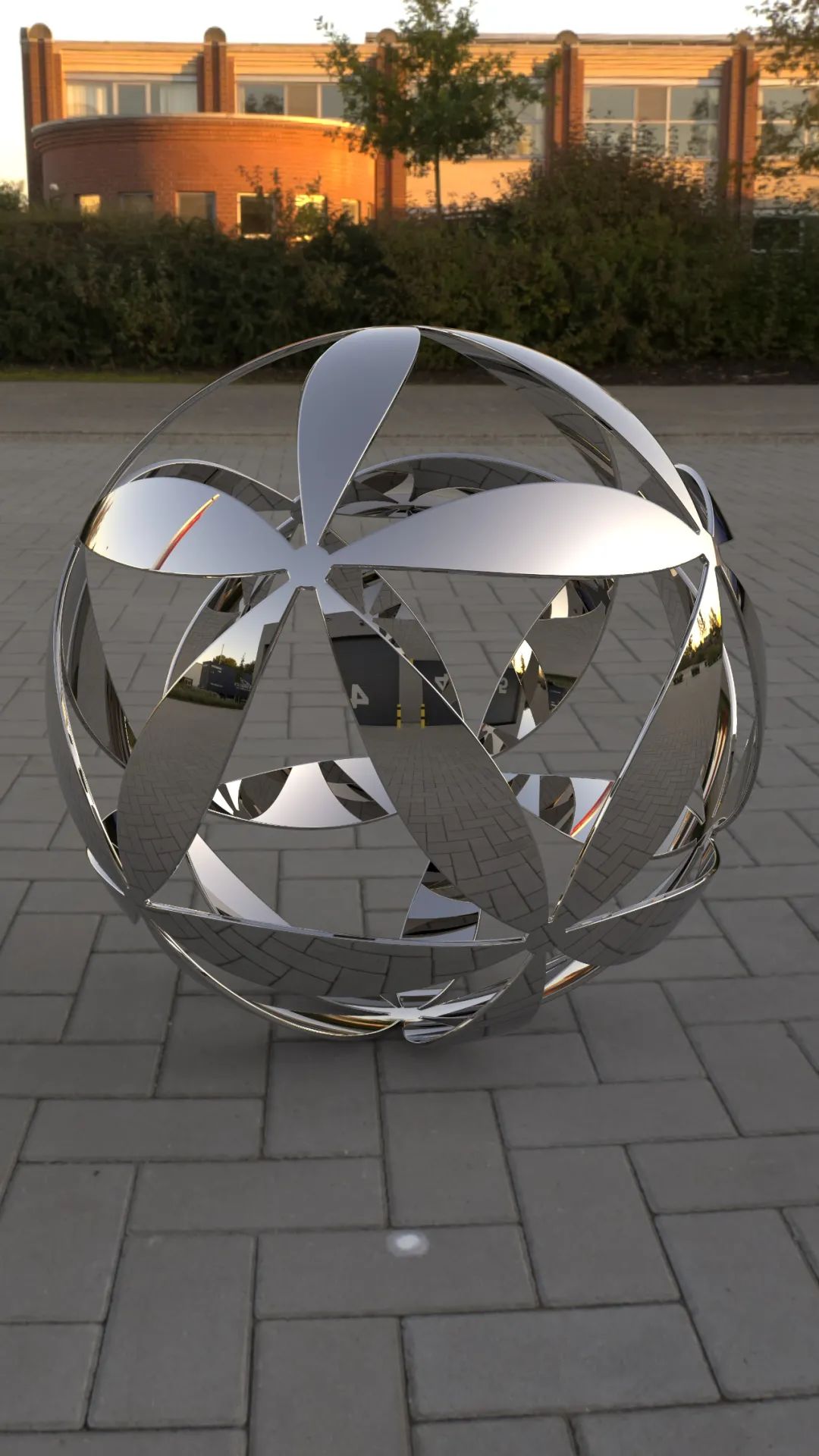

21.简单渲染一下：
