TaoTronics是Sunvalley深圳市泽宝电子商务股份有限公司旗下的音频品牌，产品线涵盖降噪耳机、真无线耳机、运动耳机、条形音箱和蓝牙适配器多种产品类型，其产品主要面向海外市场，在境外电商平台上有着不错的销量。

今天我爱音频网要拆解的是TaoTronics SoundSurge 47主动降噪蓝牙耳机，它采用头戴式设计，头梁长度可调节，带有柔软的蛋白质耳垫；耳机采用40毫米的大尺寸单元，蓝牙主控芯片来自高通，支持cVc 6.0通话降噪功能；开启ANC主动降噪续航约20小时，可以使用一天。

下面就通过详细拆解来看一下其内部构造吧~此前我爱音频网曾经拆解过TaoTronics的一款真无线蓝牙耳机。

一、TaoTronics SoundSurge 47 开箱

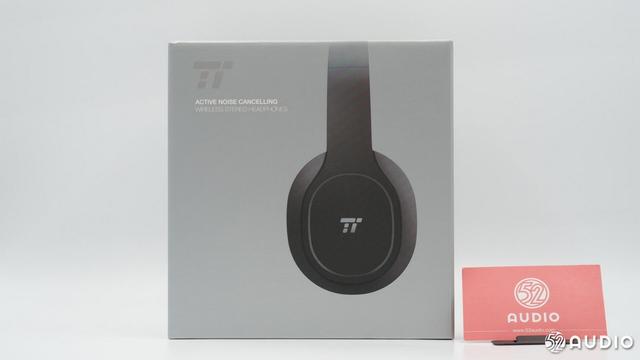

包装盒以深灰色调为主，有耳罩一侧的渲染图，左上角是TaoTronics的品牌Logo，产品类型是主动降噪无线立体声耳机。

包装盒背面更加简洁，一个红色的圆贴纸代表里面的产品是红色的，耳机型号“TT-BH047”。

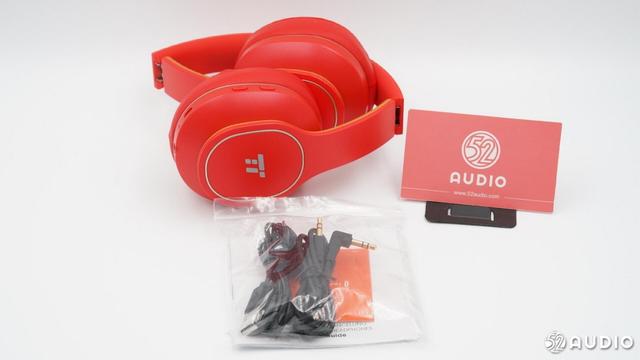

包装盒内物品，TaoTronics SoundSurge 47耳机、充电线和音频转换线，没有附赠收纳包。

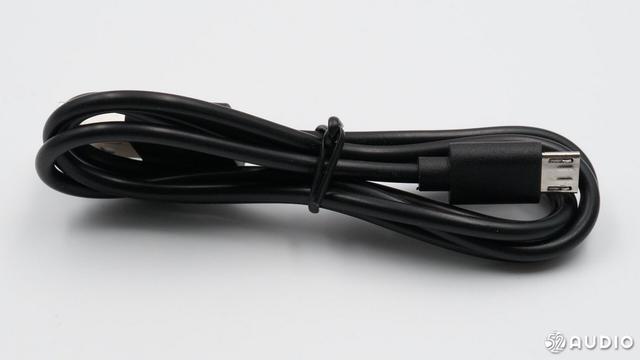

USB-A to Micro-USB的充电线。

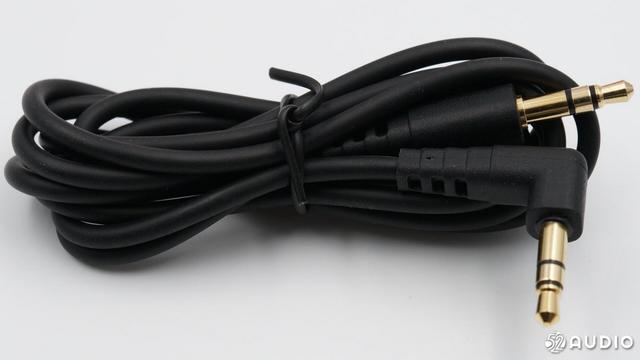

3.5mm to 3.5mm的音频转换线，两边都是三段式插头。

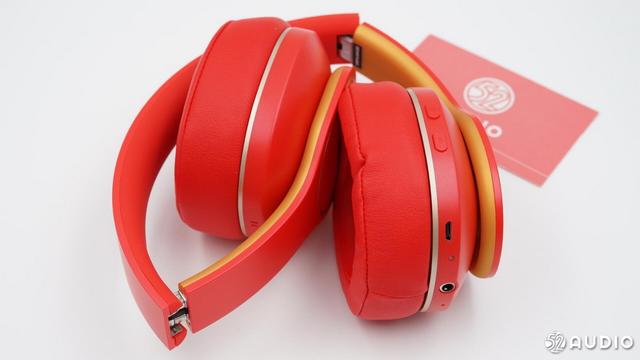

头梁可向内折叠收纳。

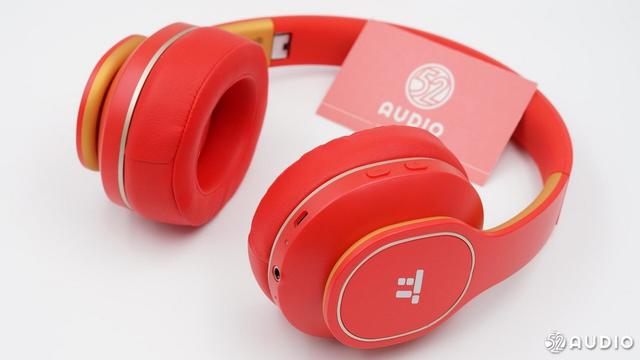

耳机展开佩戴的状态。

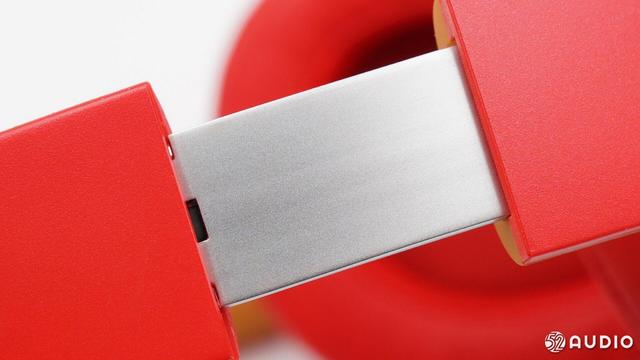

金属头梁长度可调节。

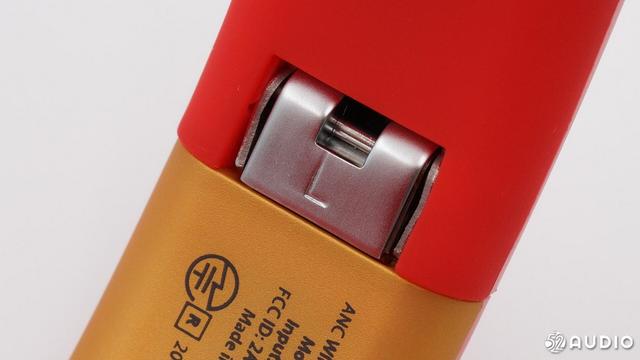

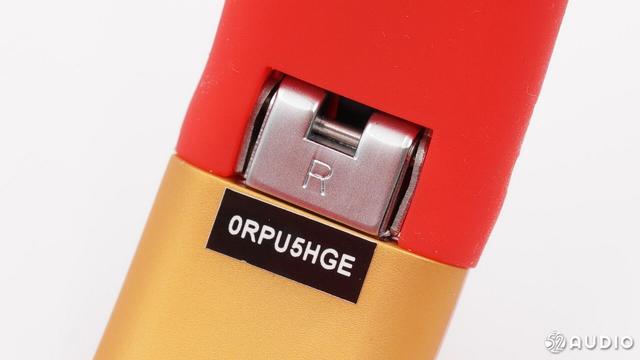

头梁可折叠处的金属结构，上面有耳机的L/R左右标识。

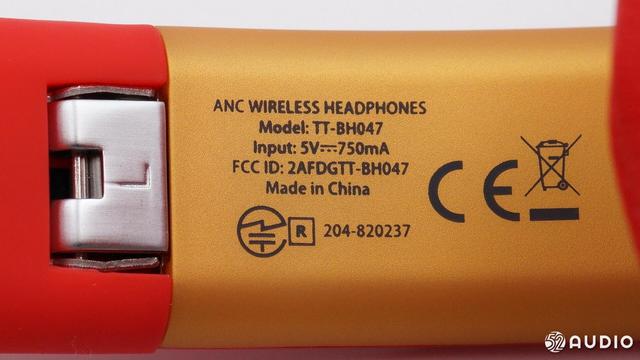

头梁内侧的产品信息，耳机型号TT-BH047，输入5V⎓750mA。

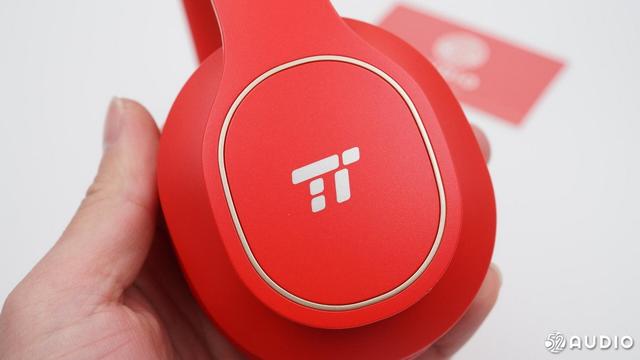

耳罩外壳特写，有一圈银色的装饰线，中间是TaoTronics银色的品牌Logo。耳罩区域不支持触控功能。

耳机采用蛋白质耳垫确保佩戴的舒适性。

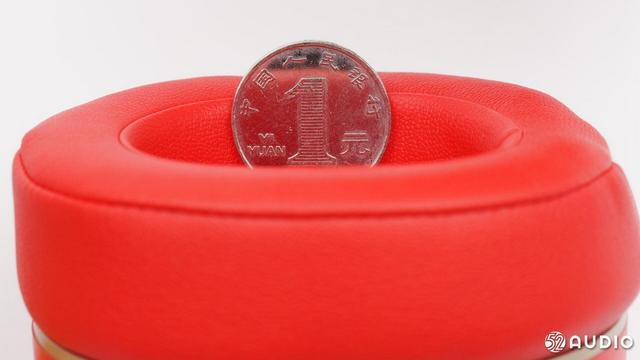

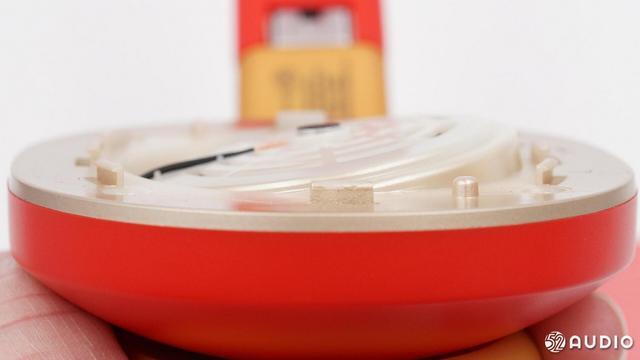

耳罩的深度，约一元硬币高度的三分之二。

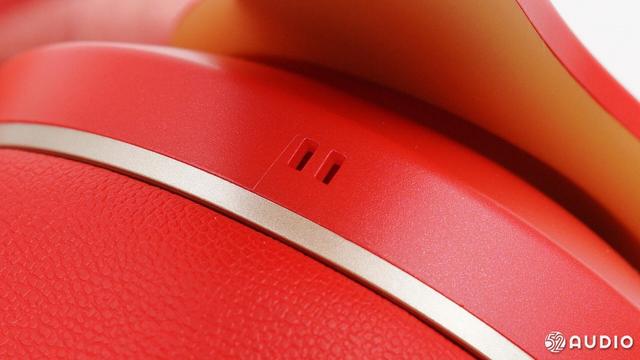

耳罩顶部的泄压孔。

下面再来看看右耳的细节设计。

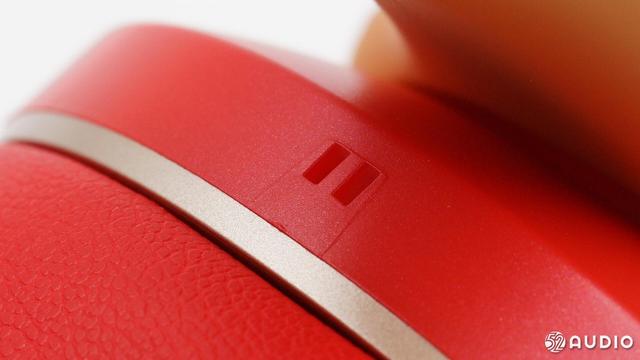

耳机顶部的泄压孔。

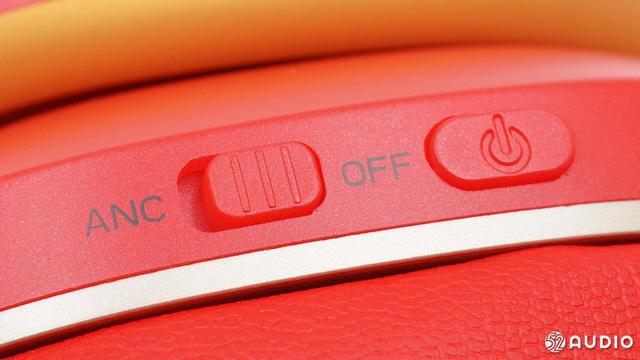

耳机顶部控制区域，有电源开关和ANC主动降噪的滑动开关。

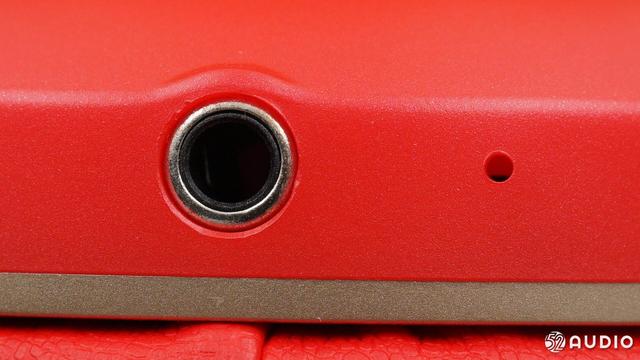

3.5mm插孔，耳机可以有线使用，旁边是麦克风开孔。

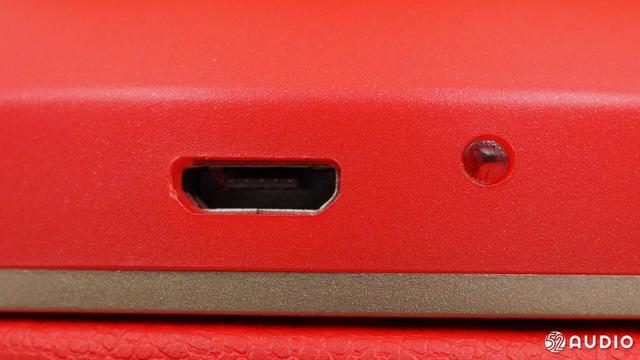

Micro-USB充电接口特写，旁边是LED指示灯。

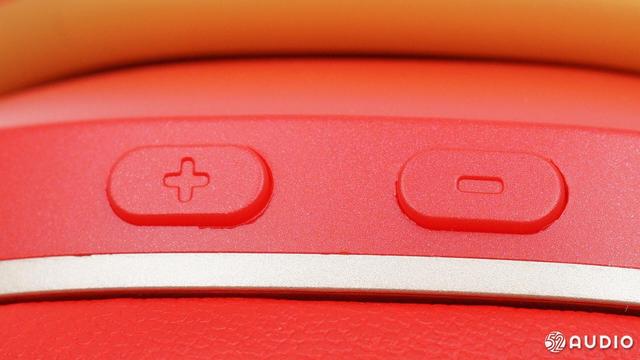

音量增减按键。

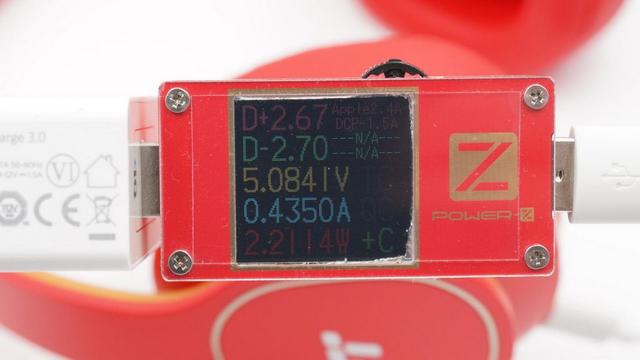

我爱音频网采用ChargerLAB POWER-Z KT001便携式电源测试仪对TaoTronics SoundSurge 47进行有线充电测试，充电功率约为2.2W。

二、TaoTronics SoundSurge 47 拆解

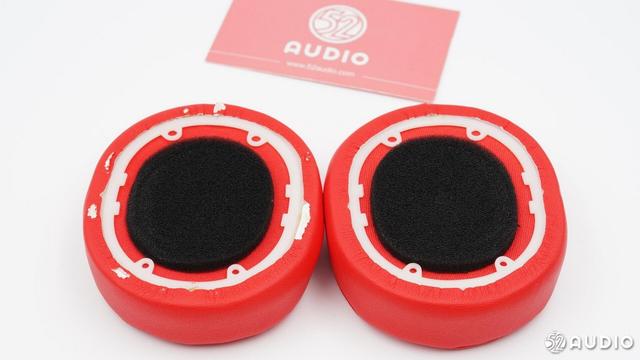

头戴式耳机的耳垫一般情况下都是可拆卸的，拆下后可以进一步拆解耳机。

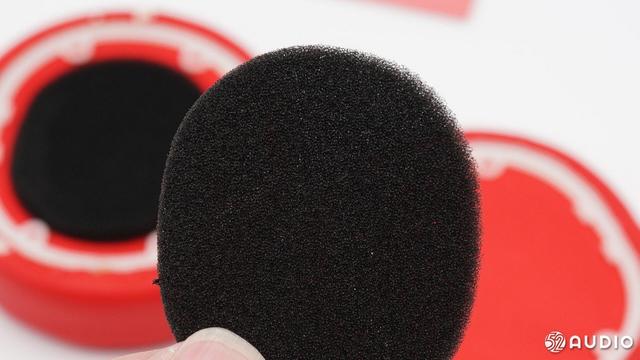

耳垫内侧的防尘海绵特写。

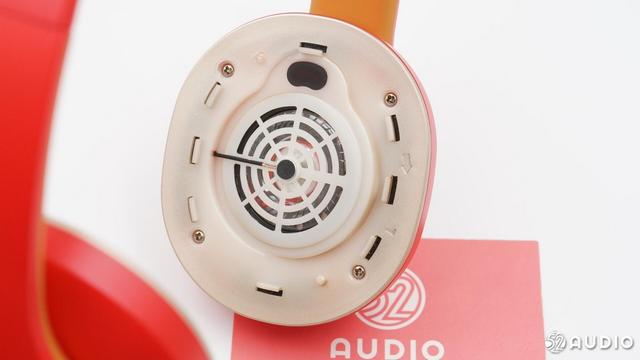

我们首先来拆解左耳，有四颗固定螺丝， 四周是固定耳罩的卡扣。

耳机的扬声器单元呈一定倾斜角度放置，符合人耳结构，很多大牌的头戴式耳机都是这样设计的。

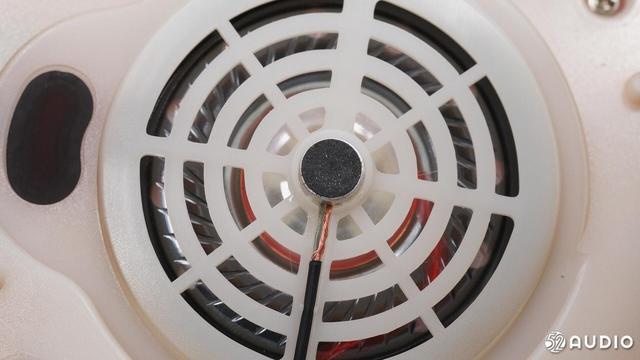

扬声器中心位置的保护壳上有一颗驻极体麦克风，这是用于主动降噪功能的麦克风，主要是用来收集耳道内混合的声音，反馈给降噪芯片处理。

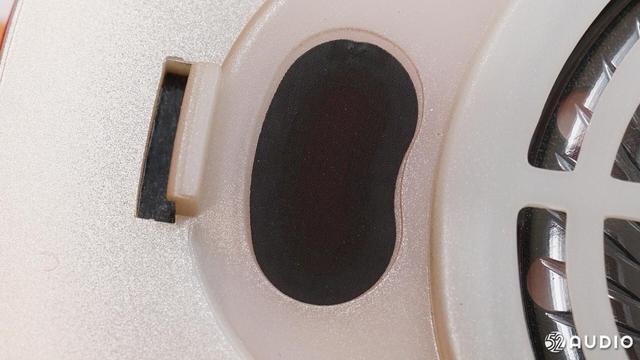

耳机内部腔体的调音孔。

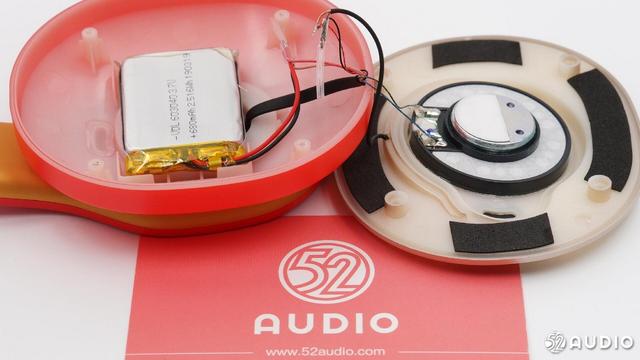

卸下螺丝，可以看到左耳内部是耳机的内置电池。

扬声器单元特写。

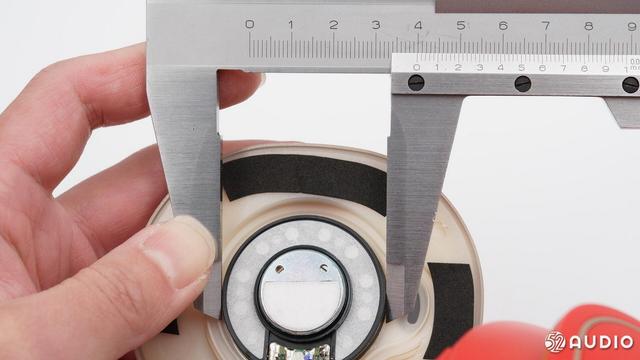

扬声器单元尺寸40mm。

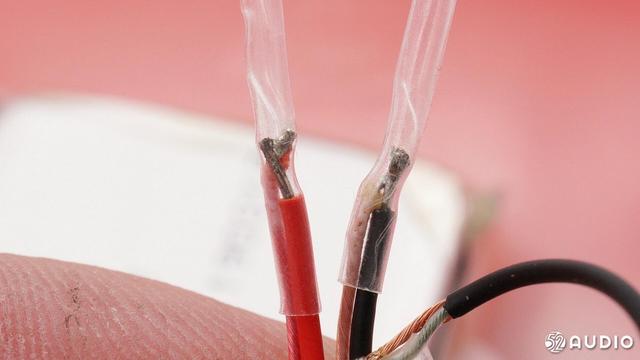

电池接线焊接处套热缩管绝缘。

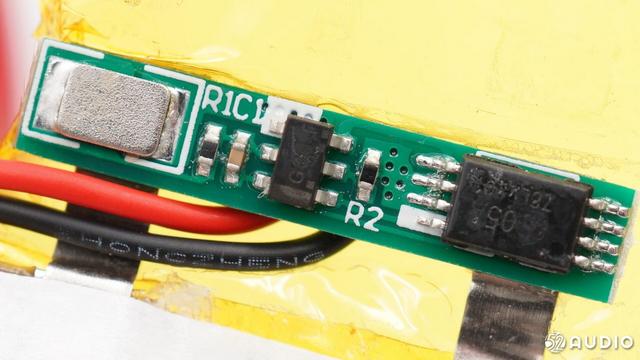

电源输入的电流经右耳主电路降压处理后会给左耳的内置电池充电，图为电池的保护电路。

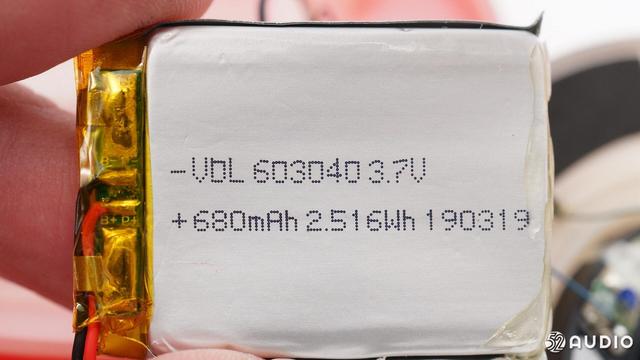

软包电池来自VDL重庆紫建，型号603040，额定电压3.7V，额定容量680mAh/2.516Wh。据我爱音频网拆解了解到，目前已有华为、小米、魅族、OPPO、小鸟音响等知名品牌大量采用紫建电子的电池。

下面继续拆解右耳，看看主电路是如何设计的。

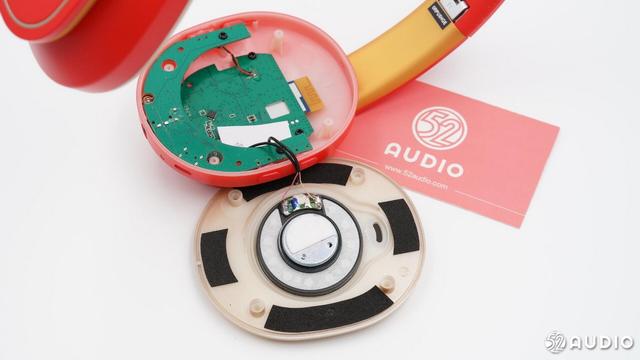

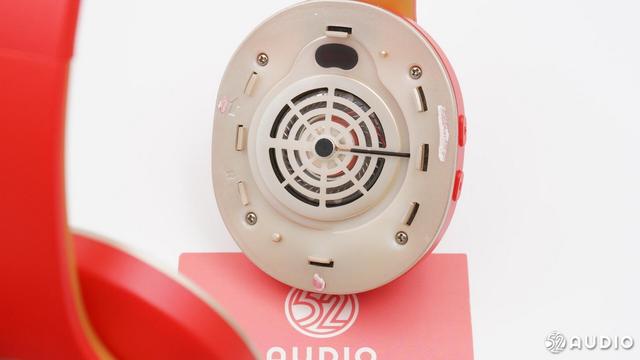

取下耳垫、卸下螺丝，可以看到内部结构。

右耳采用了两块PCBA。

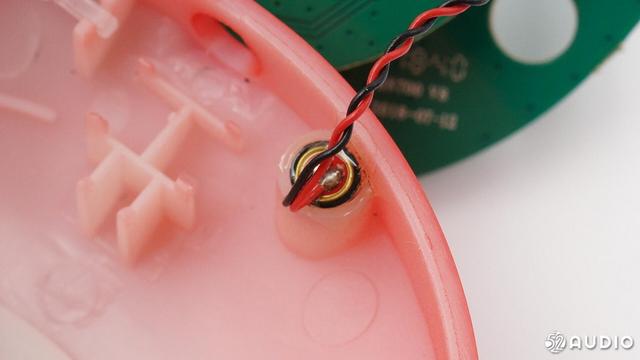

用于通话功能的驻极体麦克风。

卸下螺丝，取出U型的PCBA，上面主要是功能按键和各类接口的相关电路。

微动按键特写。

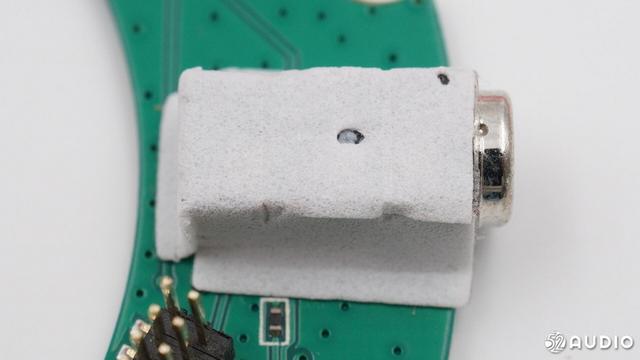

3.5mm插孔特写，外面有泡棉包裹。

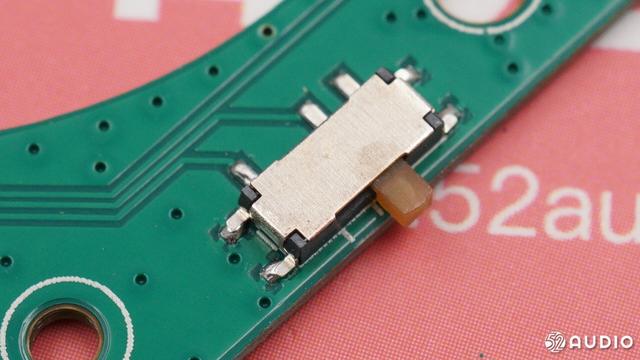

ANC主动降噪功能的滑动式开关。

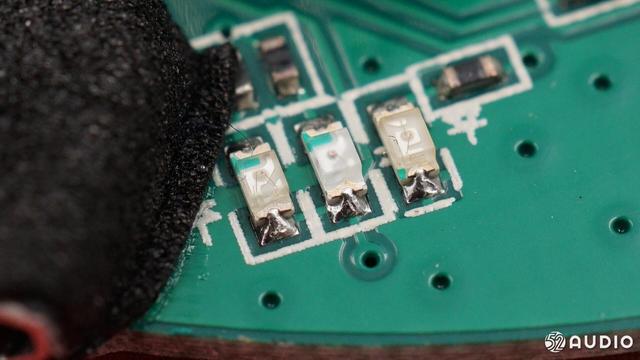

三颗LED指示灯特写。

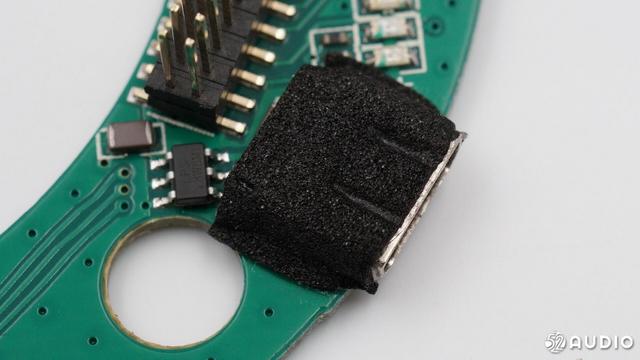

Micro-USB充电接口母座，外面有泡棉包裹。

电源输入接口附近有一颗微源半导体 LP5300 输入过压保护IC，最高输入耐压达36V，用于输入过压防护。

微源半导体 LP5300 详细资料。

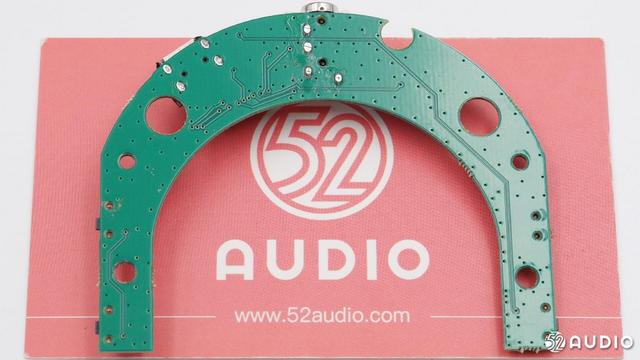

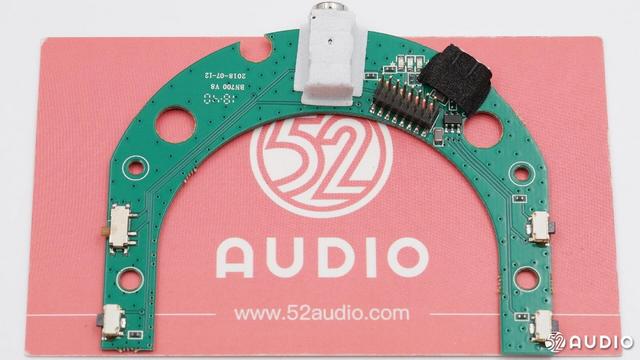

U型PCBA背面没有元器件。

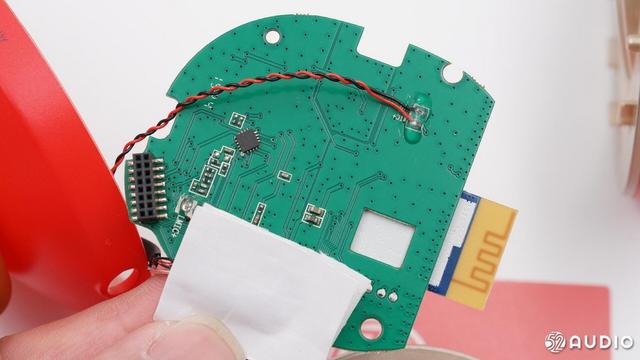

最后来看一下主PCBA上的电路吧。主板背面展示，最左侧是两块PCBA板的连接器，上面两根导线连接的是通话麦克风。

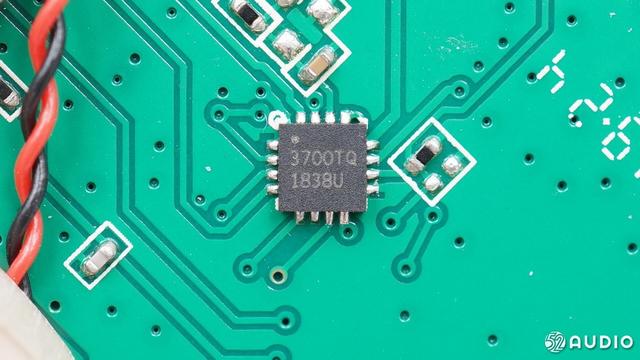

圣邦微 SGM3700，双刀双掷切换开关，用于信号切换。

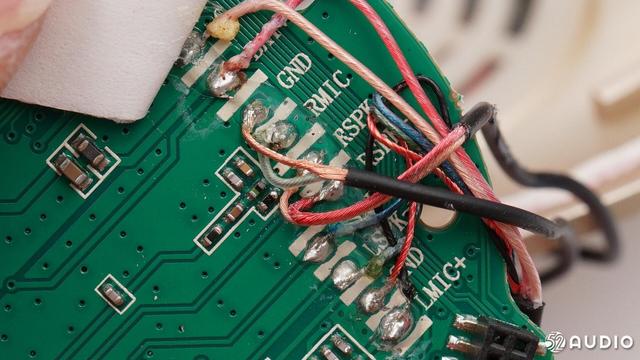

绝缘纸下方是各路导线与主板各功能区电路连接的焊点。

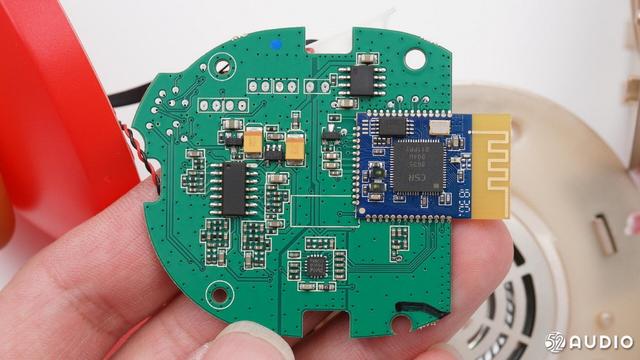

PCBA正面电路一览，左侧是模拟降噪电路，下面是功放电路，蓝牙主控芯片及其相关电路另有一块PCBA板单独焊接在主板上。

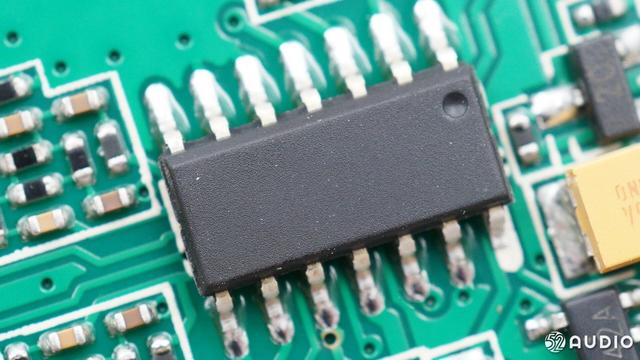

一颗无标降噪芯片。

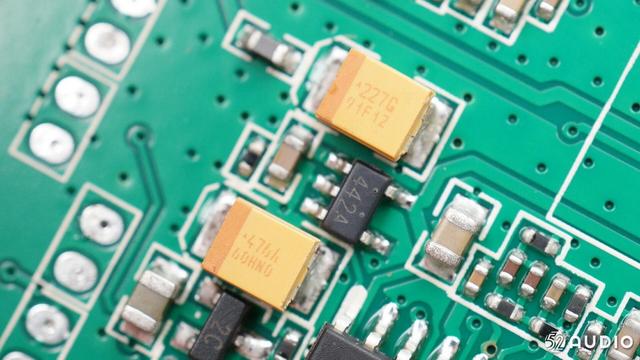

两颗钽电容用于稳压滤波。

南麟 LN1152B 3.3V低压差线性稳压IC。

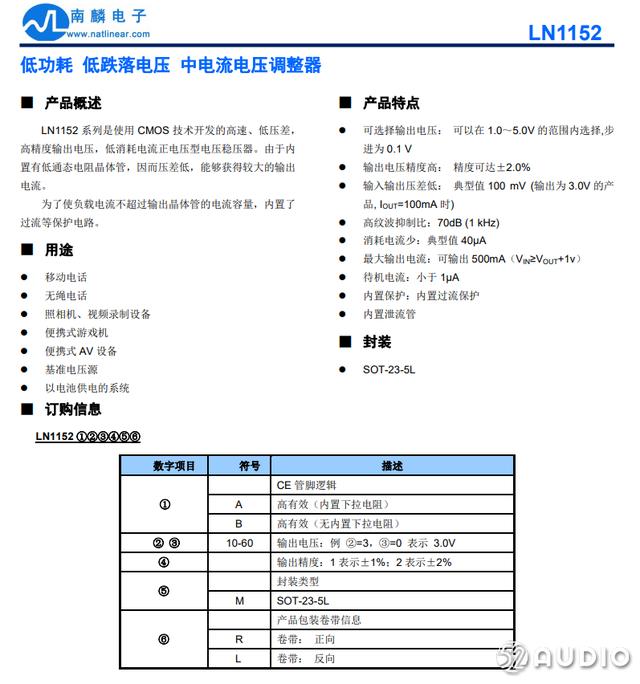

南麟 LN1152 详细资料。

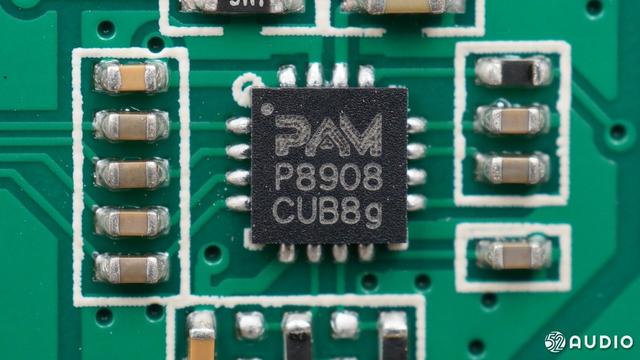

Diodes PAM8908 25mW 立体声耳机驱动器，内置电荷泵，无需输出电容，用于驱动耳机单元。

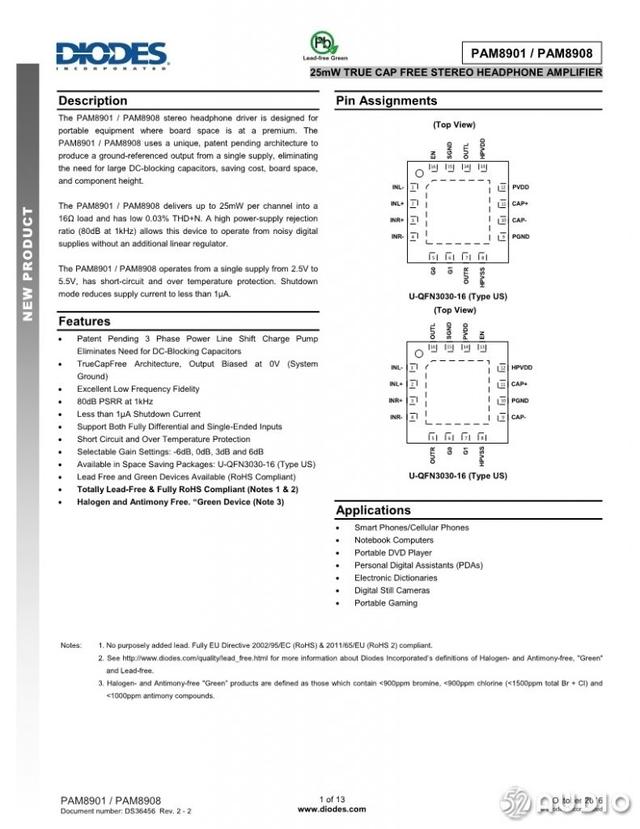

Diodes PAM8908 详细资料。

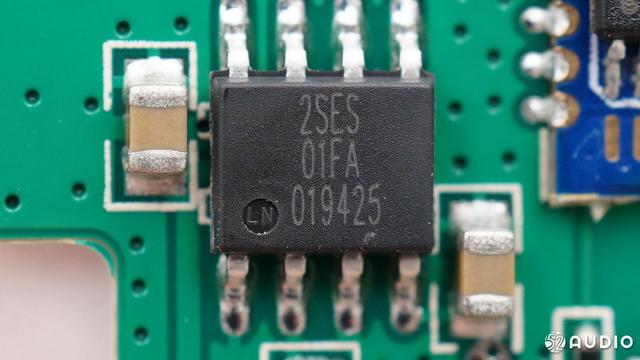

南麟 XT2052 锂电池线性充电IC，最大充电电流1A。

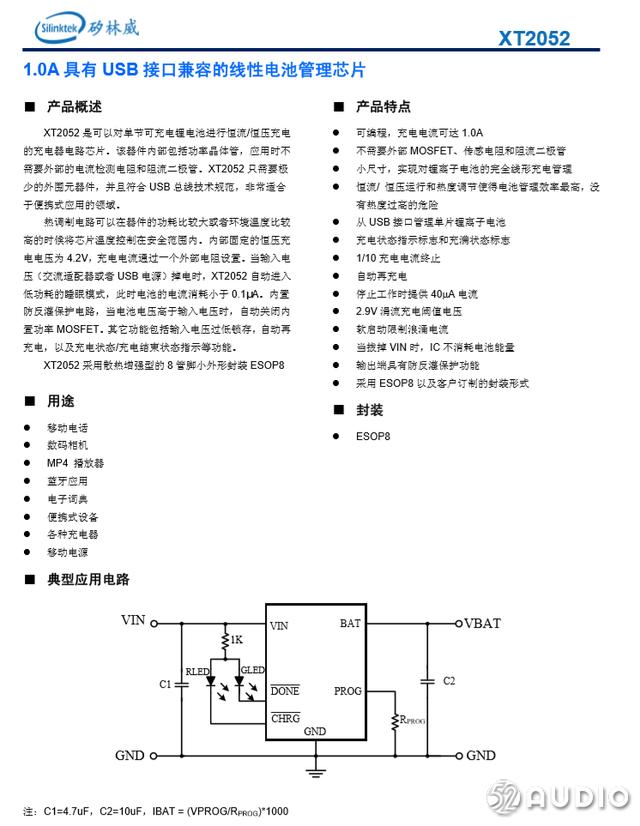

南麟 XT2052 详细资料。

蓝牙主控芯片及其电路一览。

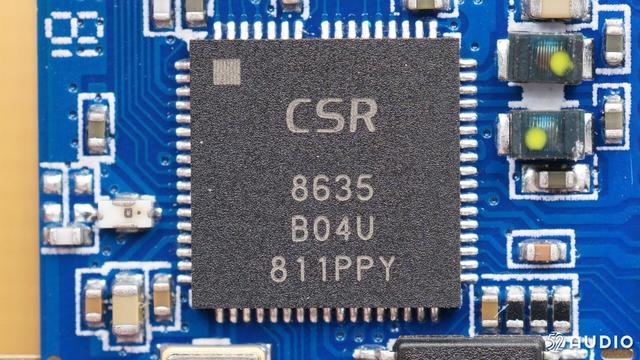

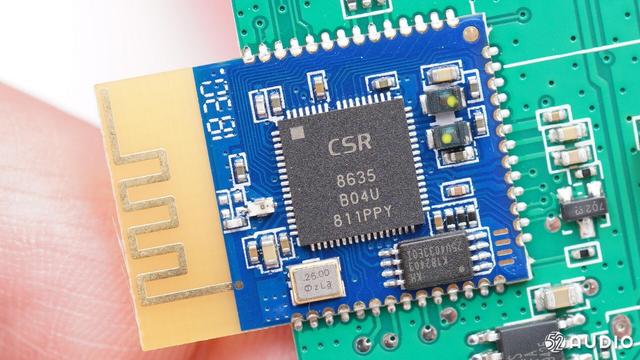

耳机采用高通CSR8635蓝牙音频单芯片方案，采用QFN封装方式，内置锂电池充电器。CSR8635支持蓝牙4.1，支持高通cVc通话降噪技术。

据我爱音频网拆解了解到，BOSE、SONY、万魔、漫步者、vivo等品牌的产品都大量采用过高通方案。

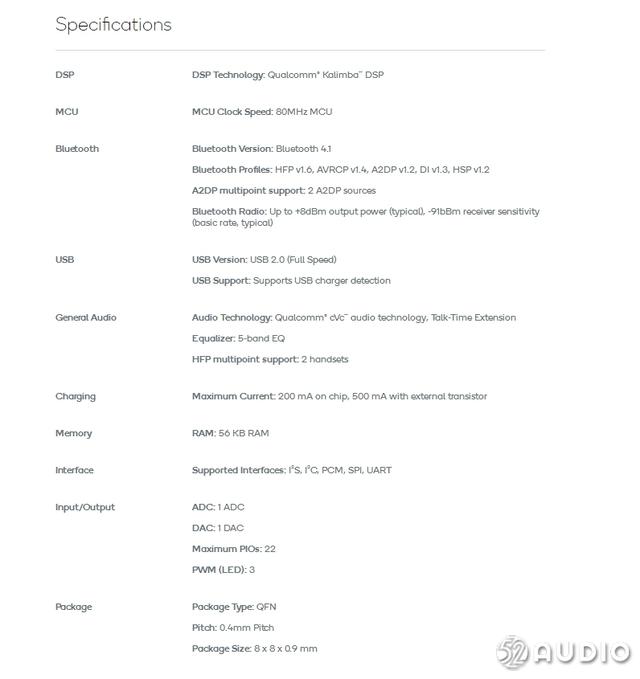

高通CSR8635资料图。

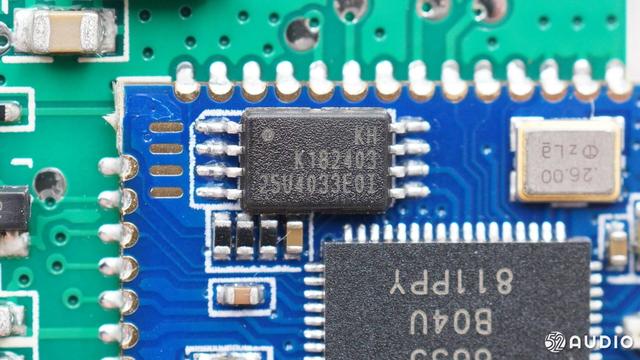

KH25U4033 存储器，用于存储配置和蓝牙连接信息。

板载蓝牙天线特写，蛇形走位，用于主控芯片与手机之间的蓝牙信号传输。

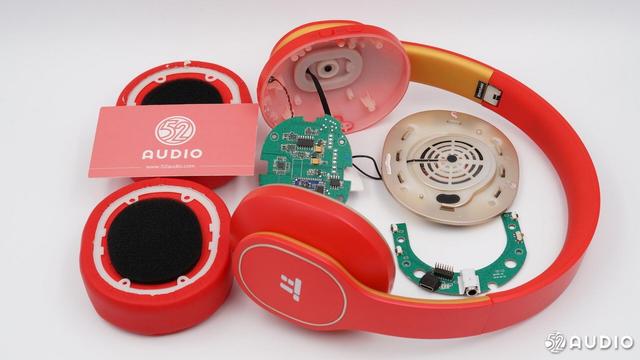

拆解全家福。

我爱音频网总结

TaoTronics SoundSurge 47 头戴式降噪蓝牙耳机采用金属头梁，可伸缩调节，也可以向内折叠收纳，没有附赠收纳袋有些意外。耳罩部分采用蛋白质耳垫确保佩戴的舒适性。

内部电路方面，TaoTronics SoundSurge 47采用Micro-USB接口输入电源，经微源 LP5300过压保护IC后，通过南麟XT2052线性充电IC为内置电池充电，电池容量较大有680mAh，来自重庆紫建。蓝牙主控芯片为高通CSR8635，相关电路单独在一块PCBA上，耳机通过板载蓝牙天线收发蓝牙信号；高通CSR8635还支持cVc通话降噪，右耳有一个麦克风用于通话功能。

耳机使用模拟降噪的方案，扬声器单元处有一个麦克风收集耳道内的混合噪音，交给主板上的无标降噪IC处理；主板上还有Diodes的PAM8908用于驱动耳机单元。此外这款耳机还支持3.5mm有线连接，采用圣邦微SGM3700切换音频信号。综合来看，TaoTronics SoundSurge 47头戴式降噪蓝牙耳机设计和做工都是比较扎实的。
