今年咱们村里要全面安装三相电并将老式电表更换为三相智能电表了,在此之前,村里已经换过一波,但我家位置偏一点,所以还一直用的是两相电,老式电表,现在终于要换了。即然要换电表了,那么这个三相电表怎么接线呢?虽然电工师傅已经将电表换好,但技多不压身,我决定学会这招,下次有需要的话,就可以自己上了。为此,我收集了几张三相电表接线图,有示意图,也有实物图,另外还在网上找了380V三相四线电表普通接法(文字版本)。不藏私,全分享给各位朋友。有需要的别忘记收藏本文。


三相电表分为三相三线电表和三相四线电表,主要的接线方式有三种:直接接入式、经电流互感器接线方式、经电流、电压互感器接线方式。三相电表的接线原则一般是:将电流线圈与负载串联,或者是接在电流互感器的二次侧,电压线圈与负载并联或接在电压互感器的二次侧位置。

三相四线制,在低压配电网中,输电线路一般采用三相四线制,其中三条线路分别代表A,B,C三相,另一条是中性线N或PEN(如果该回路电源侧的中性点接地,则中性线也称为零线(老式叫法,应逐渐避免,改称PEN,如果不接地,则从严格意义上来说,中性线不能称为零线)。

在进入用户的单相输电线路中,有两条线,一条我们称为相线L,另一条我们称为中线N,中线正常情况下要通过电流以构成单相线路中电流的回路。而三相系统中,三相平衡时,中性线(零线)是无电流的,故称三相四线制;在380V低压配电网中为了从380V线间电压中获得220V相间电压而设N线,有的场合也可以用来进行零序电流检测,以便进行三相供电平衡的监控。

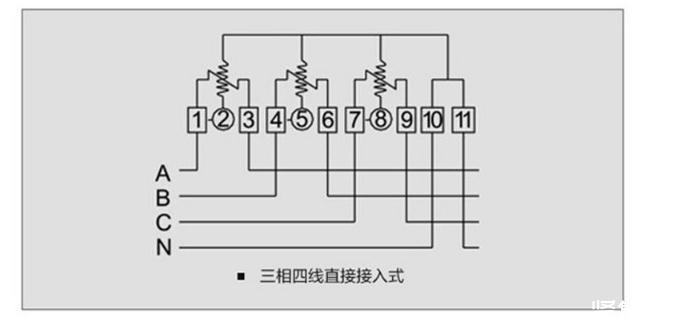

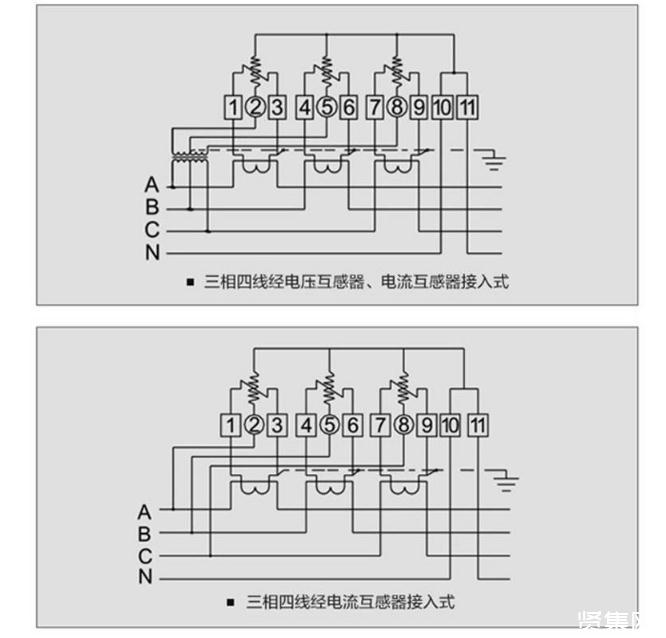

三相四线电表接线图(示意图)

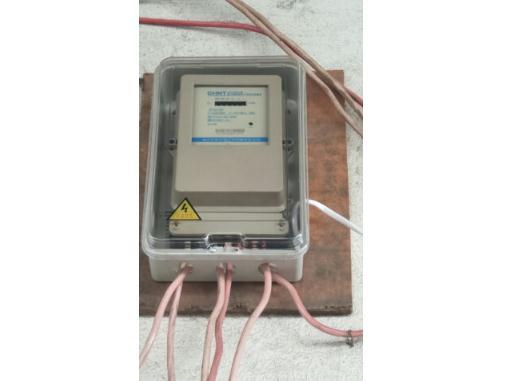

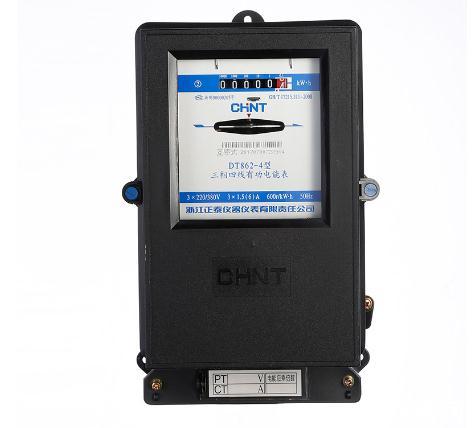

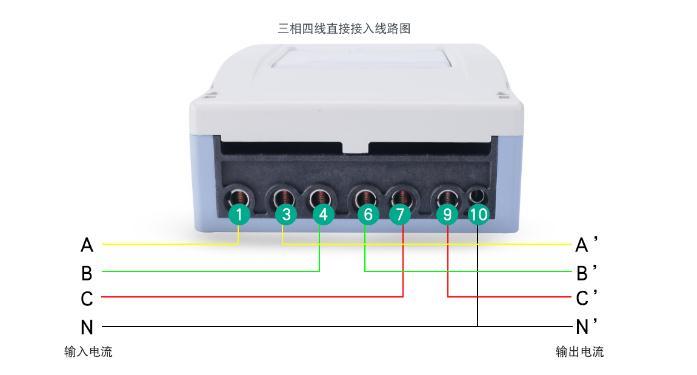

三相电表接线实物图

380V三相四线电表普通接法

首先你得明白什么是三相四线制供电电路:三相四线制指三相交流供电中有三根火线(U、V、W表示),一根零线(N表示)。每两条火线之间电压380V,称为线电压,任何一根火线与零线的电压为220V,称为相电压。所以,220V的灯泡不管功率多少,都应给接相电压,即一根接零线,另一根任接一根火线。

按三相交流电压380V考虑,线电压为380V,相电压为220V,则三只相同阻抗元件,先以星形接入,再以角形接入,其中Z为电机每相绕组的阻抗(三根钨丝管),应该是相电流会增大到原来的(根号3)倍,线电流会增大到原来的3倍,功率也变为原来的3倍。

三相四线中,零线的作用是:

1、在三项负载不平衡的情况下,零线导通,不平衡电流流回中性点,从而使供电系统的线电压、相电压基本保持平衡;

2、当采用保护接零的电气设备绝缘损坏发生碰壳时,短路电流将通过零线构成回路,由于零线阻抗较小,所以短路电流将很大,它促使保护装置迅速动作以断开电源,从而起到保护作用;

3、零线还是单相220V电气设备的电源回路。


三相三线电表接线图

看懵了?总结一下:

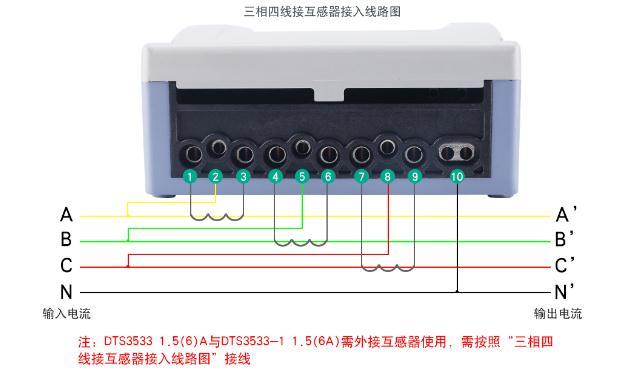

翻过接线端子盖就可以看到三相四线电表接线图。

1、4、7接电流互感器二次侧S1端,即电流进线端;

3、6、9接电流互感器二次侧S2端,即电流出线端;

2、5、8分别接三相电源;

10、11是接零端。

为了安全,应将电流互感器S2端连接后接地。注意的是各电流互感器的电流测量取样必须与其电压取样保持同相,即1、2、3为一组;4、5、6为一组;7、8、9为一组。


看到这里,各位明白三相电表接线方法了吗?如果还没有,那么不妨看下自家的电表对照本文给出的图片进行尝试,在操作时,一定要先断电,戴好绝缘手套,做好保护措施。祝成功!
