坯子库曲面推拉教程_起泡插件：我可是SU曲面克星！

经常听见大家吐槽：SU建曲面什么的实在是太难啦！

今天小吧就给大家说说这SU曲面克星：起泡插件

*文末还送插件哦！

---

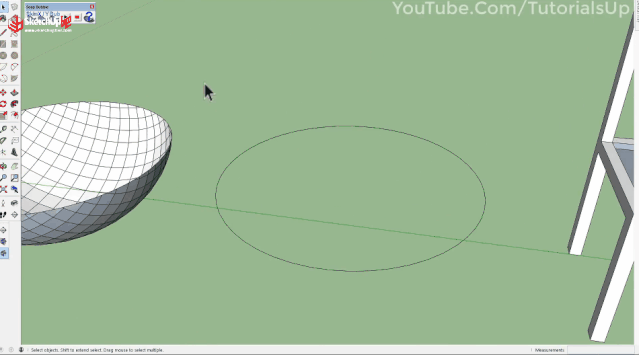

动图演示

我们先来看看起泡插件在SUAPP插件库的应用展示吧！▼

插件下载地址：「链接」

---

图文教程

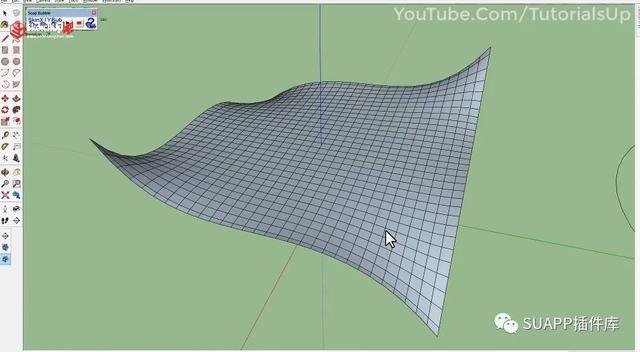

1.准备一个四边围合的空间曲线，选围合曲线

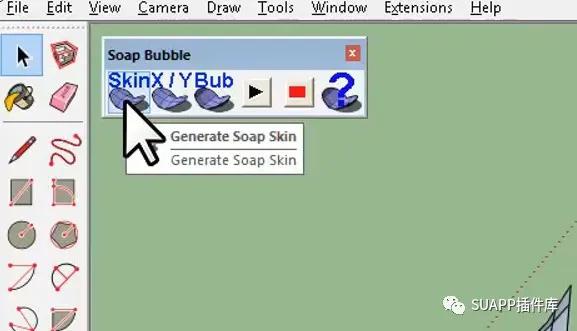

2.点击生成起泡表皮

3.对默认基础表皮细分量进行调整，改为30UV细分量，点击回车

4.等待插件计算围合曲线边缘且闭合

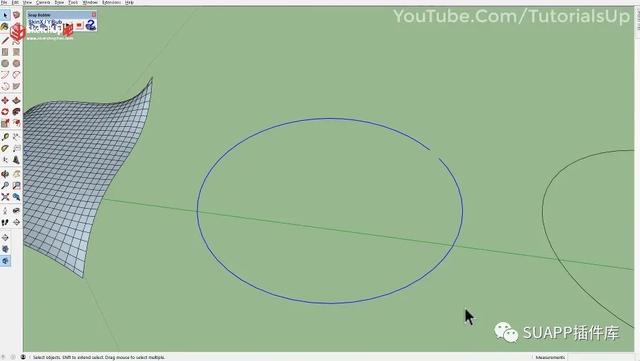

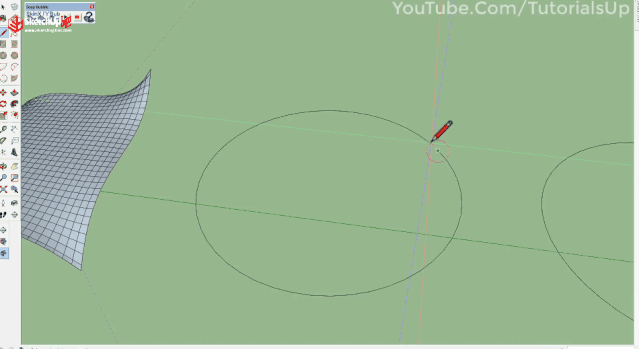

5.准备一个有缺口的闭合圆边线

6.全选，点击生成起泡表皮工具

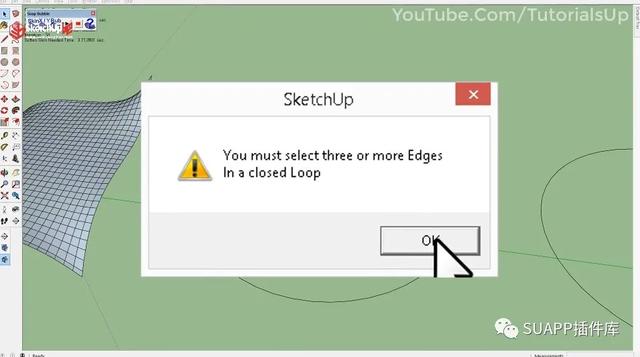

7.提示该插件仅支持闭合的三条或以上的围合多边线，点击确认关闭提示

8.将缺口补齐，删掉闭合面，全选闭合圆边线

9.点击生成起泡表皮工具，同样输入新的细分量20后按回车，等待计算

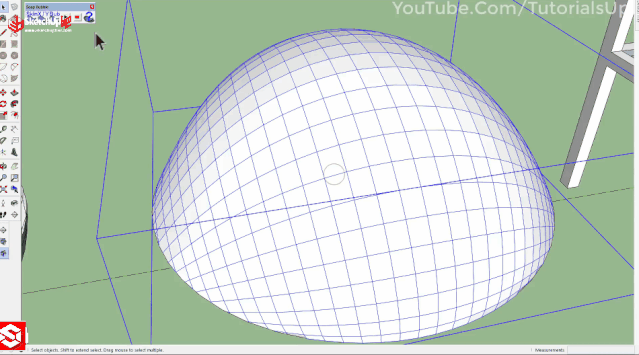

10.点击编辑张力工具，可以看到右下角数值栏变为压力输入值，可以通过数字前添加正负号来控制表皮鼓起的朝向

11.输入压力值40并回车可以看到表皮张力发生变化影响，朝该表皮正面方向鼓起相应的压力值

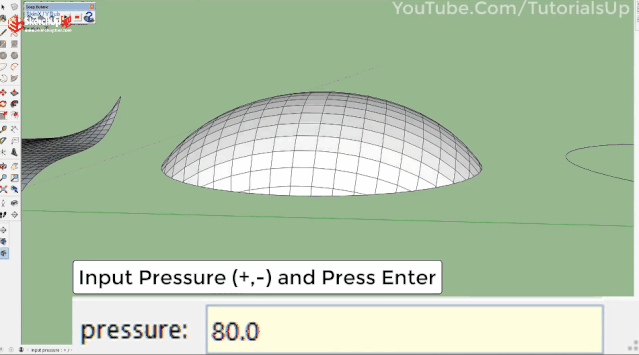

12.将压力值继续改为80并回车，该起泡膜继续朝正方向增大，整个过程是动态化进行展示，可以看到过程性动画

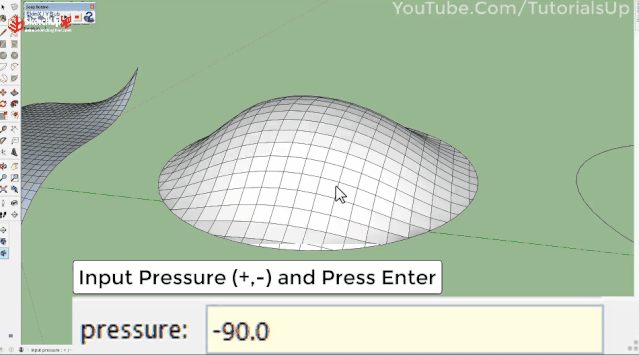

13.再次输入压力值-90并回车，该起泡膜朝模型中反面方向变化生成反向鼓膜

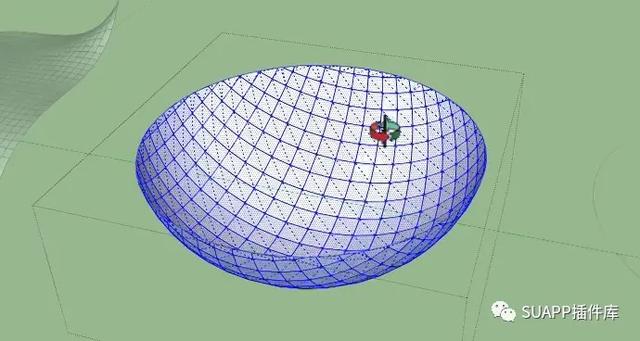

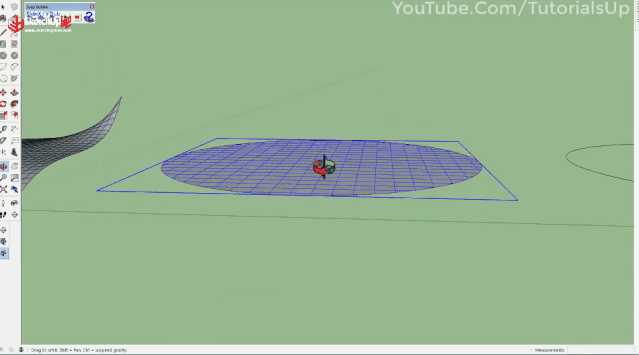

14.点击一下该表皮可以看到清晰的面结构线

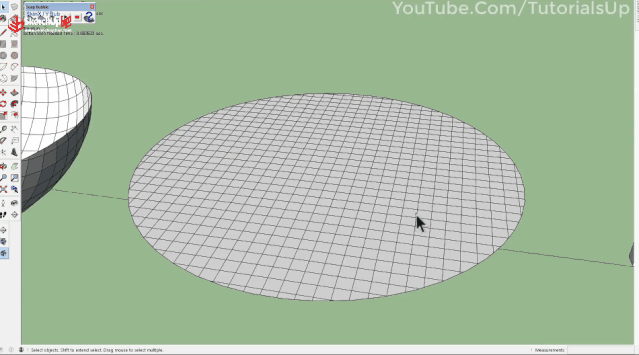

15.继续选择一个闭合圆边线，点击生成起泡表皮工具，同样输入细分值30且回车

16.等待第一步封边缘表皮计算，完成后点击编辑张力，输入70且回车生成鼓膜

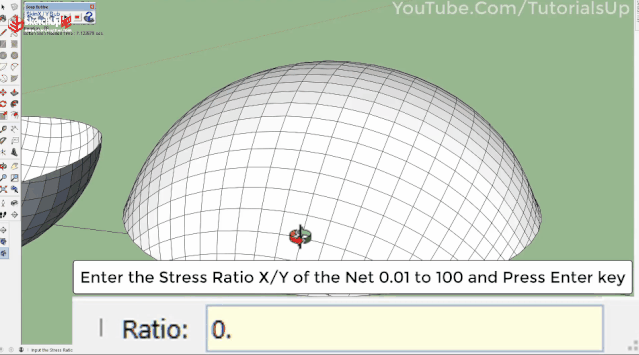

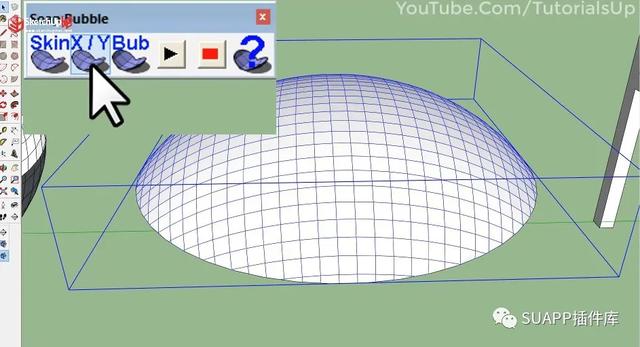

17.选择该鼓膜曲面表皮，点击第二个功能编辑XY矢量比率

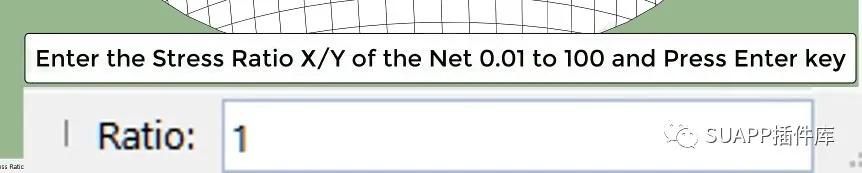

18.XY比率对应的变化范围分别是小于0和大于0且在0.01到100之间影响

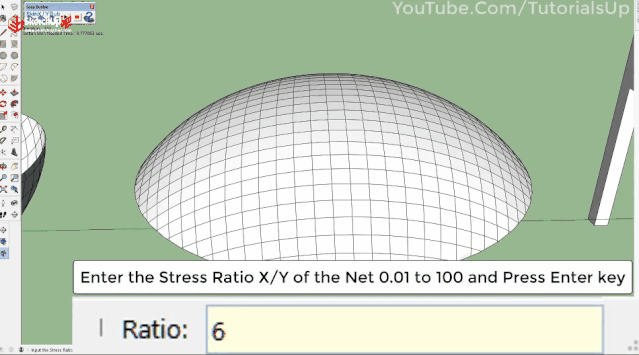

19.这里输入6且回车，可以看到鼓膜沿着Y轴方向上两边缘UV进行收缩变化

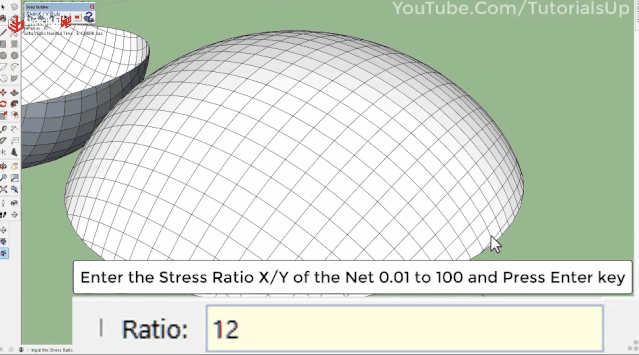

20.再次输入12，该变化程度增加

21.继续输入0.05且回车，可以看到鼓膜沿着X轴方向上两边缘UV进行收缩变化

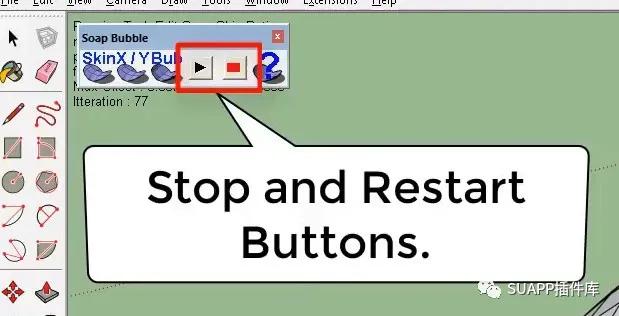

22.通过点击停止和再次播放按钮来控制鼓膜的继续生成和回归缺省值

23.选择已变化的鼓膜，点击播放该鼓膜会按照之前参数继续变化程度

24.由于之前用的XY比率参数，这里输入1调回正常状态

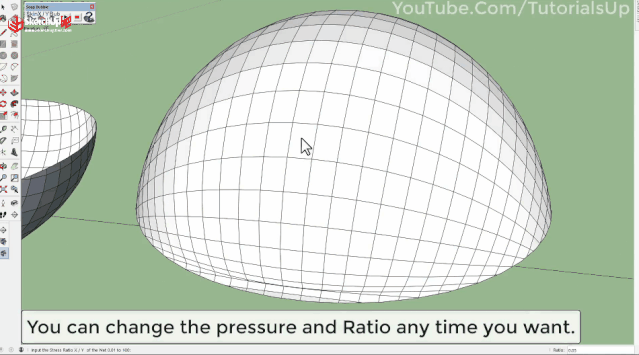

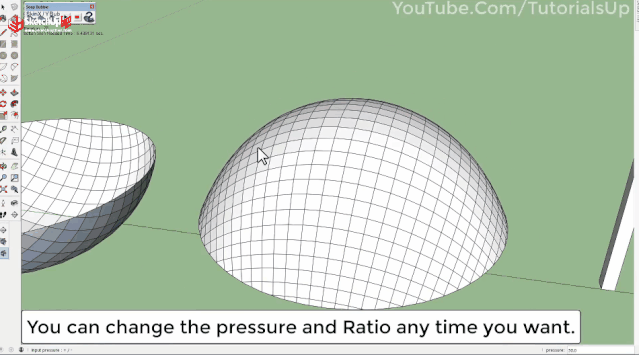

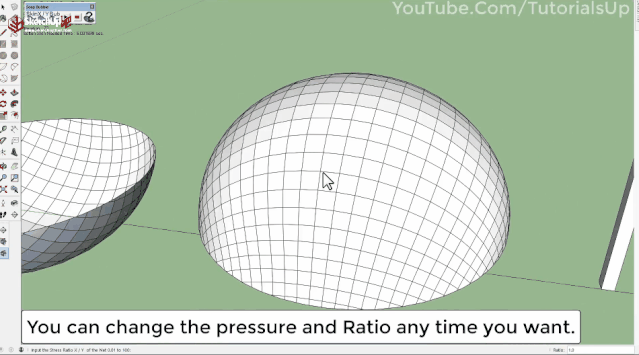

25.也可以修改张力值，输入50回车调整

26.再次输入300回车，变化幅度在该模型尺寸基础上突增，同样可以点击停止和再次播放控制生成过程

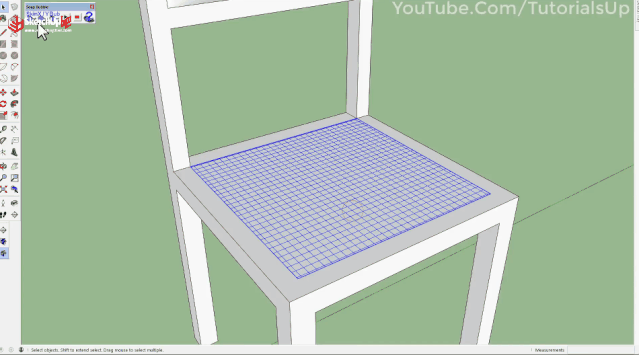

最后再给大家讲个该插件运用的小案例，可以用它来制作座椅的软鼓包垫。

27.通过选取四条边线和起泡曲面的压力生成可以得到鼓包面的曲面

28.然后将带结构线的曲面柔滑成整面，视觉上更自然真实

*还有超可耐的小姐姐讲解视频，点击文末【了解更多】查看~

福利时间

文章中提到的起泡插件

私信小吧回复关键词：萌妹送插件07

即可免费获取噢!
