sw标准件不能配置_SolidWorks中标准件库的创建及调用方法

在使用SolidWorks进行机械设计时，常用的标准件(如螺栓、螺母、垫圈等)通常可以在安装了SolidWorksToolbox插件后调出使用，而许多标准件在Toolbox并不存在，不能从插件中直接调用。在用到这些零件时，设计人员常常因其尺寸、规格不同而进行重复设计，效率低、工作量大。

针对这一问题，本文以“外六角螺丝”为例，详细介绍系列solidworks标准件库的创建方法及solidworks标准件库的调用方法。

我们可以把任意理念参数化，通过修改参数来修改调用我们创建的零件。

其实这篇教程的另一个目的是：建立自己的标准件库，调用更加方便。

1.创建默认零件

按照重型机械标准JB/ZQ4450－1997的“外六角螺塞M20×1.5”设计默认零件。

(1)新建一个零件文件，进入草图绘制状态。

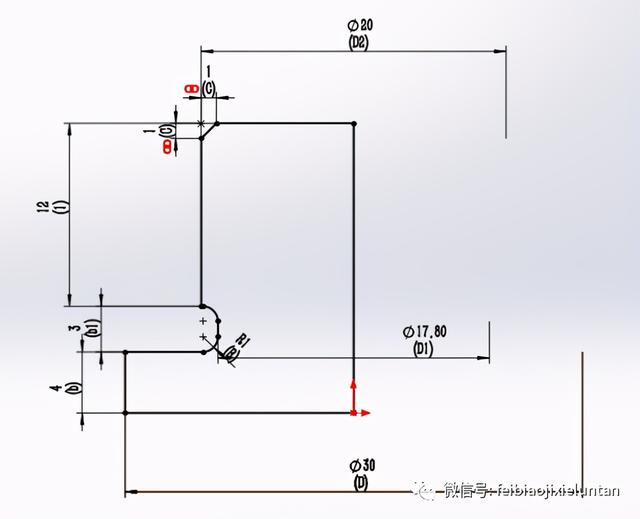

(2)以“前视基准面”为草绘基准面，绘制草图。选择下拉菜单“视图/尺寸名称”，在绘图区草图中改变尺寸名称(名称为括号内的数字或字母)，如图1所示。

(3)选择
