#绘制圆心_SolidWorks2018槽口和圆弧类图形的绘制方法

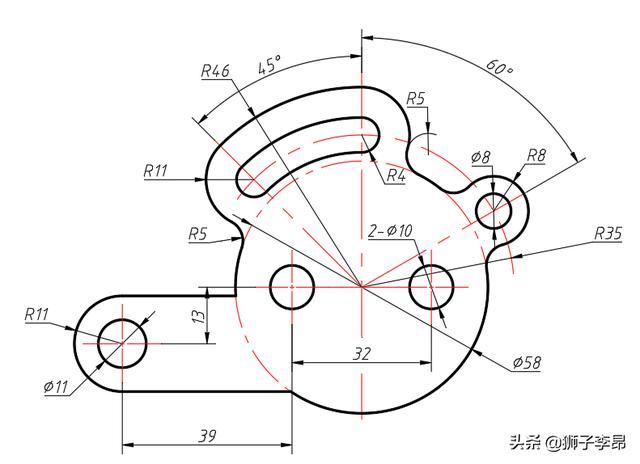

今天我们来练习这个图形的绘制方法，学习根据图形的尺寸标注判断它们之间的几何关系。

1、观察图形上边部分可以想象成两个半径R4和R11的圆弧槽，两个圆弧槽的圆心和φ58的圆心重合，所以我们可以把坐标系的基准放在φ58的圆心上。

2、两个槽口的中心圆和φ8φ16两个圆的圆心落在了R35的半径上，我们只要把这两部分画好了其他的就简单一些了。

3、中间的两个φ10的圆是相等的关系，通过标注的32尺寸可以得出两个圆相对中心线是对称的关系。

了解了以上3点后到软件中练习一下

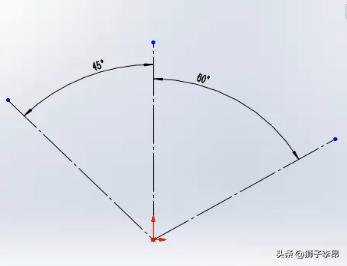

第一步：新建零件，在前视基准面绘制草图。首先绘制辅助线，启动直线命令绘制通过坐标原点的三条直线段(中间线添加段竖直几何关系)，然后转换为构造线，标注角度45°60°。

绘制辅助线

第二步：绘制槽口，启动槽口命令选择第四种中心圆弧槽的方式，直接选择坐标系的原点向上拖动鼠标捕捉到竖直辅助线的重合点点击一下，逆时针拖动捕捉到另一条辅助线的
