浅谈相控阵天线之TR组件

概述

  近年来，相控阵体制雷达技术发展迅猛，极大推动了雷达探测性能。相控阵分为无源被动式和有源主动式。这篇文章主要聊一聊有源主动式，即为AESA。

  对于AESA雷达的每个天线单元都装配有一个独立的发射/接收组件，也就是我们俗称的T/R组件，这样每一个组件都能自己激励和接收电磁波，增强了雷达系统的鲁棒性。由此，T/R组件是AESA雷达的一种关键性部件，本文就此模组进行简述。

◆  ◆  ◆

TR组件主要方案

  有源相控阵用的阵列T/R组件，主要方案如下：

TR组件主要功能

   1、实现信号幅度和相位调整，从而实现天线在空域内扫描，为了确保雷达工作效率和威力等性能，雷达发射状态下多为饱和功率输出，这样通过相位调整实现空间探测。接收状态时要实现特定的波束赋形，幅度和相位调整都是必需的。

   2、一般雷达收发共用天线，具备接收和发射两种工作状态，T/R组件可实现发射和接收两种信号切换、功率放大及两种状态分时工作。

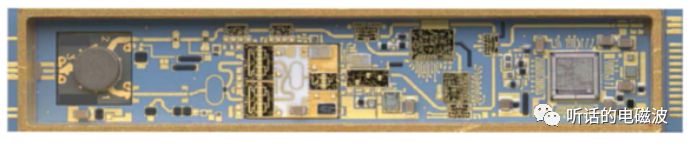

   主要组成器件：衰减器、移相器、收发开关、驱动器、功放、 放大器、限幅低噪放、环行器以及与此相关的控制类器件。

◆  ◆  ◆

主要器件的功能和作用

  衰减器：调整阵元之间的幅度调整，用于天线波束赋形。

  移相器：调整阵元信号相位，实现雷达角度扫描。

  收发开关：实现发射与接收两个方向信号传输路径切换。

  驱放：位于发射支路，对激励信号能量放大用以驱动后级功率放大器。

  功放：确保由天线发射大功率的射频信号。

  环行器：为射频信号单一方向传输器件，用于与天线传输的信号方向选择。

  限幅低噪放：位于接收支路，实现将天线接收的微弱信号进行低噪声放大，提升雷达系统灵敏度；此外能够对接收信号大功率进行有效防护，增强组件可靠性。

  放大器：对于接收的微弱信号在低噪声放大基础上进一步进行功率放大

  ◆  ◆  ◆

TR组件主要指标

  输出功率：T/R组件发射输出能力，与雷达探测性能相关，大多数为脉冲输出功率。

  效率：输出功率及功耗的比值，主要与末级功放的PAE(功率附加效率)相关，提升效率是永恒追求。

  噪声系数：表征接收通道接收信号灵敏度，为输入端信噪比与输出端信噪比比值，噪声系数越小，系统灵敏度越高，探测能力越强。

  输入P-1：表征接收动态范围，为接收通道增益随着输入功率增加降低1dB时的输入端口信号功率。提高输入P-1可以提升雷达工作动态范围，在一定程度上提升抗干扰能力。

  移相精度与衰减精度：相位及幅度控制误差，一般采用统计值RMS对误差进行表征，此指标会影响雷达天线方向图指标。

寄生调相与调幅：由衰减器和移相器产生，如在幅度调控中，不同状态时器件自身产生相位偏移，在相位调控中，不同状态时器件自身产生幅度偏移，这两种寄生偏差会影响雷达天线方向图指标。

  收发转换时间：脉冲体制雷达，接收状态和发射状态分时切换工作，通过电源调制电路实现，电源脉冲调制工作时收发通道器件上电和掉电速率决定了T/R组件收发转换时间。上电和掉电速率受多个因素影响，对于一些特殊情况探测要求要严格控制此转换时间。

◆  ◆  ◆

TR主要结构

  结构实现上分为砖式T/R组件和瓦片式T/R组件。砖式结构体积大，采用金属盒体封装，安装到散热板的背板上，接触面积大，便于良好散热，多为大功率输出应用背景。

◆  ◆  ◆

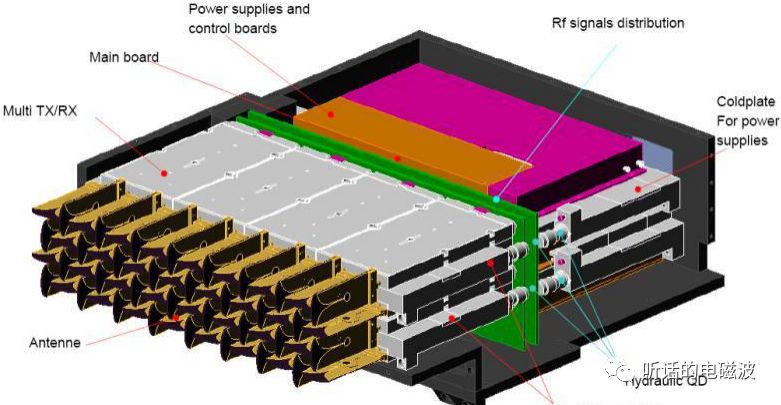

砖式

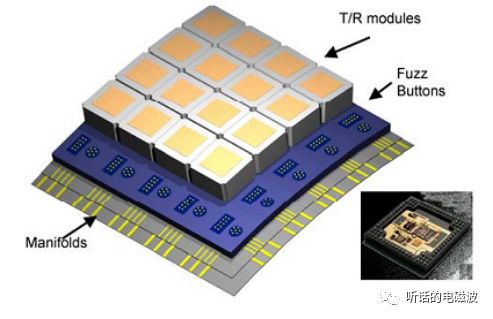

瓦式 瓦片式T/R组件结构紧凑体积非常小，多用于超小型和共形雷达，采用高密度封装与三维垂直互连技术，由于散热措施有限，主要应用于小功率情况。

◆  ◆  ◆
