RFID天线技术详解与应用实践

本文还有配套的精品资源，点击获取

简介：RFID（无线射频识别）技术在物联网领域扮演着核心角色，而RFID天线的设计是系统成功的关键。本文深入探讨RFID天线的工作原理、类型（无源与有源）、设计要点（波长尺寸、材料选择、形状结构、匹配网络）以及技术标准（如ISO/IEC 18000系列、EPC Global Gen2）。天线设计对于RFID系统的性能（阅读范围、识别速度、准确度）至关重要，并需考虑环境因素和应用场景的特定需求。本文将为读者提供RFID天线的设计案例和实践指南，以提升RFID系统的效能并实现有效的信息管理和自动化识别。

1. RFID天线的基本作用与性能影响因素

RFID（无线射频识别）技术正在各种行业领域中扮演着越来越重要的角色，其中RFID天线作为信号发送和接收的关键组件，其作用不容忽视。RFID天线的基本作用是有效地辐射或收集电磁波能量，用于通信和识别。它们在系统中的性能受到多种因素的影响，包括材料、尺寸、形状结构以及与射频识别标签的匹配网络。本章将深入探讨RFID天线的基本作用及其性能的影响因素，为后续章节中对RFID天线设计的深入了解奠定基础。

2. 无源与有源RFID天线的分类及特点

2.1 无源RFID天线的特点与应用

2.1.1 无源RFID天线的工作原理

无源RFID系统的核心是无源RFID标签，它由一个天线和一个微芯片组成。无源RFID天线与微芯片相连接，并与RFID阅读器的天线相感应，实现无线通信。它的工作原理简单概述如下：

1. 电源与激活： 无源RFID天线没有独立电源，其工作能量完全来自阅读器发射的射频信号。当阅读器的天线发射射频信号时，无源RFID标签的天线会接收到这个信号。

2. 信号调制与数据传输： 接收到的能量用于激活标签内的微芯片，进而调制天线的负载阻抗来改变反射回阅读器天线的信号。这个过程被称为反向散射，它携带了标签存储的数据。

3. 数据解码： 阅读器对反射回的信号进行解码，解析标签中的信息，如唯一标识符、其他储存数据等。

2.1.2 无源RFID天线的应用场景

无源RFID天线的应用非常广泛，几乎遍及所有需要自动识别和追踪物品的场景。以下是一些主要的应用场景：

1. 供应链管理： 从生产、运输到销售的各个阶段，无源RFID标签可以追踪产品的流向，提供库存管理和货物追踪的实时数据。

2. 零售行业： 在零售业中，无源RFID用于库存控制、防盗、以及与客户互动（例如通过无源RFID标签触发的智能货架）。

3. 医疗保健： 在医院中，无源RFID可以帮助追踪药品和医疗设备，减少失窃和错误，确保患者安全。

4. 图书馆管理： 图书馆使用无源RFID标签管理图书流通，提高借阅和归还的效率。

5. 交通运输： 在交通系统中，无源RFID用于票务处理、车票识别、智能停车系统等。

2.2 有源RFID天线的特点与应用

2.2.1 有源RFID天线的工作原理

有源RFID系统在标签端加装了电源（通常是电池），因此，与无源RFID相比，有源RFID标签可以传输更强的信号，其工作原理如下：

1. 信号发射： 有源RFID天线的标签内置电池，它可以在较远的距离上主动发射信号给阅读器。

2. 电池供电的信号强化： 电池提供的电力使得有源RFID标签能发送更强的信号，大大提高了通信距离，一般可达几十米。

3. 实时数据传输： 由于信号较强，有源RFID系统可以实现实时数据传输，适合追踪移动目标。

2.2.2 有源RFID天线的应用场景

有源RFID由于其长距离通信能力和实时数据传输的特点，通常用于对距离和实时性要求较高的场景：

1. 资产追踪： 有源RFID用于追踪大型设备或车辆等资产，实时监控其位置和状态。

2. 安全监控： 在安全监控领域，有源RFID标签可以用于门禁控制、人员追踪等安全相关的应用。

3. 智能交通系统： 用于车辆识别、电子收费、交通流量监测等交通管理应用。

4. 工业自动化： 在自动化流程中，有源RFID用于监控工作流程，确保物料流转的准确性。

5. 动物追踪： 对于野生动物或者家畜，有源RFID标签可以实现远程追踪和健康监测。

RFID天线的这些分类和特点，为不同领域的应用提供了基础支持。在实际应用中，选择合适的RFID天线类型能显著提高系统的效率和性能。

3. RFID天线设计的关键要素

在RFID天线的设计过程中，多个关键要素需要被认真考量，这些因素直接影响到最终天线的性能与实用性。下面将深入探讨这些设计要素，并提供详细分析与实例。

3.1 波长尺寸对RFID天线性能的影响

3.1.1 波长尺寸的计算与选择

在讨论波长对RFID天线的影响之前，首先需要了解电磁波的基本传播特性。天线的波长尺寸通常与RFID系统使用的频率密切相关。波长（λ）可以通过以下公式计算：

λ = c / f

这里 c 是光速（大约为 3 x 10^8 米/秒）， f 是频率。

选择合适的波长尺寸时，设计师需要考虑到特定应用的具体要求。例如，UHF RFID标签通常工作在860-960 MHz的范围内，其对应的波长为31.25厘米至29.2厘米。

3.1.2 波长尺寸对天线性能的具体影响

波长尺寸会直接影响天线的辐射模式和增益特性。较短的波长尺寸通常意味着天线需要更加紧凑的设计。例如，在UHF频段，波长尺寸的微小变化就可能显著影响天线的读取范围和方向性。因此，波长的选择和设计必须结合实际应用需求来确定。

3.2 材料选择对RFID天线性能的影响

3.2.1 常用RFID天线材料的性能比较

RFID天线可以采用多种材料制造，每种材料都有其独特的电气特性和成本。常见的材料包括铜、铝、银等金属材料，甚至还有特殊应用中使用的碳纳米管等先进材料。以下是几种常用材料的比较：

| 材料 | 电导率 | 成本 | 应用场景 | | ---- | ------ | ---- | -------- | | 铜 | 高 | 适中 | 普遍应用 | | 铝 | 中 | 低 | 重量要求轻的应用 | | 银 | 最高 | 高 | 对性能要求极高的应用 | | 碳纳米管 | 极高 | 高 | 特殊应用，如柔性电路 |

电导率对天线的性能有直接的影响。电导率越高，天线的损耗越低，辐射效率越高。

3.2.2 材料选择对天线性能的影响

材料的选择将决定天线的阻抗匹配、损耗、重量和成本。例如，铜是一种广泛使用的天线材料，因其优异的导电性能和相对较低的成本。然而，铝的密度更低，尽管其导电性稍逊于铜，但在需要减轻天线重量的情况下，铝材料成为更好的选择。

3.3 形状结构对RFID天线性能的影响

3.3.1 常见RFID天线的形状结构

RFID天线可以有多种形状，包括线性天线、环形天线、偶极子天线、曲折线天线等。每种形状都有其特点，适用于不同的应用场景：

| 形状 | 特点 | 应用场景 | | ---------- | ---- | -------- | | 线性天线 | 简单结构，易于制造 | 价格敏感的通用应用 | | 环形天线 | 较好的环形极化特性，可以提高性能 | 极化敏感的应用 | | 偶极子天线 | 需要较大空间，适用于较大尺寸标签 | 水果标签、书籍标签 | | 曲折线天线 | 能够在小尺寸内提供较长的电流路径 | 贴装天线、紧凑型标签 |

3.3.2 形状结构对天线性能的影响

形状结构对天线的辐射模式、极化特性、工作带宽和方向性有重要影响。例如，环形天线能够提供全向的辐射模式，适合于需要从各个方向读取标签的应用。相比之下，线性天线通常具有更好的方向性，适合于读取距离较远的情况。

3.4 匹配网络对RFID天线性能的影响

3.4.1 匹配网络的工作原理

匹配网络是RFID天线设计中不可或缺的一部分，其主要作用是实现阻抗匹配，提高天线的能量传输效率。阻抗匹配可以减少天线和传输线之间的反射，从而提高整体系统的效率。

3.4.2 匹配网络对天线性能的影响

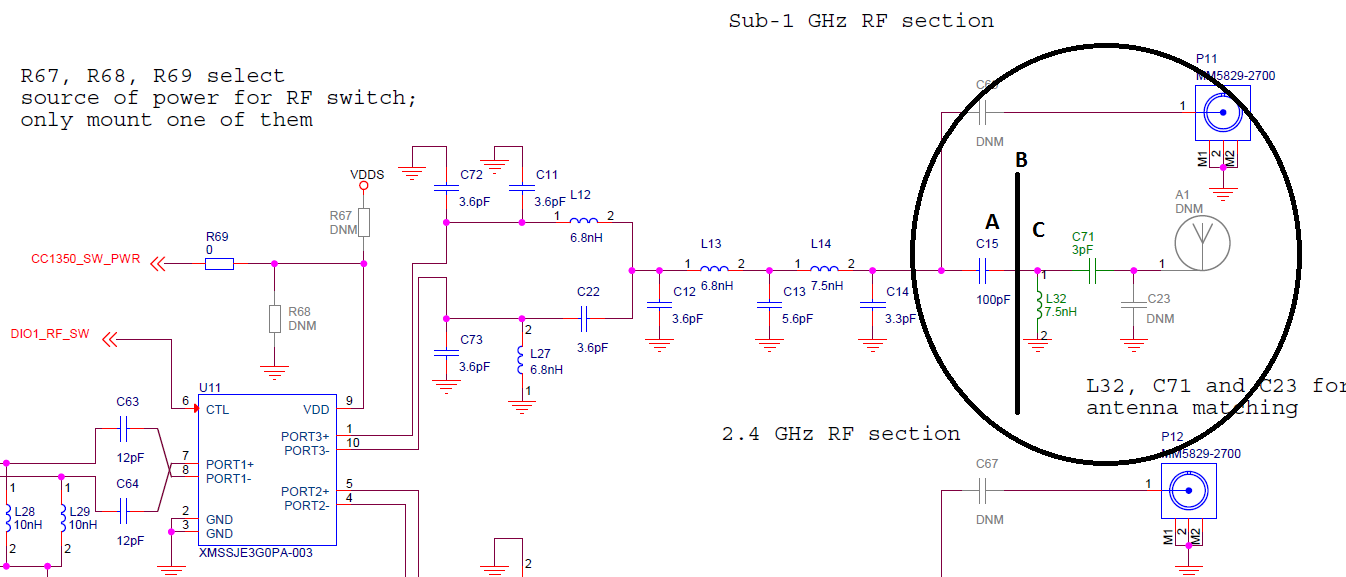

匹配网络的精确设计能够确保天线与阅读器之间的最佳功率传输。例如，在天线输入端增加一个L型匹配网络（包括电感和电容），可以调整天线的阻抗，使其与阅读器的输出阻抗匹配，从而最大限度地减少反射损耗，提高标签的读取范围和灵敏度。

代码块分析

graph TD
    A[天线设计开始] --> B[确定工作频率]
    B --> C[计算波长尺寸]
    C --> D[选择材料]
    D --> E[设计天线形状结构]
    E --> F[设计匹配网络]
    F --> G[测试与优化]

在上述mermaid流程图中，可以看到RFID天线设计的步骤从确定工作频率开始，到最终的测试与优化为止，每个步骤都紧密相关，并对最终性能产生影响。这使得设计师必须对每个环节有深入的了解，才能设计出优秀的RFID天线。

在整个设计过程中，设计师需要利用专业的电磁场仿真软件进行多次迭代，优化天线的形状、尺寸和材料等关键要素，以满足特定应用场景下的性能要求。每个设计选择都应在测试中进行验证和调整，以确保天线在实际使用环境中的最佳性能。

4. RFID天线的技术标准与全球互操作性

随着信息技术的全球化和物联网的快速发展，RFID技术及其天线的应用变得越来越广泛。为了确保不同国家和地区的RFID设备能够无缝协同工作，相关技术标准及全球互操作性问题成为了研究的重点。在本章节中，将深入探讨RFID天线的技术标准以及如何解决全球互操作性问题。

4.1 RFID天线的技术标准

为了保证RFID系统能正常高效地工作，需要对RFID天线的参数、性能、测试方法等方面进行标准化，以确保设备的兼容性和互操作性。

4.1.1 主要RFID天线技术标准的介绍

RFID技术标准众多，但最具影响力的是ISO/IEC标准系列。例如，ISO/IEC 18000系列标准定义了不同频率下RFID系统的工作模式、通信协议等。针对RFID天线，ISO/IEC 19762-5标准中，特别强调了天线性能的参数，如增益、阻抗、频率范围等，以及这些参数在实际应用场景中的性能要求。

除了国际标准，各大RFID厂商如Alien Technology, Impinj, ThingMagic等，也有自己的技术规范和测试标准，以确保产品在市场上的竞争力。

4.1.2 技术标准对RFID天线设计的影响

遵循技术标准对RFID天线的设计有着深远的影响。首先，它能指导设计师在进行天线设计时，充分考虑天线的频率范围、天线增益等关键性能指标，以满足特定应用场合的需求。其次，符合标准的RFID天线可以实现与市面上不同厂商的RFID读写器的兼容性，提高了天线的适用范围和市场价值。

此外，技术标准还为天线产品的认证、测试和评估提供了统一的方法和准则，有助于提高产品质量，减少产品上市的时间。

4.2 RFID天线的全球互操作性问题

全球互操作性是指RFID设备在世界不同地区都能正常工作，而不会因为频率、标准差异导致功能失效的问题。

4.2.1 全球互操作性问题的产生原因

RFID技术的应用涉及电磁波的发射和接收，而不同国家和地区对RFID频率的分配、天线的发射功率、信号调制方式等方面有着不同的法规和要求。例如，美国和欧洲在超高频(UHF)频段的分配上存在差异，导致同一RFID天线产品在两地可能无法使用。

另一个导致互操作性问题的原因是技术标准的不统一。虽然ISO/IEC等国际组织在制定标准，但不同国家可能会有额外的要求，或者对标准的解读有所偏差，增加了设备的兼容难度。

4.2.2 解决全球互操作性问题的方法

解决RFID天线的全球互操作性问题需要多方协作。一方面，国际标准化组织应继续完善标准，并推动各国在RFID技术法规上的统一。另一方面，RFID设备制造商需要密切关注国际标准的发展，并在产品设计时预留足够的灵活性，以适应不同地区的要求。

此外，对于技术标准的解读和实施，可以通过跨国合作和对话，协调不同标准之间可能存在的冲突，实现设备的互认和互操作。

在本章节中，我们了解了RFID天线的技术标准及其在全球互操作性问题中的重要性，以及解决这些问题的方法。技术标准确保了RFID天线的性能和兼容性，而全球互操作性问题的解决则需要政策法规和技术标准的共同进步。

在下一章节中，我们将讨论环境因素和应用场景对RFID天线设计的影响，这将为RFID天线设计提供更加全面的视角和实践指南。

5. 环境因素与应用场景对RFID天线设计的影响

5.1 环境因素对RFID天线设计的影响

5.1.1 不同环境因素对RFID天线性能的影响

在RFID系统中，天线的设计必须考虑到实际使用环境可能带来的影响，这些影响会直接关联到天线的性能表现。不同环境因素如温度、湿度、电磁干扰和物理障碍物等，都会对RFID天线的信号传输和接收产生影响。

温度变化会影响天线材料的物理特性和电子元件的性能。在高温环境中，材料可能会膨胀变形，而低温可能会导致材料脆化，甚至影响电路的正常工作。湿度对RFID天线的绝缘层和封装材料可能产生负面影响，导致信号损失或者天线失效。电磁干扰是另一个重要的考虑因素，例如在高电磁噪声环境中，天线需要具备更强的信号抗干扰能力以保证通信质量。物理障碍物如墙壁和金属结构也会反射或者吸收无线电波，导致信号的衰减。

5.1.2 针对环境因素的RFID天线设计方法

为了应对上述环境因素对RFID天线性能的影响，设计时需要采取一系列策略。设计耐温型RFID天线，可以使用温度稳定性高的材料，如聚四氟乙烯（PTFE），并且在电路设计上使用能够承受一定温度变化的元件。对于湿度环境，设计需要考虑到密封性能和防潮处理，可能需要在天线设计中加入防潮层。

为了提高信号抗干扰能力，可以设计定向性更强的天线，减少多路径传播带来的干扰问题。在天线电路中加入滤波器也能有效地过滤掉不需要的信号频率。在物理障碍物多的环境中，可以采用多天线系统，或是设计具有绕射能力的天线结构，以提高信号覆盖范围。

5.2 应用场景对RFID天线设计的影响

5.2.1 不同应用场景对RFID天线性能的需求

RFID技术被广泛应用于物流管理、资产跟踪、支付系统、门禁控制等多个领域，不同应用场景对RFID天线的性能需求各不相同。在物流管理中，天线需要能够处理大量标签的快速读取，且天线的尺寸和形状要适应各种包装和运输设备。在资产跟踪中，天线则需要更长的读取距离和更好的抗金属干扰能力。而在支付系统和门禁控制系统中，天线需要小巧和隐蔽，并具备快速、安全响应的能力。

5.2.2 针对应用场景的RFID天线设计方法

在不同应用场景下，RFID天线设计应考虑天线的形态、尺寸、工作频率和天线的增益等参数。例如，在物流管理中，可以使用线性极化或圆极化天线，它们能提供较广的覆盖范围，以适应动态变化的读取环境。对于需要长距离读取的应用，可能需要更大增益的天线设计，以及利用高频率来减少波长尺寸，从而提高天线效率。

在设计高抗干扰的天线时，可以考虑双极化天线设计，它能同时接受垂直和水平极化的信号，提高信号处理的稳定性和可靠性。而在设计支付系统和门禁控制用的RFID天线时，可以采用小型贴片天线，并且优化其天线匹配网络，减少辐射损耗，同时提供快速的数据处理和响应能力。

在进行RFID天线设计时，必须对应用环境和场景有充分的了解，以便于采取相应的设计策略来满足实际需求。下一章节将通过实际案例来分析RFID天线设计的最佳实践。

6. RFID天线设计案例与实践指南

6.1 典型RFID天线设计案例分析

6.1.1 案例背景与设计目标

本案例分析将深入探讨一个典型的超高频(UHF) RFID天线设计项目，该项目的目标是为一家零售供应链公司开发一种能适用于商品追踪的RFID标签天线。设计的目标包括确保高读取准确率，满足一定的识别距离，并在各种商品表面展现良好的性能，尤其是金属和塑料表面。此外，天线还必须适应于大批量的自动化打印和封装流程。

6.1.2 设计过程与解决方案

设计过程分为需求分析、概念设计、仿真与优化、原型测试和最终产品迭代五个阶段。

• 需求分析： 首先，明确客户的具体要求，包括频率范围（902-928MHz）、增益、辐射模式、极化方式以及物理尺寸等。同时，考虑到产品的成本和生产工艺的可行性。
• 概念设计： 基于需求分析的结果，初步选择天线类型。在本案例中，选择了平面偶极子天线，并根据900MHz频段的波长进行了尺寸估算。
• 仿真与优化： 使用天线设计仿真软件（如CST Studio Suite）对天线进行建模并进行电磁场仿真。经过多次迭代，主要在尺寸、形状、材料和匹配网络上进行微调。例如，优化馈电点的位置和阻抗匹配网络以确保与RFID芯片的最佳连接。
• 原型测试： 制作原型天线，并在不同环境下进行实际测试，包括在目标频段内的读取距离测试，以及在金属和塑料表面的应用测试。
• 最终产品迭代： 根据原型测试的反馈，调整设计参数，并制作改进型的天线样品，重新测试，直至满足所有设计目标和性能标准。

6.2 RFID天线设计实践指南

6.2.1 设计前的准备工作

在开始RFID天线设计之前，需先进行周密的准备工作，以确保设计过程的高效和成功。

• 市场调研： 深入研究市场上的同类产品，了解行业标准和用户的具体需求。
• 技术准备： 熟悉天线设计相关理论和实践，掌握天线设计软件的使用，如HFSS、CST和ANSYS等。
• 工具和材料： 准备必要的设计工具、软件、测试设备和天线材料。
• 团队构建： 组建一个多学科的团队，包括电子工程师、软件工程师、市场和销售人员等。

6.2.2 设计过程中的注意事项

在设计RFID天线的过程中，应注意以下关键点：

• 天线尺寸： 天线的尺寸对于其性能至关重要，特别是工作频率、天线增益和带宽。
• 材料选择： 天线材料将影响其机械强度、耐久性和对环境的适应能力。
• 仿真分析： 仿真是一种有效的预测试工具，能够节省时间和资源，发现并解决问题。
• 测试验证： 在设计过程中，频繁的原型测试能够帮助验证设计参数，并及时调整。
• 成本控制： 在确保性能的前提下，需要对天线的设计进行成本效益分析，避免过度设计。

6.2.3 设计后的测试与优化

设计完成后，测试是评估天线性能的必要步骤，并且通常伴随着优化过程。

• 测试环境： 在不同的环境和条件下测试天线，包括不同的距离、角度和物体表面。
• 参数优化： 根据测试结果调整设计参数，可能包括尺寸、形状、材料或匹配网络。
• 量产准备： 在设计确认后，确保天线设计能够适应于大规模生产，包括自动化制造和质量控制。

graph TD;
    A[设计前的准备工作] --> B[市场调研]
    A --> C[技术准备]
    A --> D[工具和材料准备]
    A --> E[团队构建]

    F[设计过程中的注意事项] --> G[天线尺寸]
    F --> H[材料选择]
    F --> I[仿真分析]
    F --> J[测试验证]
    F --> K[成本控制]

    L[设计后的测试与优化] --> M[测试环境]
    L --> N[参数优化]
    L --> O[量产准备]

通过以上分析，RFID天线设计过程的复杂性得以展现，并且提供了一套实践指南，帮助IT专业人员和工程师在设计过程中做出正确的决策。在实际操作中，应结合具体案例的实际需求，灵活应用上述指南中的步骤和技巧。

7. RFID天线的测试方法与性能评估

7.1 RFID天线测试的基本概念与重要性

在RFID系统中，天线是关键的组成部分，它负责无线信号的发送和接收。正确的测试方法可以确保天线的设计满足特定的应用需求，且在实际环境中能够达到预期的性能。RFID天线的测试包括但不限于天线的阻抗匹配测试、辐射模式测试、功率传输测试等。对测试结果的准确评估，对于确保整个RFID系统的性能和可靠性至关重要。

7.2 阻抗匹配测试

阻抗匹配是保证天线传输效率的关键因素之一。理想的匹配意味着天线与射频设备之间的阻抗完全相等，这样可以实现最大功率的传输。测试阻抗匹配通常需要使用矢量网络分析仪进行S参数测量。下面是一个使用矢量网络分析仪进行阻抗匹配测试的示例代码块：

# 配置矢量网络分析仪进行S参数测量
# 设定测试频率范围为100kHz至10GHz
set frequency-range 100k 10g
# 进行一次完整的频率扫描以获取S参数
sweep $frequency-range
# 显示得到的S11参数（反射系数）
display s11

7.3 辐射模式测试

辐射模式测试涉及测量和评估天线在空间中的辐射特性。这包括天线的辐射方向图、增益、以及前后比等参数。通过这些参数可以了解天线在不同方向上的辐射能力，以及其抗干扰的性能。下面展示了一个简化的辐射模式测试表格：

| 方向角度 | 增益 (dBi) | 前后比 (dB) | |-----------|------------|-------------| | 0度 | 2.5 | 20 | | 30度 | 2.2 | 18 | | 60度 | 1.9 | 15 | | 90度 | 1.7 | 12 | | 120度 | 1.8 | 10 | | 150度 | 2.0 | 15 | | 180度 | 2.4 | 20 |

7.4 功率传输测试

功率传输测试关注的是在一定距离下，天线能够有效地传输多少功率。这对实际应用中天线的实际使用距离和信号覆盖范围有直接的影响。测试通常需要一个RFID读写器和相应的测试软件。通过测量不同距离下的接收信号强度（RSSI）或解调信号质量（Q值），可以评估天线的功率传输性能。

7.5 性能评估的其他方法

除了上述的基本测试方法外，还可以使用其他一些辅助手段来对RFID天线性能进行全面评估。例如，可以使用频谱分析仪来观察天线在工作频率范围内的谐波和噪声水平，或者利用场强计来测量特定距离上的信号强度分布。此外，现场测试也是不可或缺的一环，通过在实际应用环境中测试天线，可以得到更为准确的性能数据。

总的来说，RFID天线的测试方法与性能评估是一个复杂而细致的过程，涉及到从设计到实际应用的各个阶段。通过科学、系统的测试方法，可以确保RFID天线的性能满足高标准的要求，为实现高质量的RFID解决方案提供保障。
