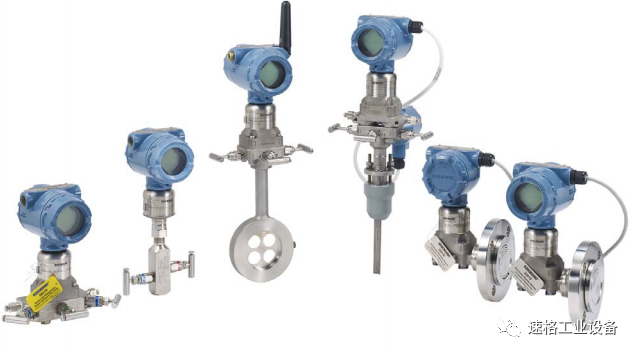

MDM3051S-DP型智能压力变送器用于测量液体、气体或蒸汽的液位、密度、压力、以及流量，然后将其装变成4mA-20mADC HART 电流信号输出。也可与RST375手持终端或RSM100Modem互相通信，进行参数设定、过程监控等。

标准规格

(以标准零点为基准调校量程，不锈钢316L膜片，填充液为硅油)

1. 性能规格

调量程的参考精度(包括从零点开始的线性、回差和重复性)：±0.075%若TD>10(TD=最大量程/调节量程)则为：±(0.0075×TD)%平方根输出精度为以上线性参考精度的1.5倍

环境温度影响

量程代码	-20℃-65℃总影响量	量程代码	-40℃-20℃和65℃-85℃总影响量
A	±(0.45×TD+0.25)%×Span	A	±(0.45×TD+0.25)%×Span
B	±(0.30×TD+0.20)%×Span	B	±(0.30×TD+0.20)%×Span
C/D/E	±(0.20×TD+0.10)%×Span	C/D/E	±(0.20×TD+0.10)%×Span

过范围影响 ±0.075%×Span

静压影响

量程代码	影响量
A	±(0.5%Span)/4MPa
B	±(0.3%Span)/10MPa
C/D/E	±(0.1%Span)/10MPa

过压影响

量程代码	影响量
A	±0.5%×Span/4MPa
B	±0.2%×Span/16MPa
C/D/E	±0.1%×Span/16MPa

长期稳定性

量程代码	影响量
A	±0.5%×Span/1年
B	±0.2%×Span/1年
C/D/E	±0.1%×Span/1年

电源影响 ±0.001%/10V(12-42DC)，可忽略不计。

2功能规格

量程和范围

量程/范围		kPa	mbar
A	量程	0.1-1	1-10
A	范围	-1-1	-10-10
B	量程	0.2-6	2-60
B	范围	-6-6	-60-60
C	量程	0.4-40	4-400
C	范围	-40-40	-400-400
D	量程	2.5-250	25-2500
D	范围	-250-250	-2500-2500
F	量程	30-3000	0.3-30bar
F	范围	-500-3000	-5-30bar

量程限 在量程的上下限范围内，可以任意调整。

建议选择量程比尽可能低的量程代码，以优化性能特征。

零点设置 零点和量程可以调节到表中测量范围内的任何值，只要：标定量程≥最小量程

安装位置影响 与膜片面平行方向的安装位置变化不会造成零漂影响，若安装位置与膜片面超过90°的变化，会发生<0.4kPa范围内的零位影响，可以通过调节调零校正。无量程影响。

输出二线制，4mA-20mA DC,可选HART输出数字通讯，可选择线性或平方根输出。

输出信号极限Imin=3.9mA,Imax=20.5mA

报警电流 低报模式(最小)：3.7mA

高报模式(最大)：21mA

不报模式(保持)：保持故障前的有效电流值

报警电流标准设置：高报模式

响应时间 放大器部件阻尼常数为0.1s；传感器时间常数为0.1s-1.6s，取决于量程及量程比。附加的可调时间常数为：0.1s-60s。对非线性输出(如平方根功能)的影响取决于该功能，并可据此计算。

预热时间<15s

环境温度 -40℃-85℃；带液晶显示、氟橡胶密封圈时-20℃-65℃

储存温度/运输温度 -50℃-85℃；带液晶显示时：-40℃-85℃

工作压力 额定工作压力分为：16MPa、25MPa、40MPa三档

静压极限 从3.5kPa绝对压力至额定压力，保护压力可大于额定压力的1.5倍，同时加于变送器两侧。

单向过载极限 单向过载可达额定压力

3安装

电源及负载条件 电源电压为24V,R≤(Us-12V)/Imax(kΩ)

其中Imax=23mA

最大电源电压：42VDC

最小电源电压：12VDC,15VDC(背光液晶显示)

数字通讯负载范围：250Ω-600Ω

电气连接 M20×1.5电缆密封扣，接线端子适用于(0.5-2.5)mm的导线。

过程连接 过程连接法兰的两端面有NPT1/4和UNF7/16内螺纹。

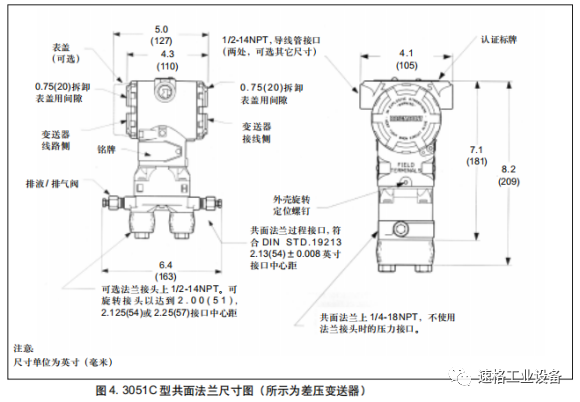

4 物理规格

材质

测量膜盒：不锈钢316L

膜片：不锈钢316L、哈氏合金C

过程法兰：不锈钢304

螺母及螺栓：不锈钢(A2)

填充液：硅油

密封圈：丁腈橡胶(NBR)、氟橡胶(FKM)、聚四氟乙烯(PTFE)

变送器外壳：铝合金材质，外壳喷涂环氧树脂

外壳密封圈：丁腈橡胶(NBR)

铭牌:不锈钢304

重量 3.3kg(无：液晶显示、安装支架、过程连接)

外壳防护等级 IP67

电磁兼容性附表

序号	测试项目	基本标准	测试条件	性能等级
1	辐射干扰(外壳)	GB/T9254-2008表5	30MHz-1000MHz	合格
2	传导干扰(直流电源端口)	GB/T9254-2008表1	0.15MHz-30MHz	合格
3	静电放点(ESD)抗扰度	GB/T17626.2-2006	4kV(触电)8kV(空气)	B
4	射频电磁场抗扰度	GB/T17626.3-2006	10V/m(80MHz-1GHz)	A
5	工频磁场抗扰度	GB/T17626.8-2006	30A/m	A
6	电快速瞬变脉冲群抗扰度	GB/T17626.4-2008	2kV(5/50ns,5kHz)	B
