本文介绍了使用PPT绘制水凝胶的方法,最终效果简洁、通透、立体,完全不逊于3DsMax、C4D等大型三维建模软件:
以下为制作步骤:
一、使用PPT的3D功能绘制水凝胶的框架
水凝胶的框架是一个带有圆角的立方体,绘制这样的立方体,只要:
1.使用PPT的圆角矩形工具绘制一个圆角矩形,调整黄色空掉调整圆角大小,去掉形状的轮廓线,将填充色改为蓝色,透明度根据需要设定,这里我用了79%。
2.为圆角矩形添加合适的深度和圆形棱台。将材料改为亚光、光源改为柔和,并设置合适的三维旋转。

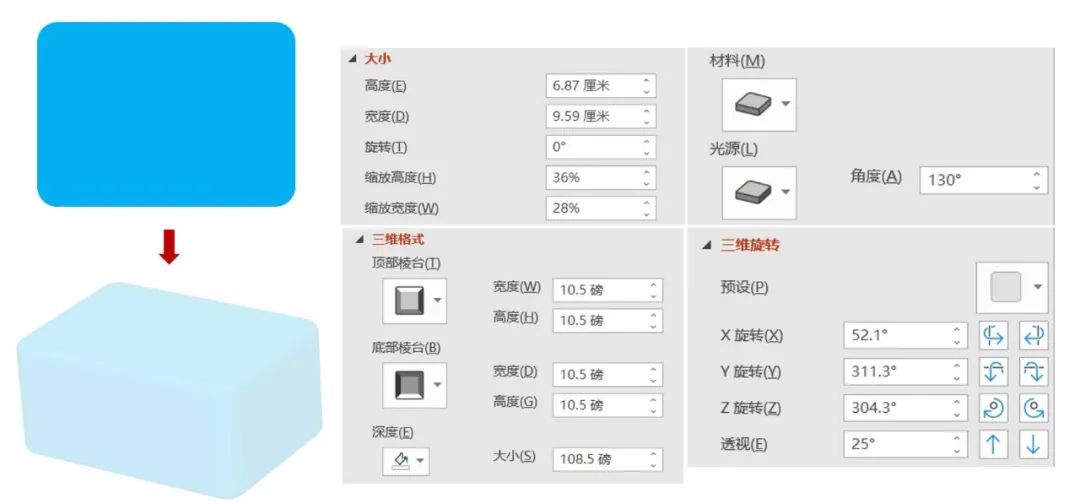

圆角矩形具体参数如尺寸和三维等如下:
以上参数仅做参考,具体数据需要根据圆角矩形的尺寸、水凝胶的宽、高、深比例等具体情况而定。
二、使用圆形和曲线工具绘制交联点和聚合物

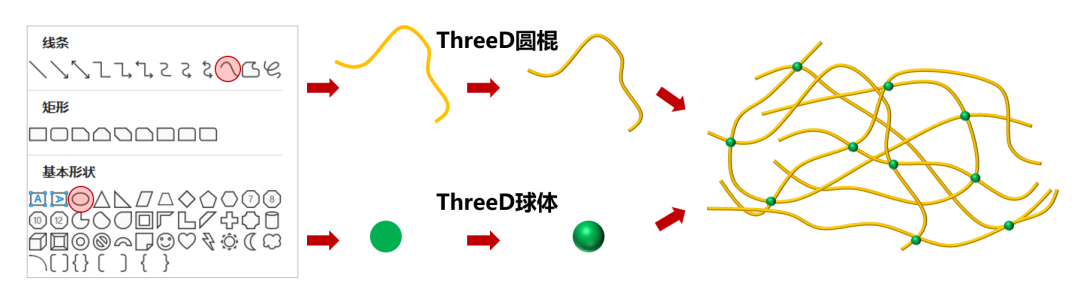

1.使用PPT的椭圆工具和曲线工具,分别绘制出尺寸/形状合适的正圆和曲线
2.选中图形,分辨使用ThreeD插件的球体/圆棍功能一键将正圆变成球体,将曲线变成立体曲线。
3.同样的方法,随意绘制几个小球和曲线,并调整位置,即可得到水凝胶内的聚合物和交联点:
如果没有ThreeD插件,可通过棱台参数手动将平面图形变成立体图形。
关于棱台参数的含义、设置方法和用法,在《PPT3D科研绘图》课程的免费试看章节中,我做了非常详细的讲解,请大家直接点击文末“”链接进入课程学习。

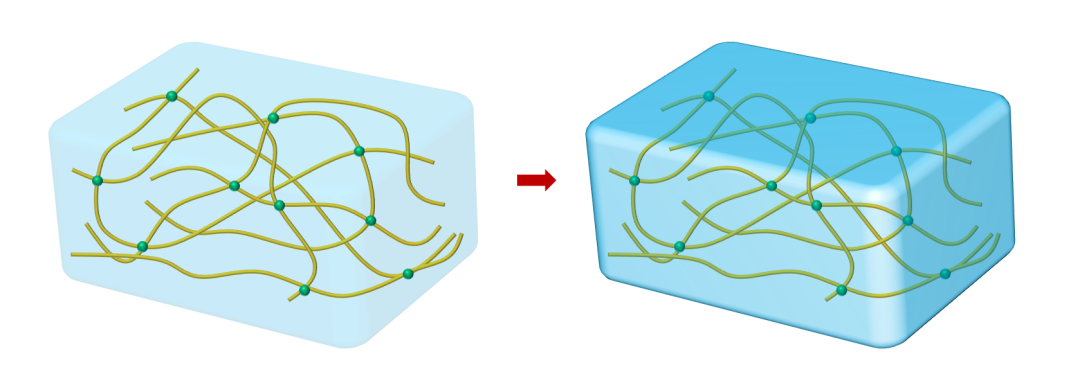

4.如果要求不高,直接将上面两步的图形放在一起,就可以得到水凝胶图形,通过改变材质和光源,还可以让图形产生一定的反光效果:
但仅通过调整材料和光源,图形整体的立体感和通透性很难让人完全满意,比如看不到立方体背面的三个面,导致整体图形看起来不够立体,美观度不太够,因此需要通过以下两个步骤进行优化。
三、添加背面形状增强图形的立体感
1.使用PPT的平行四边形工具,调整其旋转角度和控点,使其基本与立方体后方的面吻合
2.选中平行四边形,右键编辑顶点,通过增加顶点、编辑顶点,使平行四边形更好的与立方体的面吻合,尤其是圆角部分
3.调整形状的颜色和透明度至恰当值

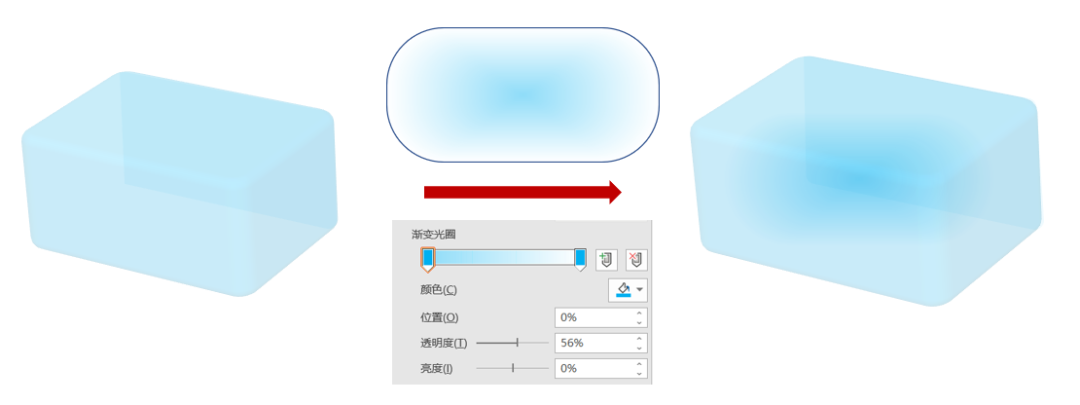

4.添加一个圆角矩形,为其添加一个路径渐变,加深凝胶中心的颜色,使其看起来有通透感:
四、添加阴影和高光细节增强图形质感
1. 使用曲线工具和任意多边形工具勾勒出各个高光和阴影的形状
2.设置各个高光和阴影形状的颜色,高光形状设置为带有透明度的白色或白色渐变,阴影设置为不同透明度的黑色渐变,各个形状添加合适的柔化边缘参数
3.将所有图形放到合适的位置上,一个很有质感的立方体就画好了

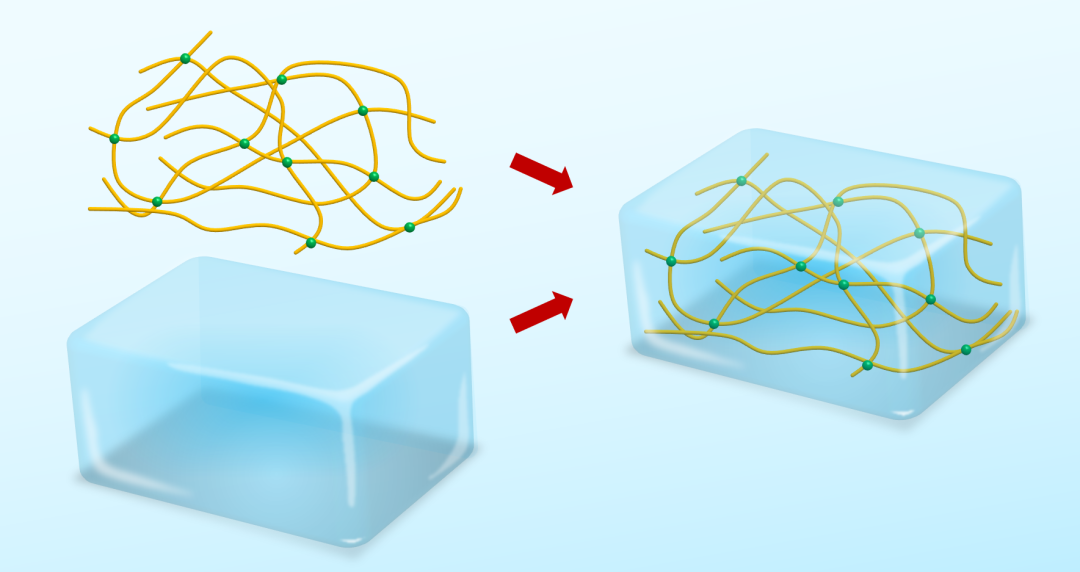

最后我们将立方体、交联点、聚合物放在一起,完成水凝胶绘制:
