74系列芯片中的LVC,LS,HC等的含义

最新推荐文章于 2021-01-15 16:06:19 发布
最新推荐文章于 2021-01-15 16:06:19 发布
阅读量1.2k 收藏 1
点赞数
原文链接：http://www.cnblogs.com/constanto/p/7508327.html
版权
本文提供了一份74系列芯片型号的选择指南，帮助读者理解如何根据应用需求挑选合适的芯片型号。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

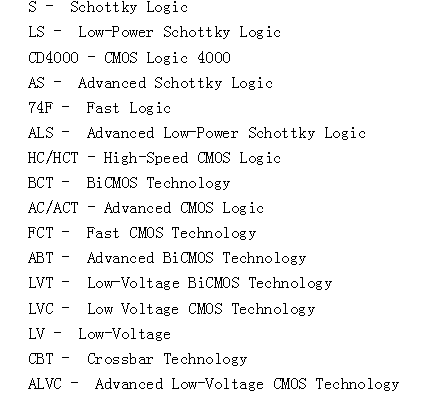

在使用和查找74系列芯片的时候我们总会想找到自己需要的型号,中间的标号老是让你不知道怎么选,百度到了下面的列表,分享一下:



转载于:https://www.cnblogs.com/constanto/p/7508327.html

74系列的型号
weixin_33965305的博客
05-29 1298
74系列TTL数字逻辑集成电路系国际上通用的标准电路。其品种共分为六大类即 74xx(标准) 74LSxx(低功耗肖特基) 74Sxx(肖特基) 74ALSxx(先进低功耗肖特基) 74ASxx(先进肖特基) 74Fxx(高速) 只要序列号相同，则逻辑功能完全相同。 另外还出现了74系列高速CMOS电路，该系列共分三大类，即 HC(C...
74HC AHCT LS LV ABT区别
weixin_30429201的博客
03-21 1811
1. 含义 2. 74AHC 74AHCT 74LV 74LS 2.1 解释 AHC与AHCT均是先进的高速的CMOS器件，但是供电电压范围不同，输入的逻辑电平也不同。 LV是低压版，当自身供电电压为2.7或者3.6V时接受TTL的输入电平，在3.3V以上供电时可以认为是TTL电平逻辑，否则参考手册。 LS是低功耗版，5V供电，输入输出均为TTL电平逻辑。 ABT4.5~5V供电，...
74系列 LS 与 HC 区别
weixin_30332705的博客
02-19 888
74系列 LS 与 HC 区别74系列集成电路大致可分为6大类： 74××（标准型）； 74LS××（低功耗肖特基）； 74S××（肖特基）； 74ALS××（先进低功耗肖特基）； 74AS××（先进肖特基）； 74F××（高速）。 HC为COMS工作电平； HCT为TTL工作电平，可与74LS系列互换使用； HCU适用于无缓冲级的CMOS电路。 这9种...
HC/LS/HCT/F系列芯片的区别(转)
Mage的专栏
11-03 6476
1、 LS是低功耗肖特基，HC是高速COMS。LS的速度比HC略快。HCT输入输出与LS兼容，但是功耗低；F是高速肖特基电路； 2、 LS是TTL电平，HC是COMS电平。 3、 LS输入开路为高电平，HC输入不允许开路， hc 一般都要求有上下拉电阻来确定输入端无效时的电平。LS 却没有这个要求 4、 LS输出下拉强上拉弱，HC上拉下拉相同。 5、 工作电压不同，LS只能用5V，而HC一
常用的电平转换方案（74HC245、74LVC4245等）
老瓦的笔记本
04-27 6349
作者：barbby 转自：http://blog.sina.com.cn/s/blog_5f39a4380100dh62.html ) 晶体管+上拉电阻法      就是一个双极型三极管或 MOSFET，C/D极接一个上拉电阻到正电源，输入电平很灵活，输出电平大致就是正电源电平。 (2) OC/OD 器件+上拉电阻法     跟 1) 类似。适用于器件输出刚好为 OC/OD
74LS 系列与 74HC，74HCT，CD系列的区别
07-14
74LS 系列与 74HC，74HCT，CD系列的区别： 1.LS、HC 二者高电平低电平定义不同:HC 高电平规定为 0.7 倍电源电压，低电平规定为 0.3 倍电源电压。LS 规定高电平为 2.0V，低电平为 0.8V。 带负载特性不同。 2.HC 上...
74系列标准逻辑集成芯片分类
David_xtd的专栏
01-15 4490
74系列集成电路， 按工艺特点进行划分，逻辑器件可以分为Bipolar、CMOS、BiCMOS等工艺，其中包括器件系列有： Bipolar（双极）工艺的器件有： TTL、S、AS、LS、ALS、F。（除了标准型和高速型F，都包含一个S） CMOS工艺的器件有： HC、HCT、CD40000、ACL、FCT、LVC、LV、CBT、ALVC、AHC、AHCT、CBTLV、AVC、GTLP。（除了LV和GTLP，都包含一个C） BiCMOS工艺的器件有： BCT、ABT、LVT、ALVT。（都包含一个T） Bip
数字电路设计的启蒙之钥：74LS系列芯片全攻略
首先概述了74LS系列芯片的分类与功能、电气特性以及应用电路设计基础，重点解释了其在逻辑门、触发器、寄存器、计数器与分频器方面的应用。接着深入探讨了复杂逻辑功能的实现、与现代数字电路设计的结合，以及微控制...
74HC125 74HCT125 74LV125 74LVC125
weixin_34391854的博客
07-15 1099
74HC125; 74HCT125Quad buffer/line driver; 3-state The 74HC125; 74HCT125 is a quad buffer/line driver with 3-state outputs controlled by the output enable inputs (nOE). A HIGH on nOE causes the output...
74系列芯片详解：与非、或非、反相器、与门、与非门
文档中还列出了不同版本和变型的芯片，如54/74LS、54/74ALS、54/74F、54/74HC、54/74AC、54/74HCT等，以及74LV和74LVC系列，体现了这些芯片的不同速度等级、电源电压和功耗特性。每个芯片都有对应的图片展示，方便...
hc和ls的区别74系列简介
08-31
hc和ls的区别，74系列简介，TTL和CMOS电平
74系列芯片型号区别及功能略表
06-14
74 系列集成电路大致可分为6 大类： .74 ××（法式型）； .74LS ××（低功耗肖特基）； .74S ××（肖特基）； .74ALS ××（进步前辈低功耗肖特基）； .74AS ××（进步前辈肖特基）； .74F ××（高速）。 近年来还出现了高速CMOS 电路的74 系列，事实上芯片。该系列可分为3 大类： .HC 为COMS 电平； .HCT 为TTL 电平,可与74LS 系列互换行使； .HCU 适用于无缓冲级的CMOS 电路。
4LS、74HC、CD系列的详细区别
11-08
4LS、74HC、CD系列的详细区别是什么？.txt
(转)74系列芯片使用汇总
weixin_30305735的博客
10-18 6455
74HC/LS/HCT/F系列芯片的区别1、 LS是低功耗肖特基，HC是高速COMS。LS的速度比HC略快。HCT输入输出与LS兼容，但是功耗低；F是高速肖特基电路；2、 LS是TTL电平，HC是COMS电平。3、 LS输入开路为高电平，HC输入不允许开路， hc 一般都要求有上下拉电阻来确定输入端无效时的电平。LS 却没有这个要求4、 LS输出下拉强上拉弱，HC上拉下拉相同。5、 工作电压不同，...
AC、HC、AHC、ACT、LS的区别
weixin_34239169的博客
06-29 1664
http://forum.eet-cn.com/thread!printPreview.jspa?threadID=1200029698&start=0 以245为例，74AC245、74HC245、74AHC245、74ACT245、74LS245这几个有什么区别，各自的应用领域是什么？ 这些逻辑电平对应的英文含义如下： S -  Schottky Logic LS -  Low-...
SN74LVC4245A/（74LVC245） 真是个好东西啊
zhengxiuchen86的博客
08-18 2万+
SN74LVC4245A/（74LVC245） 真是个好东西啊 双向电压传输，VCCA=5.5V; VCCB=2.7~3.6V A => 5V B => 3.3V 芯片允
数字电路74HC和LS区别**精简版**
qq_44812865的博客
06-16 6007
数字电路74HC和LS区别精简版 74hc和74ls的区别： 74LS属于TTL类型的集成电路，而74HC属于CMOS集成电路。 HC高电平规定为0.7倍电源电压，低电平规定为0.3倍电源电压。LS规定高电平为2.0V，低电平为0.8V。 LS是TTL电平，HC是COMS电平。 优缺： 只要知道他的原理优缺都可以从原理上来，（TTL，COMS） LS是低功耗肖特基，HC是高速COMS。LS的速度比HC略快；(https://wenku.baidu.com/view/e0388e3fcdbff121dd
逻辑高低电平
caoshunxin01的专栏
02-23 3242
关于逻辑高低电平 1) 5V CMOS、 HC、 AHC、 AC中， 输入大于3.5V算高电平 | | 输入小于1.5V算低电平； 2) 5V TTL 、ABT 、AHCT、 HCT、 ACT中 ， 输入大于2V算高电平 | | 输入小于0.8V算低电平； 3) 3.3V LVTTL 、LVT、 LVC 、ALVC、LV 、ALVT中 ，输入大于2V算高电平　| | 输入小于0.8V算低电平；
74LVC4245的作用及各管脚的定义
热门推荐
dxmcu的专栏
12-30 2万+
这是一个典型的双电源供电的双向收发器，通过DIR管脚控制传输方向。 管脚定义： 管脚 定义 1 VCCA 2 DIR 3 A0 4 A1 ... 10 A7 11 GND 12 GND 13 GND 14 B7 15 B6 ... 21 B0 22 OE 23 VCCB 24 VCCB OE为低电平收发
