常用贴片三极管型号与丝印的对应关系（SOT23）

最新推荐文章于 2024-04-17 22:57:35 发布
最新推荐文章于 2024-04-17 22:57:35 发布
阅读量1.8w 收藏 21
点赞数 3
原文链接：http://www.cnblogs.com/eruca520/p/9335418.html
版权

个人常用贴片三极管型号与丝印的对应关系（SOT23）：

丝印：Y1          型号：8050，NPN型三极管

丝印：Y2          型号：8550，PNP型三极管

丝印：L6          型号：xxxx，NPN型三极管



丝印：1AM       型号：MMBT3904，NPN型三极管

丝印：2A          型号：MMBT3906，PNP型三极管

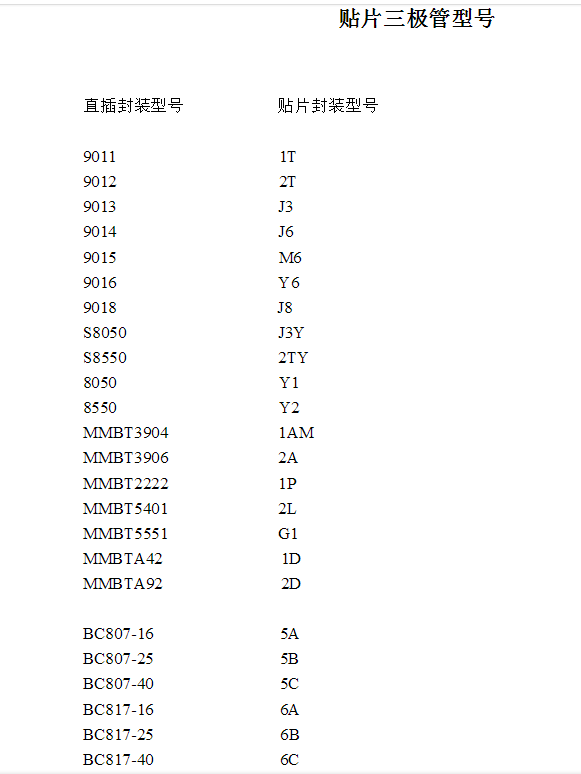

附上一张未经验证的，贴片三极管，对应关系图

转载于:https://www.cnblogs.com/eruca520/p/9335418.html
