计算机PMA,PMA通信协议分析及仿真工具

PMA通信协议分析及仿真软件是专为计算机通信开发人员打造的一款模拟分析工具，现在不少设备在进行开发的时候都需要对通信协议进行分析了，使用这款工具可以有效地对设备进行模拟、查看通信状况以及进行模拟仿真处理等操作，软件提供了多种运行模式，并且可以直接屏幕显示相应的数据。

安装说明

PMA2.0适合于运行在Microsoft Windows 的各个版本下，包括Windows9X(win95需要升级系统文件)、Windows Me、Windows NT、Windows2000、Windows XP等平台下,Internet Explorer V5.0或更新,奔腾166MHz或更快,64 MB内存或更多,32MB磁盘空间。

安装与卸载

安装新的PMA2.0前最好现关掉正在运行的PMA2.0。然后点击SETUP,你可以一步一步按引导安装。

另外，如果是商用版，则需要安装加密狗驱动程序。(文件为：Instdrv.exe)

卸载方法：在开始菜单中，单击'Uninstall '，卸载程序将自动地删除PMA2.0 。

软件特色

规约的选择

为了适应当前电力系统的各种规约，PMA2.0首先推出了下拉式菜单选项(文件->协议配置)来选择你所需要的规约。当你选择了规约后，会有一个对话框，需要填写的内容根据各种规约的不同而不同。一般来说主要是主从站的地址。

当没有规约时，这个时候PMA2.0可以用来监视串口发送的源码。

规约的运行方式

当一种规约选择好之后，然后(运行模式)菜单下选择你所需要的运行模式，监视、模拟主站、模拟从站、手动输入等。选择手动输入数据是为了便于将看到的报文迅速的分析出来，因此是不需要连接端口的。至于其他的运行方式则是要连接端口的。

规约的端口设置

端口设置主要有串口设置和以太网设置。这需要当你选择何种规约后才能作相应的配置。比如IEC870-5-104则需要的是以太网配置、而IEC870-5-101则是串口的配置。

当配置完成后，就可以连接(端口配置->连接 )了，从而进入连接后的菜单。

手动报文的输入

手动报文的输入主要是为了便于用户在不和主从站的连接时，但是又有报文的情况下输入数据，这样可以快速的分析报文。

鼠标右键的使用

鼠标右键是为了迎合各种规约而设计的一款灵活的POP菜单选项，比如有“停止滚动”，“开始滚动”，“发送报文列表”，“不显示短帧”等功能。如下：

对于发送报文列表，主要是指那些比较大的规约，可以通过灵活的配置来完成。

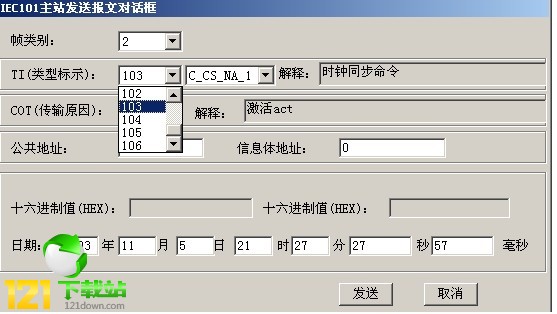

例如IEC870-5-101的主站可以发送的报文(PMA2)如下：

对于一些报文，是没有数据区的，PMA将他们称之为短帧，可以通过“不显示”来将他们屏蔽(过滤)
