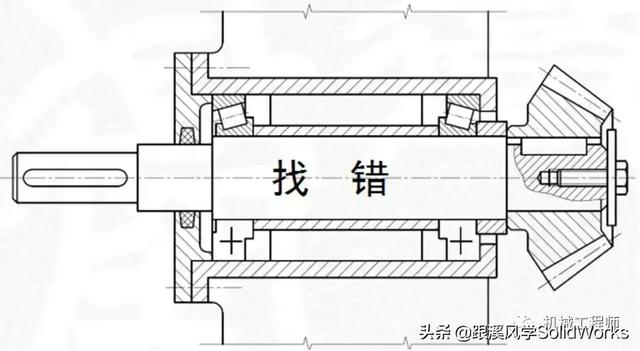

一、轴系的结构设计

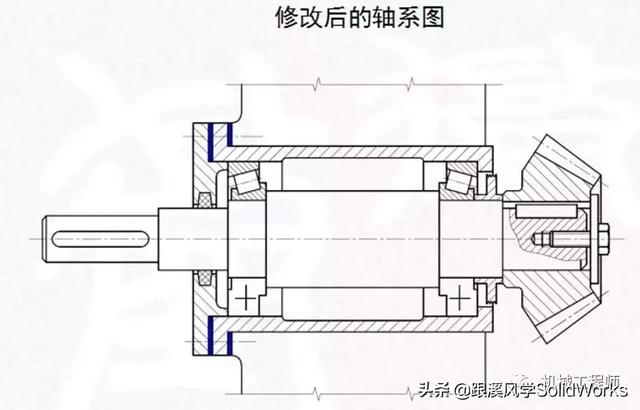

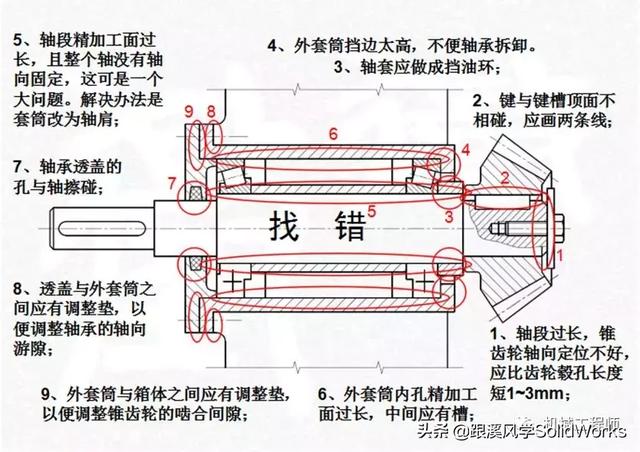

合理的轴系结构必须满足下列基本要求
轴和轴承在预期寿命内不失效;

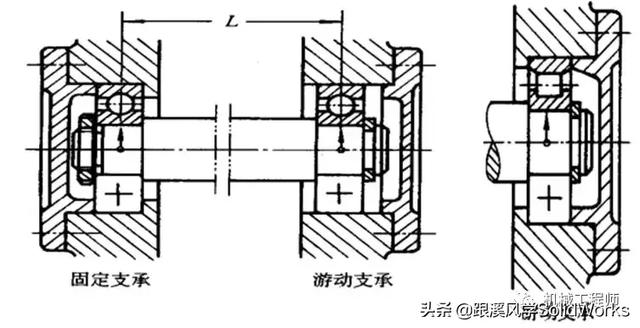

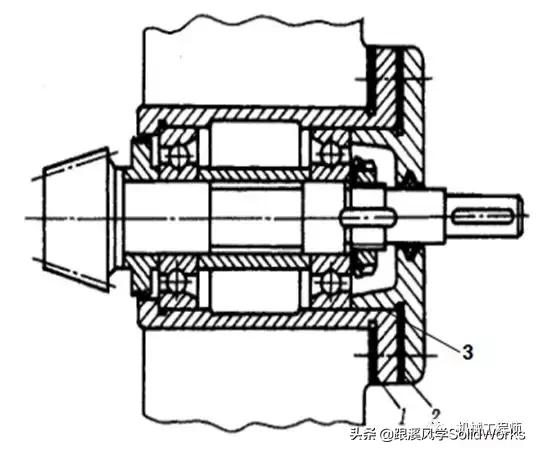

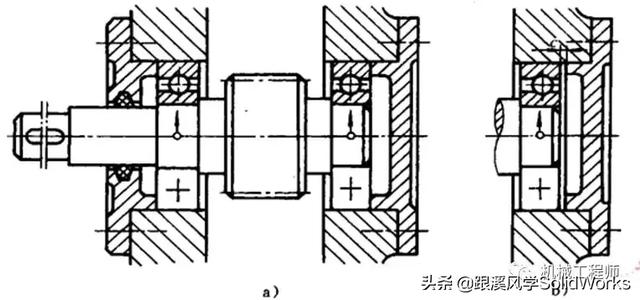

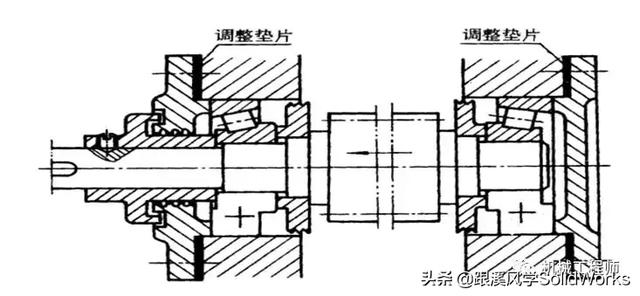

轴上零件在轴上准确定位与固定,以及轴系在箱体上的可靠固定;

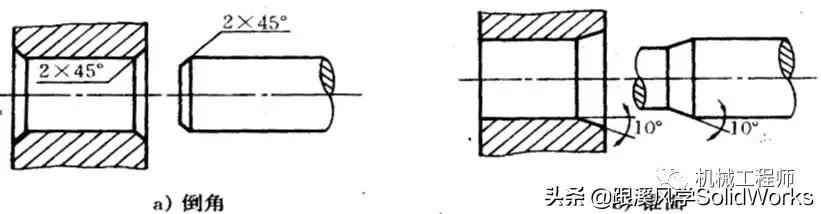

轴系结构有良好的工艺性
好的经济性
![12c309675c69e09c5a09d2674a380317.png](https://i-blog.csdnimg.cn/blog_migrate/8315d0d6f416583d44b6b496bb0af644.jpeg)

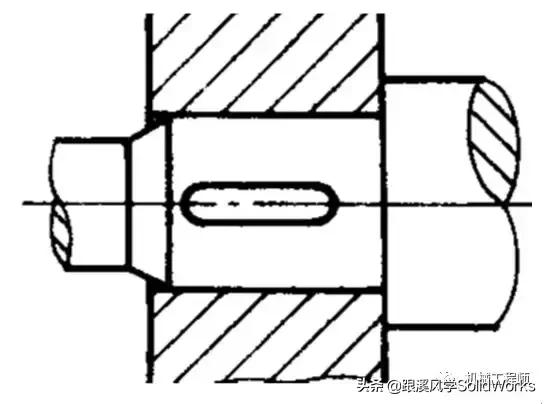

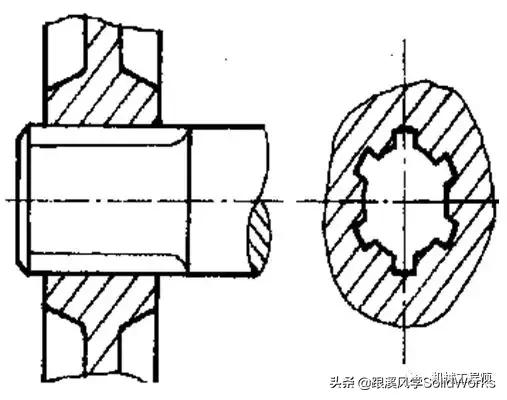

二、轴上零件的装配方案

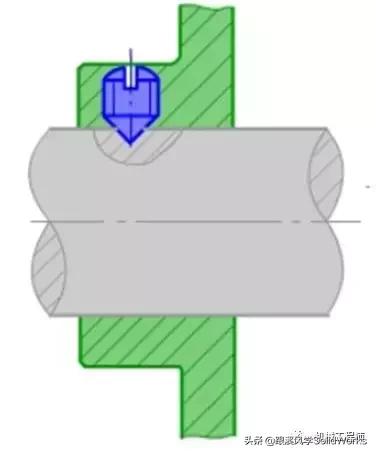

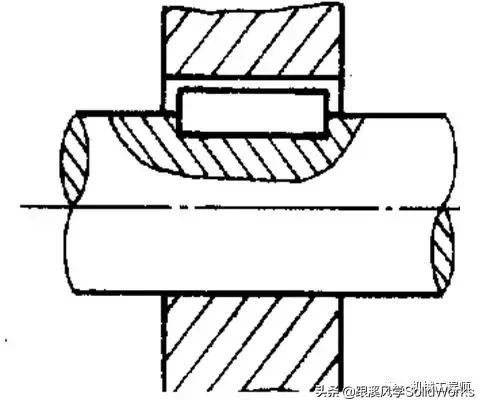

轴向零件的轴向定位和固定

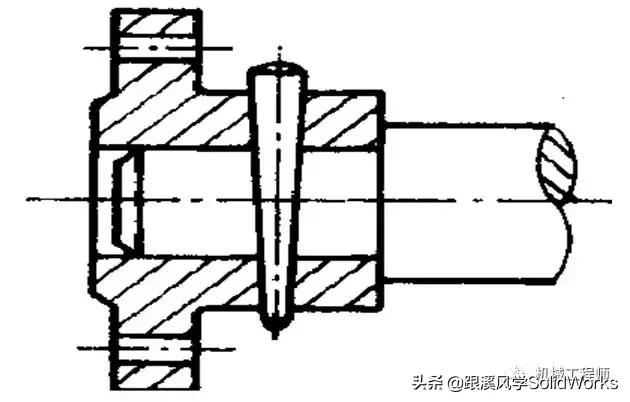

轴上零件的轴向定位方法取决于零件所承受的轴向载荷大小。常用的轴向定位方法有以下几种。

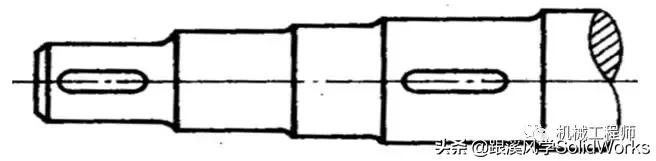

1、轴肩与轴环定位
优点:方便可靠、不需要附加零件,能承受的轴向力大;
缺点:会使轴径增大,阶梯处形成应力集中,阶梯过多将不利于加工。
用途:这种方法广泛用于各种轴上零件的定位。
注意要点:为了保证零件与定位面靠紧,轴上过渡圆角半径应小于零件圆角半径或倒角,一般定位高度取为(0.07~0.1)d ,轴环宽度b = 1.4h 。
![b951642a4a9a6efb718f34f3290b8ecf.png](https://i-blog.csdnimg.cn/blog_migrate/8e336a3d4da55ba379274e2af8e9def1.jpeg)
2套筒定位
简化轴的结构,减小应力集中,结构简单、定位可靠。多用于轴上零件间距离较小的场合。
![5e60b185ca30f51e0035577b957e9ea2.png](https://i-blog.csdnimg.cn/blog_migrate/438dc3b936be845a22ecce54316a9ef1.jpeg)

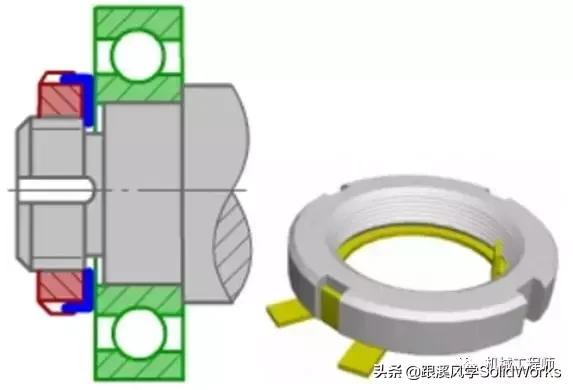

3圆螺母定位
固定可靠,可以承受较大的轴向力,能实现轴上零件的间隙调整。
