充电头网最近到手了vivo的10000mAh 22.5W双向闪充移动电源和 10000mAh 18W双向快充移动电源这两款移动电源并第一时间进行了测评。那么今天先和小伙伴们分享vivo 10000mAh 22.5W双向闪充移动电源PB1950这款移动电源的拆解。这款充电宝作为vivo首款搭载自家私有快充协议的移动电源，支持10V/2.25A 22.5W vivo Flash Charge闪充。下面就和小编来看看里面用料如何。

一、vivo 双向闪充移动电源外观

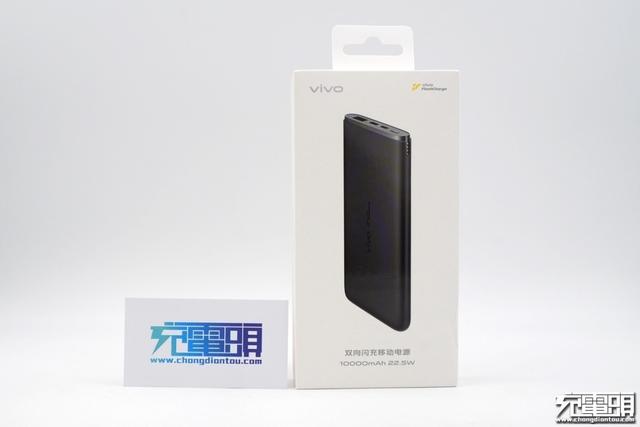

包装盒正面左上角印有vivo品牌logo ，中间为移动电源外观图，底部标注产品名称、容量和功率。

包装盒背面印有移动电源的详细参数
名称：vivo 双向闪充移动电源
产品型号：PB1950
产品类型：锂聚合物电芯
电池容量：10000mAh
额定容量：6200mAh(5V/2A)
输入接口：Type-C/Micro USB
输出接口：USB-A
输入参数：5V/2A、5V/3A(Type-C)、9V/2A、10V/2.25A(MAX 22.5W)
输出参数：5V/2A、9V/2A、12V/1.5A、10V/2.25A
这款移动电源最大的特点就是支持10V/2.25A 22.5W vivo Flash Charge闪充，并且输入/输出都支持该快充协议，这也成为vivo首款搭载私有快充协议的移动电源。

打开包装盒，包装盒开口处带有一个提手，方便用户将内部盒子拉出，贴心设计。

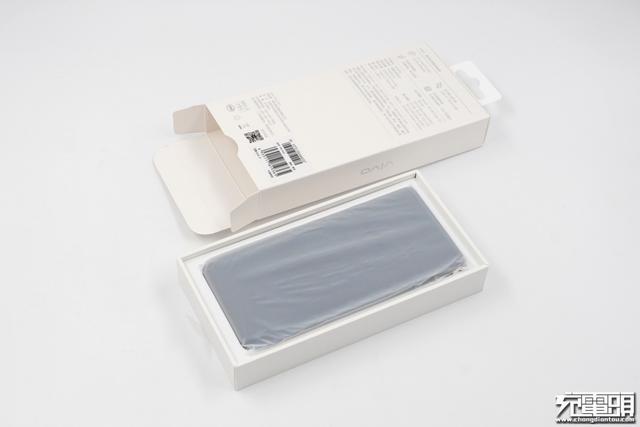

内部硬质纸盒加厚设计，可以有效防止因运输问题导致产品的损坏，此外产品外套有防尘袋。

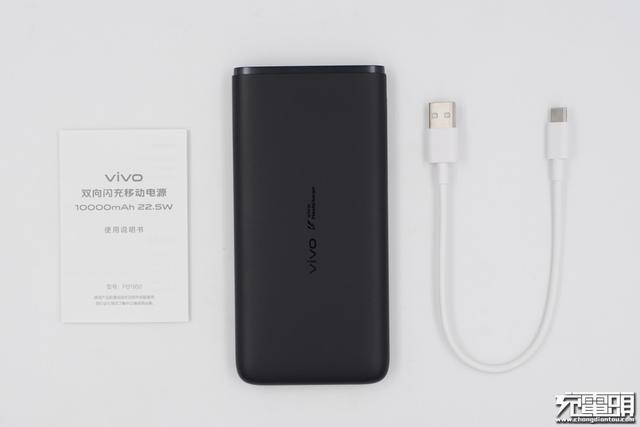

包装内含：移动电源、USB-A to USB-C数据线、使用说明书。

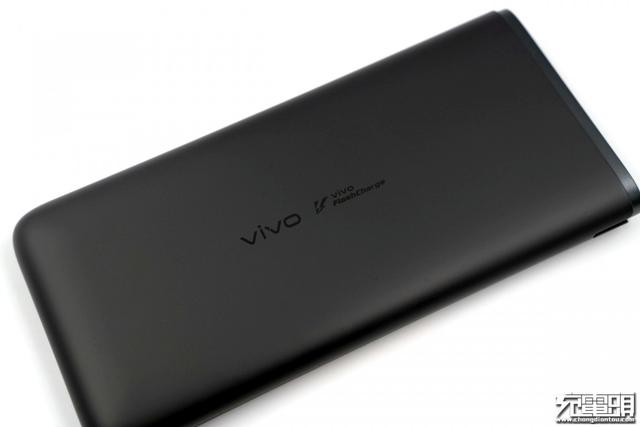

vivo双向闪充移动电源采用PC阻燃材质黑色外壳，表面进行哑光处理，侧身弧面过渡。移动电源整体光滑圆润，机身壳正面中心印有vivo品牌logo和“FlashCharge”字样。

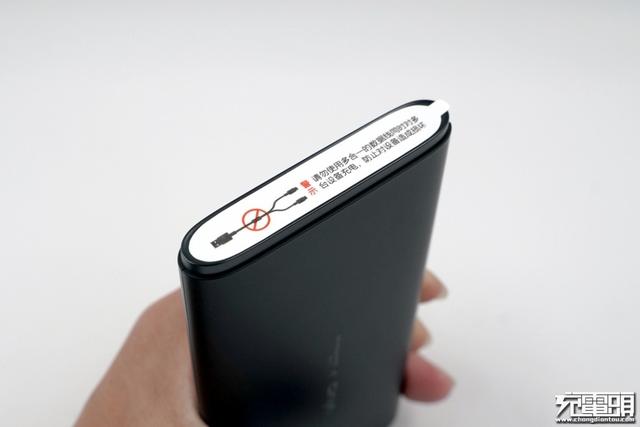

移动电源顶部贴有防尘贴纸，并且印有警示语。撕开贴纸可以看到USB-A输出接口、USB-C输入接口和Micro USB输入接口。

和苹果iPhone 11 Pro Max大小比较，移动电源要略小一些。

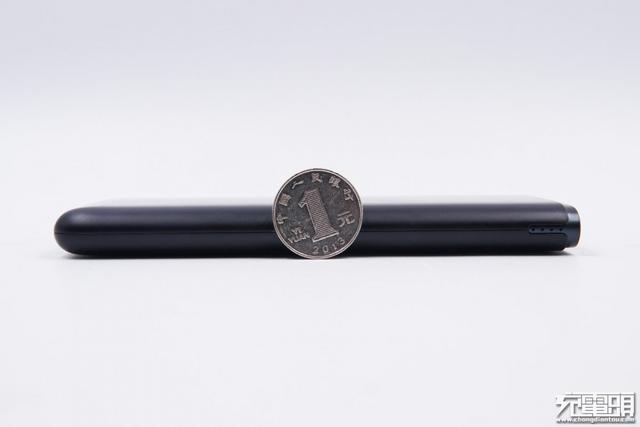

厚度约为一元硬币直径的一半。

净重约为209g。

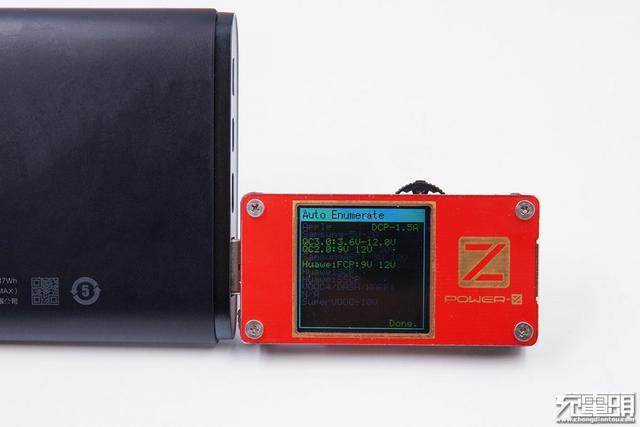

使用POWER-Z KT001检测USB-A接口的输出协议，显示支持USB-DCP协议，以及QC2.0/3.0和Huawei-FCP快充协议。此外这款移动电源还支持vivo独有的10V/2.25A 22.5W闪充协议。

二、vivo 双向闪充移动电源拆解

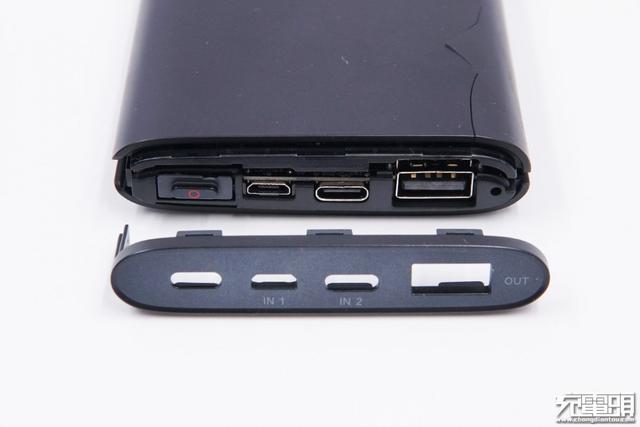

移动电源顶端外壳采用卡扣进行封装，暴力拆掉。

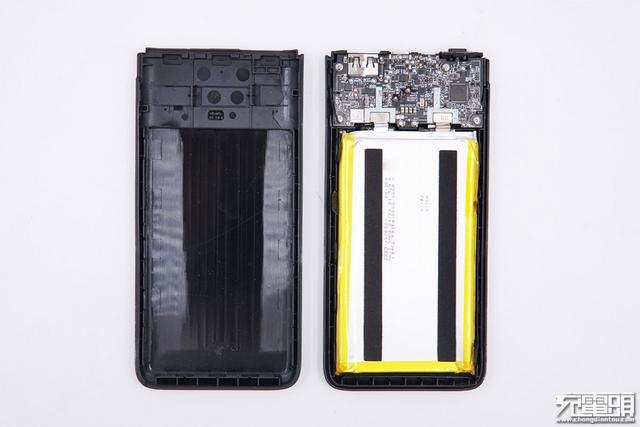

沿着侧身组装缝将机身壳拆开，常见卡扣固定封装方式，电芯上贴有泡棉胶填充空隙并起到缓冲作用。

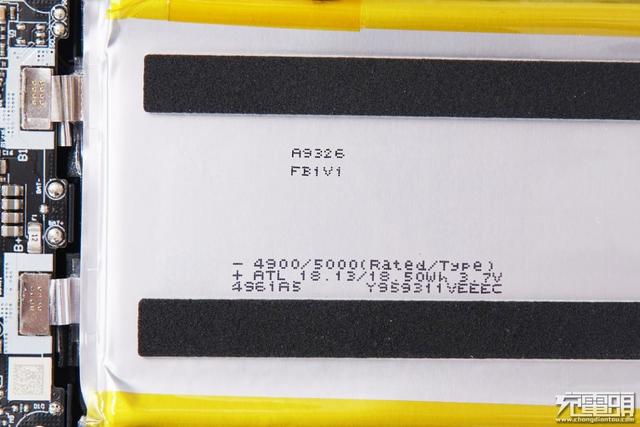

电芯上印有信息：来自ATL，容量4900/5000mAh，18.13/18.50Wh，3.7V。

PCB板使用4颗螺丝进行固定。

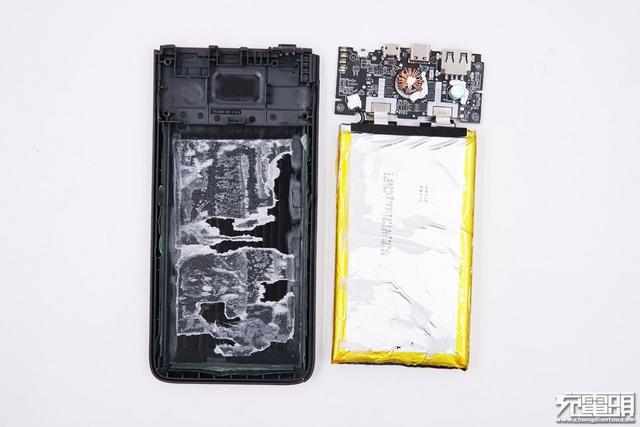

拆掉螺丝将PCB板和电芯取出，电芯另一面使用双面胶粘贴固定。

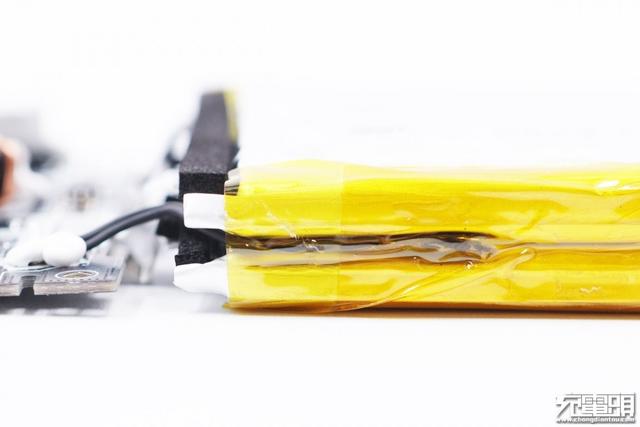

两块电芯之间有热敏电阻进行温度监测，并且使用胶带包裹固定。

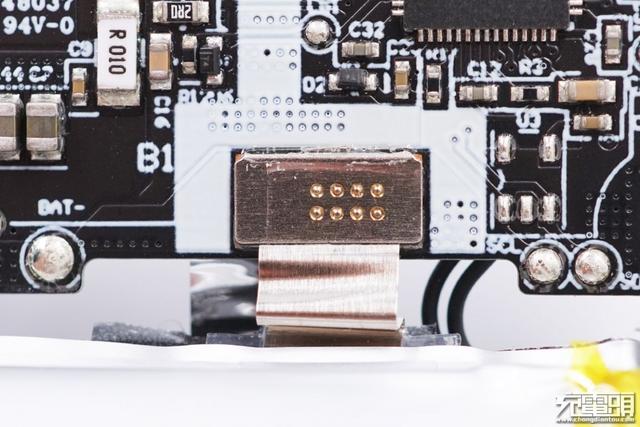

电芯和PCB板之间使用焊片点焊连接。

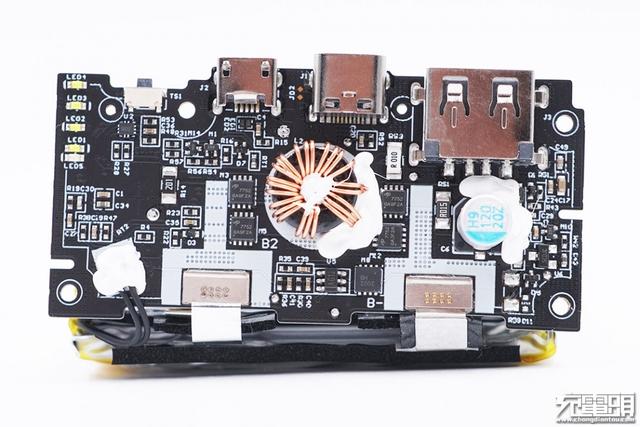

PCB板正面一览，电感和固态电容打胶进行固定，热敏电阻焊接处则打胶进行绝缘。电路板部分区域做了过孔设计，加强散热。

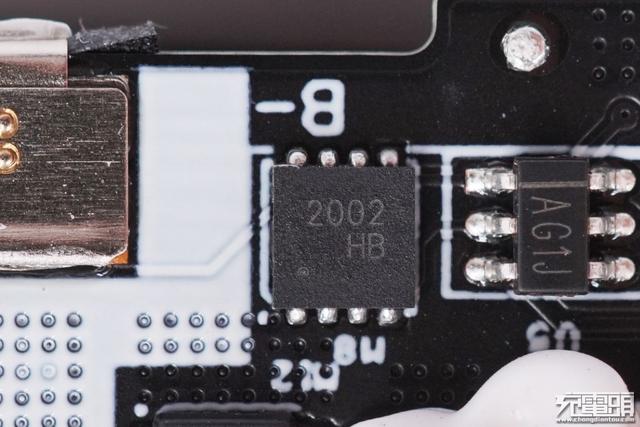

丝印2002的电池保护管。

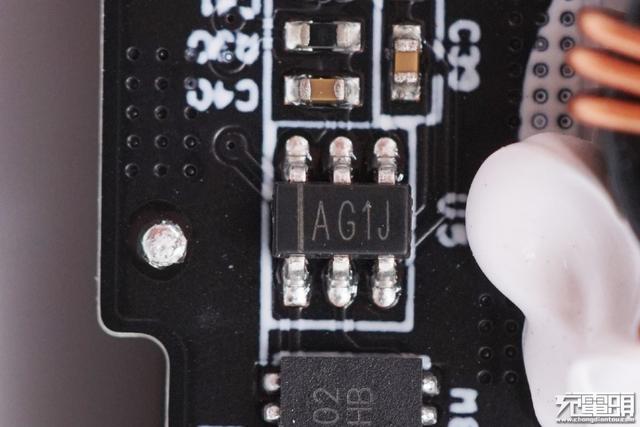

丝印AG1J的电池保护IC。

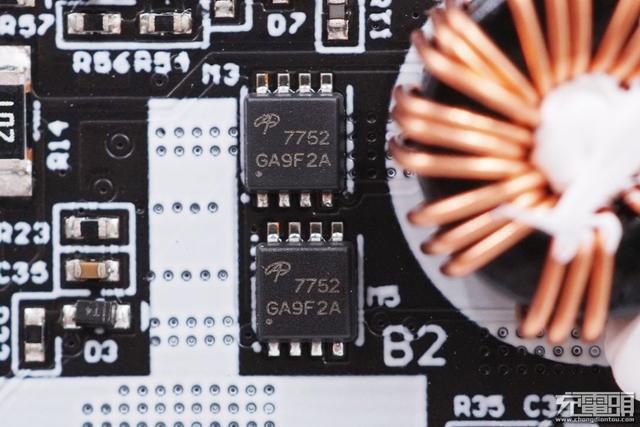

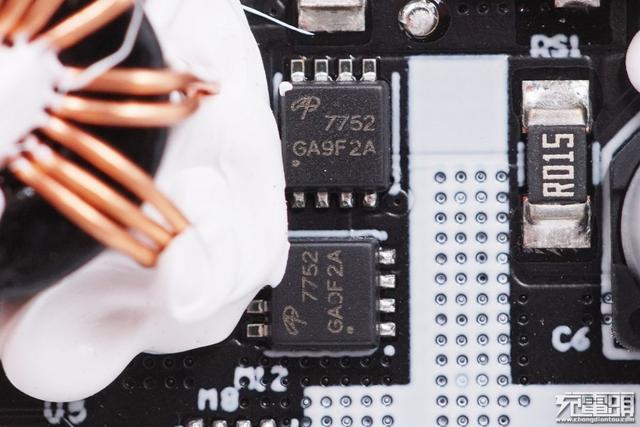

美国万代AOS的两颗AON7752 MOS管，NMOS，耐压30V，共四颗组成H桥同步升降压。

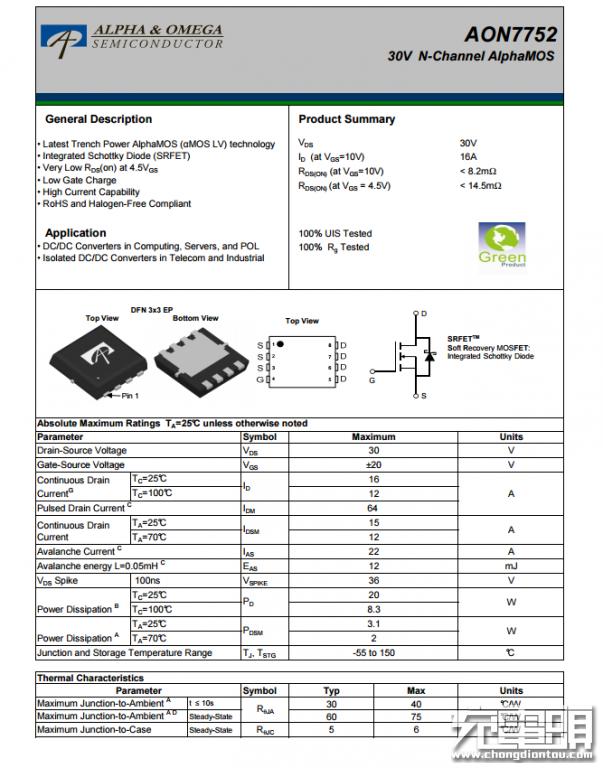

AOS AON7752 详细资料。

另外两颗AON7752 MOS管。

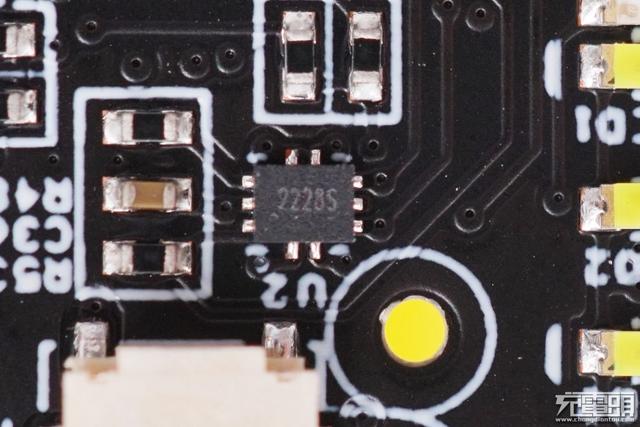

电源开关键旁边的切换开关芯片，江苏润石 RS2228，用于USB信号切换。

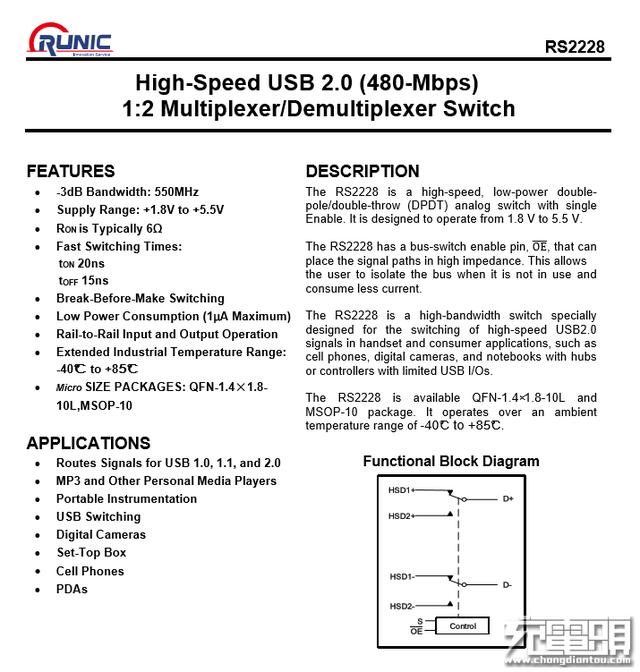

润石 RS2228 详细资料。

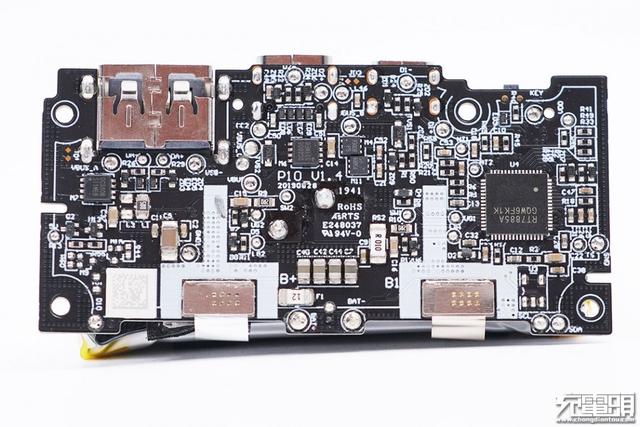

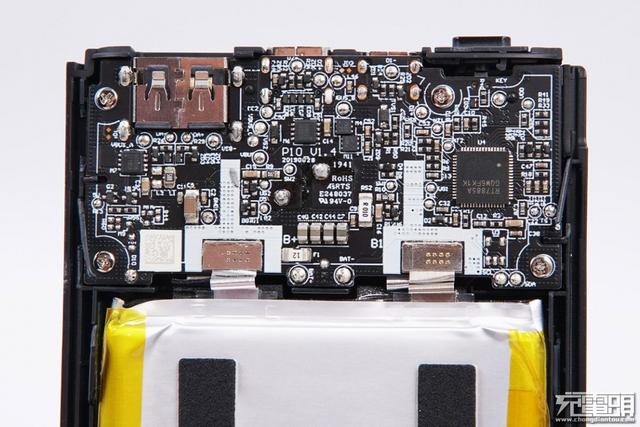

PCB板背面一览，端口数据脚均有ESD进行静电防护。

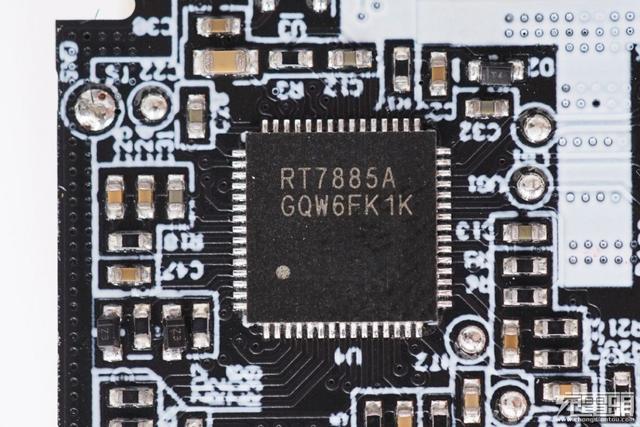

Richtek立锜科技的RT7885升降压控制器，这款芯片同时集成了PD协议识别和MCU，可减少外置元件数量，内置电荷泵，可驱动低成本的NMOS，支持1到4串锂电池充电，支持双向充放电，非常适合移动电源使用。

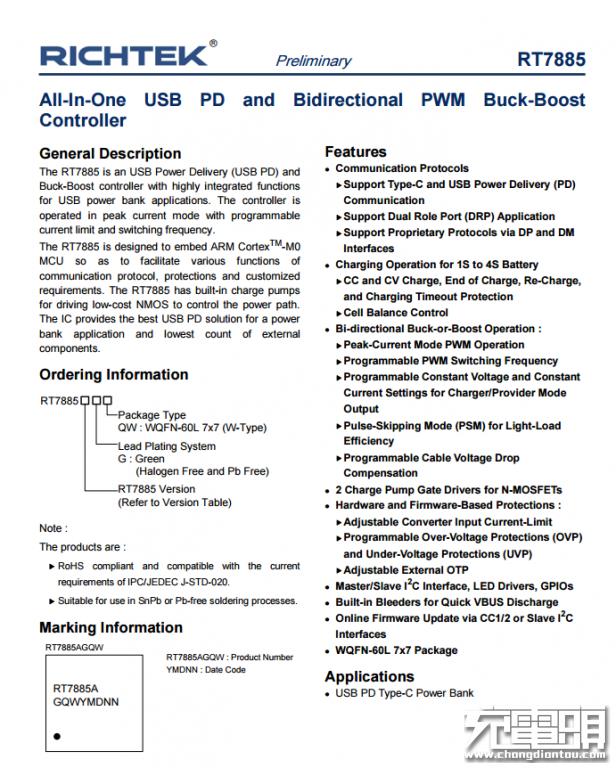

RICHTEK立锜科技RT7885详细资料。充电头网了解到，使用这款芯片的还有华为12000mAh 40W超级快充移动电源CP12S。

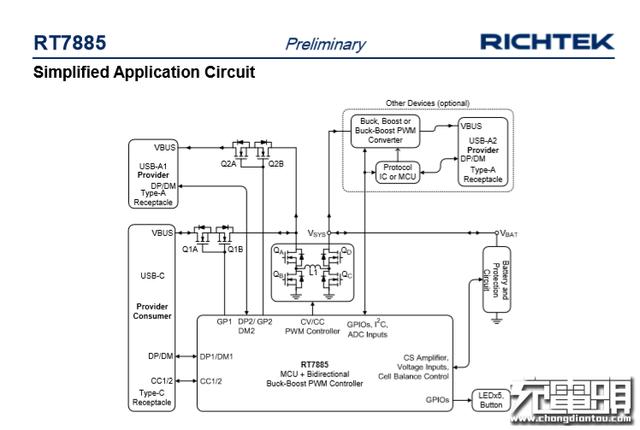

通过简化原理图可以了解到，RT7885支持传统USB-A和Type-C接口的快充协议，同时内置升降压控制器以及电池平衡控制。此外还支持电池组平衡控制功能，拆解的移动电源并未焊接相应元件。

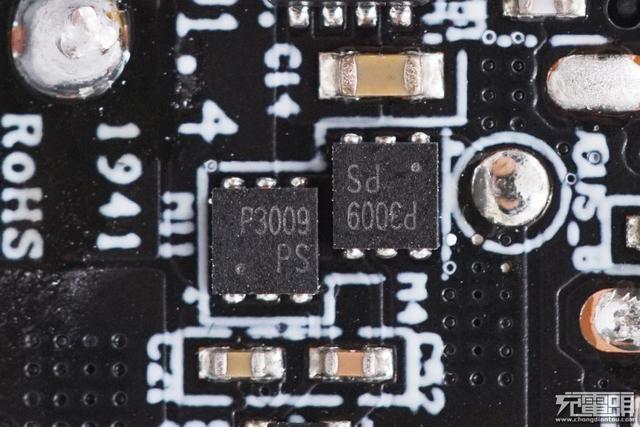

丝印P3009，配电切换的MOS管。

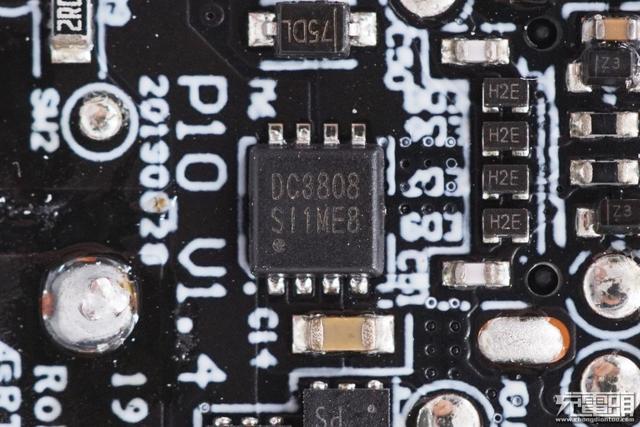

丝印DC3808，实际是Potens博盛半导体的PDC3808V MOS管，NMOS，耐压30V，导阻10.5mΩ。这里作为USB-C接口的切换开关。

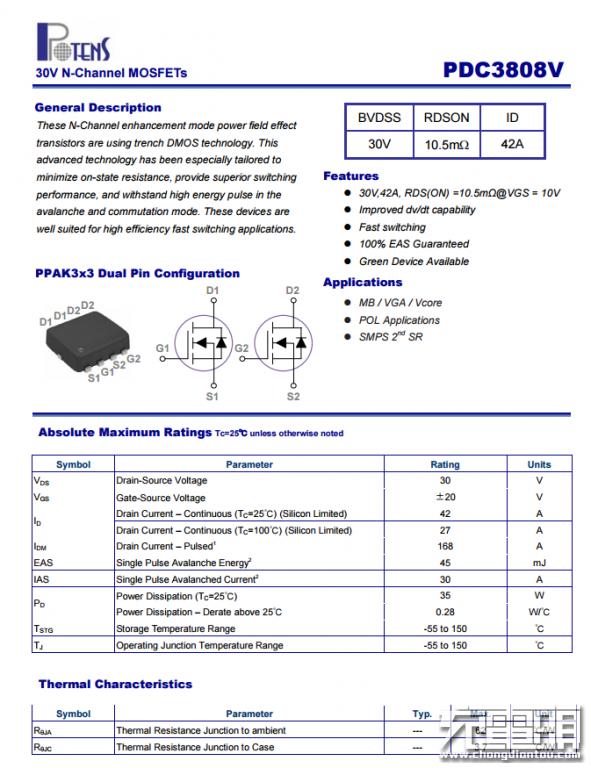

PDC3808V资料信息。

USB-A接口的输出VBUS开关，同样是Potens博盛半导体的PDC3808V MOS管。

下面再来看看其他一些元器件的用料做工。

固态电容特写，规格为120μF 20V。

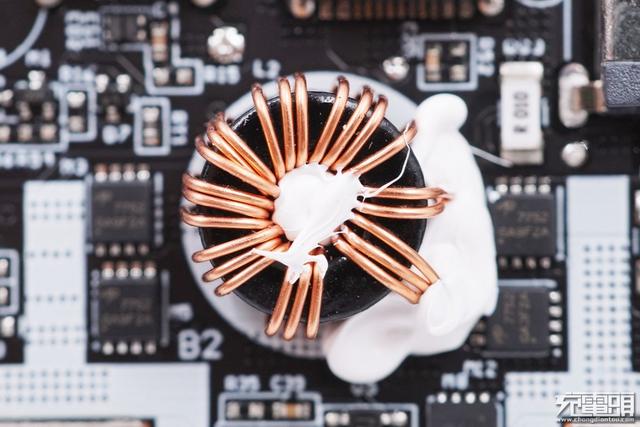

降压电感特写，中心和边缘打胶进行固定，三线并绕降低电阻。

指示灯上覆盖有一块小塑料槽，用来将指示灯进行隔离，防止漏光。

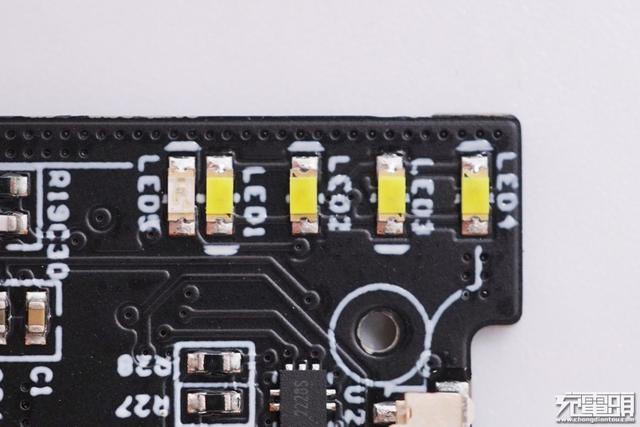

LED指示灯特写，其中LED1指示灯和LED5指示灯分别是电量指示灯和快充指示灯，并且共享一个位置，当充电宝进入快充状态时，LED5指示灯亮，方便用户观察。

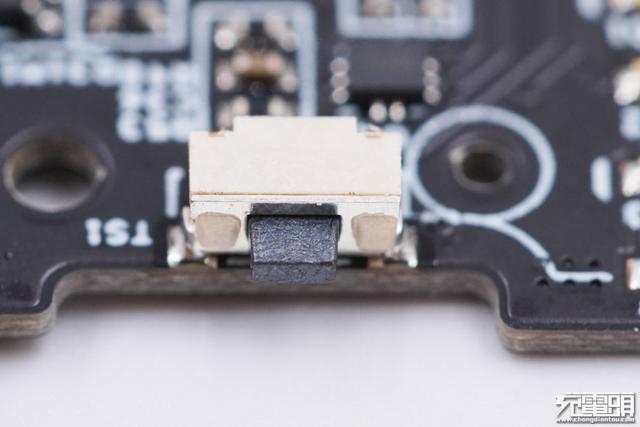

电源开关键特写，贴片焊接。

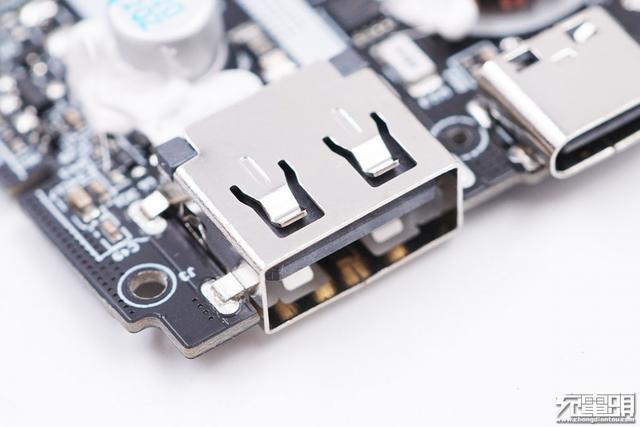

USB-A接口母座特写，沉板过孔焊接，非常牢固而且可以降低充电宝厚度。

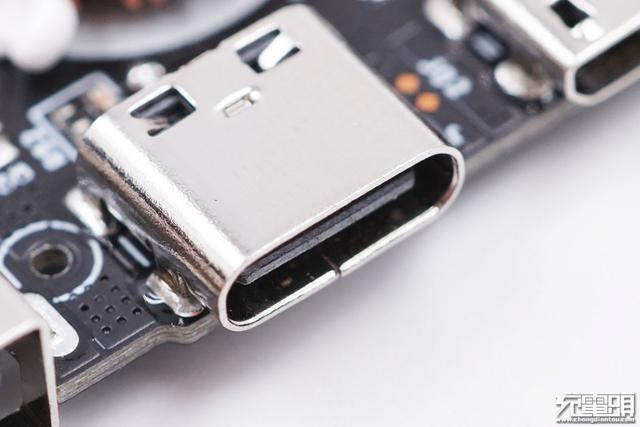

USB-C母座特写，黑色胶芯不露铜。

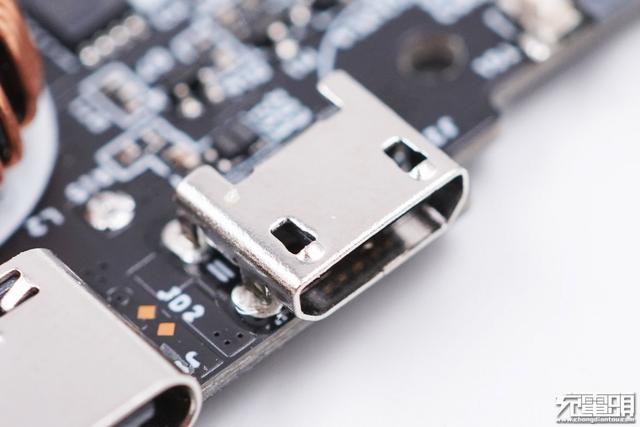

Micro USB接口特写，过孔焊接。

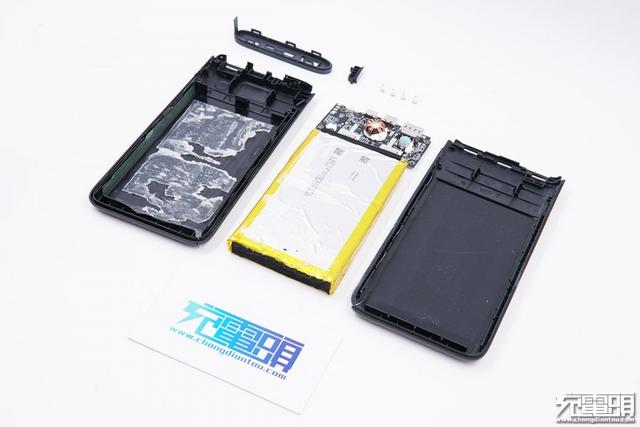

全部拆解完毕，来张全家福。

充电头网拆解总结

vivo 10000mAh 22.5W双向闪充移动电源机身壳表面进行亮面烤漆处理工艺，侧身光滑弧面过渡不硌手，整体扁平方便携带出门。A口支持USB-DCP协议，以及QC2.0/3.0和Huawei-FCP快充协议,此外这款移动电源还支持vivo独有的10V/2.25A 22.5W闪充协议。输入输出最大功率均可达到22.5W，无论是给充电宝蓄电还是拿来给手机充电，速度都非常快，满足用户的日常快充需求。

充电头网通过拆解发现，移动电源内部采用了立锜科技的RT7885升降压控制器、美国万代AOS的4颗AON7752 MOS管和博盛半导体的PDC3808V等，用料扎实。此外电芯来自ATL，并且配有电池保护管进行保护以及热敏电阻进行温度监测，电池组采用2串连接，降低电池端电流，提高效率。各个接口母座过孔焊接，非常牢固，端口数据脚均有ESD进行静电防护，有效防止静电击穿损坏。
