对于第一次装机的新人来讲，跳线可能是比走线更令人头疼的问题，毕竟仅仅走线乱是不影响使用的，而跳线出错可能就会造成一些硬件无法使用甚至损坏，一个个排查问题反而更累心，很大佬们都是从萌新走过的，笔者会在这里将对主板各个重要跳线接针进行介绍。

目前基本大部分主板的接针形状和颜色都一样，有些时候根据品牌型号，接口的位置和数量会有不同的变化。

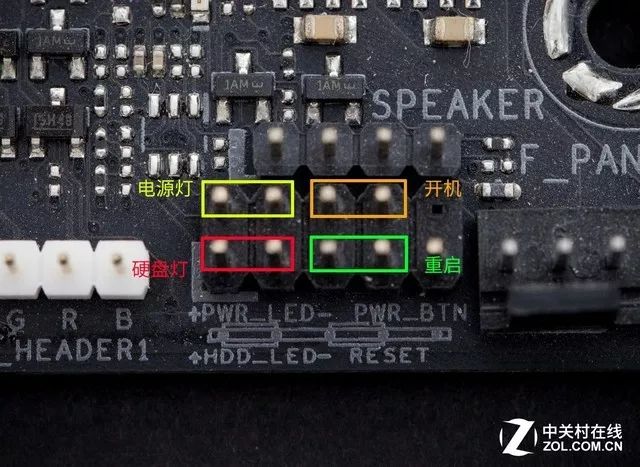

开关接针：找准PWR

开关接针

开关是跳线最为重要的一环，作为开关的接针一般与众不同，两个针是一组，控制着电源灯、硬盘灯、开关和重启四个连线，这几个针不管什么主板都会在放一起，辨识度很高。

黄色是电源LED灯接针，对应Power LED的跳线，现在一般为左边+级右边-级，千万注意正负极的方向。

红色为硬盘LED灯，对应HDD LED跳线，一般为左边+级右边-级。

橘色是开机接针，对应Power SW跳线，不用理会正负极。

青色是重启接针，对应RESET SW跳线，不用理会正负极。

电源接针比较重要，根据不同的主板表现为Power SW、PW、PWR、PWRBTN、POWER以及ON/OFF，不要疑惑，以上这几个都是开关的意思，笔者举例的这款就是其中的PWR。

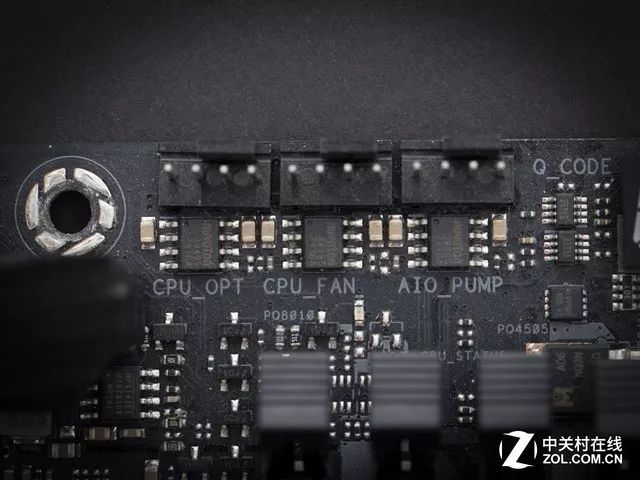

散热供电接针：找准CPU_FAN

散热接针

散热是跳线同样比较重要的一方面，风扇的接针也影响着是否能够顺利开机以及监控等方面，上图有三个散热的接针，CPU_OPT、CPU_FAN以及AIO_PUPM，分别对应以下几个散热环境。

CPU_OPT：水泵供电

CPU_FAN：CPU散热风扇供电

AIO_PUPM：专用水泵供电

其中CPU_FAN是每个主板必备的接针，而CPU_OPT和AIO_ PUPM有些主板会没有。理论上这些接针是可以通用的，但是列如将CPU_FAN(4针)插到三针的水冷供电可能会造成控温功能失效等毛病的出现，所以最好还是对应插线。

USB接口：找准USB

主板的USB接口除了I/O区域的那些，还有一部分以接针的形式放在了周围，这是为了给机箱前置USB接口提供跳线。USB接口主要分为USB 2.0、USB 3.0，还有一些高端主板会装备USB 3.1接口。

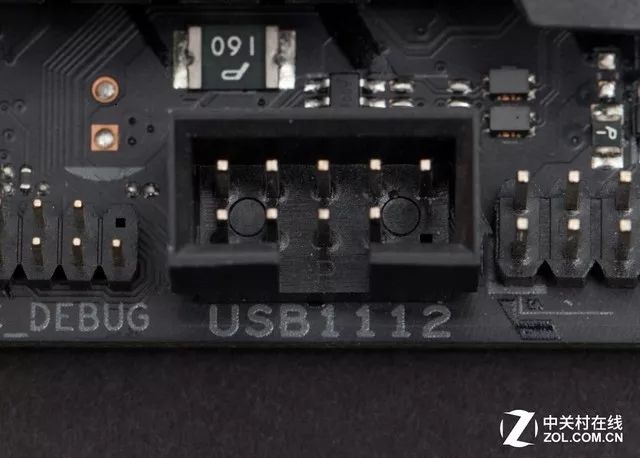

USB 2.0

上图的USB 1112是USB 2.0的接口，后面的1112是编号，一般不用理会，特征为上5针下4针名字带USB的接口。

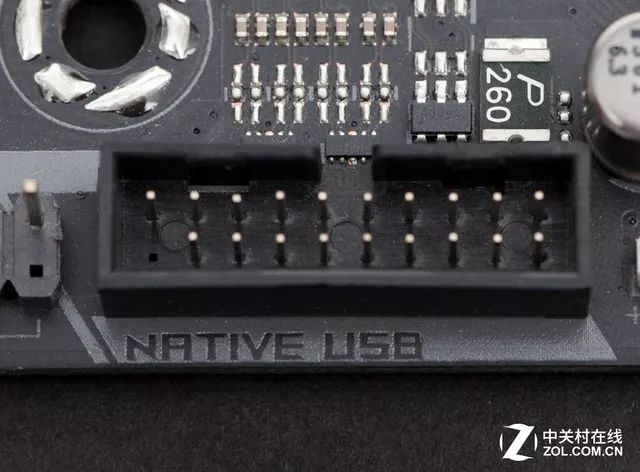

USB 3.0

USB 3.0又名USB 3.1 Gen 1，这个接口明显的标志就是19针(多余的一针是为了防止插反)，非常与众不同，同时有些USB 3.0会在主板上标明为F_USB 3.0。

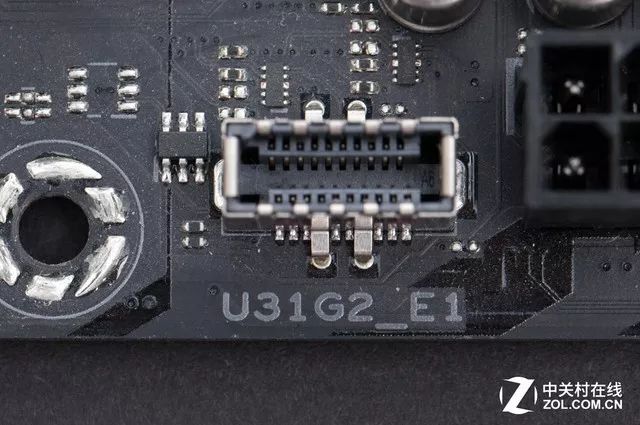

USB 3.１

上图是USB 3.１接口，U31G2_E1其实是USB 3.1 Gen ２的缩写，也就是没改名的USB 3.１，这个接口代表的是机箱前置USB 3.1接口。

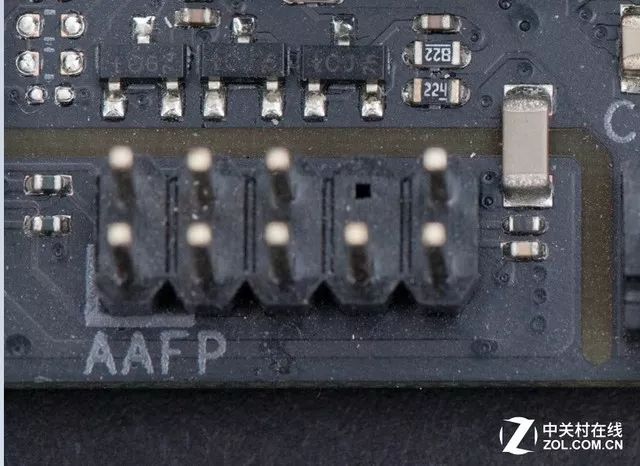

音频接针：AAFP

AAFP

音频接针是控制前置麦克风和音频口的重要地方，有明显的特征就是上４针下５针，有的主板还会命名为FP AUDIO。

现在机箱音频的接口基本已经整合，不用再向开关接针一样进行复杂的跳线。

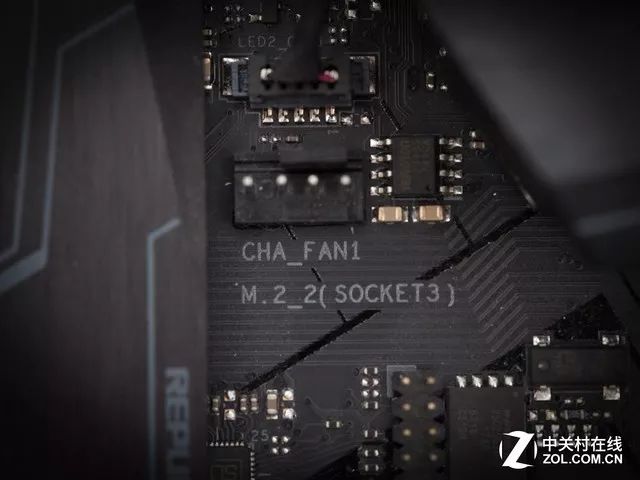

机箱风扇接针：找准CHA_FAN

机箱风扇接针

机箱风扇的接针是CHA_FAN，这个接针是控制机箱里风扇的接口，有一些主板会配备多个风扇接口，区别就是FAN后面的1、2编号。要注意有的同学会把这个和CPU_FAN搞混，所以插之前要仔细。还有一种是SYS_FAN的接针，这种接针是机箱自带风扇的接口。

灯针：找准RGB

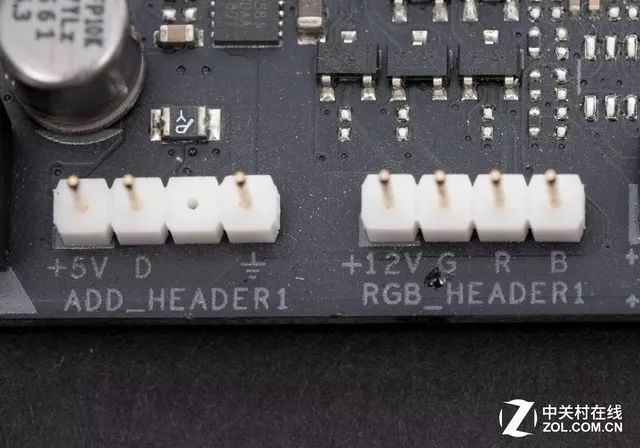

灯针

主板的灯效接口应该是最显眼的了，现在清一色都是白色的底座，每个接针上面都有电压的提示，大家根据自己风扇的规格进行选择，风扇过多可以使用集线器来进行连接。

RGB灯针有两种，图中也可以看到左边的为3针，而右边的为4针，3针带来的光效可以通过编程让不同的灯组显示不同的颜色变幻，不能正反双插。而4针带来的光效是让LED灯都显示相同的光效，不支持正反双插，4针RGB灯针要注意正负极。(+12v上方带白框的底座为正极)

请注意：3针的接口为5V的供电，而4针的接口为12V供电，两者并不通用，强行插入使用可能会对主板或者灯造成烧毁，慎重！

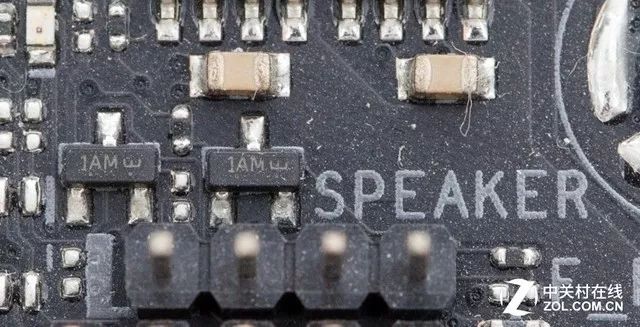

报警针：找准SPEAKER

SPEAKER

最后就是主板的报警针了，名为SPEAKER，采用４针设计，插上之后主板出现问题就会出现声音的提示，不插也不影响使用。

以上就是主板跳线时会遇到的最常见的接针，最后要说明一点的是，除了网上的教程主板的说明书也会详细的记录自家主板的接针信息，大家购买时千万要注意一下，有些主板厂商也会根据自家能力而拓展自己的接针数量和功能。
