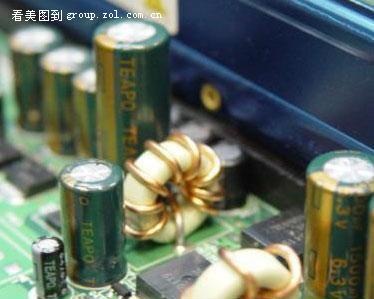

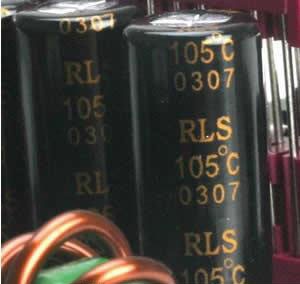

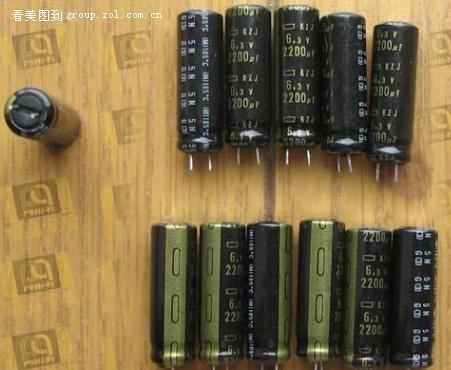

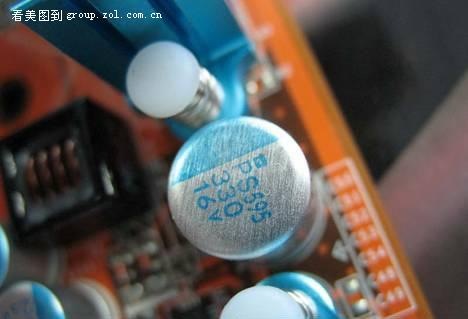

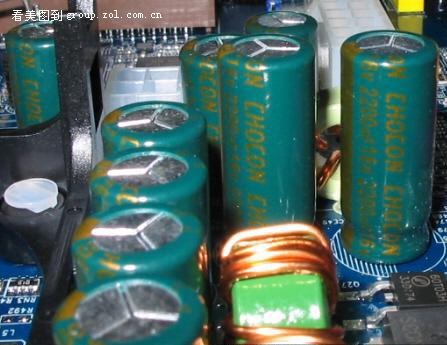

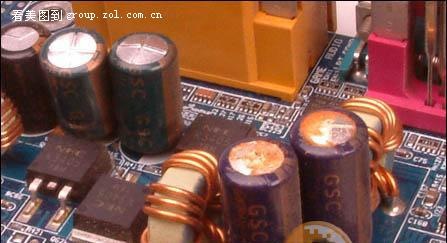

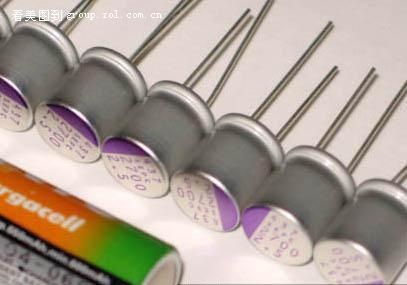

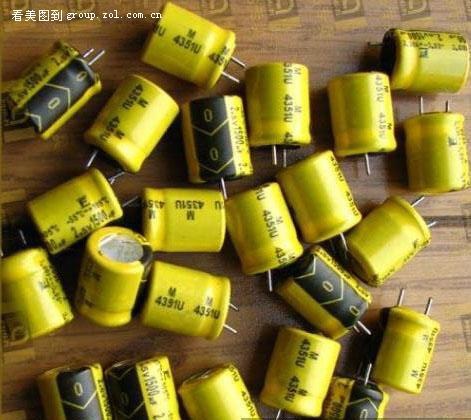

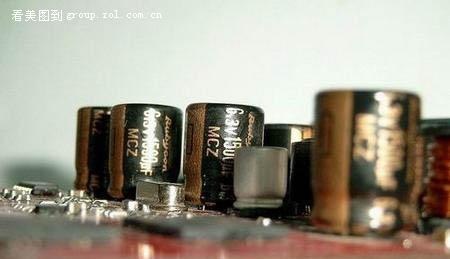

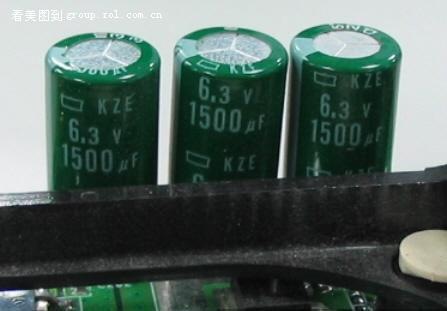

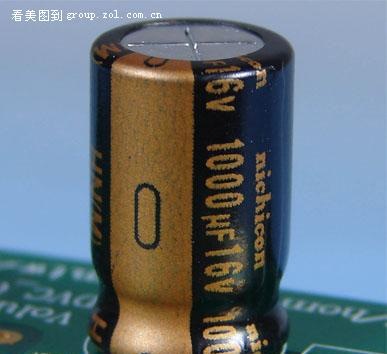

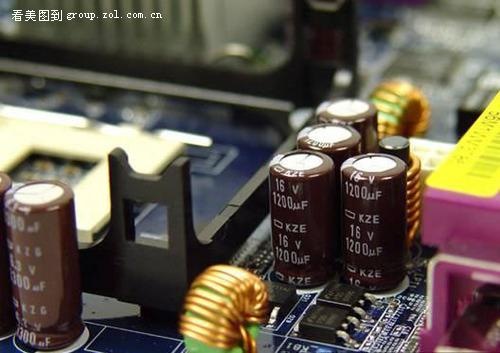

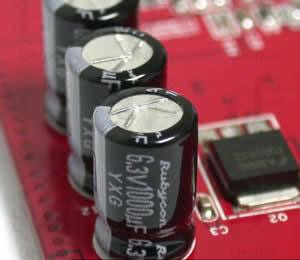

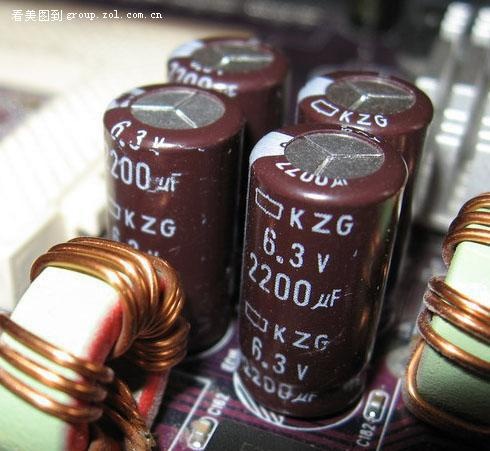

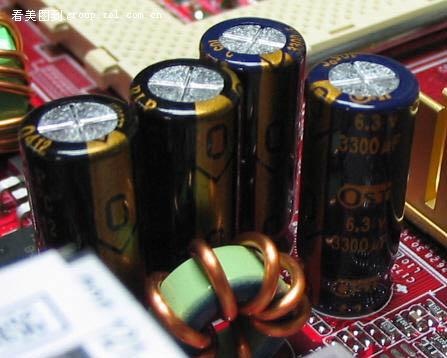

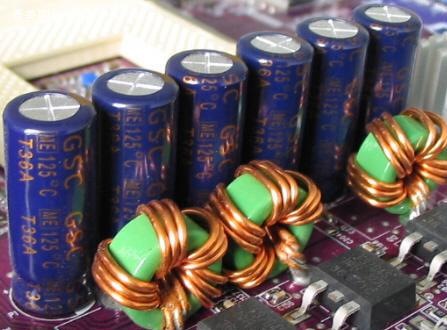

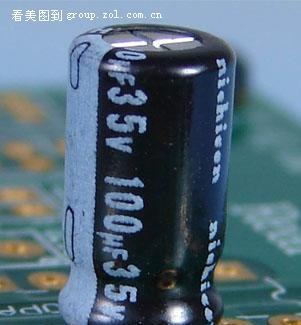

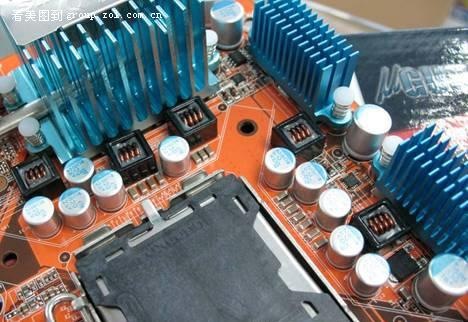

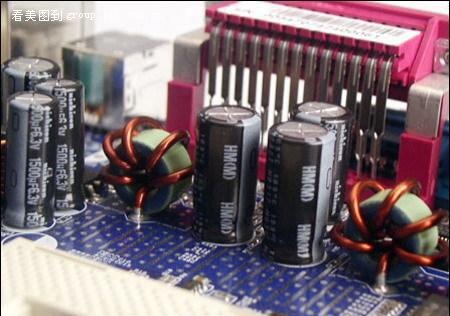

【*DIY电容篇*——从零开始―认识电容】 首先说明一下： 我只是对电容的品牌和质量有一定了解而已，对于耐压值、ESR等只是一知半解。 这篇文章是我在别的网站上看到的，觉得应该对大家有点帮助，就转过来了，修改或补充了其中一些东西/图片 对电子产品来说，电容是必备的元件，在电子电路中起到振荡、滤波、耦合等作用。电容按照介质可以分为无机介质电容、有机介质电容和电解电容三大类。目前日系的电解电容的产品质量最好。 例如：NICHICON，RUBICON，KZG，SANYO，PANSONIC，NIPPON CHEMI-CON，FUJITSU，TEAPO等。 日系七大电容厂商：Sanyo三洋，三洋的固态电容最有名气，在高端板卡上都有它的身影；Nichicon蓝宝石或者叫尼康；Rubycon红宝石，我最喜欢的一个电容厂商，可惜的是没有固态电容，不过MBZ和MCZ系列也非常出色；KZG并不是电容厂商，而是NCC（Nippon Chemi-Con日本化工）的KZG系列；Matsushita松下,松下被动元件部商标是Matsushita而不是panasonic；Nippon这个名称不对，全称是Nippon Chemi-Con简称NCC－日本化工，KZG就是这个厂商生产的一个电容系列；Fujitsu是二线厂家，不过它的固态电容非常有名气，军工级电容；TEAPO是台湾厂商。 爆浆比较多的电容品牌主要有：JACKCON，Lelon，G-LUXON，GSC，OST等；涉及相关的主板品牌包括：升技（ABIT），建基（AOpen），映泰（BIOSTAR），BONA，COMMATE，精英（ECS），磐正（EPoX），Freetech，技嘉（Gigabyte），捷波（JETWAY），丽台（Leadtek），青云（Albatron），微星（MSI），硕泰克（SOLTEK）等。不过经历了几次较大的爆浆事件之后，各大厂都相继更换日系电容。但是仍然有不少厂商依然死性不改。 一般来说，主板的电容要求都是精度比较高的，但没有高到精密电源的等级。日产电容如Rubycon，Nichicon等，精度非常好，寿命也比较长，但价格比较高，而且很难买到合适的正品。港产或者台产的电容，精度差，寿命也短，但价格便宜，供货量大。通过电容可以判断一款板卡的做工，以及厂商是否偷工减料等。小小的一颗电容十分便宜，但对于大批量生产的板卡厂商来说就是一笔不小的开支，所以很多板卡厂商都在电容上做文章。出于种种原因的考虑，特别是成本，各品牌相应的策略也就不一样啦。 虽然说不能光看电容就确定主板的好坏，电容并不是主板最主要的部件，有些地方，省掉了也不影响运行。相反，主板的品检标准非常重要，如果厂商能够坚持严格的品检，那么使用什么元件都不重要，因为品检时的环境不可能是日常使用环境中能够达到的，相反，如果厂商没有良好的设计和试验环境，最终产品没有品检，那么就无法发现元件搭配中的问题，即使全是名牌元件，搭出来的还是不稳定有缺陷的产品。但是做为硬件最基础的电容来说还是相当重要的。 至于原理方面偶也不多说了，其实是偶也不是很清楚。 还是看图说话吧，让大家认识一下板卡上最常见的一些电容。先看一下这个东西吧。。。希望对大家认识电容参数有点帮助… １、 ＳＡＮＹＯ 三洋 SANYO OSCON SVP电容 （非常昂贵的高端固态电容，一般只会出现在中高端的主板上或是显卡上。只有极少数高端板卡会采用全部SANYO OSCON SVP 电容的阵容。价格一般会非常高。一分钱一分货。这是目前板卡上质量最好的电容之一。） SANYO OSCON TCNQ电容 （也是性能非常出色的SANYO固态电容，蓝色的外壳非常漂亮独特，可以一眼看出是SANYO的电容。质量也非常出众。价格略低于OSCON SVP电容，通常也是出现在中高端显卡上。一般高端显卡上更多的是采用OSCON 电容的阵容。） SANYO WG 电容 SANYO WX 电容 （SANYO 的WG和WX系列电容在技嘉和磐正的主板上比较多见。稳定性和性能相对SANYO来说逊色不少，不过质量也是不错的。） ２、 Ｒｕｂｙｃｏｎ 红宝石 Rubycon MCZ 电容 （RUBYCON（红宝石）MCZ顶级系列电容，完全可以与三洋的OSCON 固态电容有得一拼。MCZ是RUBYCON最高级别的系列电容，代表着红宝石的神话。可惜很少见到，只有高端才会有MCZ的身影。依然很稀有。也许是物以稀为贵吧。） Rubycon MBZ 电容 （Rubycon MBZ 电容是最常见的高级电容。通常出现在升技的主板上。升技的中高端主板全部采用的是Rubycon的电容。CPU供电部分一般都是采用的MBZ系列。用料非常不错。偶非常喜欢。MBZ也经常出现在显卡上。特别是五大通路品牌的显卡。虽然因为本成原因，没有使用固态电容，但也或多或少地使用了MBZ。只是显卡上那MBZ电容略短一些。） Rubycon ZL 电容 （Rubycon ZL系列电容和ZLH系列电容比较接近。各项性能标准上来说都是非常不错的。不过ZLH略好过ZL。升技的板卡通常是采用MBZ＋ZL的组合，偶非常喜欢。还有技嘉也曾经一度非常流行Rubycon ZL系列电容。不过近来都改用SANYO 的WG和WX系列电容加上Nichicon的组合。） Rubycon YXG电容 （性能一般，是Rubycon中最普通的系列。常用于显卡上。） ３、 Ｎｉｃｈｉｃｏｎ 蓝宝石 Nichicon HZ 电容 Nichicon的最高级别HZ系列是目前所有电容级别最高的。名副其实的电解电容之王。 Nichicon HN 电容 （Nichicon HN 系列电容是Nichicon中仅次于HZ系列的电容，性能参数非常不错，与其他品牌的顶级电容性能相当。高端主板上也不是很常见，有点像Rubycon MCZ电容，非常稀有。） Nichicon HM 电容 （Nichicon HM 系列电容是Nichicon中表现不错的电容，性能参数非常不错，与Rubycon MBZ系列电容性能相当。中高端主板上很常见。技嘉的主板上最近比较多地使用该电容与SANYO的WG和WX系列电容相搭配。） Nichicon HD 电容 （Nichicon HD 电容在以前非常流行，现在随着HM的普及取而代之以前的地位。在以前P3和早期的P4时代的主板上可以看到。再低一档次的就是NICHICON HE系列电容。） 另外，关于HV系列电容的定位不是很清楚。个人认为应该在HM和HE系列之间，性能参数与HD系列差不多。 Nichicon HV 电容 ４、 Ｎｉｐｐｏｎ Ｃｈｅｍｉ-Ｃｏｎ 日本化工 Ｎｉｐｐｏｎ Ｃｈｅｍｉ-Ｃｏｎ ＰＳ 电容 （NCC的PS系列固态电容，与SANYO OSCON 电容有得一比，也是非常昂贵的高端固态电容，一般只会出现在中高端的主板上或是显卡上。一般与SANYO OSCON 电容搭配使用出现在高端板卡上。这也是目前板卡上质量最好的固态电容之一） ＫＺＪ 电容 （Nippon Chemi-Con日本化工的顶级电解电容，性能勿需质疑，定位于红宝石的ＭＣＺ性能相当，但是也比较稀有。） ＫＺＧ 电容 （ＫＺＧ电容外观比较独特，很好认，华硕的最爱。通常在华硕的主板上可以看见整排的ＫＺＧ电容特别是CPU供电部分，很常见。ＤＦＩ的中低端也有使用ＫＺＧ电容，高端的CPU供电输入部分也很常见，不过CPU供电输出部分常用固态电容。ＫＺＧ的性能也是非常不错的。有不少的厂商都采用了ＫＺＧ电容。还有技嘉，微星两大厂商也经常采用。可以说三大厂商都一致信赖ＫＺＧ。） ＫＺＥ 电容 （ＫＺＥ电容也是以前比较多见。以前的ＫＺＥ外观为绿色，和三洋的ＷＧ,ＷＸ有点相近，不过感觉更像台系电容；现在的ＫＺＥ和ＫＺＧ一样为暗紫色。常见于华擎的主板。ＫＺＥ相对ＫＺＧ而言低了一个档次。不过应付低端还是手到擒来。） ＫＹ 电容 （ＫＹ电容长得还是比较ＹＹ的，有点像高端电容。可惜定位却是低端产品。ＫＹ系列是ＮＣＣ的低端产品，质量一般。通常搭配在主板非主要供电滤波电路上。） ５、 Ｍａｔｓｕｓｈｉｔａ 松下 （找不到Matsushita 松下的ＦＭ系列电容的图片。ＦＭ系列性能并不能与Nichicon的最高级别HZ系列以及RUBYCON（红宝石）MCZ顶级系列电容相比。松下的实力却是勿庸置疑的，松下在陶瓷电容方向上更有作为。华硕的产品线中有不少使用了松下电容。因为图片不清楚，无法辨别。没找到ＦＭ系列，不过却找到了ＦＬ系列，具体定位未知。是在华硕的高端主板上ＣＰＵ供电电路部分找到的。虽然没找到相关的资料，不过估计定位与ＦＭ系列相当，或许更胜一筹。还有待进一步证实。） Matsushita ＦＬ 电容 如果没猜错的话这个ＦＬ系列就是传说中的松下ＧＯＬＤ（金装电容）电解电容。性能非常出色。 Matsushita ＦＣ 电容 Matsushita ＦＣ电容比较常见，主板上使用的松下滤波电容最常见的都是属于ＦＣ系列电容。质量也还算不错，有些主板的ＣＰＵ供电部分使用的是更高级别的ＦＭ系列电容。） Matsushita ＦＪ 电容 （Matsushita ＦＪ 电容就比较一般了。没什么特色，更多地是使用在非ＣＰＵ主要供电电路上滤波。） 6、 Ｆｕｊｉｔｓｕ 富士通 Fujitsu SU 固态电容 （Fujitsu电容只介绍最有名的Fujitsu SU 固态电容，军工级电容。可惜这么好的电容被五大通路厂商的垃圾主板给浪费了。因为那些主板的ＣＰＵ供电电路大多都不惜成本地采用了全部Fujitsu SU 固态电容的阵容，可惜返修率依然居高不下。值得欣慰的是一些不少大厂的中高端主板上也能或多或少地看到Fujitsu SU固态电容。Fujitsu SU 固态电容是富士通的最高水平的代表。） 7、 再来看看其他的一些台系和其他电容吧。质量和性能与日系电容还是有不小的差距的。就不多说什么啦。 Ｆｃｏｎ 电容 Ｃｈｏｃｏｎ 电容 Ｃｈｏｙｏ 电容 看起来有点像Rubycon的MBZ，不过防爆槽不一样 Ｓａｃｏｎ 电容 Ｔａｉｃｏｎ 电容 Ｔｅａｐｏ 电容 ＲＬＳ 电容 8、 最后，再来认识一下爆浆事件相关的部分电容 EXIF版本: 0220 设备制造商: FUJIFILM 摄影机型号: FinePix S602 ZOOM 光圈: f/11.0 快门: 10/1600 感光度ISO: 200 拍照时间:2006:11:21 17:45:54 ＧＳＣ 大名鼎鼎的爆浆王——众望所归，名符其实 ＯＳＴ （ＯＳＴ爆浆，其实也是有苦衷的，ＯＳＴ的电解液也是从日本进口的，但是灌注这种电解液还必须放入一种添加剂，但是ＯＳＴ没有添加，因为日方没有说。 ＯＳＴ还有一个长得很像ＫＺＧ的马甲，简直可以以假乱真。华擎的最爱，偶在不少华擎的主板上见过。不过总算还厚道，标识的是ＯＳＴ，而不是ＫＺＧ，不然ＫＺＧ就完了。） 其他的电容现在已经不多见了，要不就是无牌杂牌电容之类的啦。就不多说啦。
注释
首先说明一下： 我只是对电容的品牌和质量有一定了解而已，对于耐压值、ESR等只是一知半解。 这篇文章是我在别的网站上看到的，觉得应该对大家有点帮助，就转过来了，修改或补充。

转载于:https://www.cnblogs.com/abe520/archive/2010/05/21/1740718.html
