Simulink模块之VCO（压控振荡器）

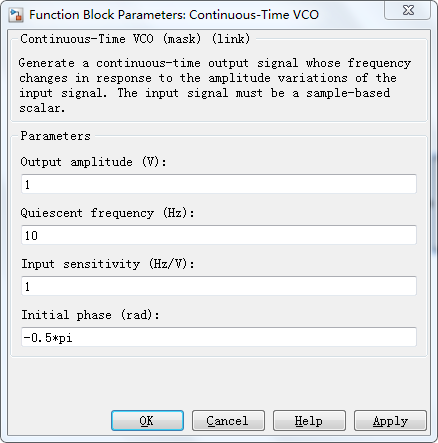

1、连续型压控振荡器（VCO）

• Output amplitude:输出信号的幅度
• Quiescent frequency：静止频率，我理解就是输入为0时的输出频率
• Input sensitivity：输入敏感度，就是频率增长的斜率
• Initial phase:初始相位，默认输出时一个cos余弦信号，想要输出正弦信号，初始相位为-0.5*pi。

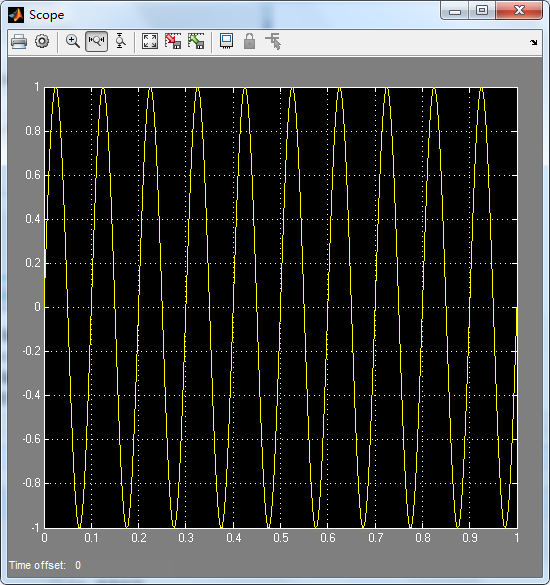

上图输入为0时，输出为10Hz的正弦信号。
