本文介绍了Arduino震动传感器模块的使用，包括其工作原理、接线方法和在单片机中的应用。当未震动时，传感器输出高电平；震动时，输出低电平并亮灯。给出了基于STC89C52的测试程序，以及使用Arduino进行模拟读取的代码，适合初学者学习。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

以下是店家提供的一部分资料

一共就需要3根线

——————————————————分割线————————————————————————

用途：
用于各种震动触发作用，报盗报警，智能小车，电子积木等。
请注意这个模块在感应到小的震动时触发时间会很短，不够驱动继电器，有些人的资料显示可以直接和继电器模块相连，实际运用效果不佳。

模块特色：
1、采用本公司生产的各种灵敏度震动开关，默认用ＳＷ-18020P震动传感器，。
2、比较器输出，信号干净，波形好，驱动能力强，超过15mA
3、工作电压3.3V-5V
4、输出形式：数字开关量输出（0和1）
5、设有固定螺栓孔，方便安装
6、小板PCB尺寸：3.2cm x 1.4cm
7、使用宽电压LM393比较器

模块使用说明：

1、产品不震动时，震动开关呈断开状态，输出端输出高电平，绿色指示灯不亮；

2、产品震动时，震动开关瞬间导通，输出端输出低电平，绿色指示灯亮；

3、输出端可以与单片机直接相连，通过单片机来检测高低电平，由此来检测环境是否有震动，起到报警作用

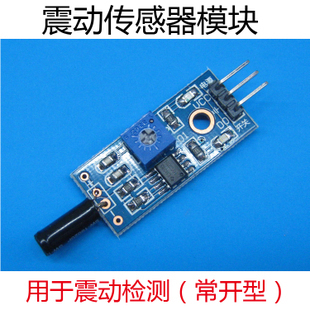

本系列模块的产品正反面外观图

单片机测试程序

/******************************************
东莞市丰川电子有限公司
传感器触发测试
单片机：STC89C52
波特率：9600
产品用途：震动感应触发，报警触发。
*****************************************/
#include <reg52.h>
unsigned char date;
#define uchar unsigned char
#define uint unsigned int
sbit key1=P0^1;

/* 函数申明 -----------------------------------------------*/
void delay(uint z);
void Initial_com(void);

//***********************************************************

/*
********************************************************************************
** 函数名称： delay(uint z)
** 函数功能：延时
