原理 rpm_空调电机基础知识（类别、控制、原理及检测）

空调用电机类别

电容式交流电机电路原理

电容式交流电机输出特性(功率、力矩)

交流电机转速

转速(RPM):电机每分钟旋转的转数，电机的转速受负载(风扇)大小的影响，特别是负载为风扇的场合，使用环境的温度，气压都会影响到转速的大小。

AC电机的同步转速(最大转速Nm):电机的极数与使用电源的频率决定电机能转到的最高转速。

同步转速的计算方法:Nm=120f/P

F:电源频率，P:极数。

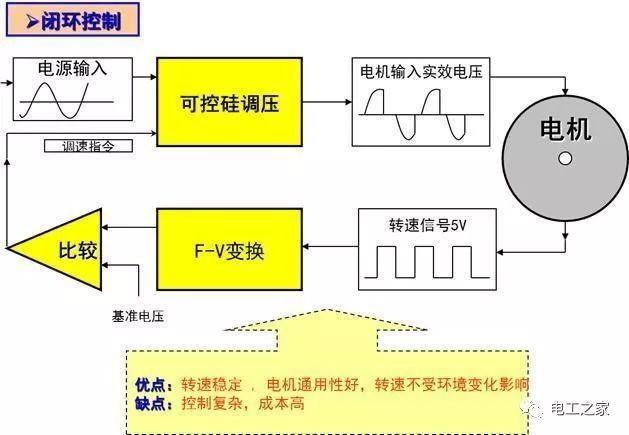

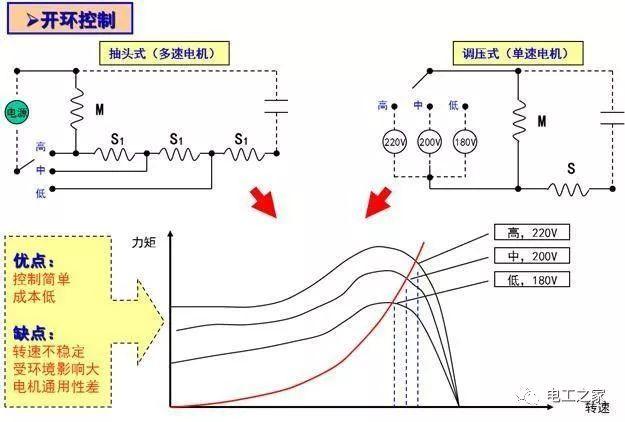

交流电机控制-1

交流电机控制–2

交流电机的温度上升

绝缘等级:由所使用绝缘物的耐热温度决定

E级绝缘:115℃，B级绝缘:120℃(此温度与环境温度无关);(对于分体式空调、大部分要求E级绝缘、一部分也有要求B级绝缘)。

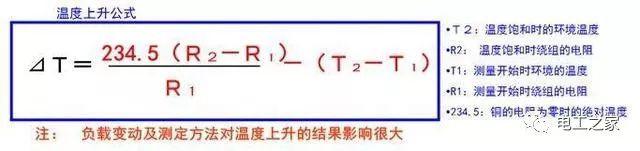

温度上升:在实际使用状态、电机达到温度饱和时，此电机的温度，与基准温度的绝对值。

温度饱和(定义)

空调用三相直流无刷电机原理

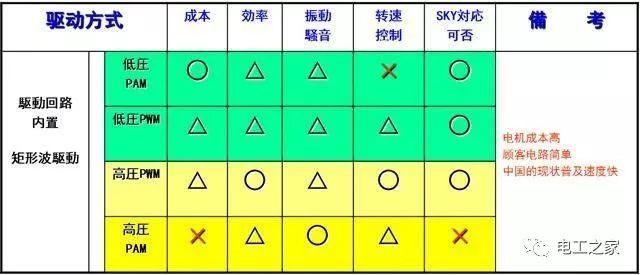

PAM，PWM转速控制

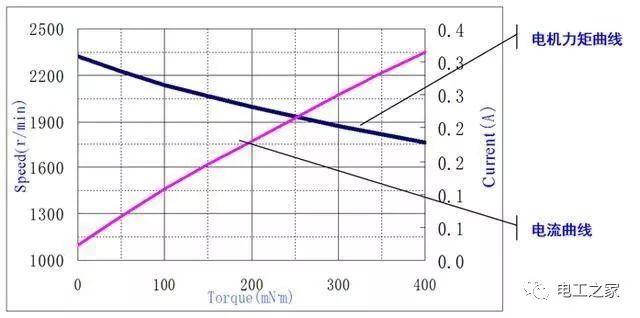

直流无刷电机输出特性(电流力矩)

转速控制

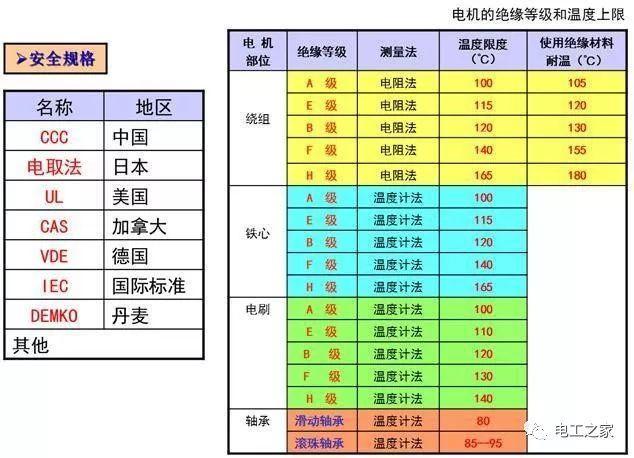

安全规格及电机的温度规格

振动:由构造设计、零部件精度、组装精度等来决定。

共振:实机安装时、马达固有的周波数和实机固有的周波数重叠而产生的声音。

噪音、震动的测试:马达单品测试(作为参考)

整机装载测试(与所有部件精度的以及装配有关)

注:电机振动和噪音在无负荷(单独测试)和负荷状态(实机装载时)会发生变化。

关于电机的检测

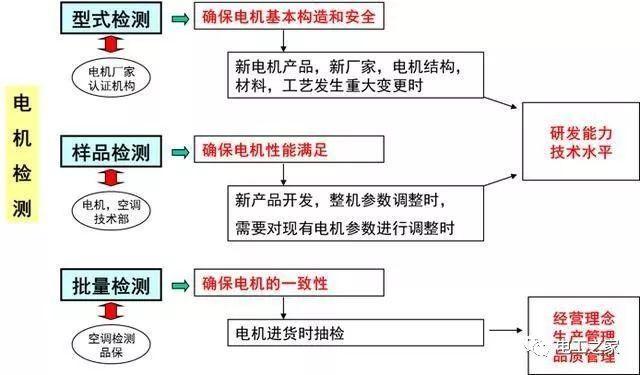

检测流程

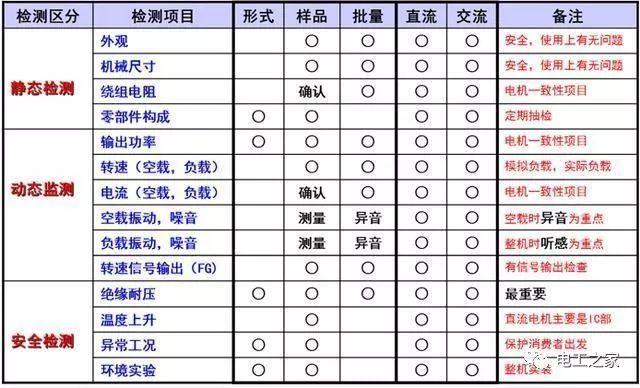

检测项目及重点

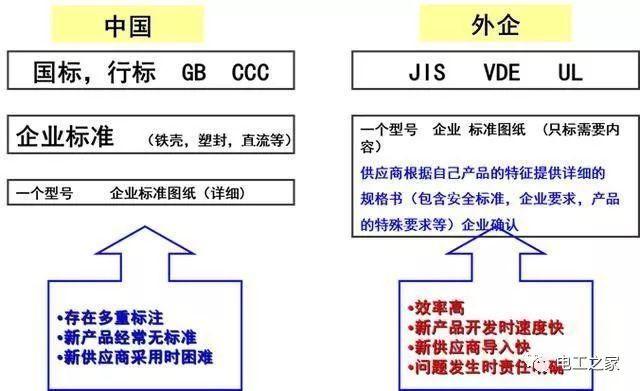

国外企业的方法

交流电机

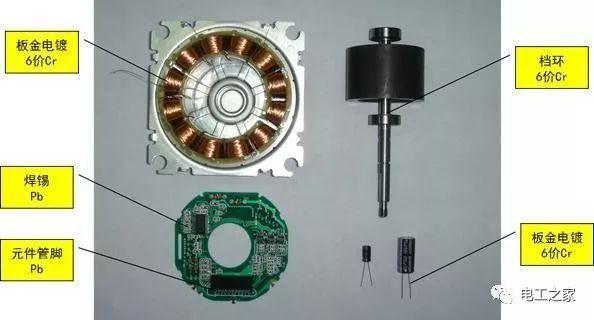

直流无刷电机

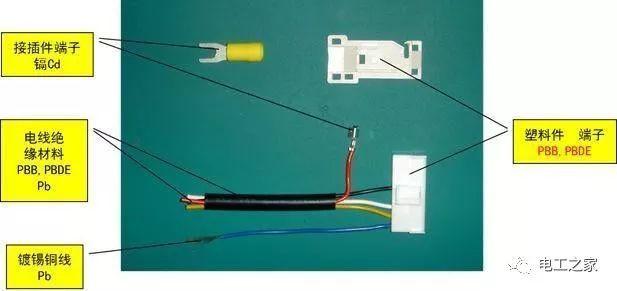

电机零件，引线类

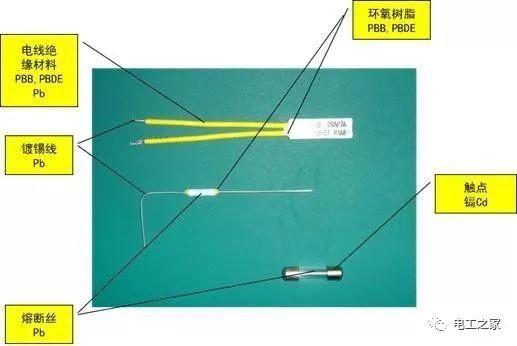

电机零件，保护器类

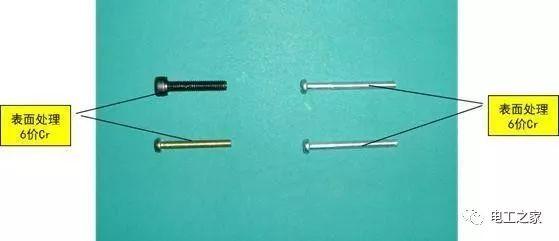

电机零件，螺丝类机类

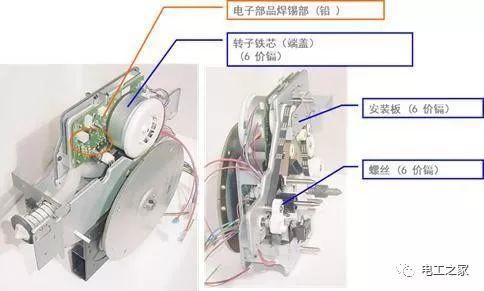

电机组件
