基本微机设计

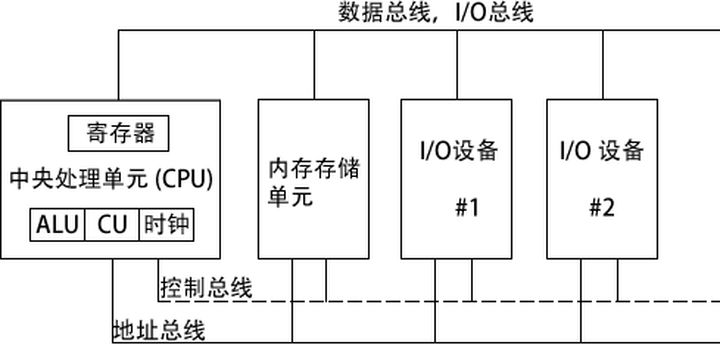

下图给出了假想机的基本设计。

中央处理单元(CPU)是进行算术和逻辑操作的部件,包含了有限数量的存储位置——寄存器(register),一个高频时钟(clock)、一个控制单元(CU)和一个算术逻辑单元(ALU)。


其中:

  • 时钟 (clock) 对 CPU 内部操作与系统其他组件进行同步。
  • 控制单元 (control unit, CU) 协调参与机器指令执行的步骤序列。
  • 算术逻辑单元 (arithmetic logic unit, ALU) 执行算术运算,如加法和减法,以及逻辑运算,如 AND(与)、OR(或)和 NOT(非)。

CPU 通过主板上 CPU 插座的引脚与计算机其他部分相连。大部分引脚连接的是数据总线、控制总线和地址总线。

内存存储单元 (memory storage unit) 用于在程序运行时保存指令与数据。它接受来自 CPU 的数据请求,将数据从随机存储器 (RAM) 传输到 CPU,并从 CPU 传输到内存。

由于所有的数据处理都在 CPU 内进行,因此保存在内存中的程序在执行前需要被复制到 CPU 中。程序指令在复制到 CPU 时,可以一次复制一条,也可以一次复制多条。
