画图的过程中，也许你碰到过虚线、中心线、点划线、带文字等特殊线型，显示为实线，无法看到明显断开点，或带文字线型无法看到文字。这种是由于线型比例过大或过小造成的。遇到这种情况，首先输入re，重生成模型，如果仍显示实线。以下三种方法帮你摆脱烦恼。以下以虚线为例说明。
1．ch（对象属性）

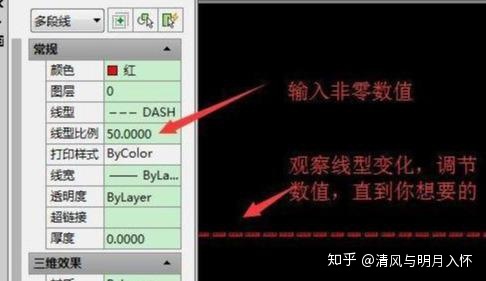

选中虚线，输入ch，在线型比例后，输入适当数值，一般图纸是1:100画的，输入50~100之间的数值基本都会得到你想要的结果。输入比例数值时，虚线会相应的发生变化，可以边调边看，直到你想要的显示结果。
这种方法的缺点是，只能修改选中虚线的比例，不能改变图纸中所有虚线及其他线型比例。
2. lts （LTSCALE）（全局线型比例因子）
无需选中任何线型，输入lst，根据命令行提示，输入比例因子即可。你会发现所有线型发生变化。
这种方法的优点是，可以改变图纸中所有特殊线型的比例，缺点是，对于本身间距就很大的特定线型比如center2线型，以及本身就属于密集型间距的虚线dash，同样的长度同样的比例，有可能导致虚线dash显示正常的时候，center2反而显示成实线。
3. 线型管理器

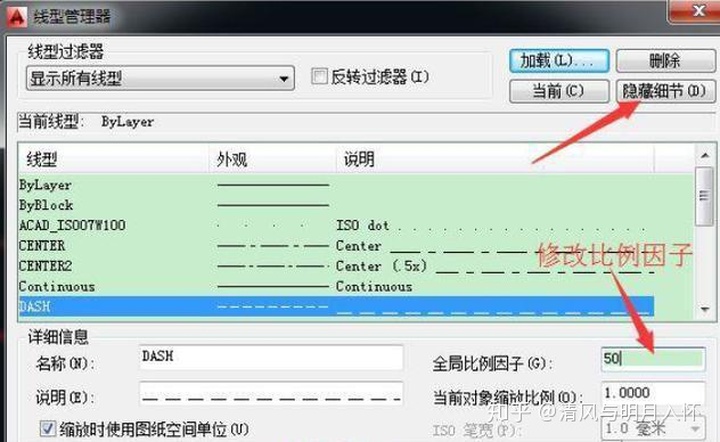

格式——线型——弹出线型管理器窗口——选中虚线（选中你想要修改的线型）——显示细节（位于线型管理器右上角，点一下后会变成隐藏细节）——修改全局比例因子——点确定。完成。
这种方法的优点是，既可以改变图纸中所有指定一种线型的比例，也可以在选择线型时，选中多种，同时改变多种线型比例。
画图可以是件枯燥的工作，但如果你喜欢他，就会变成件有趣且自得其乐的生活。画图有时是可以讨巧的，如果你懂得代码，也许你还能编出便于处理图纸的.LSP的CAD插件。
