本文介绍了一款使用1093芯片设计的12V/24V 1000W正弦波逆变器，重点讨论了其结构、散热设计和电路布局。逆变器采用冷却板与电源板结合的方式，使用4个升压部分和4个H桥功率管，以及TO220二极管。文中还提到了PCB设计的灵活性，以及在DC-DC升压、SPWM驱动等方面的具体组件和参数选择，包括电感器、采样变压器、电流互感器等的考虑。此外，还探讨了不同功率管和二极管的选择，以及变压器的绕组设计，旨在实现高效率和可靠性。
这款电源逆变器专为12v DC设计，也可以连接到24v DC，我的目标是800瓦，力求1000瓦纯正弦波输出。逆变器整体结构，下部是大型冷却板，上部是与冷却板尺寸相同的电源板，长度228mm，宽度140mm。将4个升压部分的功率管，4个H桥的功率管和4个TO220的快速二极管直接拧在冷却板上; DC-DC升压电路驱动板和SPWM驱动板插在电源主板上。

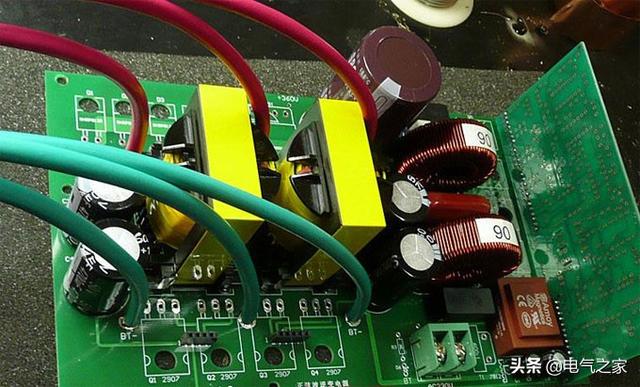

由于大电流，将3对6平方毫米线焊接到逆变器的电源板上。

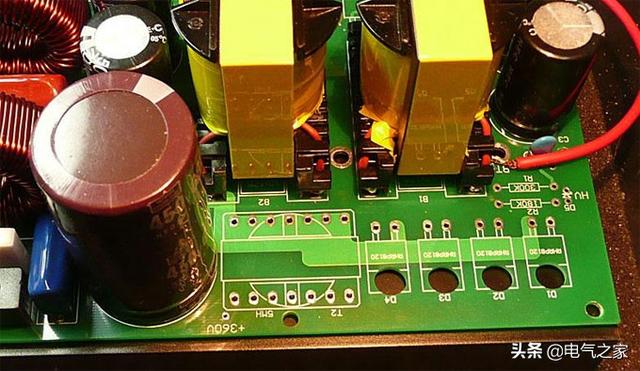

在之前的设计中，逆变器PCB设计在花费大量时间和钱制作样品但是还不够好。因此，要考虑此电源逆变器图纸中PCB板的灵活性，使用一块板进行多用途，成本更低。
如上图所示：在PCB板上预留一个电感器的位置，一般来说，它是准开环&
