一年多之前为了旅游买了个WR710N，在外还挺好用，回家就放一边了。后来接触到了OpenWrt，发现它Flash太小不能刷，才知道TP缩水得如此严重，显然已经跟不上当前路由器智能化的大潮了…

好了前面的都是废话，要刷OpenWrt，就要至少4M的Flash，原装16M的RAM其实也是捉襟见肘，但是我的目前水平还不够换RAM，所以先把flash换了再说吧~  o(*￣▽￣*)o

我找遍全网都没找到几篇详细讲710N改装的文章，尤其是照片很少，于是决定自己写一篇吧，顺便发多几张图。感谢这个帖子给了我不小的帮助。

首先是拆机。(点击查看大图)

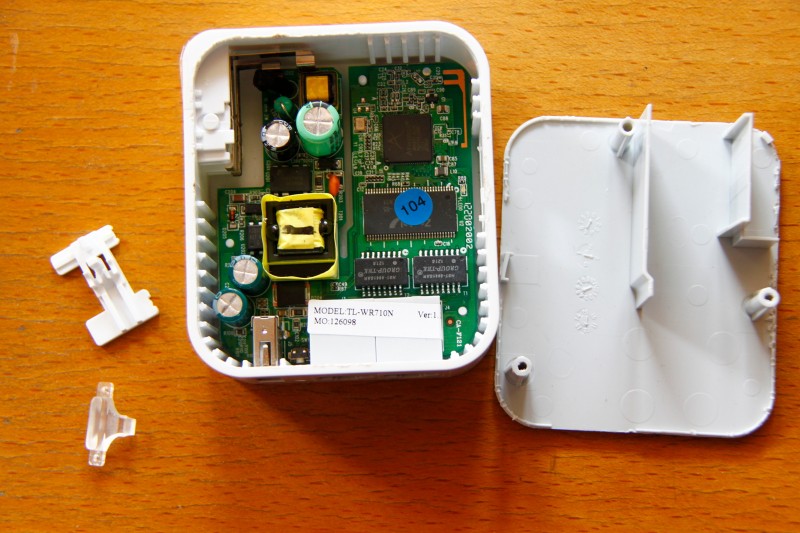

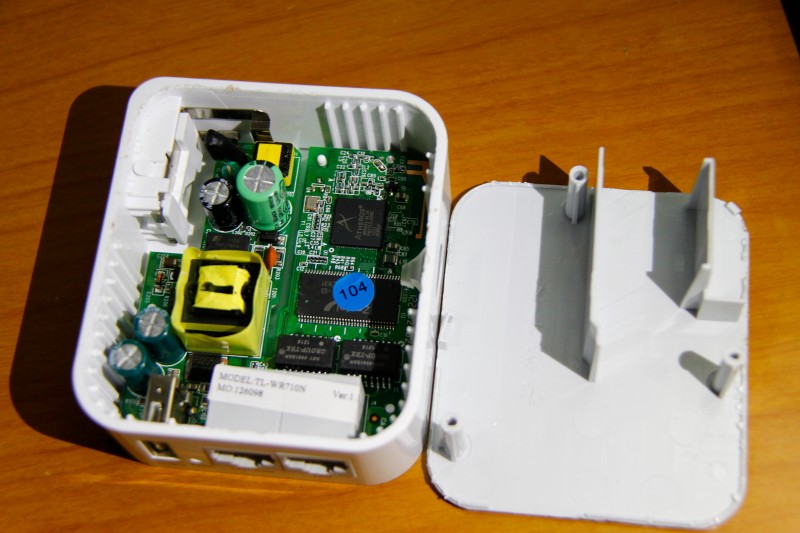

先是干掉盖子。

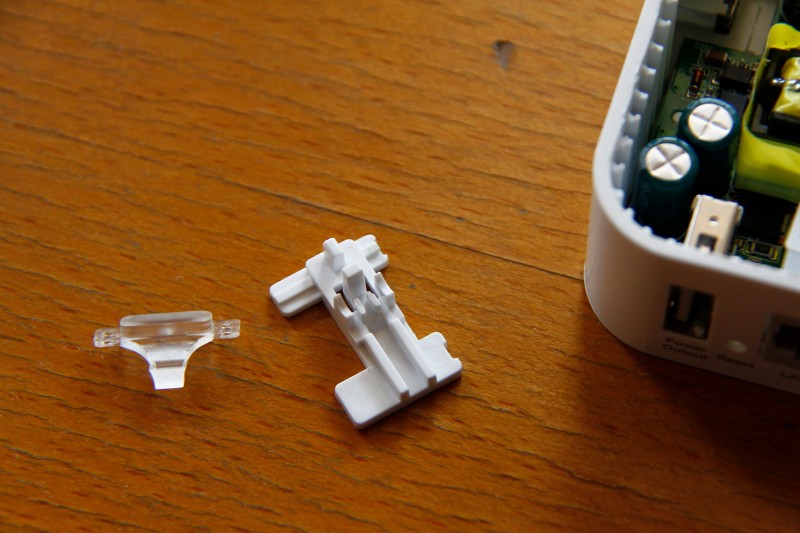

然后是两个零件。

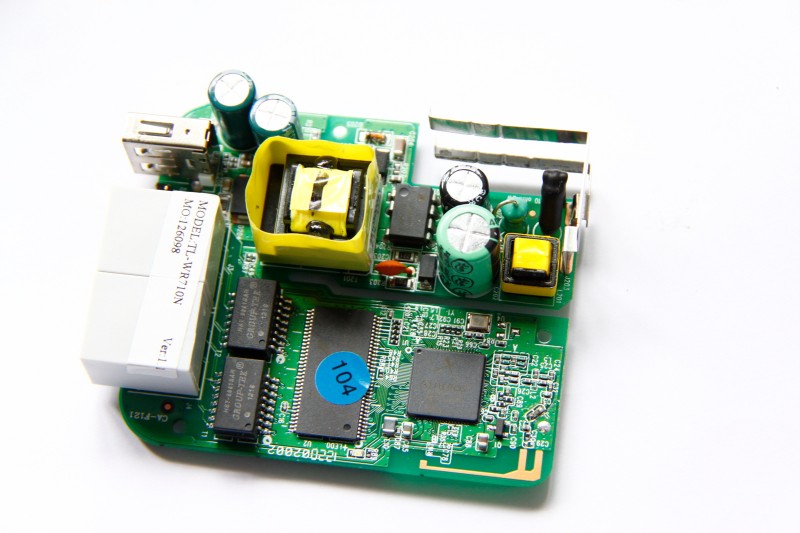

然后就可以把板子拿出来了~

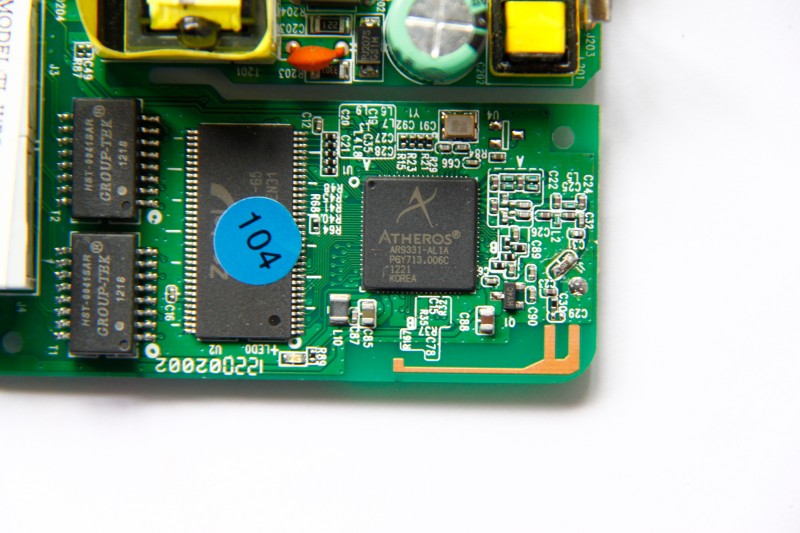

RAM和CPU

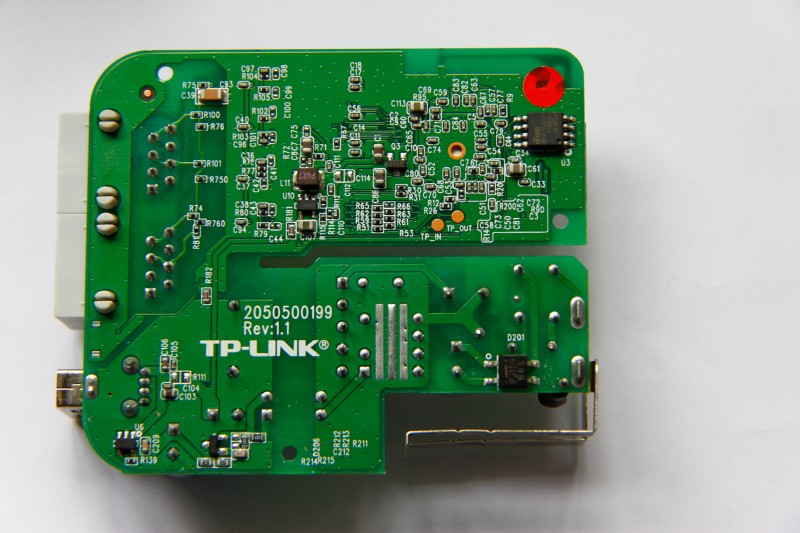

背面

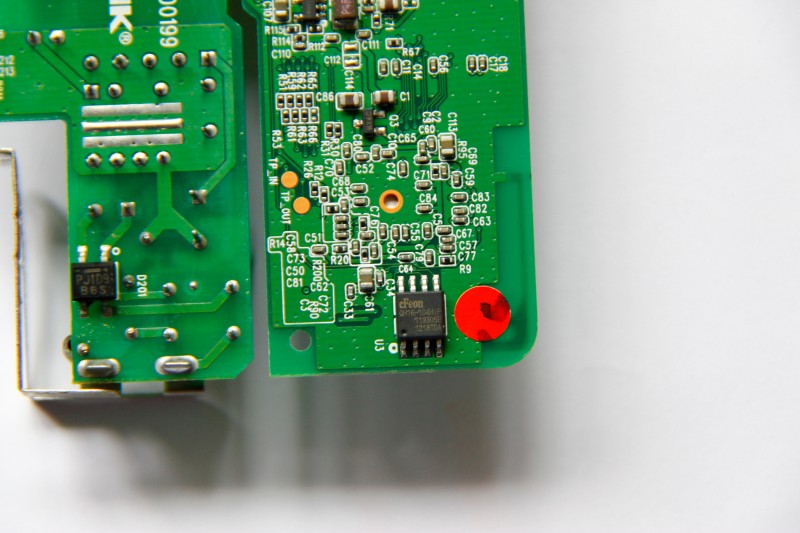

Flash芯片

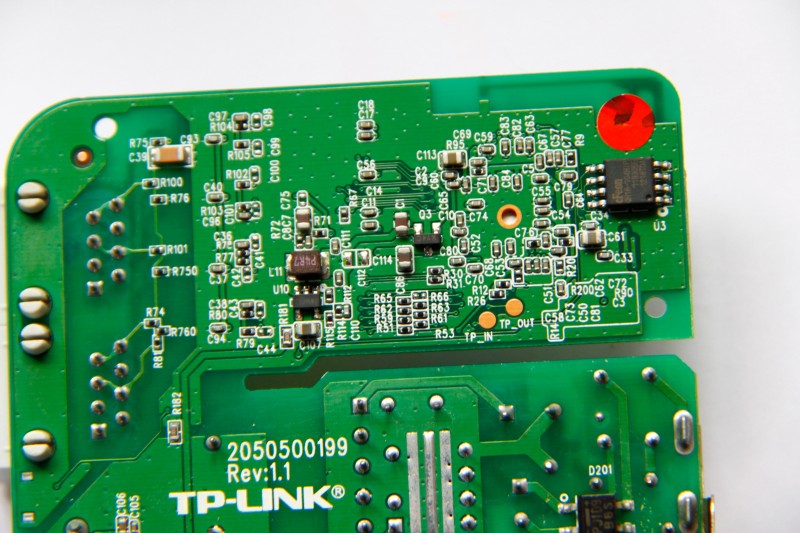

还有中间的R66。

之后就是改装了。

改装的对象是Flash还有R66这两个地方。

Flash已经刷好编程器固件。焊得很丑，请不要吐槽。

至于R66那里，应该焊上22Ω的电阻，没有的话就短接。我短接的时候手一抖，把旁边R63的电阻搞歪了…

我的技术是如此的差，改完能开机，我当时真是震惊并暗喜啊。

最后上一幅改后的图。

改完装回去，通电开机。telnet进去192.168.1.1，passwd改密码，free查看剩余的内存，呃，就剩那么几百kb，把wifi打开，能连上。

后来的使用发现一旦搞多一点操作，就容易重启…哎这也没办法。鼓捣就暂时到此为止咯。

最后讲一下编程器固件吧。我刷的是文初的这个帖子里面分享的编程器固件的自改版，uboot部分我在偏移量1FC00的地方改了MAC地址，fw部分用了自己编译的纯净无luci的740n v4 attitude adjustment固件(att_adj固件的适配没那么快有跟进，但是貌似可以跟740n通用)(一开始我用的是op官网下载的710n trunk固件，发现启动后经常重启，连基本的登录进去都不能保证，只能暂时放弃(以后练下技术再换64M RAM)。在恩山找到了一个uboot，功能强大强烈推荐http://www.right.com.cn/forum/thread-136444-1-1.html)，最后的art部分没改。

如果想了解更多有关如何制作编程器固件的知识，可以看看①，②。

===========20140511更新================

昨天在openwrt的wiki上看到了battery mod的改装，真的是非常及时啊，我最近想到用usb来驱动，没想到wiki上就刚好有了这个内容，对着改了一下，5V输入和串联4个1.5V电池均测试成功。详情

===========20140804更新================

本文没后续了，后来试着改内存，果然还是把它玩坏了╮(╯▽╰)╭

结论：除非动手能力足够好，不然720N还是比710N省心省事很多啊。
