交流电直流电转换图解

三步，降压+整流+滤波

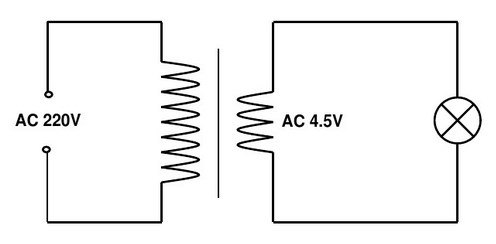

1. 首先降压

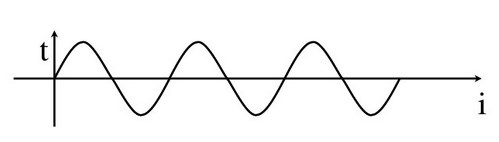

交流电波形图, 其方向和大小都随时间变化，要得到直流电，要分两个步骤，统一方向，统一大小。

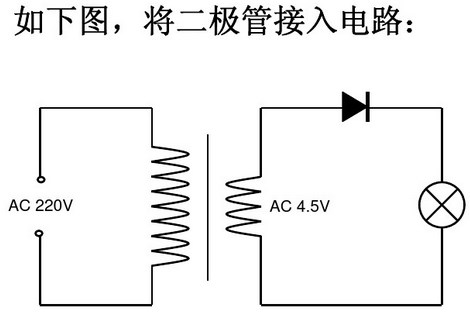

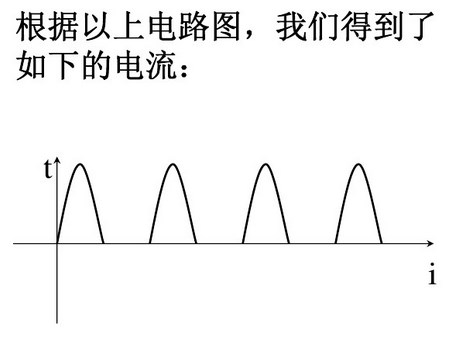

2. 二极管整流

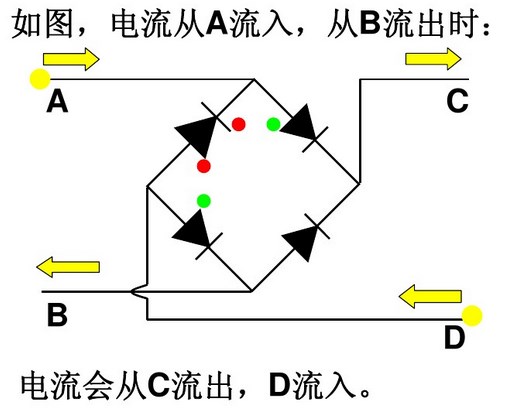

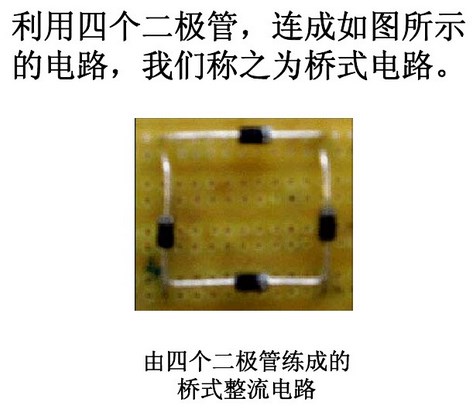

但这样电流有太大损耗，可以用4个二极管做成桥式整流电路，

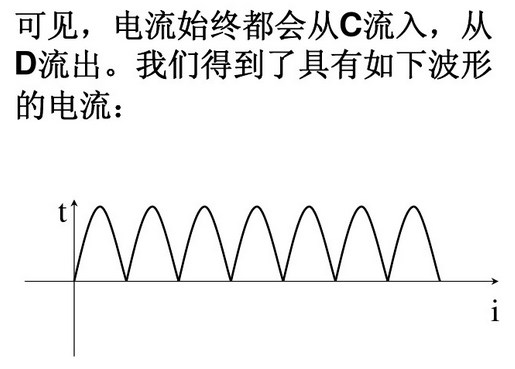

得到如下波形图，

电流方向得到统一，但电压大小还是波动的，要用电容器再次过滤

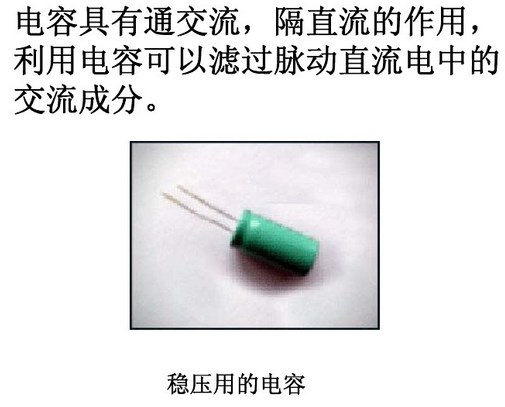

3. 电容器滤波稳压

电容滤波就是利用电 容器充放电的原理，外部电压高于极板两端电压时对极板充电，外部电压低于极板两端电压时电容对外放电，从而起到平抑电压的作用。原理图如下，

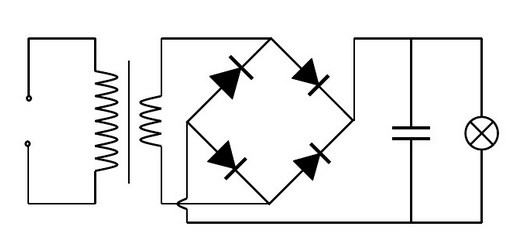

最终电路图如下
