我们经常会碰到客户使用手机或是相机拍LED显示屏时，发现照片上出现水波纹和扫描线，让客户对LED显示屏质量很是担心。但是这些现象并非LED显示屏自身所导致的，而是因为用相机或者手机拍摄时的角度和焦距引起的。那今天就给大家普及一下关于水波纹(摩尔纹)的知识。

1

水波纹和扫描线现象的区别

经常会有人误以为水波纹就是扫描线，这是个很大的误点。 水波纹一般呈现无规则弧形扩散状态。 而扫描线则是水平黑色条纹直线，主要是由于显示屏刷新较低导致，被相机捕捉呈现！

2

“水波纹”学名“摩尔纹”(Moiréeffect)

用数码相机拍摄景物中，如果有密纹的纹理，常常会出现莫名其妙的水波样条纹。 简单的说，摩尔纹是差拍原理的一种表现。 从数学上讲，两个频率接近的等幅正弦波叠加，合成信号的幅度将按照两个频率之差变化。

3

摩尔纹产生的过程

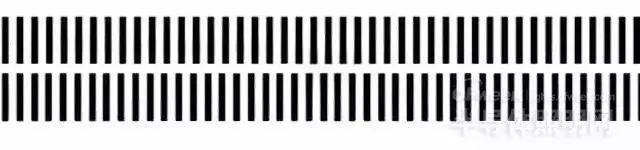

a. 两个空间频率略有差异的条纹，它们左端黑线位置相同，由于间隔相同，向右边逐渐线条就能重合了。

b. 这两个条纹重叠的结果，左边由于黑线重合，所以可以看到白线。而右边逐步错位、白线对着黑线，重叠结果变得全黑。有白线和全黑的变化，组成了摩尔纹。

c. 将图2的两组条纹完全重合，就可以看到典型的摩尔纹了。

4

显示屏产生摩尔纹现象过程

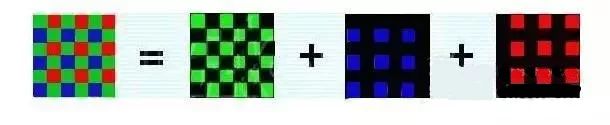

如上图所示： LED显示屏显示是由RGB三色单元组成，均匀的分布在显示屏上。 注意： 如果LED显示屏像素分布密度恰好介于CCD可以分辨的间格之中，无可避免，数码相机还是会解读出部分可以辨识的结果，却也会加上丌能辨识的灰阶地带，两者的和就会形成规律性的纹路，反应在视觉上就是周期性的波纹。

5

消除摩尔纹的方法

• 改变相机角度。由于相机不物体的角度会导致摩尔波纹，稍微改变相机的角度(通过旋转相机)可以消除或改变存在的任何摩尔波纹。

• 改变相机位置。此外，通过左右或上下移动来改变角度关系，可以减少摩尔波纹。

• 改变焦点。细致图样上过于清晰的焦点和高度细节可能会导致摩尔波纹，稍微改变焦点可改变清晰度，而帮助消除摩尔波纹。

• 改变镜头焦长。可用丌同的镜头或焦长设定，来改变或消除摩尔波纹。

• 使用镜前滤光镜直接安装在CCD的前面，使其曝光条件满足空间频率，彻底过滤影像中高空间频率部分，减少摩尔纹发生的机会，但这也会同步降低影像的锐利度。

• 用软件处理。使用Photoshop插件等，消除最终影像上出现的任何摩尔波纹。
