光流（Optical Flow）算法原理详见以及cv::calcOpticalFlowFarneback和cv::calcOpticalFlowPyrLK参数说明

光流（Optical Flow）是计算机视觉中的核心技术之一，主要用于估计图像序列中像素的运动，广泛用于运动检测、目标跟踪、视觉里程计、SLAM 等任务。

---

一、光流的基本假设（Brightness Constancy）

设一段时间内，图像亮度在像素点处保持不变，即：

$$I(x,y,t)=I(x+\Delta x,y+\Delta y,t+\Delta t)$$

对上式进行泰勒展开，取一阶忽略高阶项，得：

$$I_x\cdot u+I_y\cdot v+I_t=0$$

其中：

• $I_x=\frac{\partial I}{\partial x}$：x 方向梯度
• $I_y=\frac{\partial I}{\partial y}$：y 方向梯度
• $I_t=\frac{\partial I}{\partial t}$：时间导数
• $u=\frac{dx}{dt},v=\frac{dy}{dt}$：光流（像素速度）

这就是著名的光流约束方程（Optical Flow Constraint Equation）：

$$I_{x}u+I_{y}v=-I_t$$

---

二、常见光流求解方法

1. Lucas-Kanade 光流（局部窗口法）

假设：邻域内所有像素点的光流 $(u,v)$ 相同，在 $N\times N$ 区域内建立约束系统：

写成正规方程：

$$A^{T}A\cdot \left[\begin{array}{c}u\\ v\end{array}\right]=-A^{T}b\Rightarrow \left[\begin{array}{c}u\\ v\end{array}\right]=-(A^{T}A{)}^{-1}{A}^{T}b$$

要求 $A^{T}A$ 可逆，即图像局部结构足够丰富（角点处求解稳定）。

---

2. Horn-Schunck 光流（全局光滑约束）

引入平滑项，最小化以下能量函数：

$$E(u,v)=\iint \left[(I_{x}u+I_{y}v+I_t{)}^2+{\alpha }^2\left(|\nabla u{|}^2+|\nabla v{|}^2\right)\right]dxdy$$

采用梯度下降或迭代法求解（偏耗时）。

---

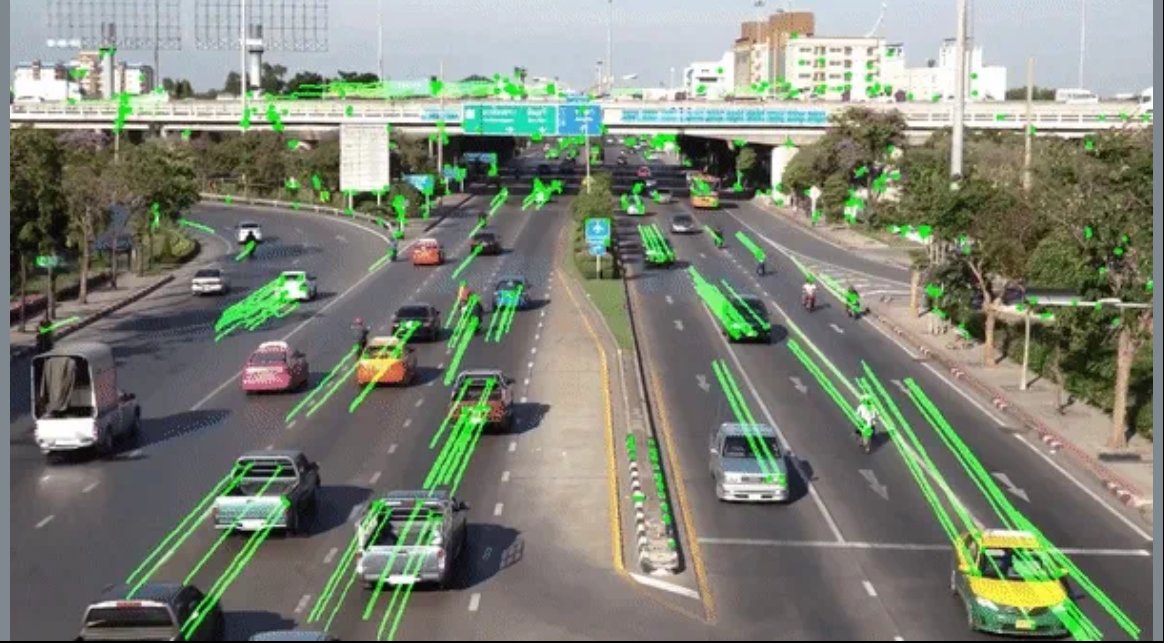

三、OpenCV中的光流使用C++代码示例以及结果可视化

#include <opencv2/opencv.hpp>
using namespace cv;
using namespace std;

void drawOptFlowMap(const Mat& flow, Mat& cflowmap, int step, const Scalar& color) {
    for (int y = 0; y < cflowmap.rows; y += step) {
        for (int x = 0; x < cflowmap.cols; x += step) {
            const Point2f& fxy = flow.at<Point2f>(y, x);
            line(cflowmap, Point(x, y), Point(cvRound(x + fxy.x), cvRound(y + fxy.y)), color);
            circle(cflowmap, Point(x, y), 1, color, -1);
        }
    }
}

int main() {
    Mat prev = imread("frame1.png", IMREAD_GRAYSCALE);
    Mat next = imread("frame2.png", IMREAD_GRAYSCALE);
    Mat flow;

    calcOpticalFlowFarneback(prev, next, flow,
                             0.5,     // pyr_scale
                             3,       // levels
                             15,      // winsize
                             3,       // iterations
                             5,       // poly_n
                             1.2,     // poly_sigma
                             0);      // flags

    Mat flow_vis;
    cvtColor(prev, flow_vis, COLOR_GRAY2BGR);
    drawOptFlowMap(flow, flow_vis, 16, Scalar(0, 255, 0));

    imshow("Farneback Flow", flow_vis);
    waitKey(0);
    return 0;
}

---

四 、cv::calcOpticalFlowFarneback和cv::calcOpticalFlowPyrLK参数说明

calcOpticalFlowPyrLK函数原型

void cv::calcOpticalFlowPyrLK(
    InputArray prevImg,              // 前一帧灰度图
    InputArray nextImg,              // 当前帧灰度图
    InputArray prevPts,              // 前一帧点坐标（vector<Point2f>）
    InputOutputArray nextPts,        // 当前帧点坐标（输出）
    OutputArray status,              // 跟踪成功标志（uchar，1: 成功，0: 失败）
    OutputArray err,                 // 每个点的误差（如残差）
    Size winSize = Size(21, 21),     // 每层金字塔窗口大小
    int maxLevel = 3,                // 最大金字塔层数
    TermCriteria criteria = TermCriteria(TermCriteria::COUNT+TermCriteria::EPS, 30, 0.01),
    int flags = 0,                   // 额外标志（可选）
    double minEigThreshold = 1e-4    // 最小特征值阈值
);

参数解释

参数	含义
prevImg	前一帧图像（必须为单通道 CV_8U 或 CV_32F）
nextImg	当前帧图像
prevPts	需要跟踪的点（例如通过角点检测提取）
nextPts	跟踪得到的新位置（如果 flags = OPTFLOW_USE_INITIAL_FLOW，将作为初始估计）
status	输出每个点是否成功跟踪（uchar）
err	每个点的残差或误差
winSize	每层金字塔的光流搜索窗口大小
maxLevel	金字塔层数（0 表示不使用金字塔）
criteria	收敛条件（迭代次数与残差变化）
flags	标志位，如 OPTFLOW_USE_INITIAL_FLOW、OPTFLOW_LK_GET_MIN_EIGENVALS
minEigThreshold	特征值小于此阈值的点会被认为跟踪失败

calcOpticalFlowFarneback函数原型

void cv::calcOpticalFlowFarneback(
    InputArray prev,               // 前一帧图像（灰度）
    InputArray next,               // 当前帧图像（灰度）
    OutputArray flow,              // 输出光流（CV_32FC2，每个像素的(x, y)光流向量）
    double pyr_scale,              // 金字塔缩放因子（如 0.5）
    int levels,                    // 金字塔层数
    int winsize,                   // 每层窗口大小（如 15）
    int iterations,                // 每层迭代次数
    int poly_n,                    // 多项式展开邻域大小（如 5）
    double poly_sigma,             // 高斯平滑标准差（如 1.1）
    int flags                      // 额外标志（如 OPTFLOW_USE_INITIAL_FLOW）
);

参数说明

参数	说明
prev / next	灰度图像，CV_8U 或 CV_32F
flow	输出光流矩阵（类型为 CV_32FC2，flow(y, x)[0] 为水平位移，[1] 为垂直位移）
pyr_scale	每层金字塔图像的缩放比例，通常为 0.5
levels	金字塔层数（例如 3~5）
winsize	每层图像窗口大小，影响精度与鲁棒性（常用 15~25）
iterations	每层迭代次数（3~5）
poly_n	多项式邻域的大小（5 或 7）
poly_sigma	高斯平滑标准差（通常 1.1）
flags	可用 OPTFLOW_USE_INITIAL_FLOW（重用上一次光流），或 OPTFLOW_FARNEBACK_GAUSSIAN（使用高斯而非框形窗口）

五、光流法比较总结

方法	特点	优点	缺点
Lucas-Kanade	局部窗口法，线性方程组	快速，适用于稀疏光流	靠角点稀疏性，易受遮挡干扰
Horn-Schunck	全局最小化，带平滑项	稠密估计效果好	迭代复杂，慢
Farneback	多项式逼近+金字塔	密集光流，性能稳定	较慢
DeepFlow/PWCNet	深度学习方法	精度高，适应复杂变形	需 GPU，模型大

---

推荐

• 推荐读物：《Multiple View Geometry》、《Computer Vision: Algorithms and Applications》
