ZPW-2000电气绝缘移频轨道电路

1、该轨道电路是个什么样子？（图片）

整个轨道电路不仅都在室外，其中还包括室内设备。其中室内设备包括发送器、接收器和衰耗盒。室内设备和室外设备通过一根电缆相连。

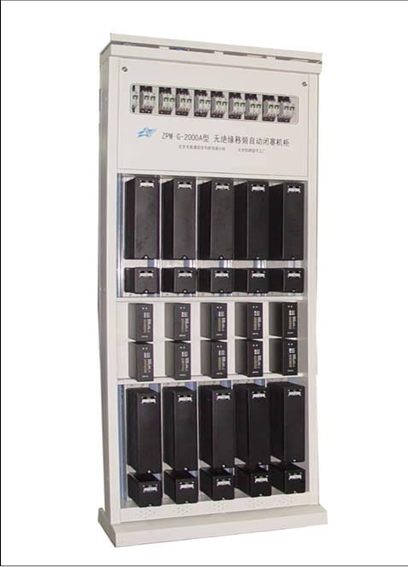

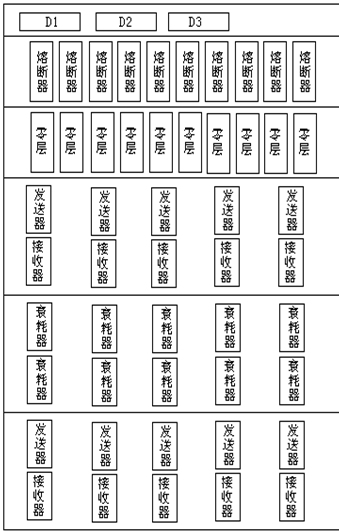

机柜



2、移频轨道电路有什么作用？

zpw-2000可以向外界传递轨道上是否有列车占用的信息。将多段相邻的轨道电路占用信息结合在一起，使每个区段的通过信号机显示不同的状态，为列车的行车速度提供一个指示。

3、移频轨道电路的原理是什么样的？

当某一区段上有列车占用时，该轨道电路上的一些电路参数会发生变化。这些变化通过频率信息向外传递，频率信息由低频信号和载频共同构成。

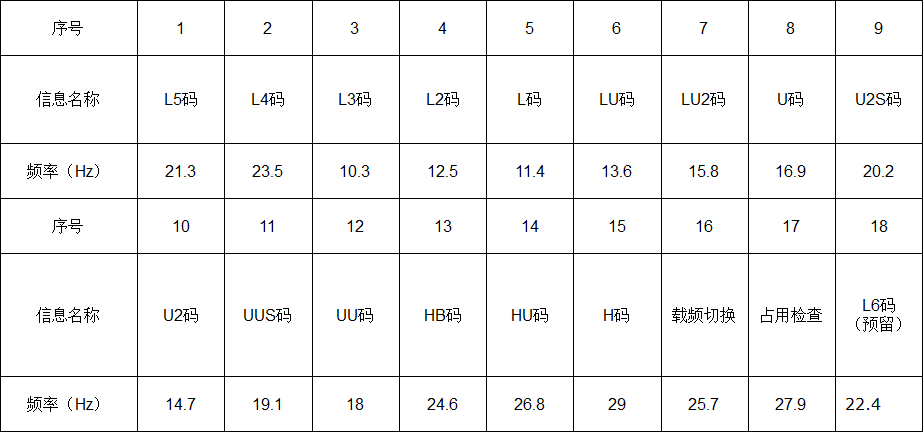

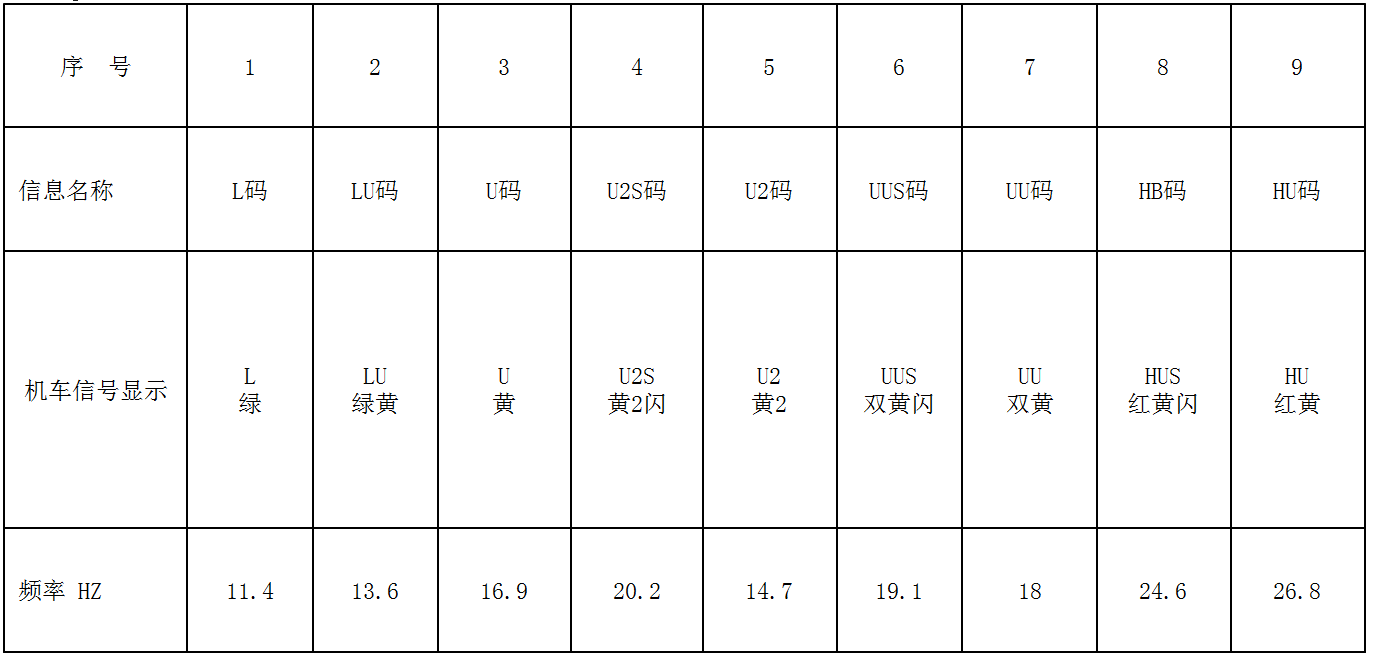

其中低频信号一共有18种：

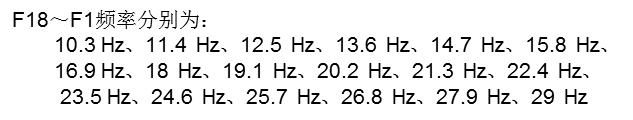

低频频率直接相差1.1Hz

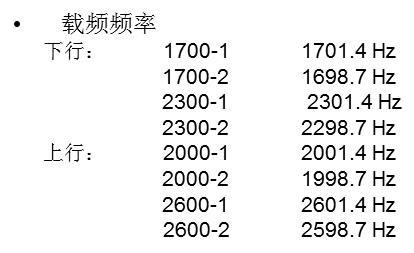

 载频频率
