锐捷交换机配置snmp版本_锐捷RGOS平台日常运维简介

概念

全称“锐捷通用操作系统”，即网络设备的操作系统

基于RGOS开发的软件版本目前为10.x，又被称为10.x平台

优势

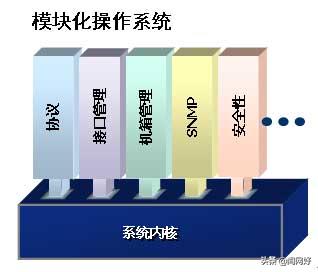

模块化设计

故障隔离，提升新功能开发测试效率和系统稳定性

对于硬件平台透明

使用Console管理设备

概述

通过配置线连接设备的CONSOLE接口

使用终端软件进行设备管理配置

初始化，带外管理

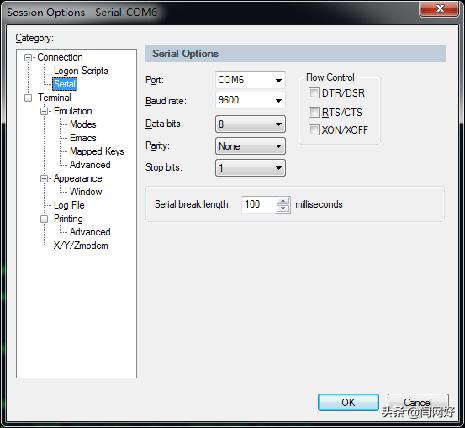

Console管理配置

波特率：9600

数据位：8

奇偶校验：无

停止位：1

数据流控：无

CLI基础

管理配置设备的界面类似DOS的命令行

用户模式

字符光标前是一个“>”符号

有限查看设备信息

特权模式

字符光标前是一个“#”符号

查看设备所有信息

全局配置模式

字符光标前由“(config)#”组成

配置设备全局参数

接口配置模式

字符光标签由“(config-if-xx)#”组成

配置设备接口参数

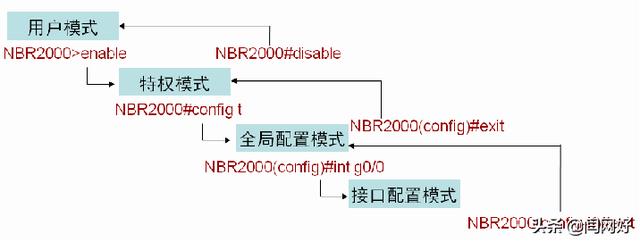

CLI模式互换

命令行特性-分屏显示

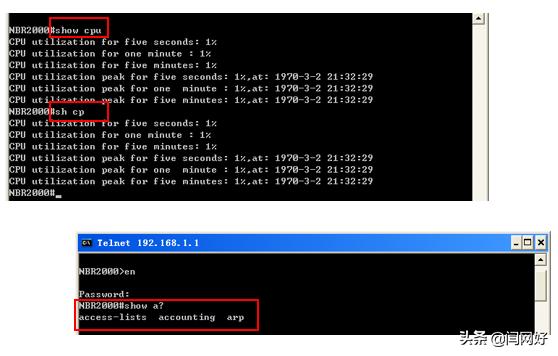

命令行特性-命令缩写及获取帮助

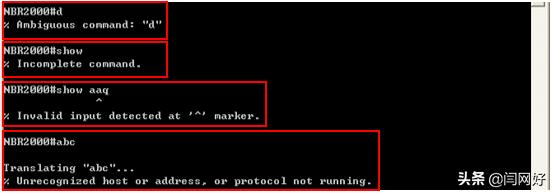

命令行特性-错误提示

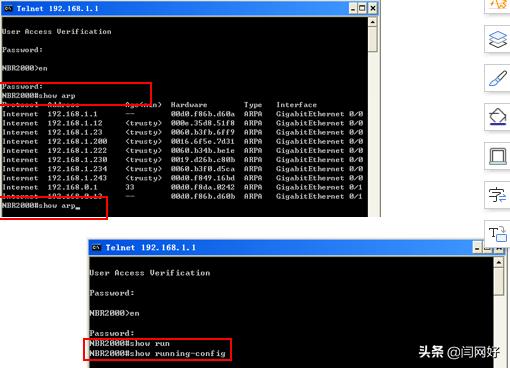

命令行特性-历史记录及TAB补全

配置管理IP

概述

配置管理IP后，能方便对设备进行远程管理

二层交换机通过配置管理VLAN实现

多层设备的任意一个三层接口IP可以作为管理IP

配置命令

Ruijie(config)#vlan 10

Ruijie(config-vlan)#name management-vlan

Ruijie(config)#int vlan 10

Ruijie(config-if-VLAN 10)#ip add 10.1.1.254 255.255.255.0

Ruijie(config-if-VLAN 10)#no shutdown

Ruijie(config)#ip default-gateway 10.1.1.200

配置密码

概述

通过配置密码可以设备管理的安全性

配置特权模式密码

Ruijie(config)#enable secret level 15 0 ruijie

配置Telnet密码

Ruijie(config)#line vty 0 35

Ruijie(config-line)#password ruijie

配置全局用户名密码

Ruijie(config)#username xlh password ruijie

密文显示密码

Ruijie(config)#service password-encryption

远程管理——Telnet

概述

指通过Windows命令行提示符中的Telnet程序或其他第三方Telnet程序进行设备管理配置

远程管理，带内管理

依赖于设备IP地址与Telnet密码

数据不进行加密

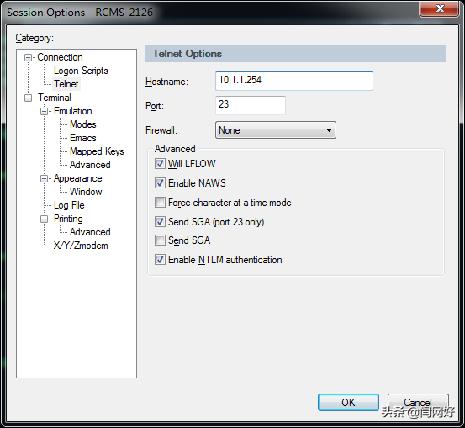

Telnet管理配置

协议：Telnet

默认端口：23

设备默认开启Telnet服务

远程管理——SSH

概述

使用支持SSH协议程序(SecureCRT)进行设备管理配置

远程管理，带内管理

依赖于管理IP地址

依赖于全局用户名密码

数据加密

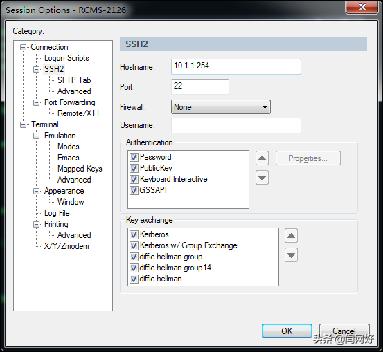

SSH管理配置

协议：SSH

默认端口：22

SSH服务配置

Ruijie(config)#enable service ssh-server

Ruijie(config)# crypto key generate {rsa|dsa}

Show命令

概述

使用Show命令可以查看当前设备的配置或状态

任意命令行模式均可以使用

例

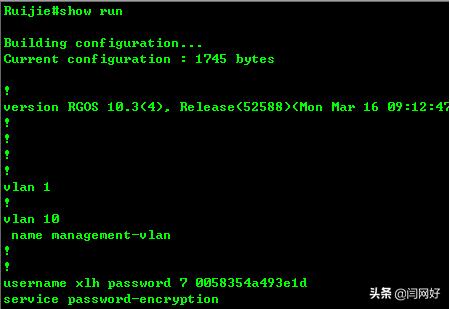

配置查看：Show running-config

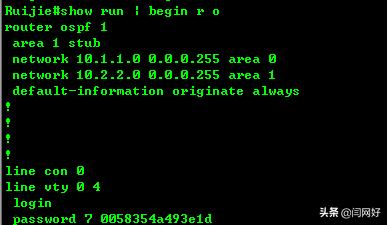

管道符应用

概述

在Show命令后面可以加上管道符“|”指定信息的输出

管道符类型

| begin xyz ：输出信息从xyz开始

| exclude xyz：输出信息排除xyz

| include xyz：输出信息包含xyz

常用Show命令表

Show running-config：查看设备当前配置

Show version：查看设备版本信息

Show cpu：查看设备CPU利用率

Show interface counters：查看设备接口统计

Show log：查看设备日志

Show arp：查看设备ARP表

Show mac-address-table：查看设备mac表

Show clock：查看当前时间

设备命名

概述

用于标示设备配置名字

配置规范

客户规范

自定义：参考设备的地理位置、网络位置、设备型号、设备编号等因素，制定统一的命名规范( AA-BB-CC-DD )

AA：表示该设备的地理位置

BB：表示设备的网络位置

CC：表示设备的型号

DD： 表示设备的编号

配置命令

Ruijie(config)# hostname wlzx-core-8610-1

接口描述

概述

用于标示设备接口信息

配置规范

客户规范

自定义：to-对端设备名-对端接口名

配置命令

WLZX-core-8610-2(config)#int giga 6/1

WLZX-core-8610-2(config)#description to-wlzx-core-8610-1-giga6/1

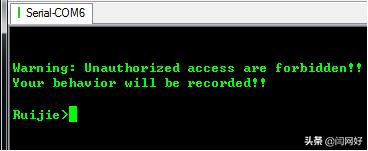

Banner配置

概述

登陆设备时，输出提示或警告信息

配置规范

客户规范

自定义

配置命令

Ruijie(config)#banner login ^

Enter TEXT message. End with the character '^'.

Warning: Unauthorized access are forbidden!!

Your behavior will be recorded!!

^

配置管理

概述

设备启动时，从Flash介质中读取config.text文件，并作为当前设备的配置

保存配置

Ruijie#write

删除配置

Ruijie(config)#no command

恢复出厂配置

Ruijie#del config.text

备份配置

Ruijie#copy flash:config.text flash:config.bak

恢复配置

Ruijie#copy flash:config.bak flash:config.text

设备重启

Ruijie#reload

时间配置

概述

显示准确的时间，便于监控和维护

手工设置通过clock set设置时间

Ruijie#clock set hh:mm:ss day month year

自动设置/同步时间(依赖于NTP/SNTP服务器)

Ruijie(config)# {sntp|ntp} enable

Ruijie(config)# {sntp|ntp} server ip_addr

SNMP配置

概述

Simple Notwork Management，网管软件通过该协议获取设备运行信息、配置设备、故障定位

版本v1/v2c/v3，默认使用v2c

v1/v2c 使用团体名进行认证

配置

Ruijie(config)#snmp-server community ruijie {ro|rw}

ro表示只读属性，网管软件通过该团体名只能获取相关信息

rw表示可读写属性，网管软件通过该团体名可以执行设备配置操作

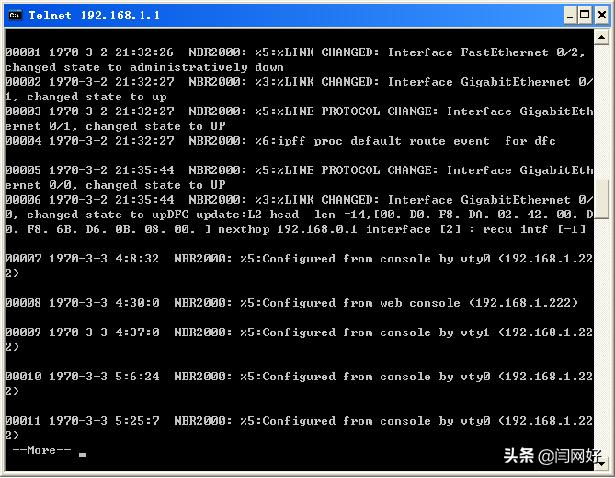

日志应用

概述

日志记录了设备运行过程中的一些关键信息，在出现故障时显得尤为重要

日志功能默认开启，并将信息记录在内存中，重启后日志将丢失

项目中，建议搭建syslog服务器，记录关键设备(汇聚/核心)日志信息

日志配置

Ruijie(config)#service sequence-numbers

Ruijie(config)#service sysname

Ruijie(config)#logging userinfo command-log

Ruijie(config)#logging server ip_addr

Ruijie(config)#logging source interface loopback 0

Ruijie#terminal monitor

网络通讯测试

Ping概述

测试网络的连通性

Ping应用

Ruijie#ping 192.168.100.10 source 10.1.1.1 ntime 100 length 1500 timeout 3

Traceroute概述

显示数据包从源地址到目的地址， 所经过的所有网关

用于检查网络的连通性，在网络故障发生时，准确地定位故障发生的位置。

Traceroute应用

Ruijie#traceroute 192.168.100.10 source 10.1.1.1 probe 10 ttl 1 3 timeout 3

设备密码遗忘处理-RGOS平台

处理步骤

用配置线连接设备console端口并断电/上电重启设备

设备重启的过程中，根据启动的提示按下“CTRL+C”，进入设备的CTRL维护界面；

在终端中输入“Ctrl+Q”进入命令行模式；

在命令行中使用rename命令将设备的启动配置文件config.text重命名为config.bak，并用ls命令确认配置文件已重命名成功

在命令行下执行“load -main”命令，进入设备的正常模式，由于设备中没有config.text文件，此时设备恢复到出厂配置(没有密码)。

进入设备的特权模式，将config.bak文件重命名为config.text；

执行copy start running命令，讲启动配置(config.text)导入当前运行配置

修改设备的telnet密码、enable密码或全局用户名密码；

设备密码遗忘处理-非RGOS平台

处理步骤

用配置线连接交换机console端口

打开终端程序，终端波特率修改为57600，其他配置采用默认值；

断开交换机的电源并重新给交换机加电；

交换机重启的过程中，按住ESC键，进入CTRL维护界面；

在CTRL菜单中选择第2项(Upload)，将配置文件config.text通过Xmodem协议上传至PC机

使用记事本打开config.text文件，删除其中关于telnet密码、enable密码或全局用户名密码配置的部分并保存 文件

回到CTRL菜单，选择第1项(download)，将修改后的配置文件config.text通过Xmodem协议下载至交换机；

重启交换机，这时交换机相关密码配置已被删除，重新设置密码即可
