变形的指派问题

工作多于人数的指派问题

  设人数m,工作数n,且n-m>0。

  1. n/m=k为整数时,需要每人完成k项工作任务。



  解:甲和乙每人分配2项工作,故一个人要当两个人用。在分配矩阵中可以把这两个人每行数据复制成两行,再利用经典指派问题算法进行计算

  为什么要利用经典算法?——理由是经典算法已经有成熟高效的计算方法和数学软件。

  过程如下:

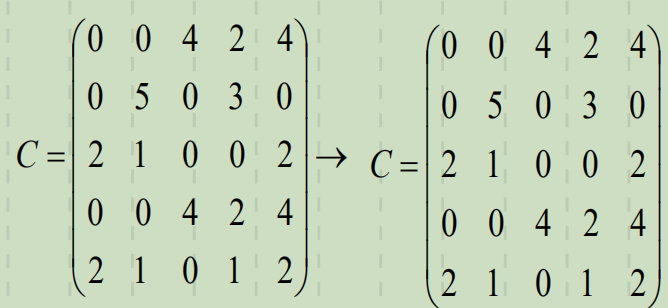

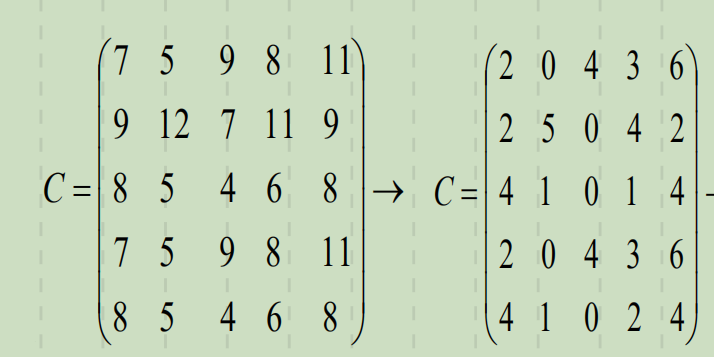

  1. 每行减去该行最小数。



  2. 每列减去该列最小数。

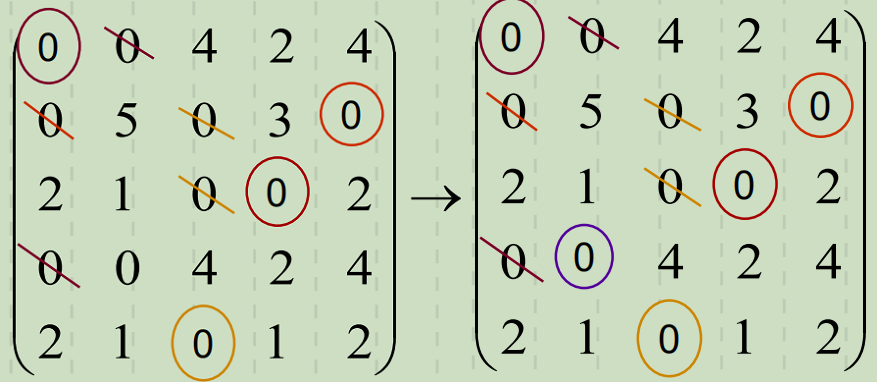

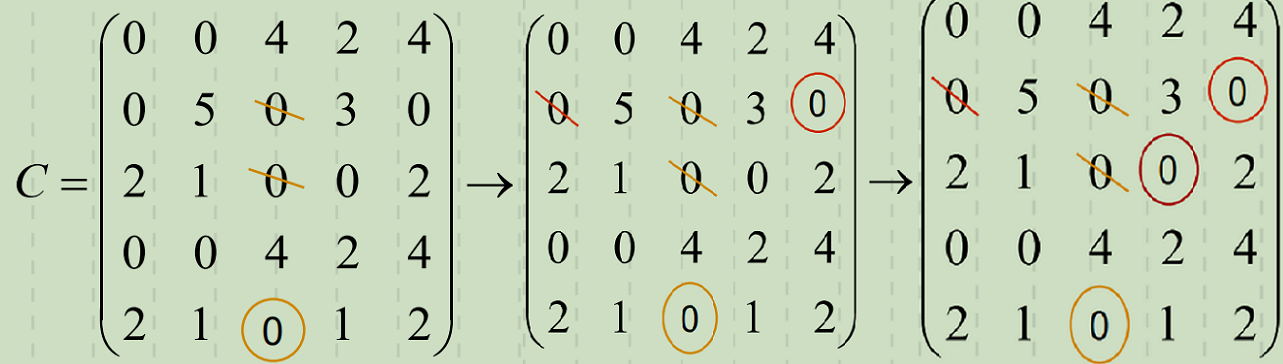

  3. 试分配。

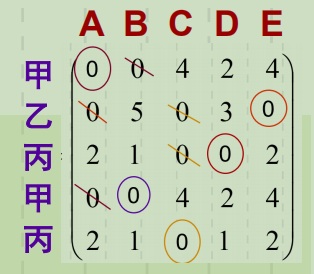

  计算的最终结果即:



  甲分配到工作A和B

  乙分配到工作E

  丙分配到工作D和C。

  故最小成本(目标)为:Z=7+5+9+4+6=31

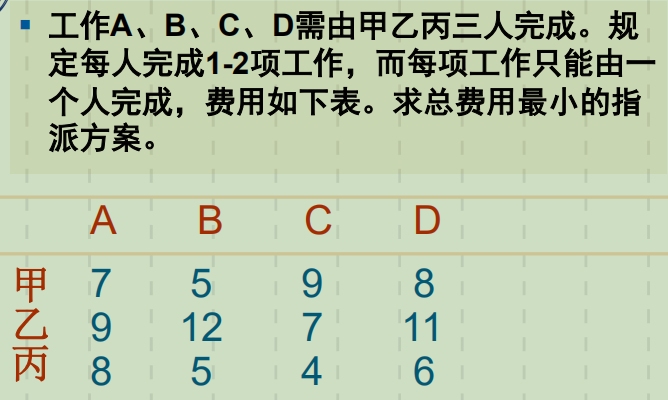

  2. n/m=k不为整数时,需要每人完成[k]项或[k]+1工作任务。

  由于每个人最多可能承担[k]+1项工作任务,分配矩阵每行复制成[k+1]行。

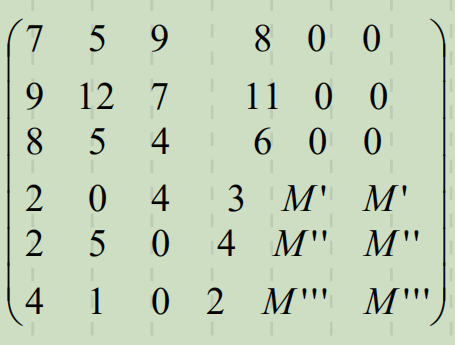

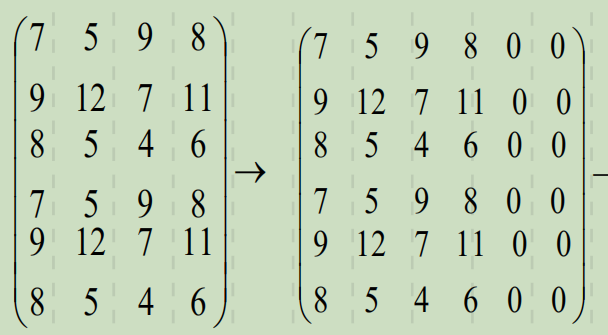

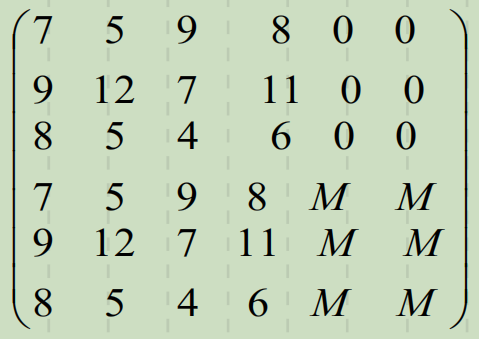

  1. 构造初始矩阵。



  2. 每个人限制最多做一项虚拟工作。



  3. 每行减去最小数。

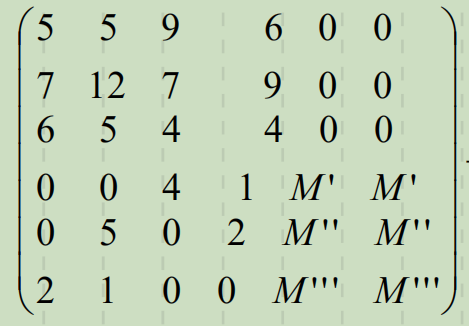

  4. 每列减去最小数。

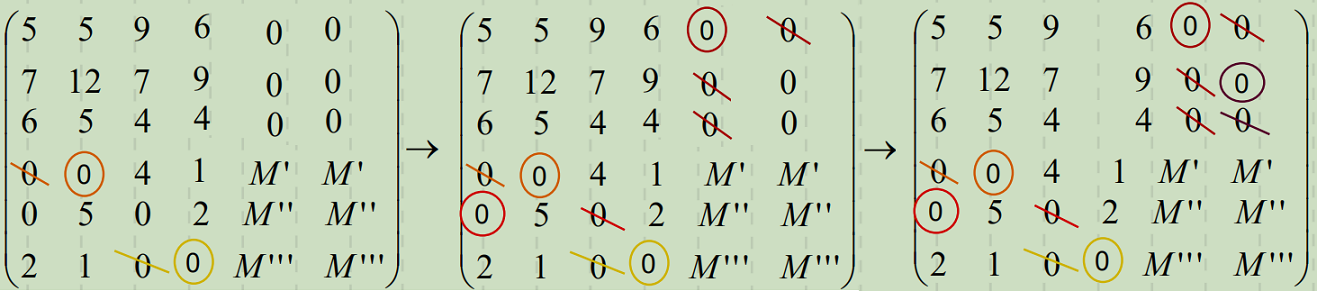

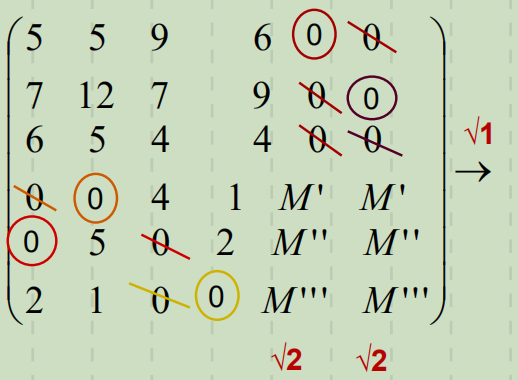

  5. 试分配。

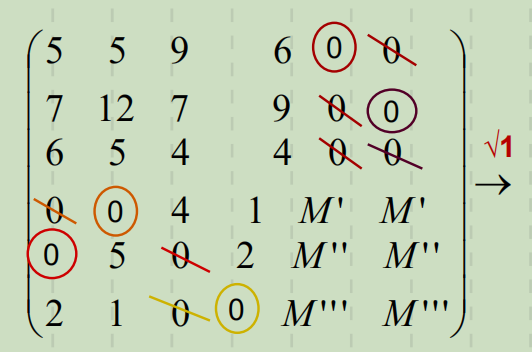

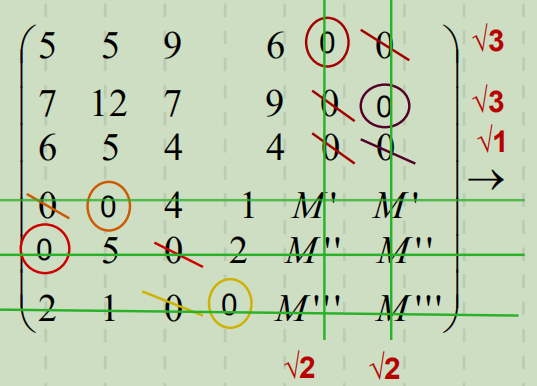

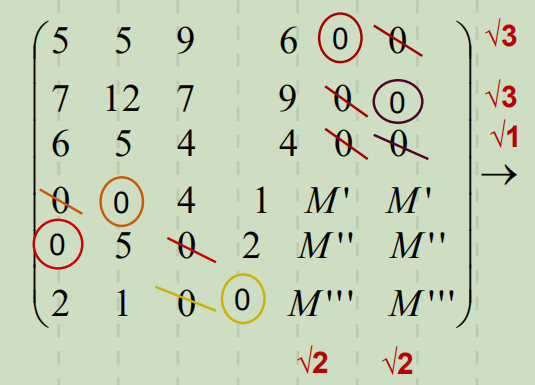

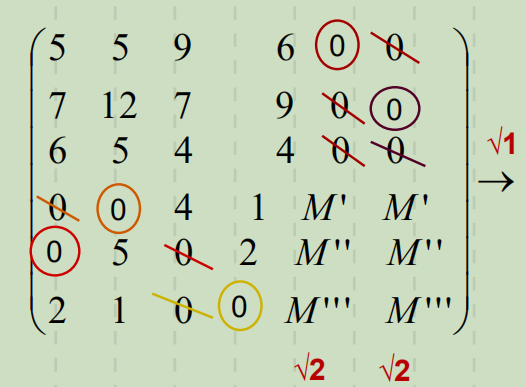

  6. 匈牙利法。

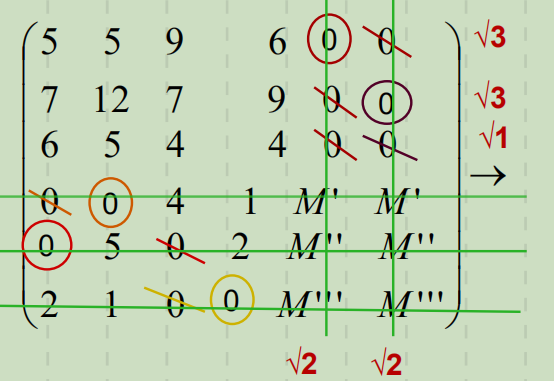

  最小未覆盖数为4

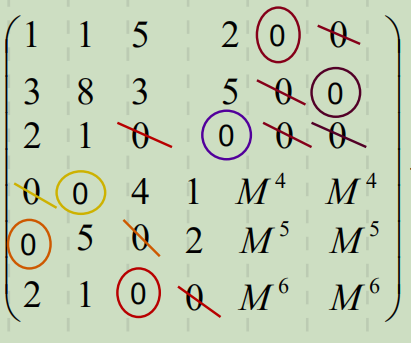

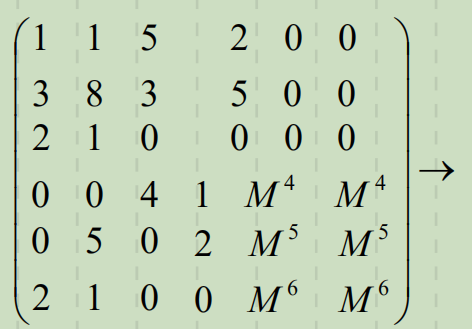

  7. 调整费用矩阵,再次试分配。



  最后,



  甲分配到工作B

  乙分配到工作A

  丙分配到工作C和D

  最小总费用为:Z=5+9+(4+6)=24
