综合题一

首先绘制拓扑图

全部启动以后对路由器及所有交换机改名为jiayuxuan-  如图所示(system-view进入系统视图后用sysname命令改名，quit退回到用户视图后save)

一、在LSW1上分别给vlan10和vlan20做DHCP网段分别为192.168.10.0/24、192.168.20.0/24禁用192.168.10.200-253，192.168.20.100-253， vlan10租期2天，vlan20租期1天2小时。DNS:202.103.24.68

1.首先开启dhcp服务

2.在LSW1上建立两个地址池并设定相应的参数

3.这时候我们就可以用display命令在系统视图下查看刚刚建立的地址池

4.配置LSW1上的GE0/0/1 和GE0/0/2位trunk口，且允许所有网络通过

5.在LSW1上进入vlan10 和vlan 20，配置网关，指定从地址池选取ip地址

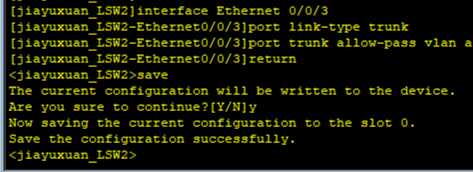

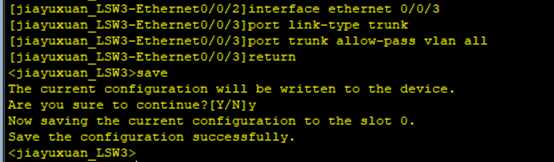

6.由于要通过不同vlan，所以需要把LSW2和LSW3的E0/0/3设置为trunk接口

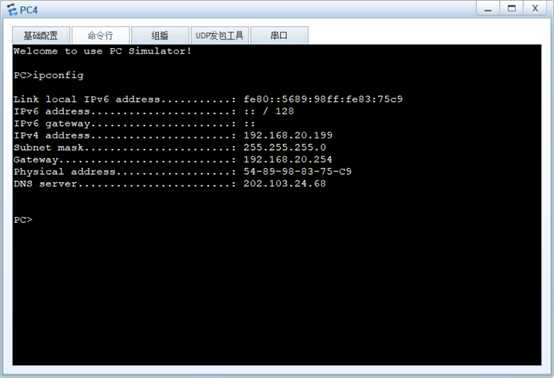

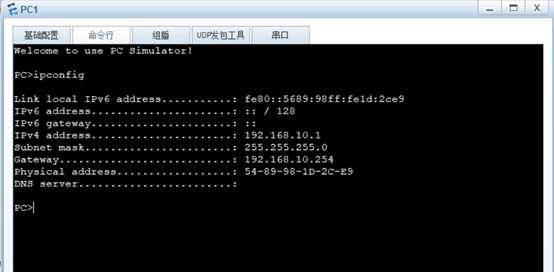

7.在PC1到PC4上设置DHCP，应用后在命令行用ipconfig验证

二、.LSW1、LSW2和LSW3上创建vlan10和vlan20,在LSW4上创建vlan30和vlan40

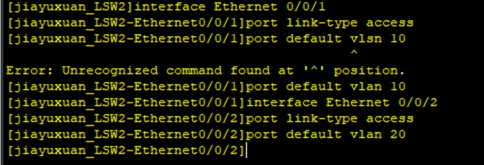

1.将LSW2上连接PC机的接口设置为access并划分到vlan 10和vlan 20中

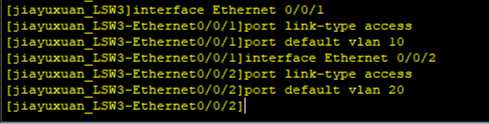

2.将LSW3上连接PC机的接口设置为access并划分到vlan 10和vlan 20中

三、在LSW1、LSW2、LSW3上运行RSTP,指定LSW1为根桥，指定LSW3的ethernet4端口为堵塞状态。连接PC的接口为边缘接口，在交换机的边缘接口上开启BPDU保护

1. 修改三台交换机的mstp改为rstp

2.指定根交换机为LSW1

[jiayuxuan_LSW1]stp root primary

3.指定LSW2为备用根交换机

4.与PC机直连的接口设置为边缘接口

5.在LSW2和LSW3上开启BPDU保护

stp bpdu-protection

6.用display stp brief查看

Ethernet 0/0/4被阻塞

四、在AR1、AR2、AR3和LSW1上进行路由通告，保证链路全通

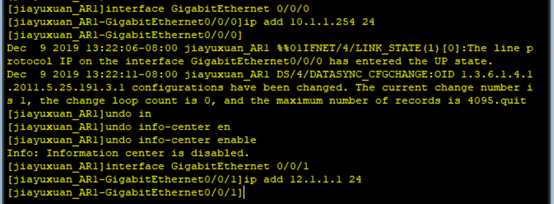

1. 对路由器的接口分配IP

2.配置OSPF

五、AR3上做单臂路由

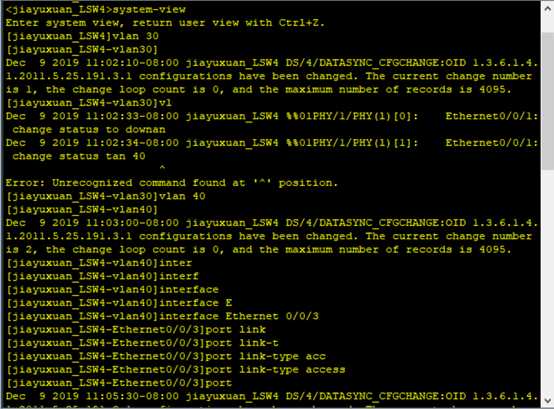

1.在LSW4上创建vlan 30和vlan40，并把连接PC5的E 0/0/2和连接PC6的E0/0/3接口配置为access接口，并划分到相应的vlan中

2.由于交换机与路由器之间的接口需要传递多个vlan信息，需配置LSW4上的E 0/0/1为trunk接口

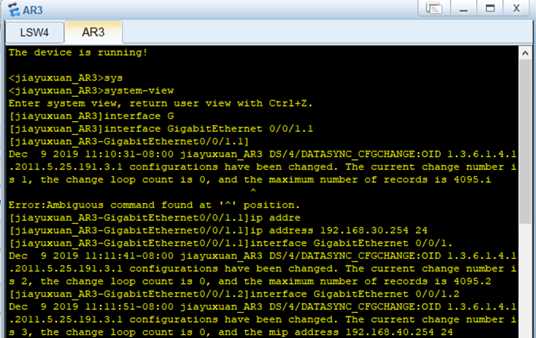

3.在路由器AR3上只有一个实际的物理接口与交换机S1相连，可在路由器上配置不同的逻辑子接口来做为不同vlan的网关，在R1上创建子接口GE 0/0/1.1，配置IP地址为192.168.30.254/24，作为vlan30的网关，创建子接口GE 0/0/1.2，配置IP地址为192.168.40.254/24，作为vlan40的网关

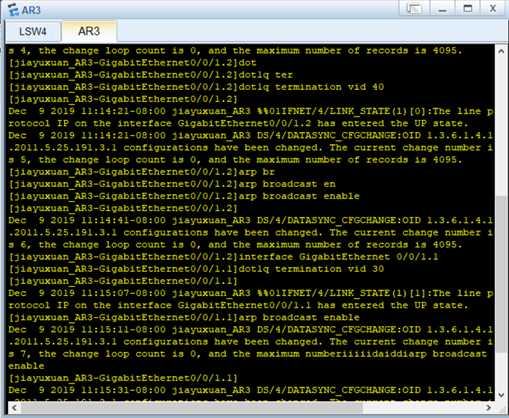

4.配置路由器子接口封装vlan，在AR3的子接口GE 0/0/1.1.上封装VLAN 30,在子接口GE 0/0/1.2.上封装VLAN 40，并开启子接口的ARP广播功能。使用dotlq termination vid 命令配置子接口对一层 tag 报文的终结功能。

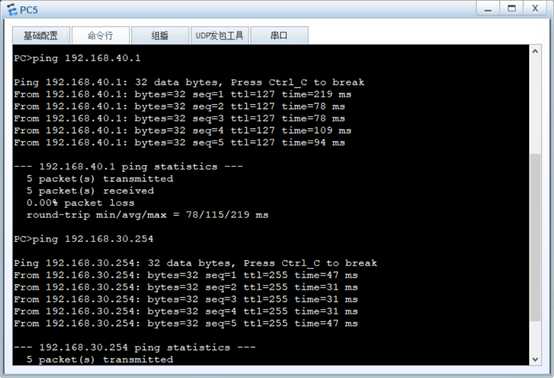

5.在PC5、PC6上配置IP和相应的网关地址后，分别测试与网关地址192.168.30.254和PC6之间的连通性

六、在AR3上的g0/0/1上给vlan30做DHCP，网段为192.168.30.0/24，禁止192.168.30.50-253

租期为1天1个小时1分钟

DNS:202.103.24.68  114.114.114.114

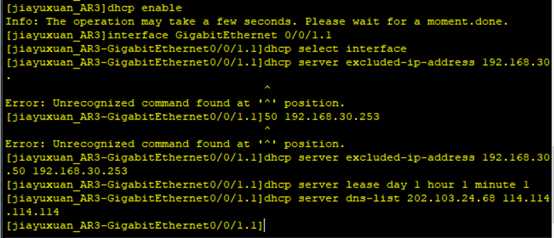

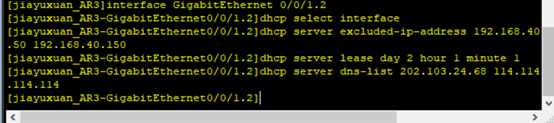

1.配置基于接口的服务器地址

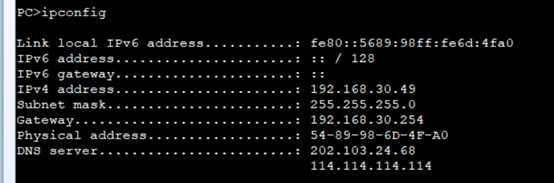

2.验证

七、在AR3上的g0/0/1上给vlan40做DHCP

网段为192.168.40.0/24

禁止192.168.40.50-150

租期为2天1个小时1分钟

DNS:202.103.24.68  114.114.114.114

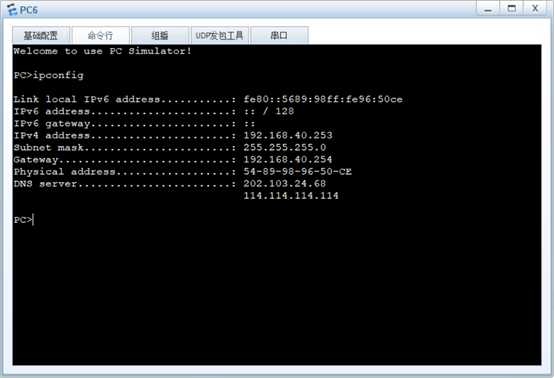

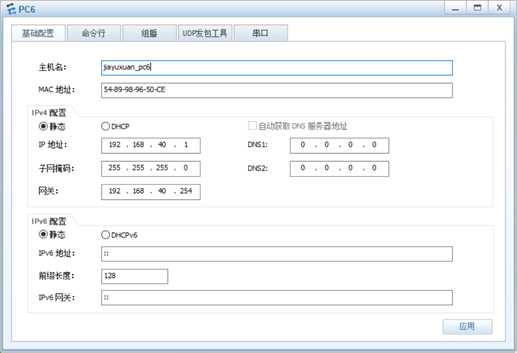

给PC6配置保留地址192.168.40.200，网关192.168.40.254  DNS:202.103.24.68 114.114.114.114

1.配置基于接口的服务器地址

2.验证

八、PC6主机ping通PC1主机，PC5主机ping通PC4主机

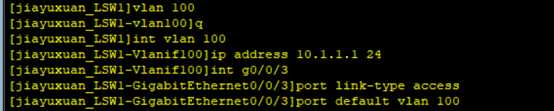

1.在LSW1上创建vlan 100并划分vlan

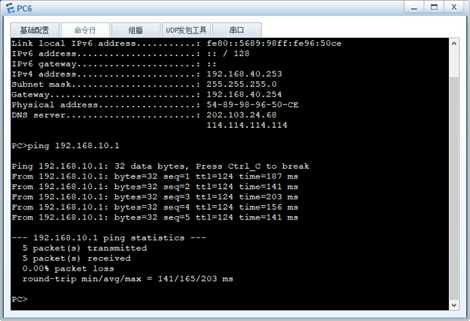

2.PC6ping主机PC1

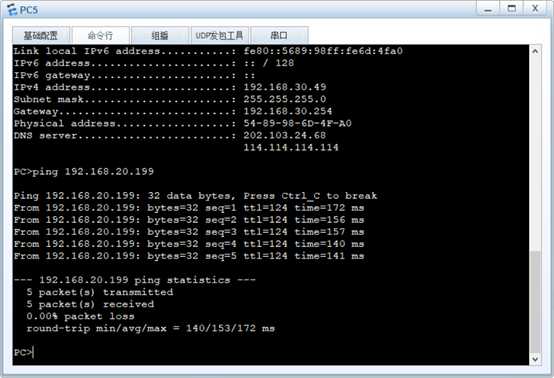

3.PC5主机ping通PC4主机
