每一个项目在投标前都会经设计院设计工艺流程图，然后投标者依据流程图上标识的DCS控制点及设备连接线路和连锁来分析控制原理。但是对于刚刚接触DCS行业的人员，或非自动化专业人员，难免会遇到无法正确识别DCS工艺流程图中图形符号的困扰，导致无法正确读图。

针对该现象，小七特提供以下常见图形符号及代码表示，方便大家学习。

管道符号识别

1、主要物料管道、辅助物料管道、引线、管件、阀门、仪表线和设备轮廓线一般均用直线表示。

区别在于线宽，一般主要物料管道用较粗线宽，辅助物料管道稍细， 引线、管件、阀门、仪表线和设备轮廓线用普通细线，最细。例如下图

2、隔热管(热保温)

3、隔冷管(冷保温)

4、伴热管

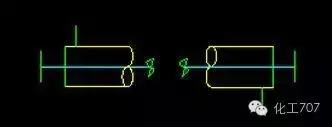

5、夹套管

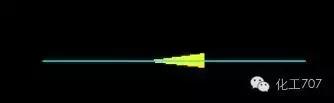

6、物料流向

有时箭头会改用其他形式，但是总体是这样的表示方式

7、进或出装置去向标记

8、进或出图纸去向标记(箭头内注图纸序号)

9、管道相连

10、管道交叉

阀门类符号识别

1、止回阀

2、气动切断阀

3、气动薄膜调节阀

4、蝶阀

管件符号识别

1、管道法兰盖

2、放空管

3、Y型过滤器

4、金属软管

5、阻火器

6、视盅

7、膨胀节

8、水表

9、快接头

特殊阀门、管件识别

1、安全阀

2、爆破片

3、减压阀

4、疏水器

5、回流比调节器

连接(过程连接或机械连接线)和电动信号线识别均用直线表示

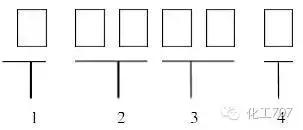

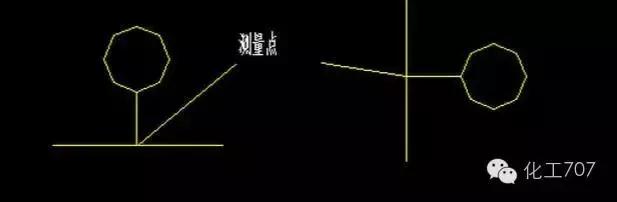

测量点图形符号的表示方法识别

仪表安装位置的图形符号识别

1、就地安装仪表

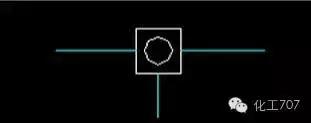

2、控制室内DCS显示仪表

塔器等设备类符号识别

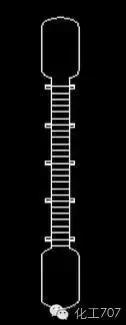

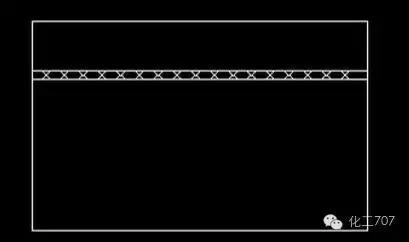

1、塔

吸收塔

萃取塔

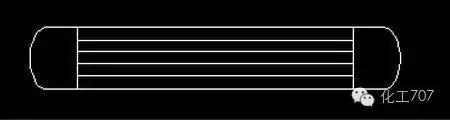

2、换热器

再沸器

冷凝器

蒸发器

3、泵

(1)循环泵(一般泵)

(2)真空泵

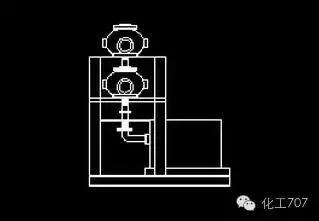

(3)真空泵组

4、反应器

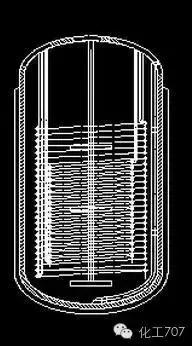

反应釜

5、容器

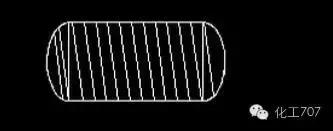

槽、罐

6、过滤器

英文字母代号及编号识别

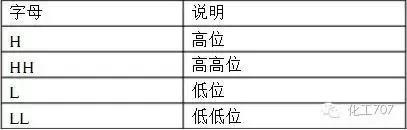

1、程度符号识别

2、故障符号识别

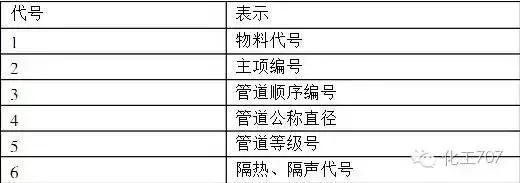

3、管道编号识别

(1)物料代号识别

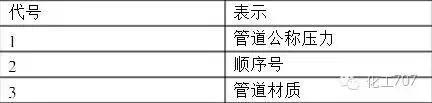

(2)管道等级号识别

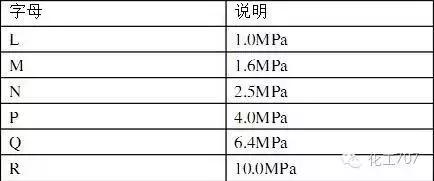

管道公称压力符号识别

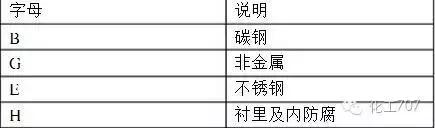

管道材质符号识别

(3)隔热、隔声代号识别

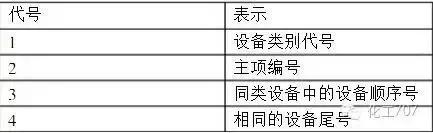

4、设备位号识别

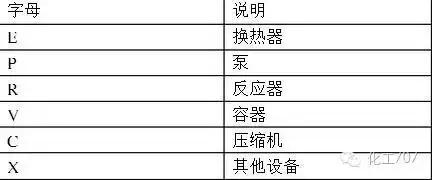

设备类别代号符号识别

5、被测变量和仪表功能的字母代号识别

DCS符号含义

SH: PV scale high limit 标度高极限

SL:PV scale low limit标度低限度

PV:presses variable现场值

SV:setpoint value设定值

MV:manipulated output value开度

DV:control deviation value控制偏差值

SAM:totalizer value计算值

OPHI:output high-limit index产品高极限索引

OPLO:output low-limit index产品低限度索引

HH:high-high limit alarm setpoint调整点高高极限的警报

PH:high limit alarm setpoint调整点高极限的警报

PL:low limit alarm setpoint调整点低限度的警报

LL:low-low limit alarm setpoint调整点低低极限的警报

VL:velocity alarm setpoint调整点速度的警报

DL:deviation alarm setpoint调整点偏差的警报

SVH:setpoint high limit调整点高极限

SVL:setpoint low limit调整点低限度

MH:manipulated variable high-limit setpoint调整点操纵量的高极限

ML:manipulated variable low-limit setpoint调整点操纵量的低限度

P:proportional band成比例范围

I:integral time积分时间

D:derivative time衍生时间

GW:gap width空隙宽度

DB:dead死带

CF:compensation gain报偿获取

CB:compensation bias报偿偏差
