建筑行业的小伙伴基本上都是用天正软件绘图，那么天正相关的比例问题肯定也遇到不少。在此罗列几个常见的，不知道我们是否会有共鸣。

实例1：拿到图纸后，大家都会首先要确认出图比例，为什么，怎么确认，在哪里设置。

为什么：出图比例一开始不对，在出图时就会出问题，那时返工工作量会大大加大。出图比例不对，会导致文字、标注等过大或过小等问题。

怎么确认：确认出图比例，很简单。你要按多大比例出图，就调好多大的出图比例，然后在此比例下画图即可。比如：你要套1:100的图框，那么就按1:100出图比例设置。也可以看建筑要按多大比例出图，他按多大比例出图，你就按多大比例设置即可。前提是你本专业无特殊要求。

出图比例设置位于天正软件的左下角，单击会有各种比例选择，选中你确认的出图比例后，开始画图即可。

注：这在CAD里其实设置的是注释性比例，后面有机会一一讲解。

实例2：本专业有要求，建筑图比例是1:100的，你需要出大样，以1:50的比例出，怎么调比例。(模型中比例)

首先，模型中的无论是哪种画图比例，都是1:1画图的，即1m就是用1000mm绘制，所以墙体的尺寸是不会随着比例而变化的。所以在模型中比例影响涉及到的修改是：文字大小、尺寸标注大小、其他标注大小、轴号大小。即注释性对象。

所以，你如果要自行处理比例，只需要处理文字、尺寸标注、其他标注、轴号标注大小即可，注意其涉及到的尺寸数值是不会变的。

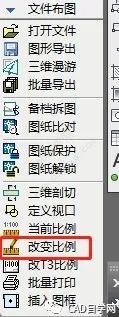

天正有专门的命令，可以快速实现比例修改。

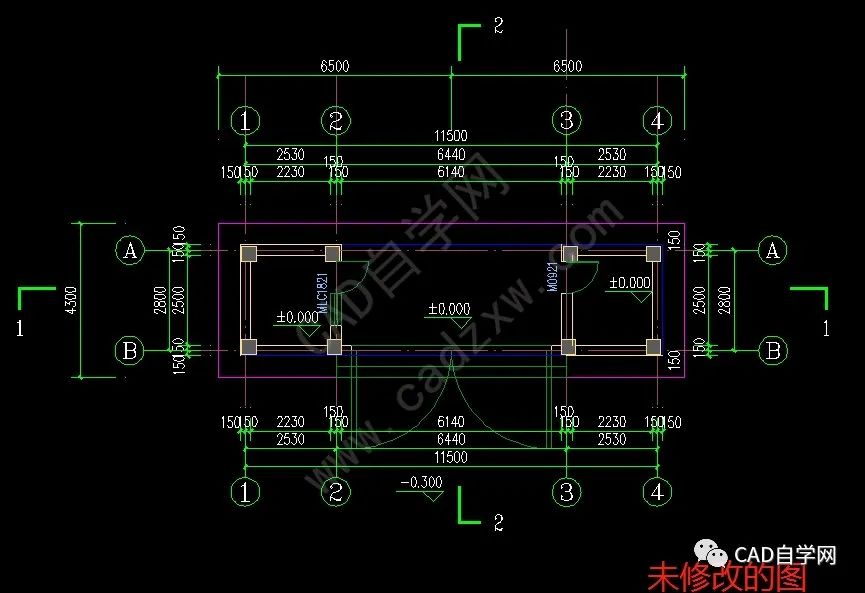

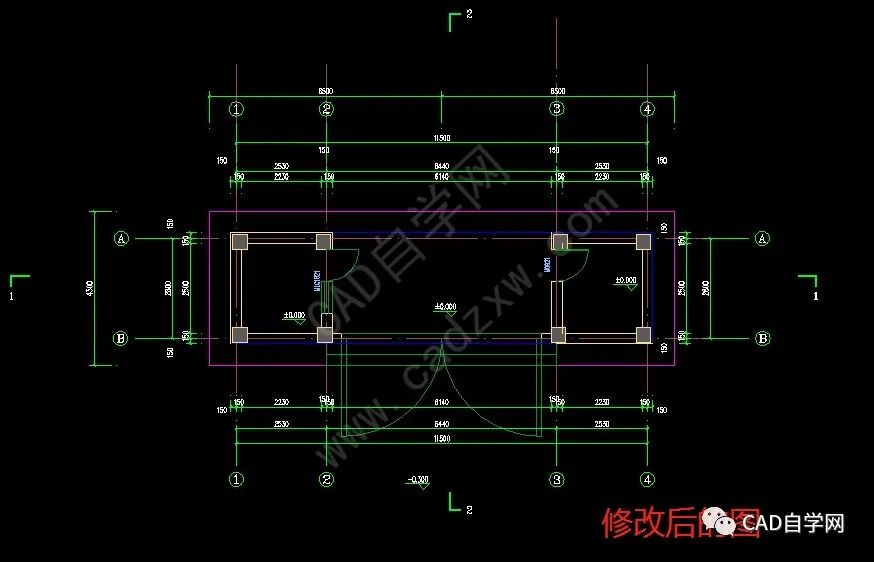

1：100与1：50的图对比，即可看出。只文字、尺寸等注释性对象有改变，墙体等并没有改变。

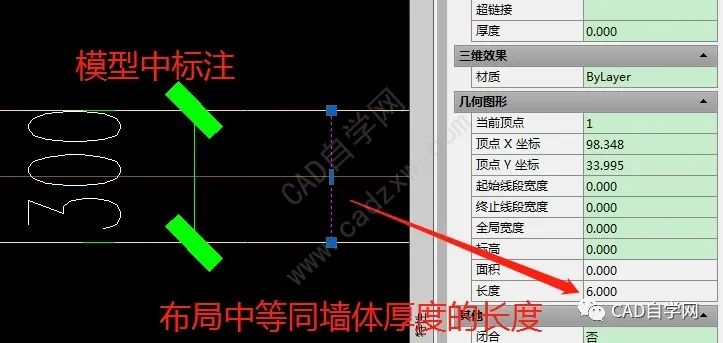

实例3：为什么1:50的图，墙体厚度300mm，模型中画线段长度就是300mm，而布局中却是6mm。

涉及到在布局中测量长度的童鞋，不知道是不是经常为此困惑，反正困住过我。

有个简单的理解：模型中就是实际的图1：1的，现实什么尺寸模型中就是什么尺寸，单位为mm；而布局，大家都知道需要通过视口才能体现，这个视口就相当于一个放大镜，比如1：50，在布局中就是被缩小了，所以实际线段长度你测量的就是6个单位。

那么根据计算公式：图上距离/实际距离=比例尺。可以计算6/实际距离=1/50，推导得出：实际距离=50*6=300mm。是不是跟模型中对应上了呢。
