眼前在桌面照明界有一种特殊的灯，那就是屏幕挂灯，它可以夹在屏幕上面，减少空间的占用，而且直接照明桌面，甚是方便。

熟悉败家电子产品的朋友肯定了解BenQ明基出过卖一千多元的屏幕挂灯ScreenBar，然后国产倍思之类的也仿造过，不过受限于BenQ的非对称光专利，他们的产品做的都不咋地，这次小米也掺和进来，不管东西好坏，价格屠夫的称号可不是白来的，199的售价就十分诱人，众筹价格只有169，真香吗？

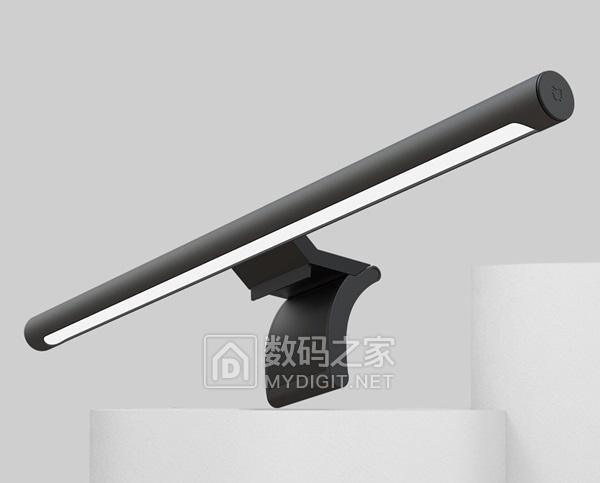

米家屏幕挂灯标榜的也是非对称照明设计，这个非对称照明，在屏幕挂灯上非常重要，可以有效减少灯光在屏幕上造成的反射，刺激人眼。不过似乎后来小米翻车了，带着柔光罩根本看不出效果！

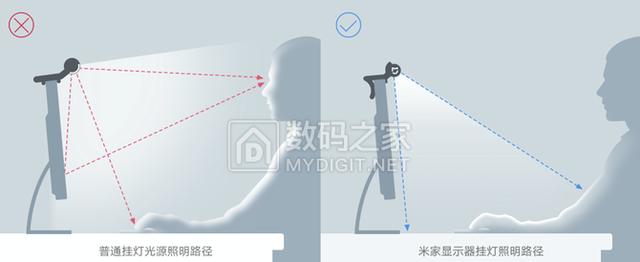

一张图就能说明非对称设计的好处。另外还有2.4G的无线控制器，操作逻辑和米家台灯一模一样。

开箱部分

这灯6月在小米网上众筹，没过几个小时就卖了30000套，结束了众筹，幸好我提前定了闹钟，说这是7号配送，没想到1号就送了，2号到手~拿到把玩了一会，回家就立马拆了。

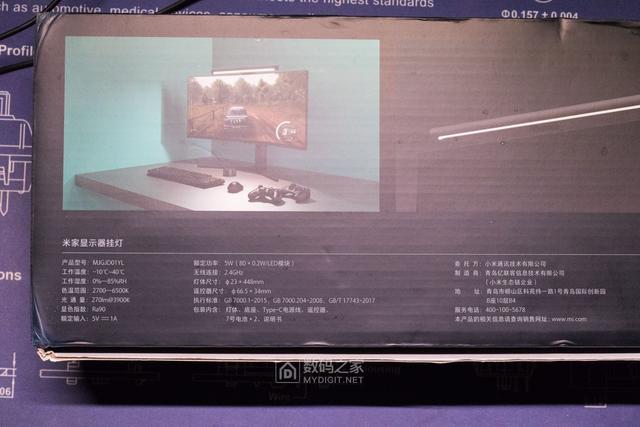

包装上的主要参数

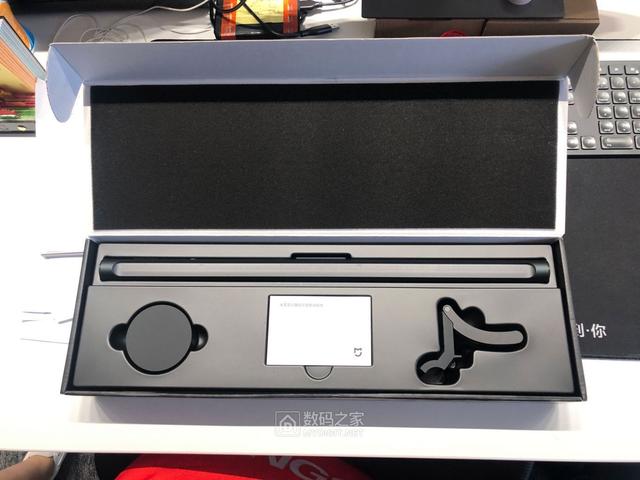

包装如图，主体+支架+无线控制器+USB-C线

像不像数字7，其实是支架，挂在屏幕上，后面7的尾巴是配重，挺沉的，和BenQ一样利用重力作用，稳定夹在屏幕上。

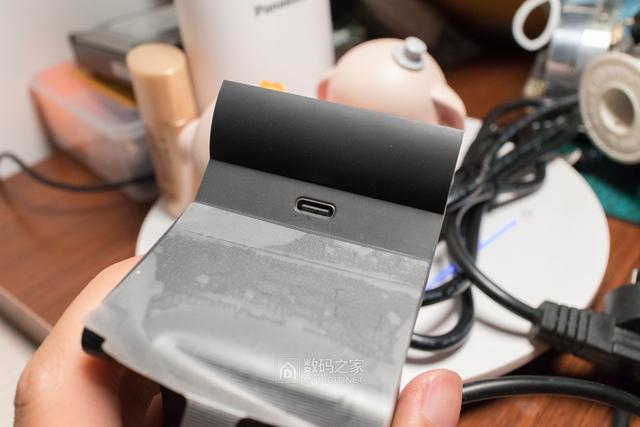

灯体采用的USB-C接口供电

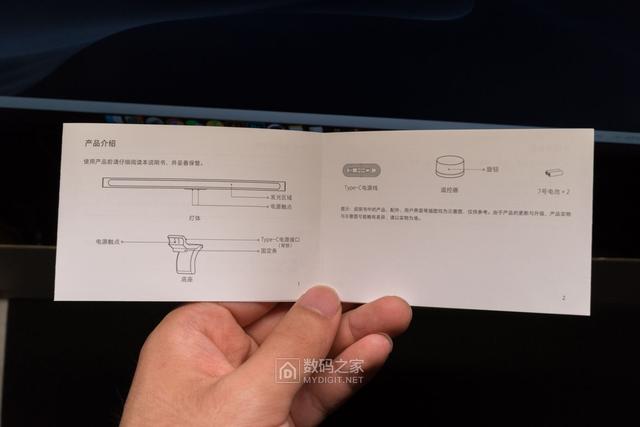

万年没人看的说明书

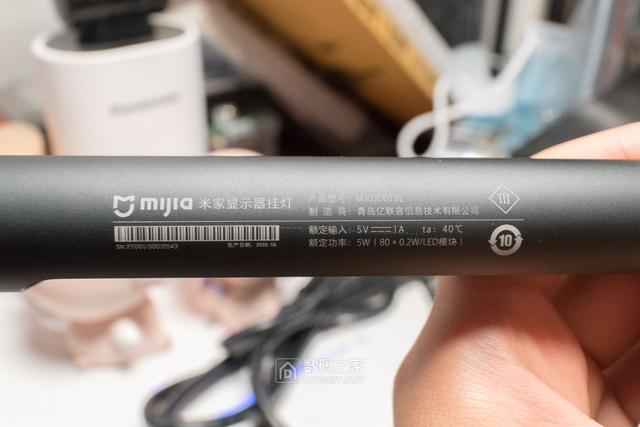

灯体本身是一体成型机加工的铝桶，应该做了阳极加工，金属黑色，这个是背后的铭牌5V1A最高5W和米家台灯功率相同，亮度也差不多。

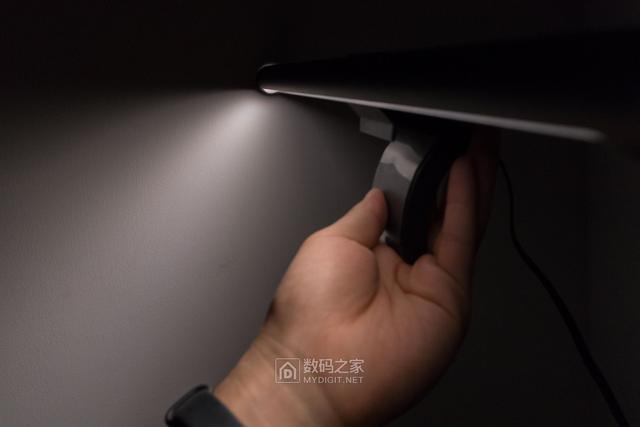

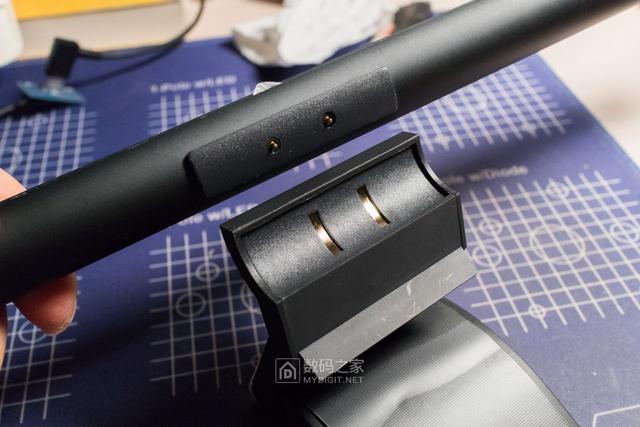

本体和支架通过磁力连接，吸力挺大的，可以上下转动以适配不同的屏幕角度，这个好评

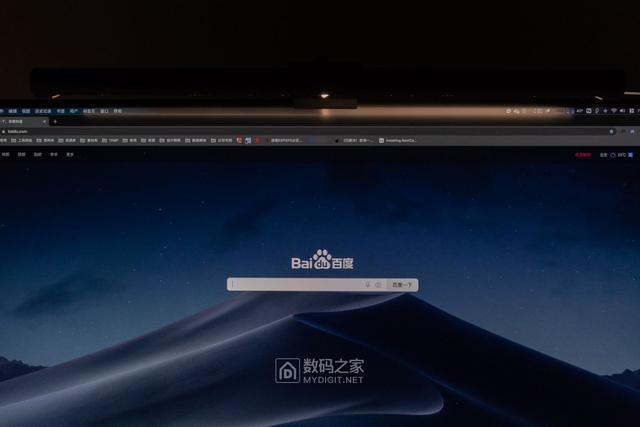

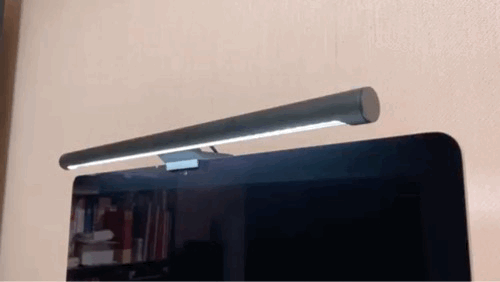

桌子比较乱，凑活看下吧~最终效果

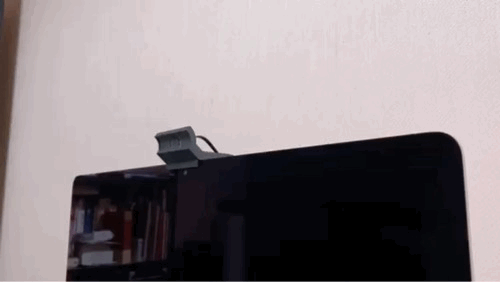

动图来源数码之家论坛会员：dafo123

拆解部分

看了几个UP主说拆掉柔光罩的效果更好……那就开拆吧

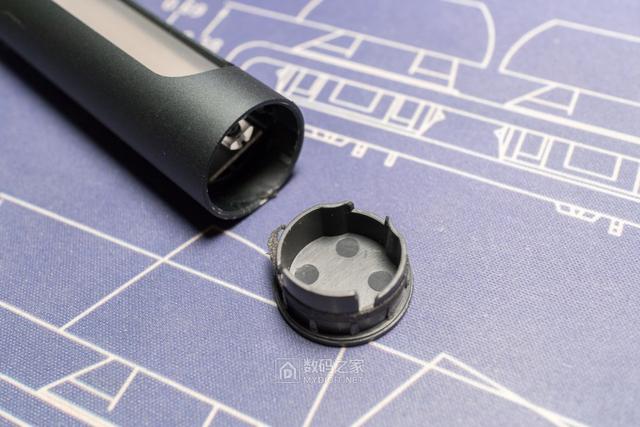

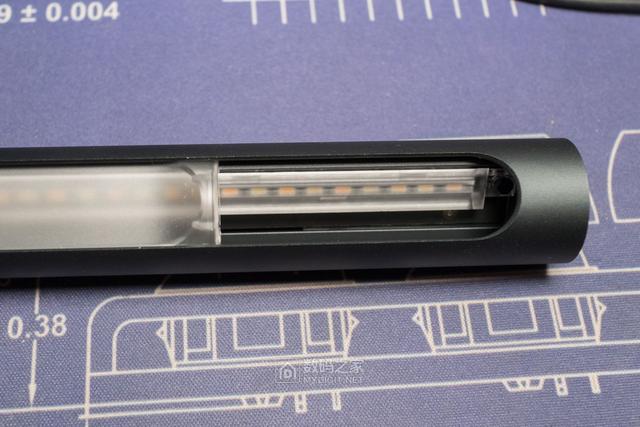

从两侧可以开启塑料盖，可以看到盖子边缘的双面胶条

里面分成了三部分，柔光罩(塑料)，导光条，PCB

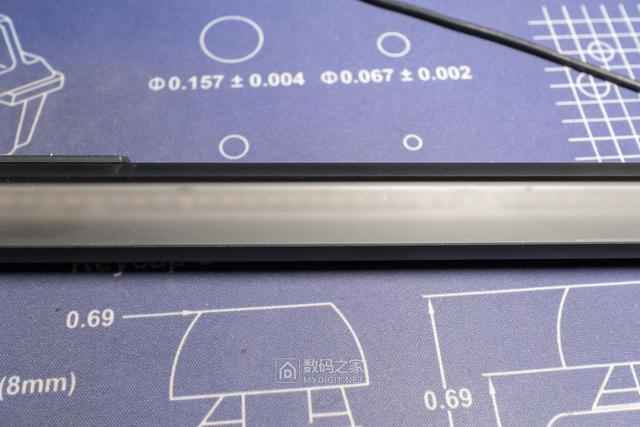

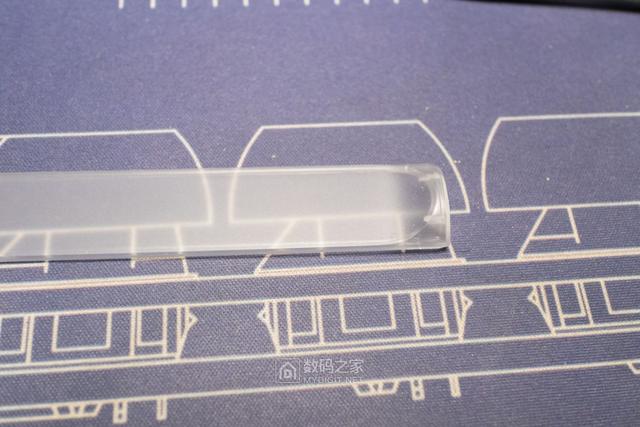

柔光罩部分，是塑料的，发散里面的灯光

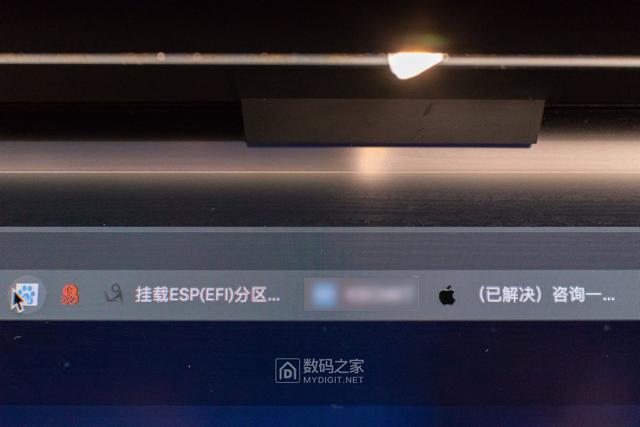

没拆掉柔光罩之前的光路，有些虚假宣传，和广告图差远了！可以预见，未来一段时间，米家这个灯肯定会被很多顾客吐槽！

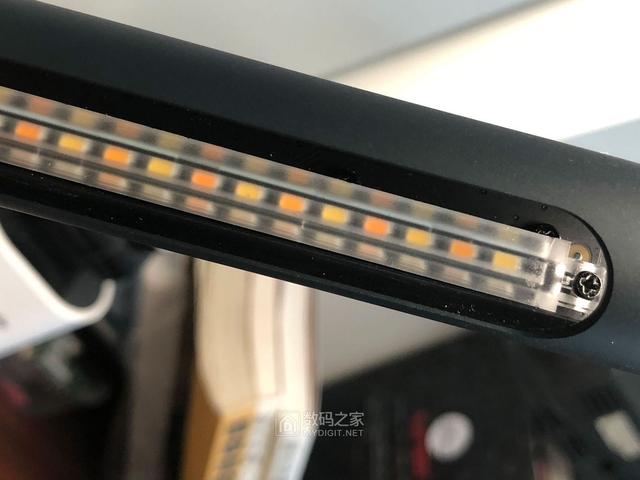

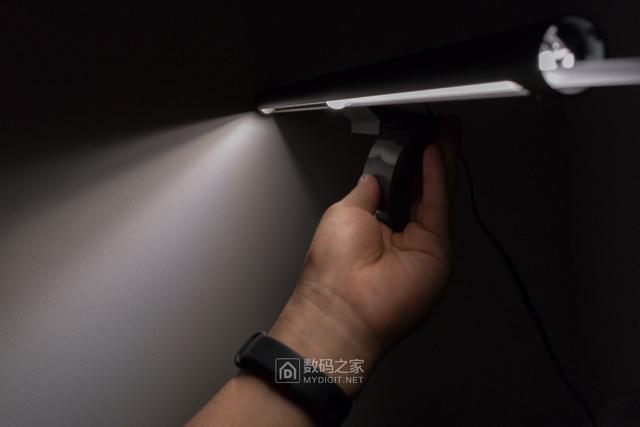

但是呢，拆掉柔光罩的效果，后面的光线截止线比较明显了吧，这样才像话嘛，米家挂灯下一批次就干脆别弄成磨砂玻璃，搞成台灯那样或高透玻璃就可以了嘛。

上图左侧拆掉柔光罩，右侧没拆，对比一下

左侧拆掉柔光罩，右侧没拆，对比一下(注意支架，对窄边框的屏幕不太友好)

继续往下拆吧~

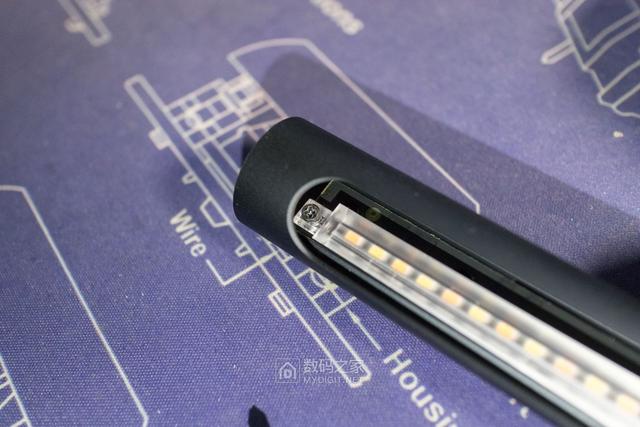

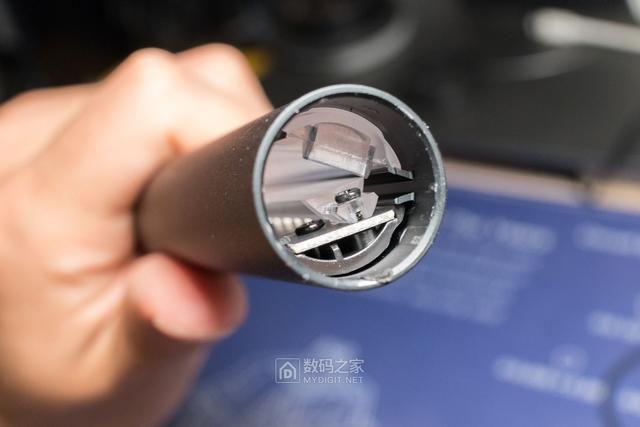

看了下结构，里面PCB和导光条固定在一起，卡在外壳的导轨上，必须要拧掉固定螺丝才能抽出来。

经过不懈努力，我发现唯一的拆解方法：

从两侧入手，第一拆掉固定导光条的螺丝——然后扒歪导光条以拧掉固定PCB的螺丝(导光条固定在PCB上目前不可拆解)——整体将PCB和导光条抽出

不过我在进行第二个阶段的时候，不知道导光条固定在PCB上，大力出奇迹之后，灯有一半不亮了……硬着头皮继续拆吧，不拆下来PCB怎么能修复呢？

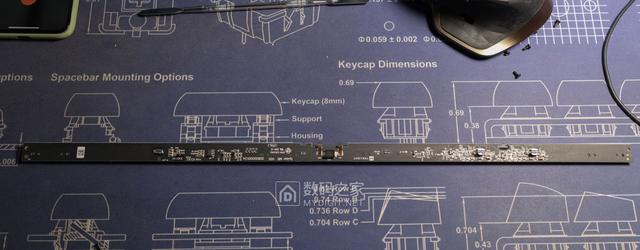

中间的艰难就不说了，终于拆下来就对了！别看就是一个灯，背面还挺有货的

导光条仍然粘在PCB上，因为……几个卡扣打胶了！！！

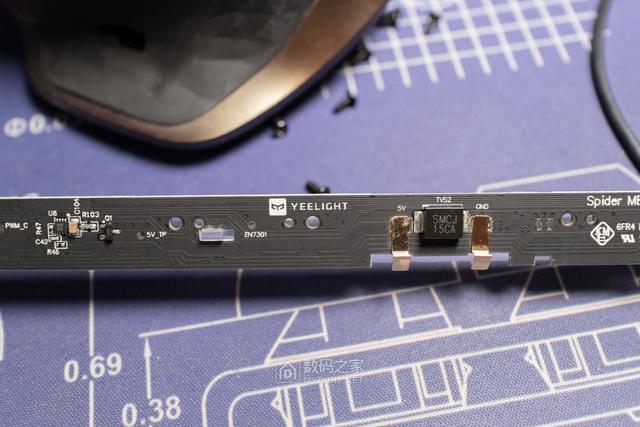

PCB印着代工厂Yeelight的标志，中间的两个铜片就是电源触点，中间最大的SMCJ是个贴片二极管，为了防止反装吧。

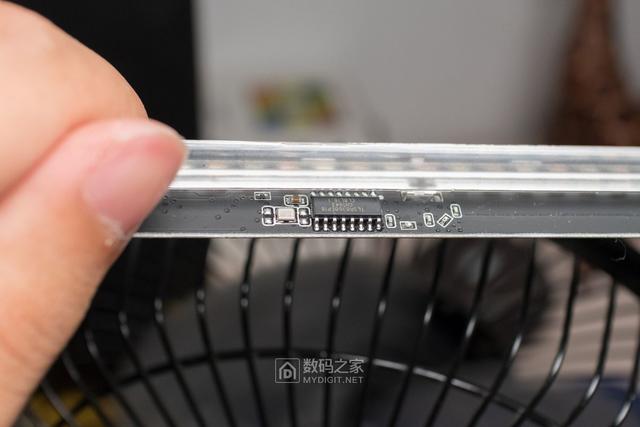

感觉像控制冷光暖光两组LED的驱动，上面的IC是WRBXA 查资料好像是稳压芯片

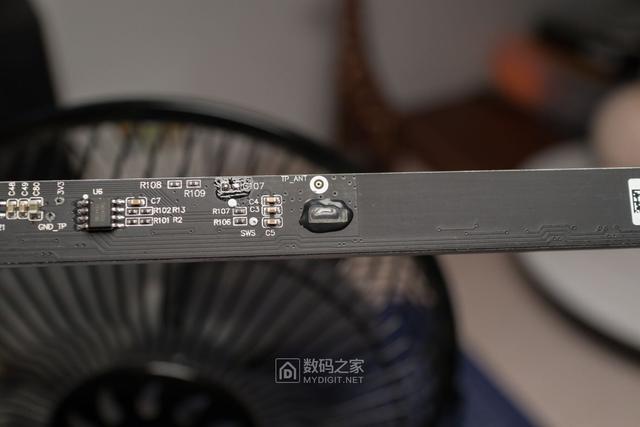

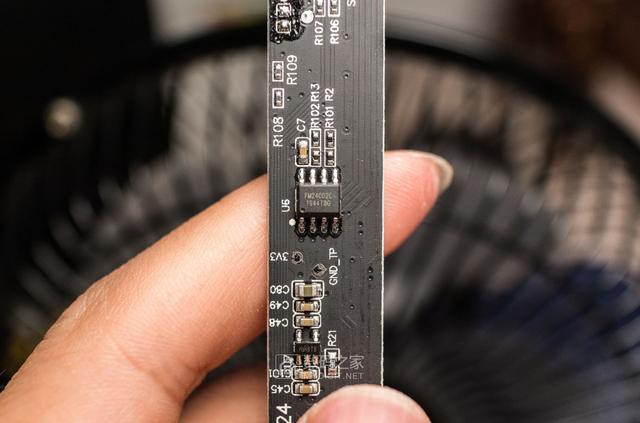

可能是固件存储芯片 fm24c02

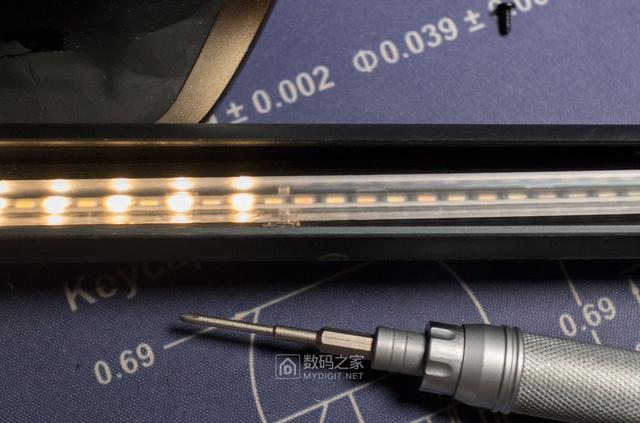

正面就是80颗冷暖双色LED

还有一个IC TLSR8368，2.4G主控，32位MCU内含16KB内存，常用在无线鼠标上。

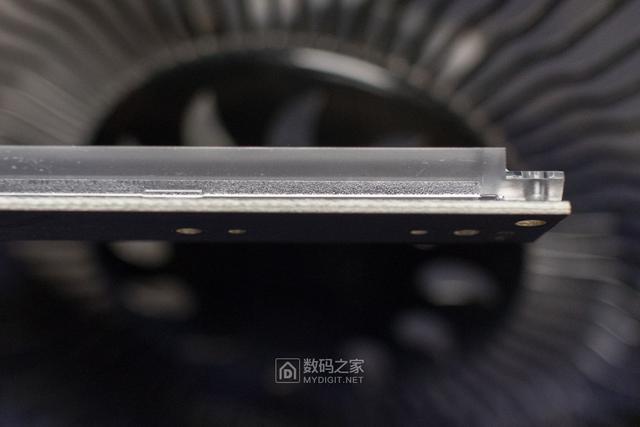

然后就是非对称设计的导光柱，在一侧有一个类似磨砂的结构，可以增强光线的散射，达到非对称效果(光学大神轻拍)

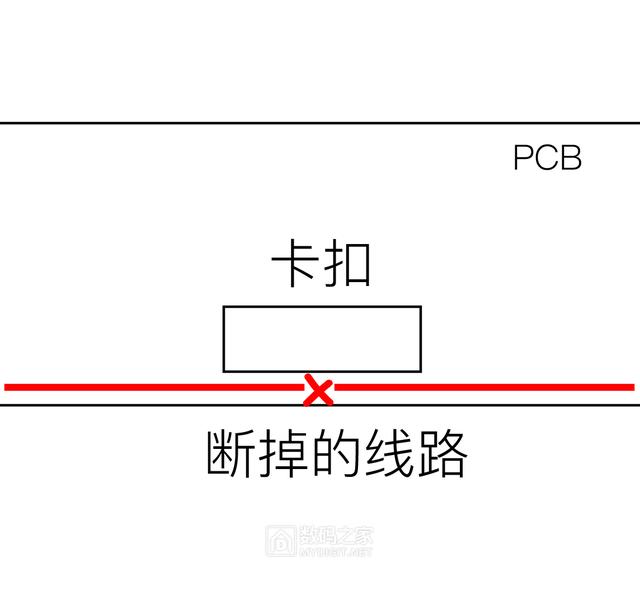

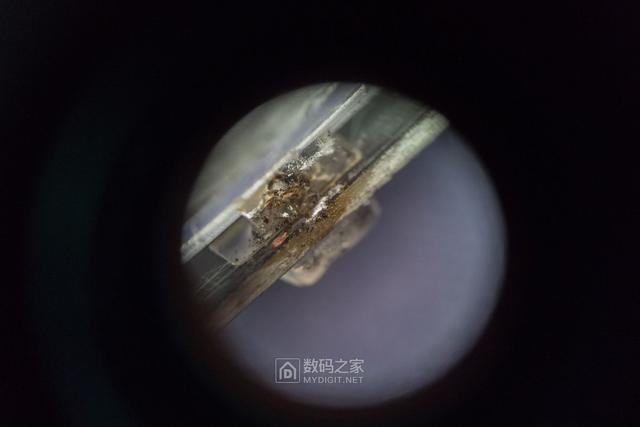

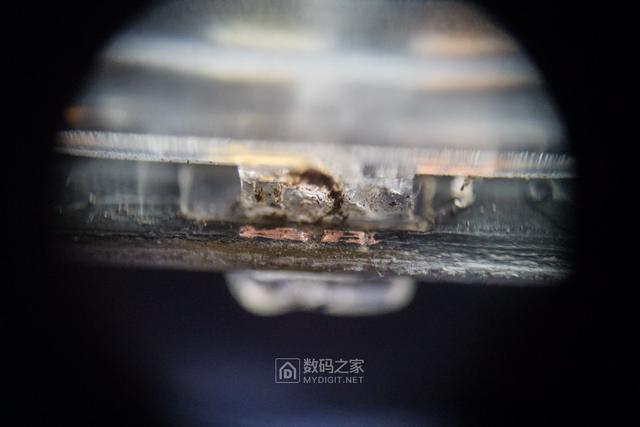

对于半边不亮这个问题，我转了一圈发现是撬导光条的时候，一个卡扣的旁边，非常细的一个PCB，我不小心弄断了上面的一条线路，本身PCB黑色的，根本看不清上面的走线，我也是醉了…放大照片可以看到到下面的铜箔已经断了。

焊接上，就OK了~

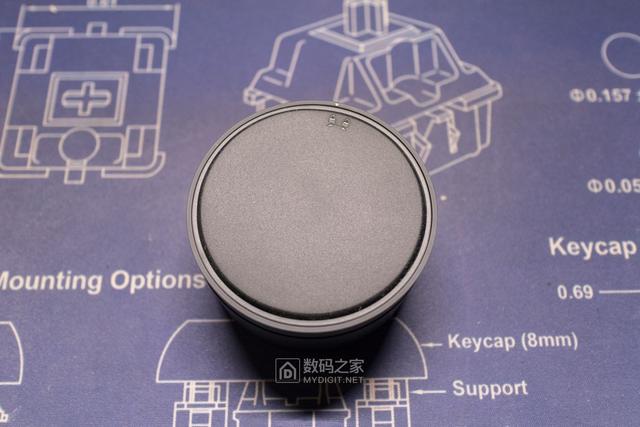

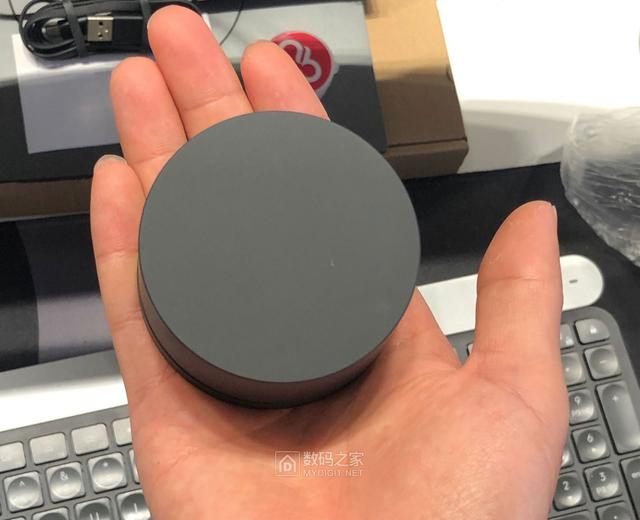

无线控制器部分，上面的按钮是磨砂肤质的材料，大小巴掌那样吧，不算小，可以转可以按

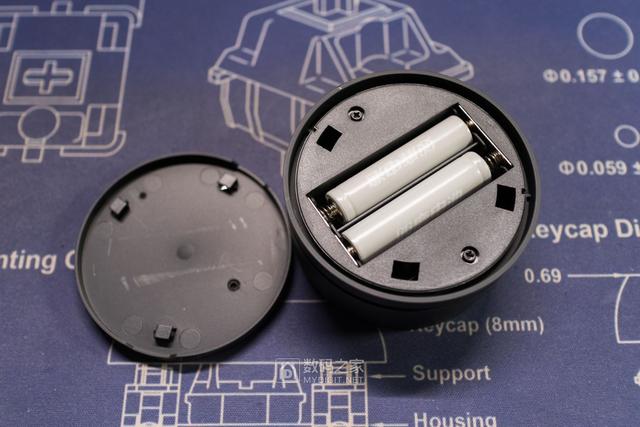

背面有旋转锁定盖子

米家比较良心送了两节7号电池，虽然是双鹿的......

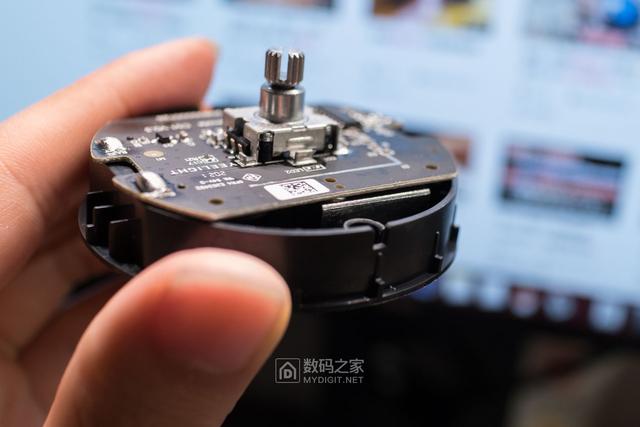

拆开后，就是这个，熟悉的结构吧

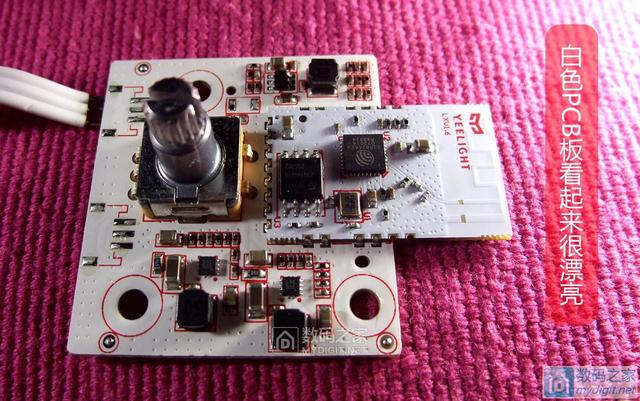

上图来自论坛内一篇米家台灯的拆解文章

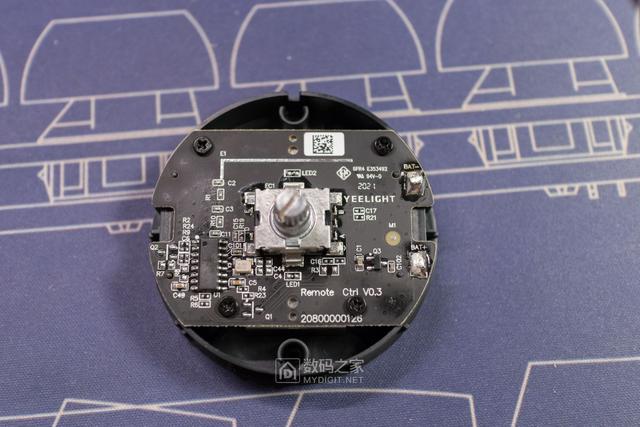

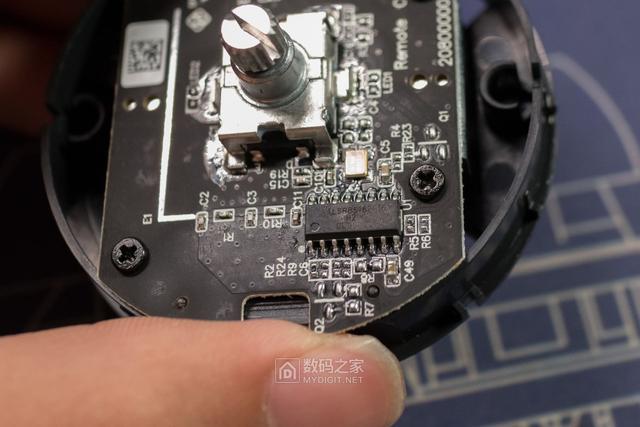

上面有一个IC TLSR8516EP16 查了资料，主要是2.4G的无线鼠标在用的主控，32位MCU，6KB的SRAM

两侧有配重的铁块

拆到这里就全部结束了，这个屏幕挂灯除了柔光罩负加成之外， 其他还算值这个价格，不知道小米对虚假宣传有什么后续处理~据说还会有Pro版本的挂灯，会接入米家小爱控制~

最后好评：无线控制便利，USB-C接口通用，色温可调适合阅读。

最后吐槽：亮度有点低，LED没有散热组件，挂灯支架对窄边框不友好。

---

谢谢观看！
