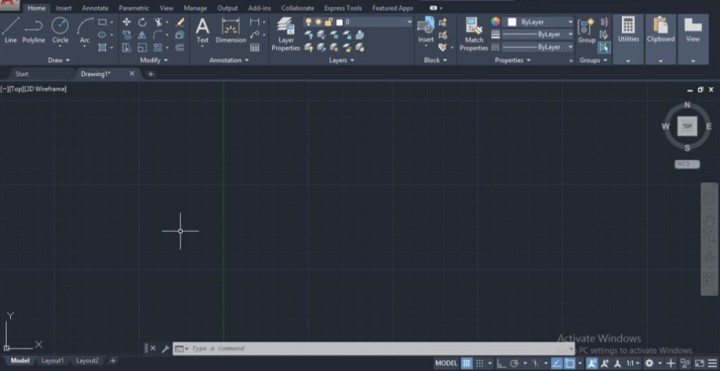

步骤1：在工作屏幕的顶部，有一个功能区，该功能区具有不同类型的选项卡，用于管理该软件中的不同类型的命令，例如“主页”选项卡，“插入”选项卡，“注释”选项卡等。在此功能区下方，我们有一个我们可以在其中看到当前工作的工作窗口，在此工作窗口下方，我们有一些导航按钮，用于在使用此软件制作工程图时管理我们的工作。

步骤2：现在，让我们讨论该软件的单位。首先，该单元框转到该软件左上角顶部的Auto Cad图标，然后单击其下拉箭头。单击该图标的下拉箭头后，将打开一个下拉列表。该软件有很多选项，请转到绘图实用程序选项，然后将鼠标光标移到该选项的箭头按钮。将打开一个新列表，单击此新列表的“单位”选项。

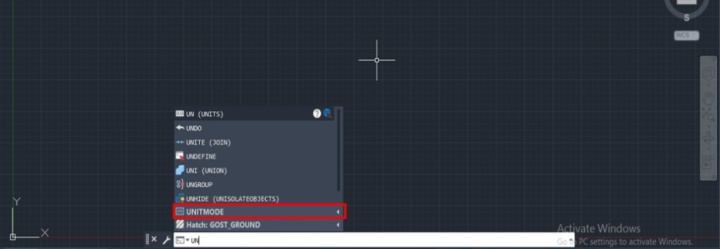

步骤3：或者您可以使用快捷键打开“设备设置”框。对于快捷方式，请从键盘按钮输入UN，然后按键盘的Enter键。

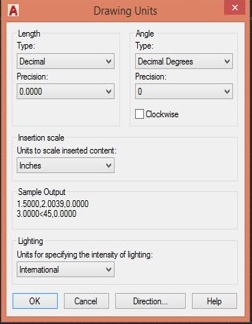

步骤4：当您按下这些按钮时，“绘图单位”框将像这样打开。您可以通过以上两个选项中的任何一个来打开它。在此图形单位框中，我们具有用于auto cad中特定图形的设置单位的参数数量。

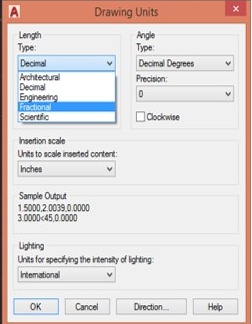

步骤5：让我们逐一分析。第一个选项是“长度”；在此选项中，我们可以根据工程图的参数从此列表中选择其他类型的单位。如果工程图以米，厘米，毫米或公里为单位，则选择“十进制”；如果工程图以英尺和英寸为单位，则从此列表中选择“建筑”或“工程”选项；或者，如果工程图的单位很大，则选择“科学单位”。因此，您可以根据图纸选择这些列表中的任何一个。

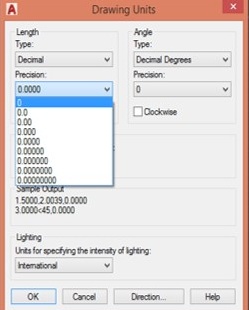

步骤6： “长度”选项卡的下一个选项是“精度”。此选项指定图形的精确度，直到您要测量图形尺寸的位数。因此，您可以选择图形尺寸中该点之后的数字位置。

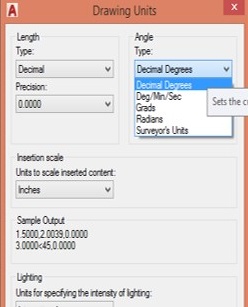

步骤7：现在，下一个选项是Angle（角度），在angle选项中，您可以根据需要从列表中选择图形角度的格式。

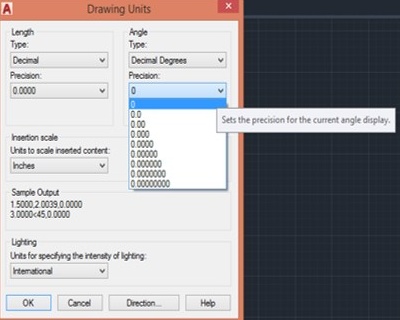

步骤8： “角度”选项卡的此选项类似于“长度”选项卡的“精度”选项。它还指定了图纸角度的精度。

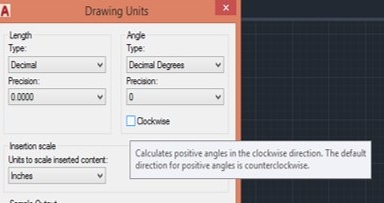

步骤9： “角度”标签的此选项可帮助您确定要从哪个方向开始计算角度。在一般汽车中，cad开始沿逆时针方向计算我们的角度。您可以启用此框，自动cad将开始沿顺时针方向计数角度。

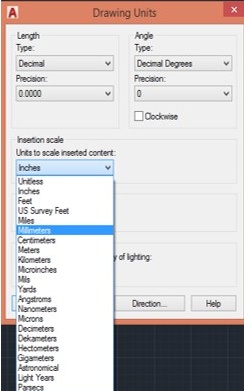

步骤10：下一个选项是“插入比例”。在此选项中，您应该在“长度”选项中选择所选单位中的最小单位。这些单位将与您的工程图一起书写，以在工程图上显示尺寸。因此，在以特定测量单位的最小单位制作图形时，请考虑其价值。

步骤11：在此对话框的Sample Output（样本输出）部分，您可以看到所选单位的格式。

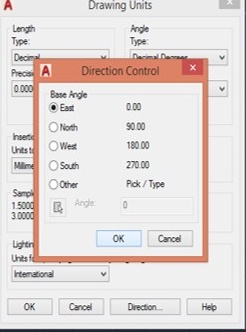

步骤12：现在，该对话框的底端还有一个选项卡，即Direction（方向）。单击此选项卡，当您单击此选项卡时，将打开一个用于选择底角方向的对话框。您可以从此框中选择底角的方向，例如，如果选择“东”，则底角将从0度开始；如果选择“北”，则底角将从90度开始。因此，您可以根据您的图纸要求从此列表中选择任何人，然后按此框的“确定”按钮。

步骤13：现在按下“绘图单位”框的“确定”按钮，以应用此框的所需设置。

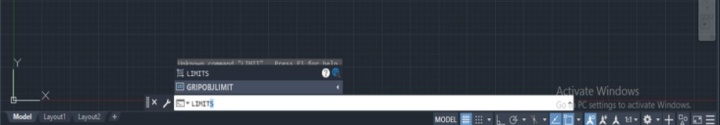

步骤14：现在，您必须为制作图纸设置图纸的极限。我们为指定绘图区域设置了限制。因此，将limit的值视为比工程图的尺寸更大的原因，因为我们必须在auto cad的一个工程图图纸中提及一些其他点而不是工程图。要指定限制，请从键盘输入限制，然后按键盘的Enter键。

第15步：将右下角的值设为（0,0），因为它作为图纸中的原点，然后按键盘上的Enter键。

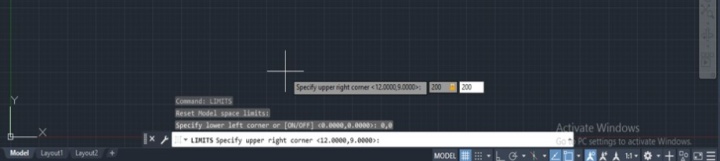

步骤16：现在指定图纸的右上角，我将其取为（200,200）。这意味着绘图区域的长度和宽度，然后按键盘的输入按钮。

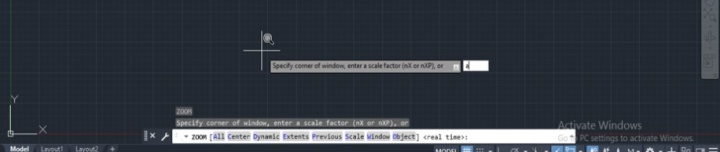

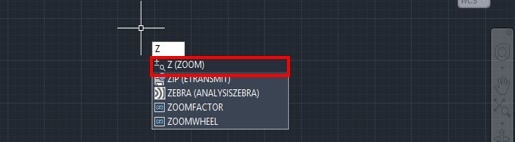

步骤17：现在要应用这些限制，请按Z而不是输入按钮。

步骤18：然后按A并按键盘上的Enter键。

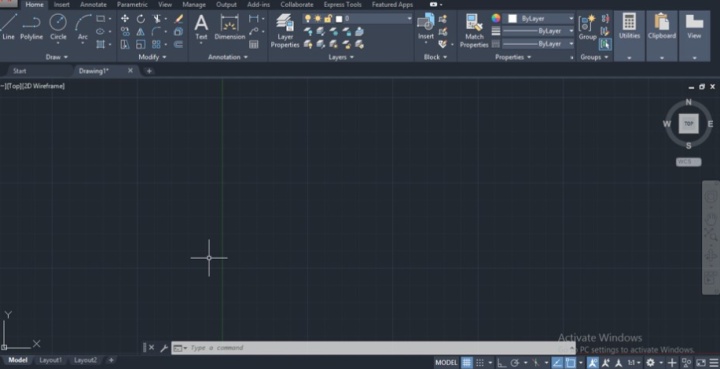

步骤19：您的屏幕将根据您的要求设置为指定的限制。

这样，您可以在auto cad软件中设置单位并处理此软件中“单位”设置框的参数。

结论

在本文之后，您将了解什么是AutoCAD单位，以及为什么需要在工程图中设置auto cad的单位以及如何根据工程图尺寸的要求设置单位的参数。通过设置单位，您可以在Auto cad软件中提高项目工作的效率。
