1. 如何避免S7-300/400系统扫描时间过长而导致CPU停机？

如果用户程序的执行时间超出硬件组态中所设定CPU的扫描周期监控时间，则CPU会因看门狗超时而停机，同时触发定时错误OB80，诊断信息如图1所示：

图1 诊断信息

S7-300/400 CPU的循环扫描时间(看门狗时间)默认为150ms(最大可修改为6000ms)，用户程序的执行时间必须在设定的扫描周期监控时间范围内。最大扫描周期设置如图2所示：

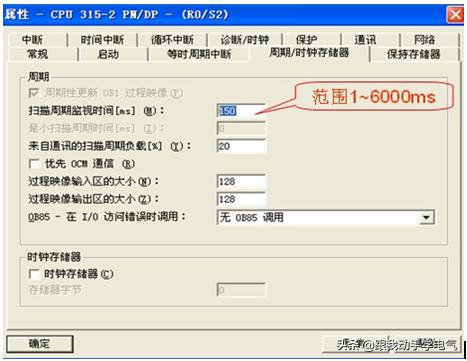

图2 设置最大扫描周期时间

2. 如何查看S7-300/400系统扫描循环时间？

如果工程师需要了解程序的扫描周期，可通过如下两种方法查询。

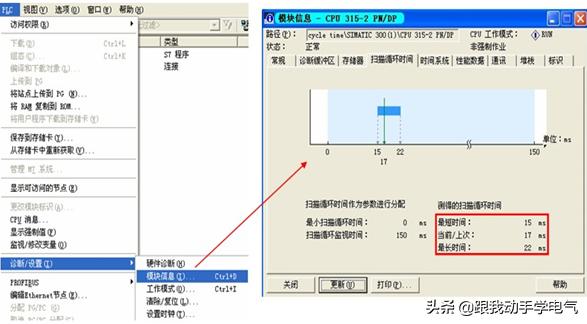

方法一、将程序下载到PLC后，进行在线连接，查看CPU信息，如图3所示：

图3 查看CPU“扫描循环时间”

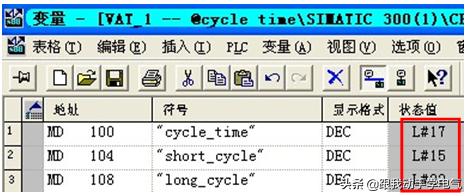

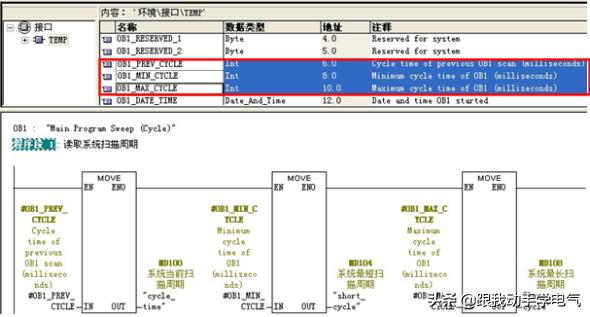

方法二、通过将OB1相应的临时变量传送到M区，即可读取CPU扫描循环时间，如图4、图5所示：

图4 临时变量传送到M区

图5 变量监控

3. 如何查看S7-300/400中一个子程序的大约执行时间？

使用S7-300/400 CPU时，如果工程师需要了解某个子程序的大约执行时间，可在该子程序前、后分别读取CPU系统时钟，然后使用时钟相减指令FC34进行编程计算，步骤如下：

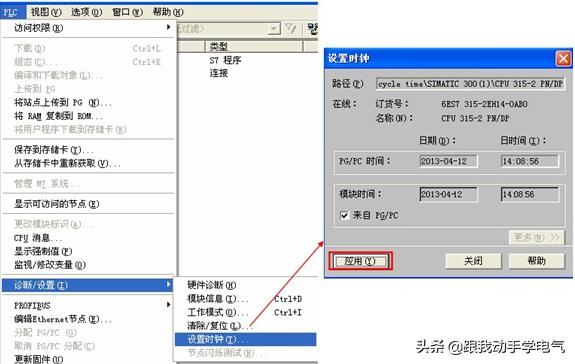

1、设置PLC系统时钟，按图6所示的设置：

图6 置PLC系统时钟

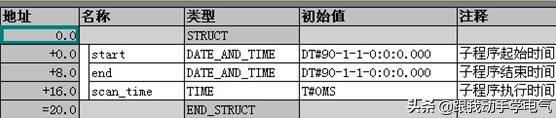

2、创建一个块符号名为“time”的数据块(DB1)，并创建如下变量，如图7所示：

图7 创建数据块

3、在需要测试的子程序的第一个网络和最后一个网络读取系统时钟，然后运用时钟相减指令FC34进行计算。

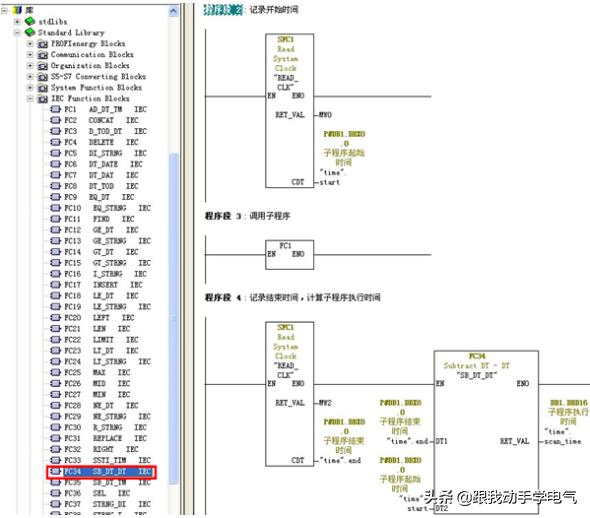

如下例程中测试了“FC1”子程序的执行时间，如图8所示：

图8 “子程序执行时间”例程

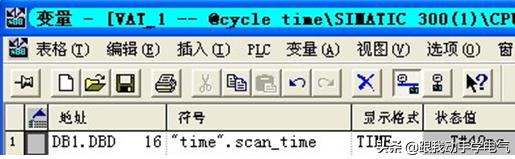

4、通过变量监控表查看该子程序的大约执行时间，如图9所示：

图9 子程序大约执行时间
