钣金的折弯，是指改变板材或板件角度的加工。如将板材弯成V形，U形等。一般情况下，饭金折弯有两种方法：一种方法是模具折弯，用于结构比较复杂，体积较小、大批量加工的钣金结构；另一种是折弯机折弯，用于加工结构尺寸比较大的或产量不是太大的钣金结构。目前公司产品的折弯主要采用折弯机加工。

这两种折弯方式有各自的原理，特点以及适用性。

1.1.1模具折弯：

对于年加工量在5000件以上，零件尺寸不是太大的结构件(一般情况为300X300)，一般考虑开冲压模具加工。

1.1.1.1常用折弯模具

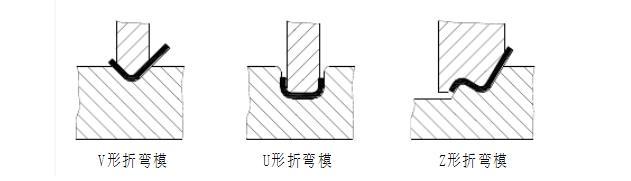

常用折弯模具，如图1-1所示：为了延长模具的寿命，零件设计时，尽可能采用圆角。

图1-1专用的成形模具

过小的弯边高度，即使用折弯模具也不利于成形，一般弯边高度L≥3t(包括壁厚)。

1.1.2折弯机折弯

折弯机分普通折弯机和数控折弯机两种。精度要求较高，折弯形状不规则的钣金折弯一般用数控折弯机折弯，其基本原理就是利用折弯机的折弯刀(上模)、V形槽(下模)，对钣金件进行折弯和成形。

优点：装夹方便，定位准确，加工速度快；缺点：压力小，只能加工简单的成形，效率较低。
